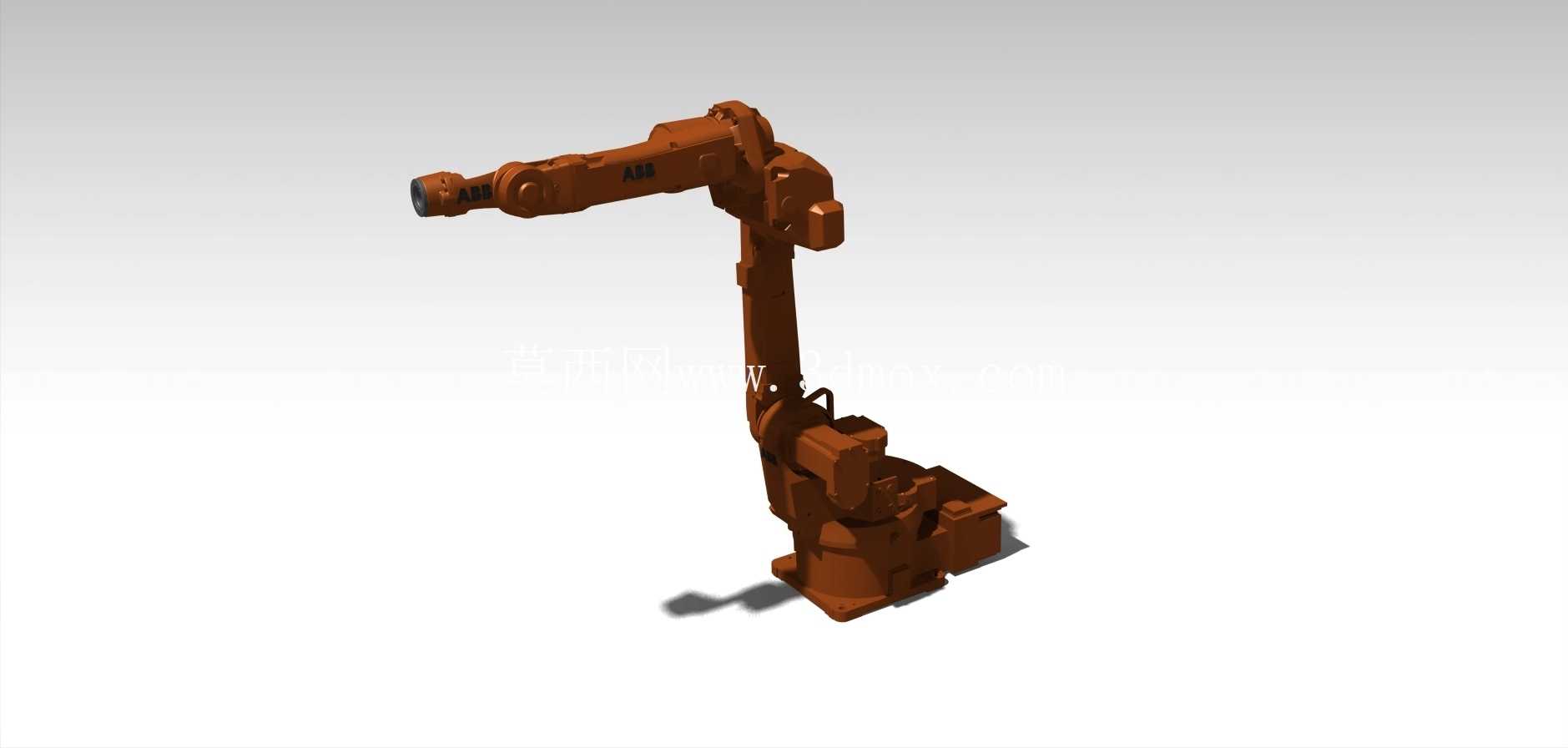

ABB小型六轴工业机械臂结构设计

这款六轴串联式工业机械臂的设计，核心瞄准3C电子制造、精密装配、小件搬运这类对作业空间占用、重复定位精度有较高要求的场景，在做整体结构布局时，首先要平衡的就是臂展覆盖范围和底座安装占地的矛盾——从结构比例来看，该机型底座安装 footprint 控制在极小范围内，适合嵌入紧凑的产线工位，不需要为设备预留过大的周边安全冗余空间，尤其适配电子车间流水线旁的上下料工位、小型工件的涂胶点胶工位，以及实验室里的精密操作测试场景。

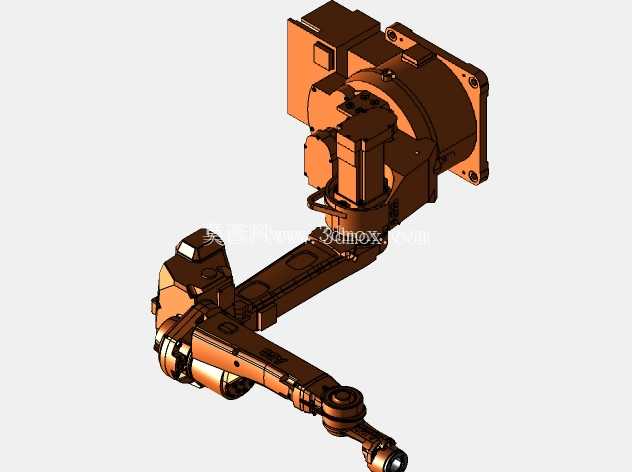

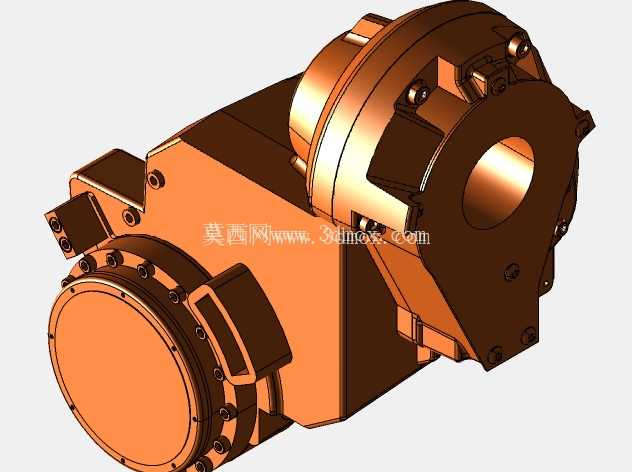

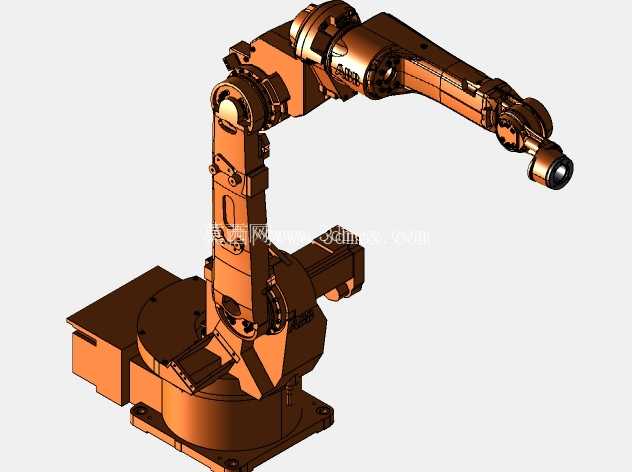

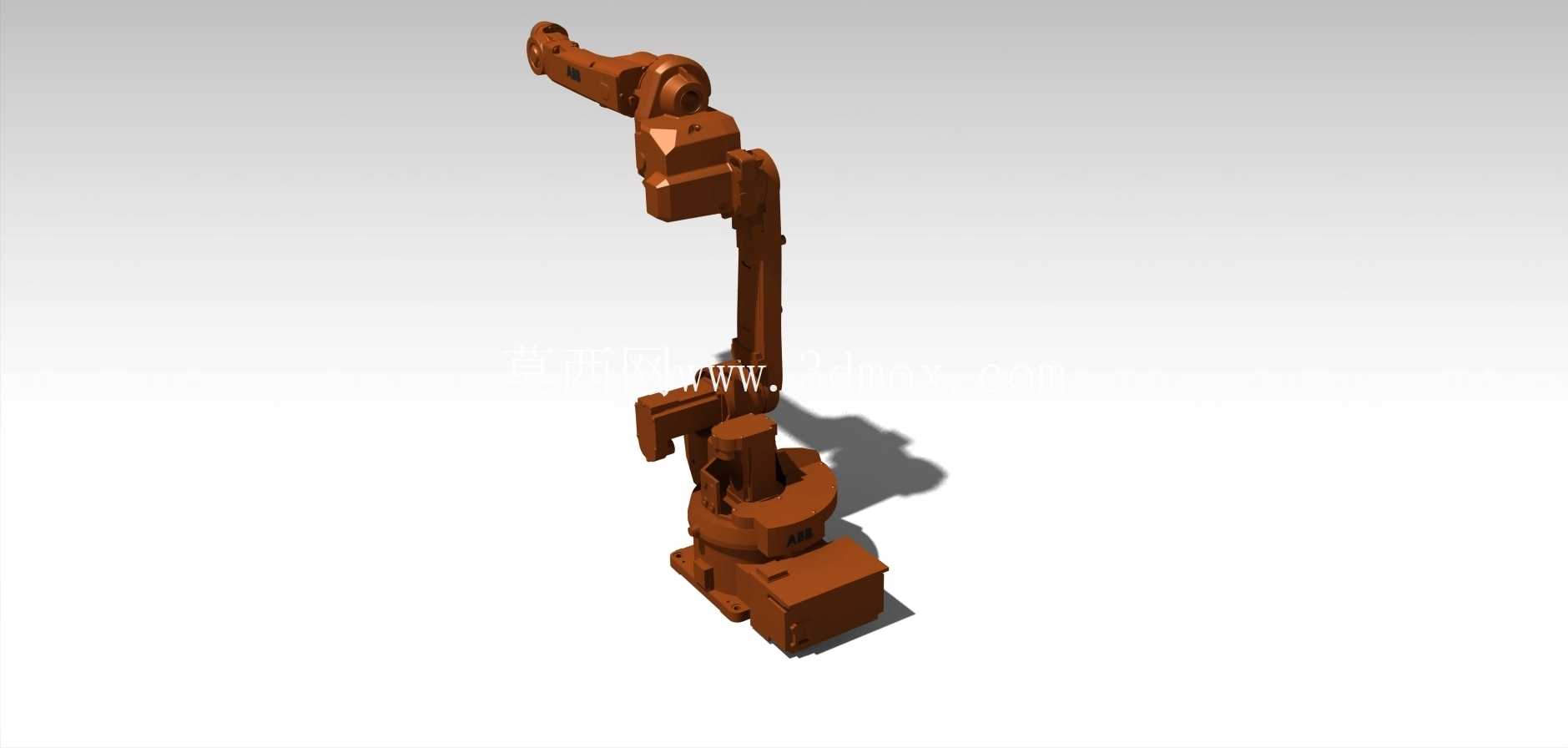

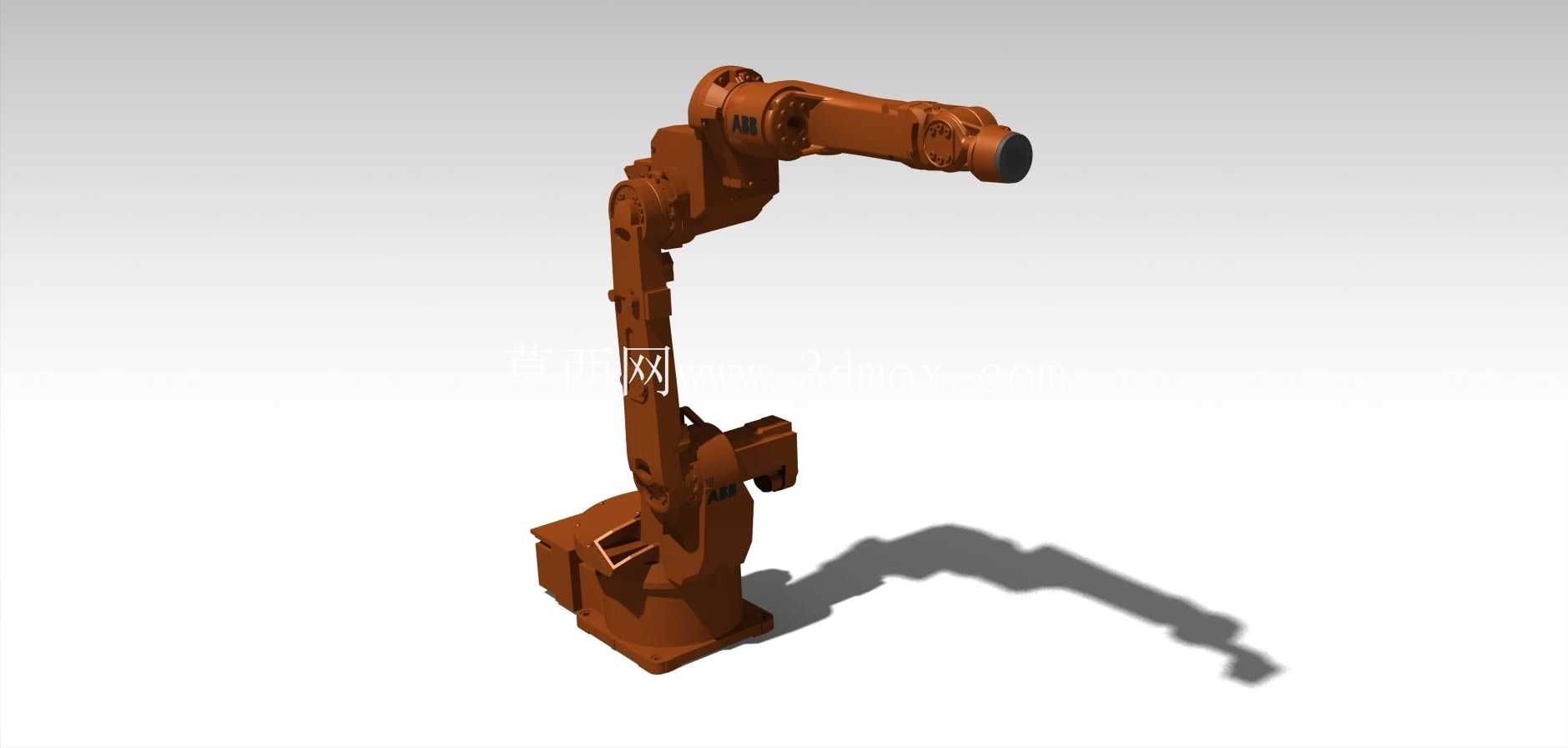

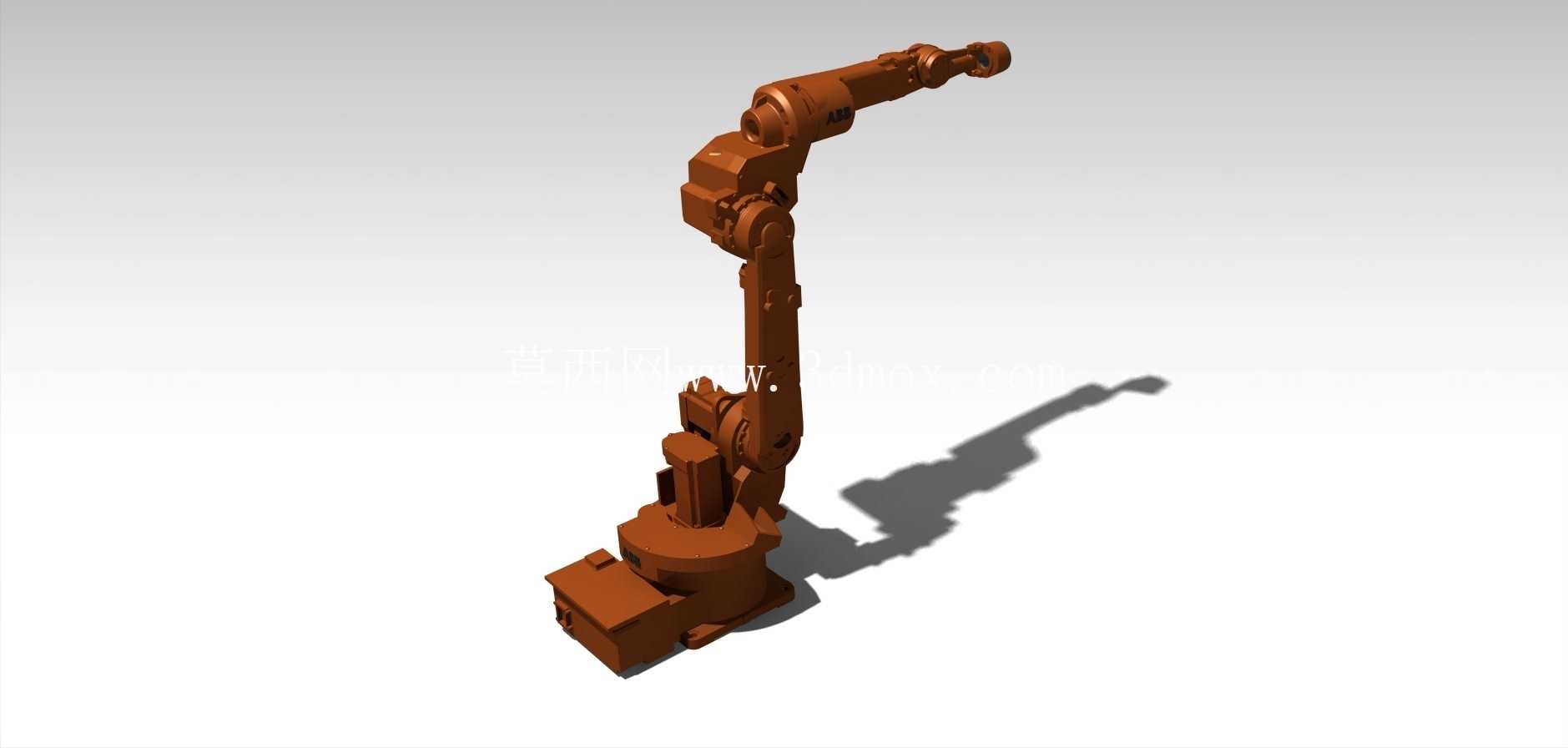

从关节布局来看，该机型采用经典的六轴垂直多关节构型，腰座回转关节承担整臂水平方向的姿态调整，大臂俯仰关节负责垂直平面内的大范围举升，小臂俯仰关节进一步拓展末端作业的覆盖半径，末端三个正交回转关节则负责调整执行端的空间姿态，六个关节的运动范围经过反复校核，既保证了常见作业姿态下没有结构干涉，也尽可能压缩了非作业状态下的收纳体积，当机械臂处于零位收纳姿态时，整体外轮廓不会超出底座边界太多，方便产线布局时做设备间距规划。

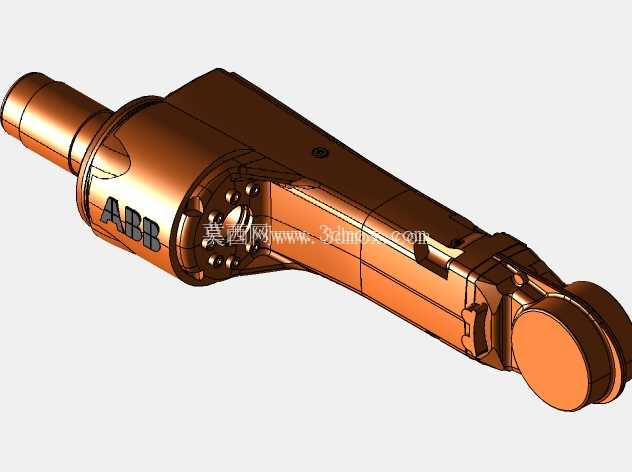

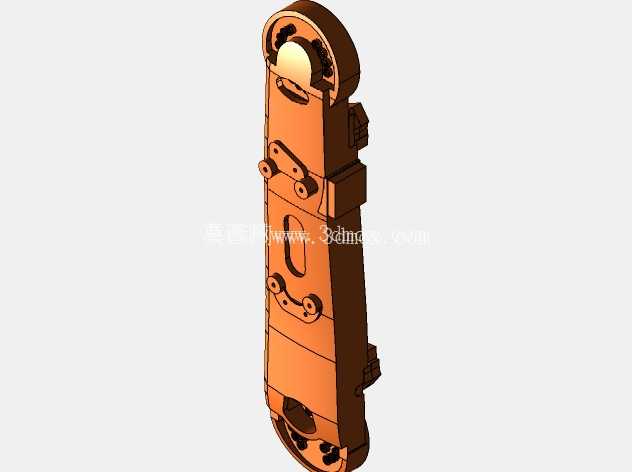

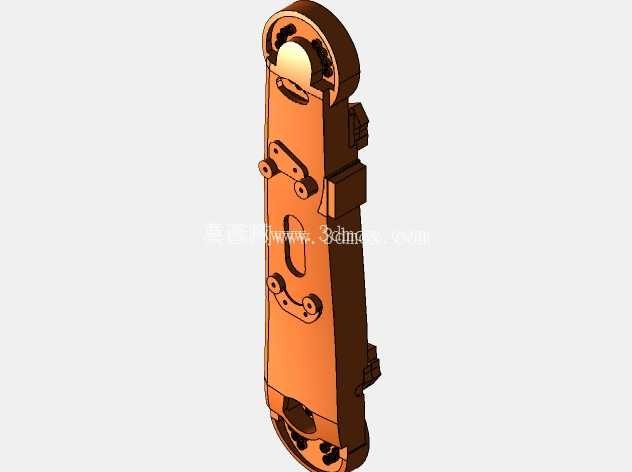

在结构设计思路上，该机型的臂体采用了轻量化的等强度构型，大臂和小臂的截面做了变厚度设计，在关节连接的受力集中区域做了局部加强，而臂身中段则通过优化壁厚和筋位布局来降低整体自重，这样的设计一方面可以降低关节伺服电机的负载惯量，提升动态响应速度，另一方面也能减少臂体自身形变带来的末端定位误差，对于重复定位精度要求在零点零几毫米级的精密装配场景来说，臂体刚性和自重的平衡是设计阶段必须反复迭代的核心指标。

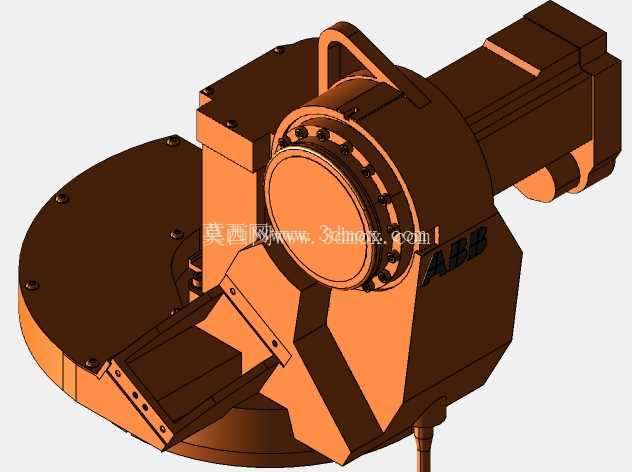

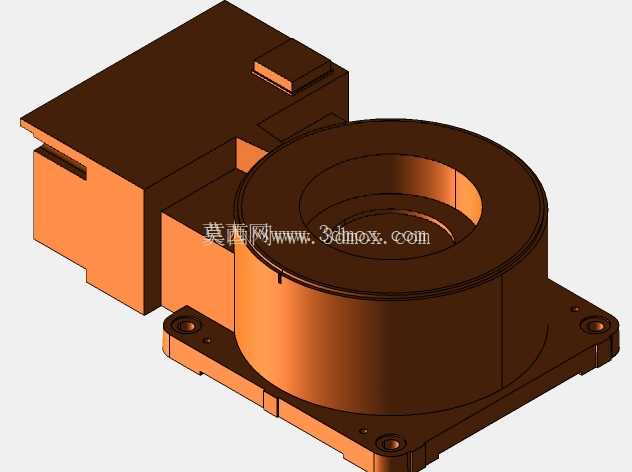

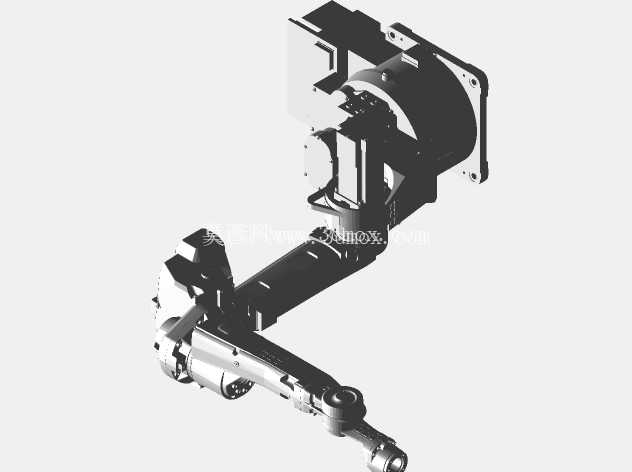

安装边界方面，该机型的底座采用法兰式安装结构，安装孔位围绕底座中心均匀分布，安装面的平面度要求、螺栓预紧力矩范围都有明确的设计规范，在做产线集成时，只需要按照安装尺寸预留对应的安装基座平面，不需要额外做复杂的地基处理，适合在现有产线上做快速加装改造。同时，关节处的走线采用了内部中空走线的设计，所有动力线缆、信号线缆都从臂体内部穿过，既避免了外部走线在机械臂运动过程中产生的线缆磨损、勾挂风险，也让整体外形更加简洁，减少了设备周边的安全隐患。

从实际用途来看，这类小型六轴机械臂除了常规的上下料、搬运作业外，更换不同的末端执行器就可以适配多种作业场景：安装夹爪可以完成小型零部件的抓取、装配、分拣作业；安装吸盘可以处理轻薄的电子元器件、面板类工件的转运；安装涂胶阀或者焊枪则可以完成小工件的涂胶、焊接作业；甚至可以搭载视觉检测模块，完成产线上的工件外观检测、尺寸测量工作。在做三维建模时，每个关节的运动副都按照实际的运动范围做了限位约束，模型的装配关系完全还原实际设备的装配逻辑，不管是用来做产线仿真、动作路径规划，还是用来做设备结构的二次优化设计，都能提供准确的结构参考。

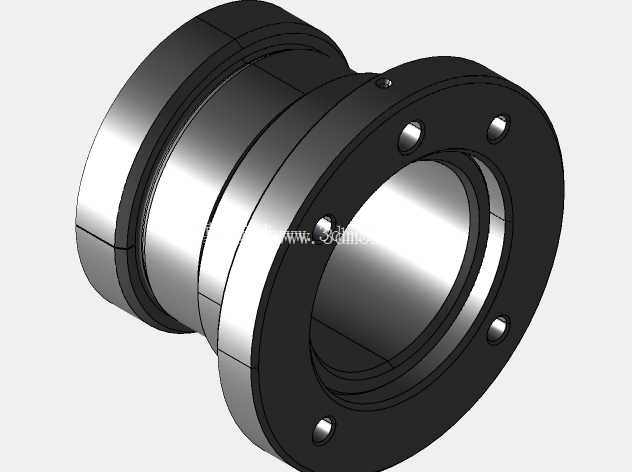

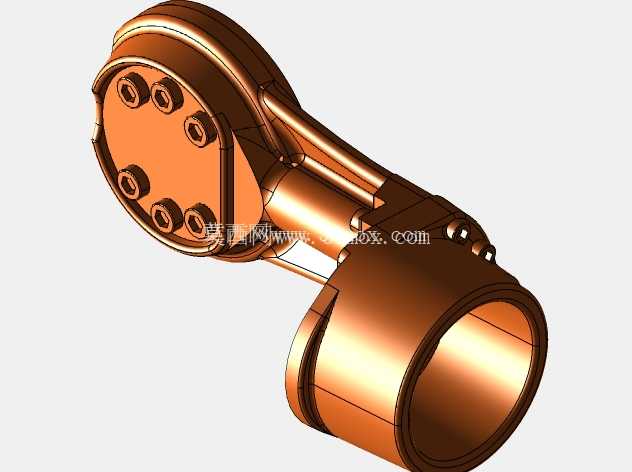

在细节设计上，每个关节的连接法兰、密封结构、电机安装位都做了1:1的还原，臂体表面的安装孔位、标识位置也和实际设备保持一致，在做虚拟调试时，可以直接在模型上挂载对应的末端执行器模型，验证不同姿态下的作业可达性，提前排查机械臂和周边工装、工件的干涉问题，减少现场调试的时间成本。对于结构设计从业者来说，这类成熟量产机型的三维模型，可以作为小型六轴机械臂设计的参考范本，研究其关节布局、臂体截面设计、配重平衡的设计逻辑，吸收成熟产品的设计经验，避免在自研设备时出现结构刚性不足、运动范围有盲区、安装维护不便等常见问题。
