库卡六轴工业机械臂三维结构设计

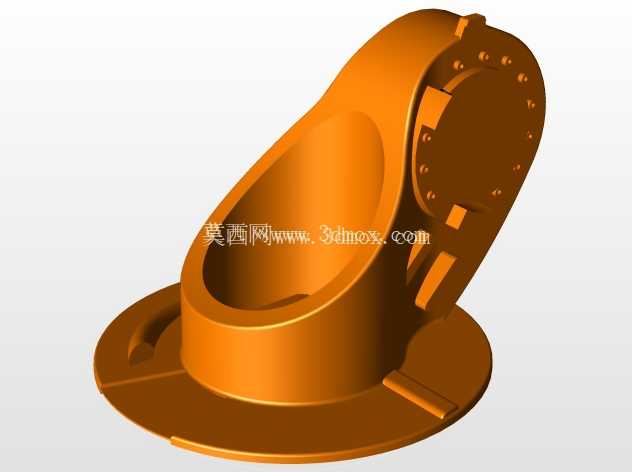

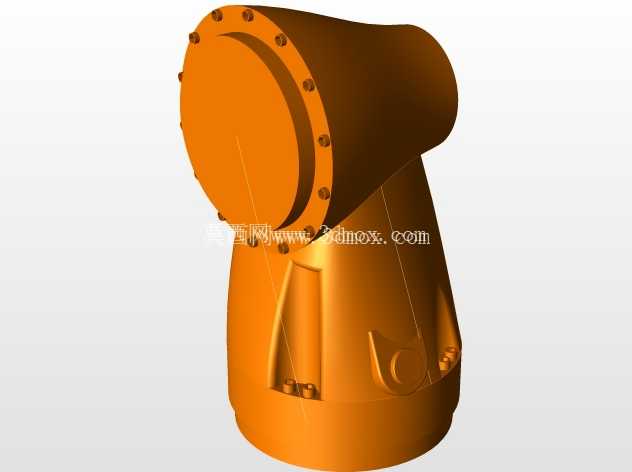

　　在汽车整车焊装线、重型零部件搬运工位、精密装配单元这类对重复定位精度、负载稳定性要求严苛的场景中，六轴关节型机械臂始终是核心执行单元，这套结构设计完全围绕重载工况下的运动可靠性展开，从关节传动链的布局到外部壳体的防护结构，都贴合车间实际生产的使用需求。不同于轻量型协作臂的设计逻辑，该机械臂的底座采用大尺寸法兰安装结构，安装面预留了均匀分布的螺栓过孔与定位销孔，能够直接与车间地面的预埋钢板或者设备机架的安装平台刚性连接，安装边界充分考虑了大臂回转时的周边安全距离，底座内部预留了伺服电机、谐波减速器的安装腔体，同时设计了走线槽结构，避免动力线缆、信号线缆在大臂±180度回转过程中出现拉扯、磨损问题。

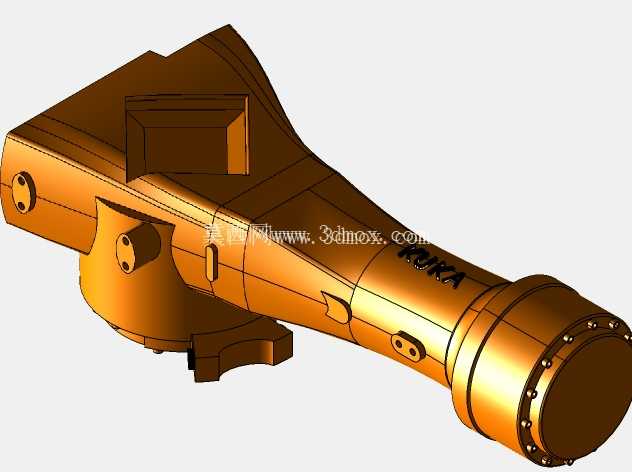

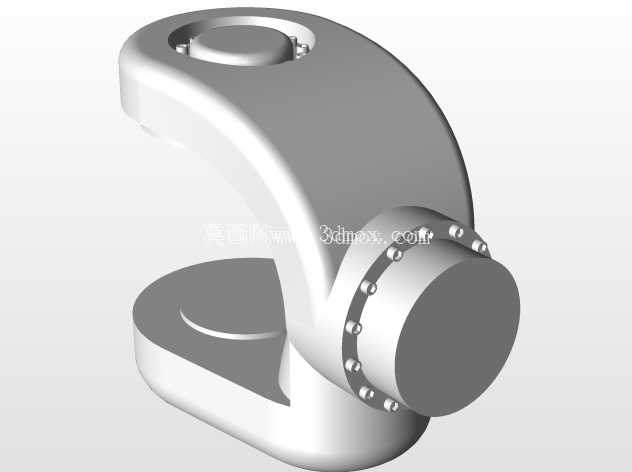

　　大臂与底座的连接关节采用交叉滚子轴承作为回转支撑，能够同时承受径向载荷、轴向载荷与倾覆力矩，匹配大臂抬升动作时的受力状态，大臂的壳体采用箱型筋板结构设计，在保证整体刚性的前提下尽可能降低结构自重，避免臂身过重导致末端负载能力下降，臂身内部预留了穿线通道，所有线缆都从臂体内部穿行，既可以避免焊装车间的焊渣飞溅、切削加工区域的切削液溅射损坏线缆，也能防止臂体运动过程中线缆与周边设备发生干涉。肘部关节连接大臂与小臂，该关节的传动结构采用伺服电机直连谐波减速器的布局，减少传动链的间隙，保证小臂俯仰动作的定位精度，小臂的长度设计充分平衡了工作半径与末端负载能力，既能够覆盖常见工位的作业范围，也不会因为臂长过长导致末端抖动。

　　腕部的三个关节采用紧凑式布局，三个回转轴交于一点，能够实现末端法兰的全姿态调整，末端法兰采用标准的工业机械臂接口尺寸，预留了气动接头、信号接口的安装位置，可以快速适配焊枪、夹爪、吸盘、打磨头等不同类型的末端执行器，不需要额外做复杂的转接结构。整套结构的运动范围经过反复校核，大臂抬升角度、小臂俯仰角度、腕部三个轴的回转角度都覆盖了工业场景中常见的作业姿态，不会出现作业死点，同时每个关节都设计了硬限位结构与软限位触发块，避免调试过程中出现臂体碰撞的问题。

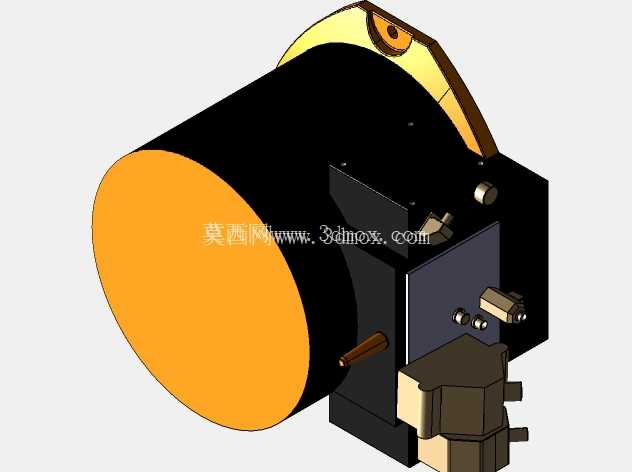

　　在细节设计上，所有臂体的连接缝隙处都预留了密封胶条的安装槽，能够达到工业场景常用的防护等级要求，适配多粉尘、少量切削液飞溅的生产环境，关节处的电机安装位都设计了散热筋结构，保证设备长时间连续运行时电机的热量能够及时散出，避免过热报警。从结构建模的逻辑来看，每个零部件的装配关系都完全按照实际加工装配的顺序搭建，标准件都采用实际型号的尺寸建模，轴承、螺栓、密封圈的安装位置都预留了合理的公差间隙，能够直接导出工程图用于生产加工，也可以导入仿真软件中做运动学仿真、应力仿真，验证不同负载、不同运动速度下臂体的变形量与关节受力情况，给后续的结构优化提供数据支撑。对于自动化集成商的结构设计人员来说，这套模型可以直接用于工位布局的干涉检查，提前模拟机械臂在不同作业姿态下与周边工装、输送线、工件的位置关系，避免现场安装时出现空间不足的问题，也可以用于新员工的机械臂结构培训，直观展示六轴工业机器人的传动布局与关节结构。
