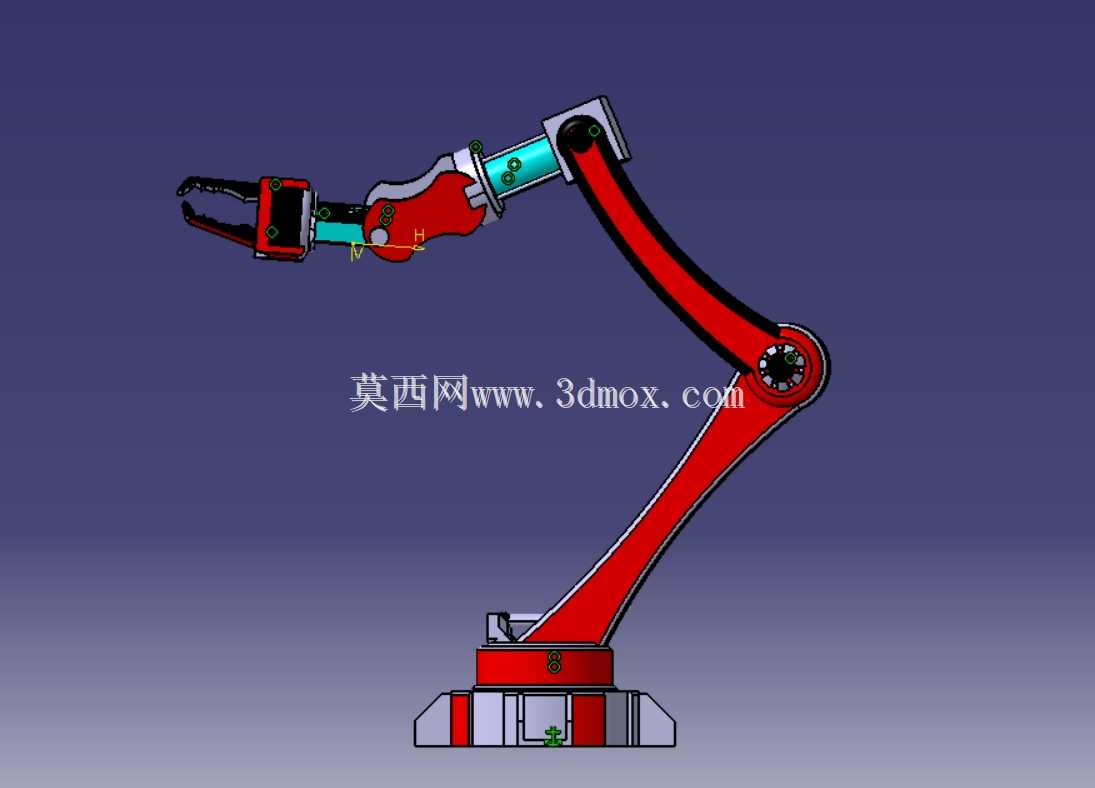

全参数化六轴工业机械臂结构设计

这款六轴机械臂的结构设计，核心围绕工业场景中多自由度作业的实际需求展开，在做整体方案规划时，首先锚定的是产线上下料、精密装配、工件搬运这类典型工位的作业半径与负载边界，底座安装位采用方形法兰对接结构，适配车间常见的设备安装平台预留孔位，安装时无需额外做复杂的转接工装，底座内部预留了走线空腔，可容纳伺服电机动力线、编码器信号线的排布，避免管线外露在作业过程中与周边设备产生剐蹭。

从关节构型来看，六个旋转轴的自由度分配完全覆盖空间内任意位姿的到达需求，腰座关节承担整臂水平方向的回转动作，大臂、小臂关节负责垂直平面内的俯仰调节，腕部三个正交关节则负责末端执行器的姿态调整，每个关节的传动结构都做了限位设计，既保证运动范围内无结构干涉，也避免超程运行对传动部件造成冲击损伤。设计过程中针对每个关节的受力工况做了载荷校核，大臂与腰座的连接部位采用加强筋结构优化应力分布，在保证整体结构强度的前提下，尽可能削减非受力区域的材料厚度，控制整臂自重，提升动态响应速度。

末端执行器采用夹爪式结构，开合行程适配常见的规则工件夹持需求，夹爪接触面预留了防滑垫安装槽，可根据搬运工件的材质更换不同摩擦系数的接触垫，避免夹持过程中出现工件滑脱或者表面压损的问题。整个模型的装配约束完全按照实际设备的装配逻辑搭建，转动副的配合关系与真实关节的运动逻辑一致，可直接用于运动学仿真分析，在仿真环境中可模拟不同工位下的关节运动轨迹，验证关节旋转过程中是否存在连杆碰撞，同时可测算各关节的运动行程、末端可达空间范围，为后续的电控程序编写、工位布局规划提供准确的结构参考。

设计时同步梳理了完整的零件层级关系，每个连杆、关节壳体、紧固件都对应独立的零件模型，可直接导出工程图纸用于生产加工，物料清单可直接匹配标准件选型参数，减少后续生产环节的拆图工作量。针对关节处的传动部件安装位，预留了标准伺服电机、减速器的安装定位止口与螺栓孔位，选型时可直接匹配通用规格的传动部件，无需额外做安装位的二次修改。整臂的外部走线槽沿着大臂、小臂的侧面布置，走线槽采用卡扣式固定结构，后期维护时可快速拆卸更换受损管线，腕部关节处采用中空走线设计，末端执行器的控制管线可从关节中心穿过，避免腕部旋转时管线出现缠绕拉扯的问题。

在结构细节处理上，所有棱边都做了倒角过渡，避免加工装配过程中出现锐边割手的问题，关节旋转配合面预留了密封件安装槽，可适配防尘密封圈，适配车间多粉尘、少量切削液飞溅的作业环境，延长内部传动部件的使用寿命。底座的调平螺栓安装位分布在四个角点，安装时可通过调节螺栓调整整臂的水平度，保证腰座回转时的同轴度精度，减少长期运行带来的关节偏磨问题。
