带动作演示的六轴联动工业机械臂结构

项目分类:工业机器人 发布时间:2026-01-12 ID:1122027
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构
  • 带动作演示的六轴联动工业机械臂结构

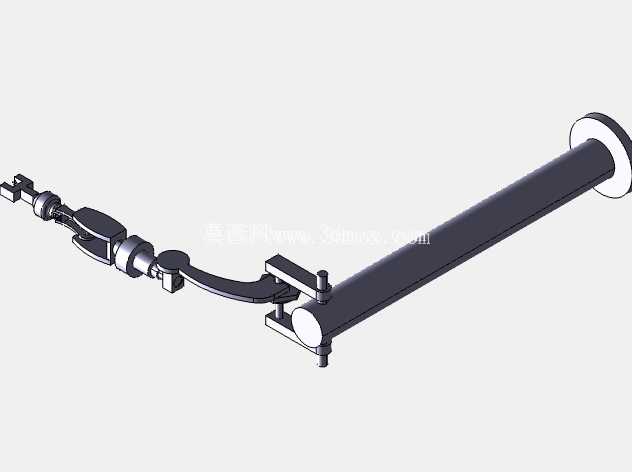

  这套六轴机械臂结构,核心面向工业自动化产线的柔性作业场景设计,可覆盖电子元器件分拣、小型零部件装配、涂胶轨迹作业、工件上下料等多类工位需求,适配3C制造、小五金加工、轻工生产等领域的离散型作业任务,相比专机设备具备更强的工位适配性,可通过调整末端执行器完成不同工艺动作的切换,无需对整体结构做大规模改动。从结构设计逻辑来看,整套臂体采用串联关节布局,六个旋转轴分别对应腰座回转、大臂俯仰、小臂俯仰、腕部旋转、腕部摆动、末端法兰回转六个自由度,各关节的运动范围经过运动学仿真校核,可在作业半径内规避奇异位形,保证末端执行器的运动轨迹平滑无卡顿,不会出现关节锁死的工况。

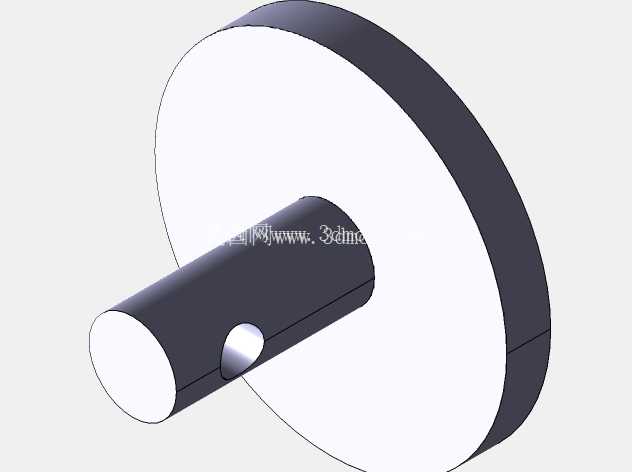

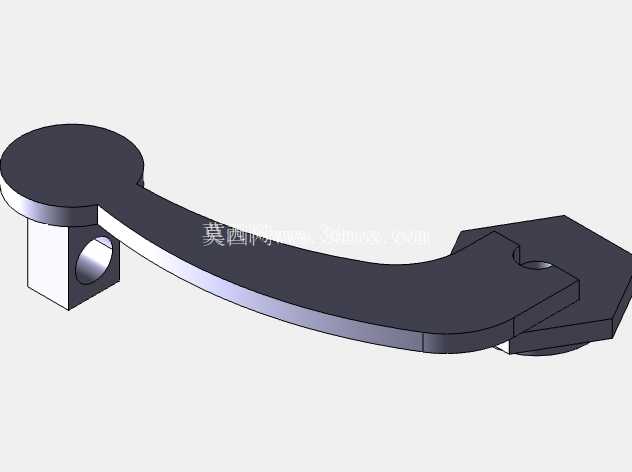

  底座采用立式圆柱支撑结构,底部设置圆形安装法兰,可直接通过螺栓固定在设备安装平台或者移动滑台之上,安装时需保证底座法兰面的平面度公差在0.1mm以内,避免臂体高速运动时出现晃动偏差,底座内部预留了走线空腔,可容纳各关节的动力线与信号线,避免线缆外露在运动过程中出现磨损拉扯。大臂与小臂采用变截面的流线型结构设计,在保证结构刚性的前提下尽可能降低臂体自重,减少关节驱动端的负载余量,各关节的铰接位置都设置了限位结构,可根据实际工位的作业边界调整机械硬限位的位置,防止臂体运动过程中与周边设备、工装夹具发生碰撞。

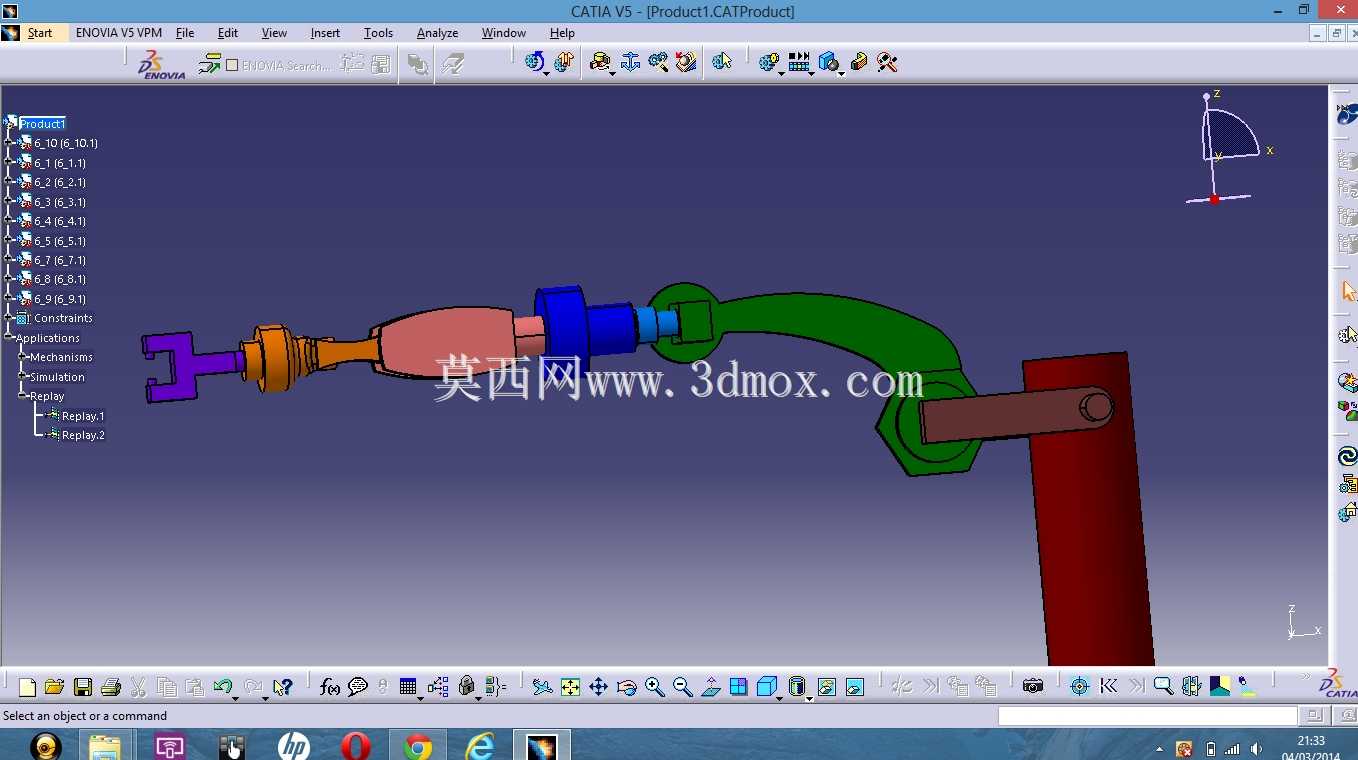

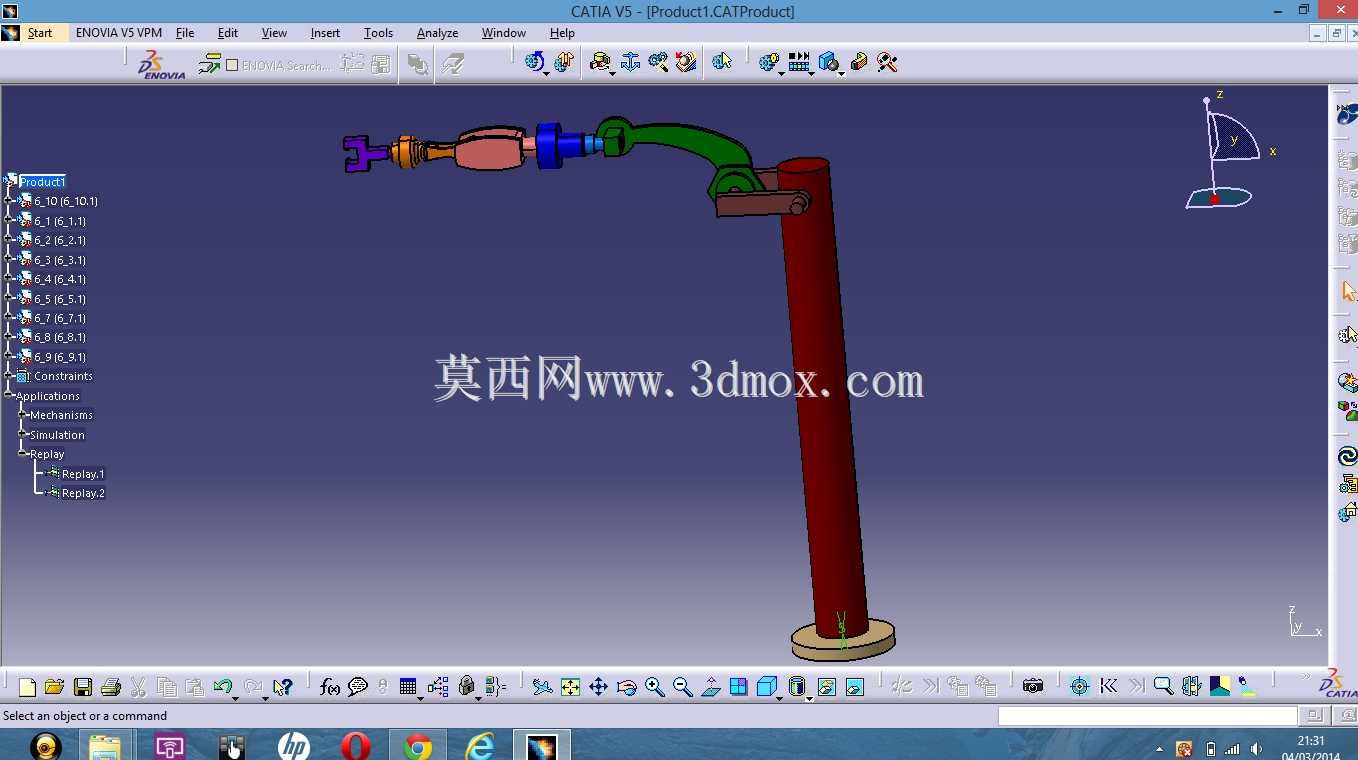

  腕部结构采用紧凑的三轴交汇设计,将末端三个旋转轴的交点集中在同一位置,简化了运动学解算的复杂度,末端法兰符合通用工业机械手的安装接口尺寸,可直接适配夹爪、吸盘、涂胶枪、焊枪等不同类型的末端执行器,无需额外做转接法兰的设计。整套结构预留了动作演示的触发逻辑,在装配完成后可直接运行预设的动作序列,验证各关节的运动协调性,检查各运动部件之间是否存在干涉,确认各轴的运动行程是否符合设计预期。在实际产线部署时,可根据工位的作业范围调整臂体的安装高度,若搭配第七轴地轨使用,可进一步扩展作业覆盖范围,满足长距离生产线的多工位作业需求。

  设计过程中对各臂段的负载能力做了校核,在额定负载下臂体末端的静态形变控制在允许范围内,可保证作业过程中的定位精度满足工艺要求,各铰接位置的轴承选型都经过载荷计算,可承受长期往复运动带来的交变载荷,降低日常维护的频次。走线布局全部采用内藏式设计,所有线缆都从臂体内部的空腔穿过,在关节铰接位置预留了足够的线缆弯曲余量,保证关节在全行程运动时线缆不会出现拉扯、弯折过度的情况,延长线缆的使用寿命。整体结构的安装边界清晰,底座安装孔位、各臂段的外形尺寸都经过标准化设计,可直接与市面上主流的工业机器人控制系统适配,不需要额外修改结构尺寸即可完成电气部分的集成,适合做产线方案的前期验证、教学演示以及小型自动化项目的结构参考,帮助设计人员快速完成方案的搭建与调试,缩短项目的开发周期。
