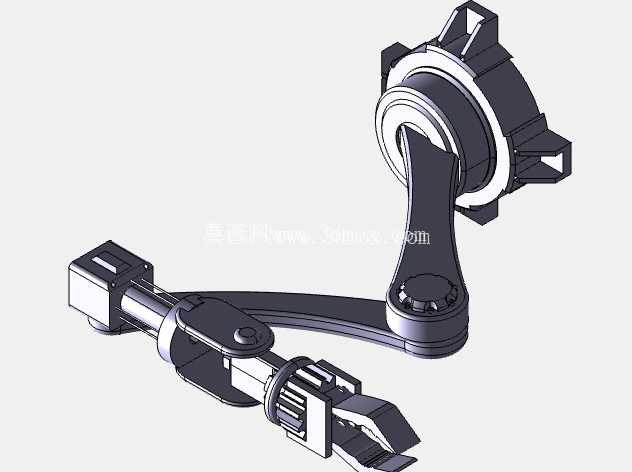

六自由度关节型工业机械臂结构设计

这款六轴关节机械臂的结构设计，核心围绕离散制造产线的柔性作业需求展开，区别于传统专机的固定作业逻辑，六个自由度的关节配置可以覆盖空间内任意姿态的作业点位，适配多品类小批量生产场景下频繁换产的需求。从实际落地场景来看，这类机械臂目前大量应用在3C电子零部件的上下料、五金件的打磨去毛刺、注塑件的取件搬运、装配工位的螺丝锁付等工序，相比人工操作可以保持长时间稳定的重复定位精度，也能适配洁净车间、高温作业区等人员不宜长期停留的工况。

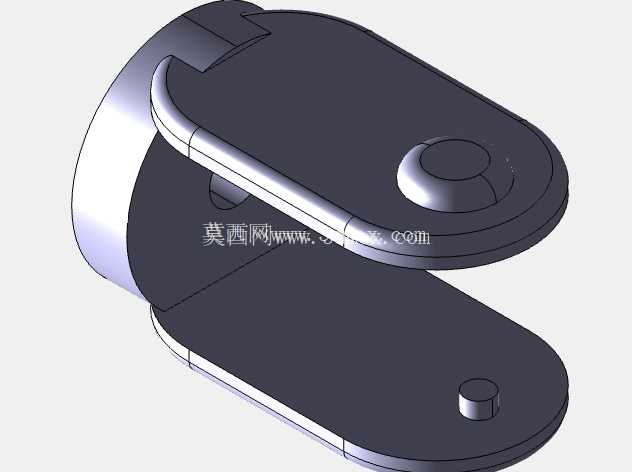

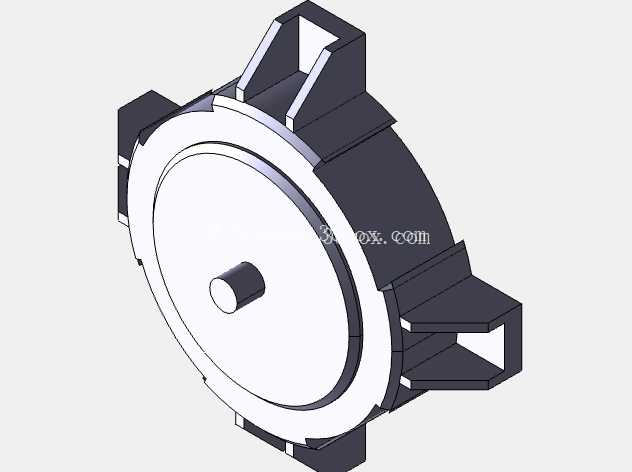

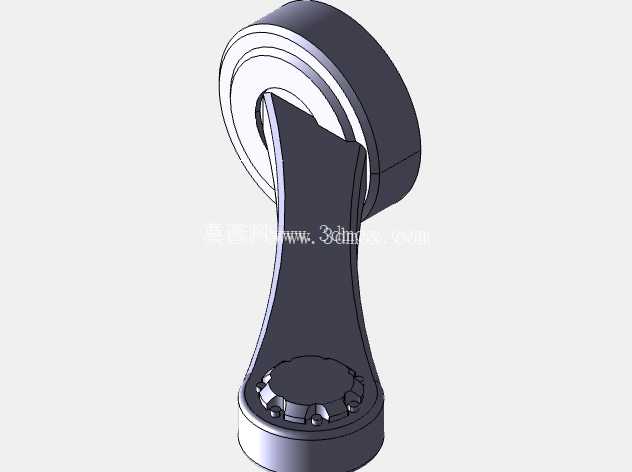

设计过程中首先明确了各关节的负载分配逻辑，基座端的回转关节承担整机的回转扭矩输出，采用大跨距的轴承支撑结构，抵消大臂伸展时产生的倾覆力矩，避免长期回转运行出现的关节间隙增大问题；大臂与小臂的连接关节重点优化了传动件的受力路径，将谐波减速器的安装位与关节壳体做一体化设计，减少传动链上的连接零件数量，降低装配累积误差对末端定位精度的影响。末端腕部的三个关节采用紧凑化布局，将传动走线从关节内部的中空通道穿过，避免外部走线在腕部回转时出现线缆缠绕、磨损的问题，同时也能缩小腕部的整体外形尺寸，让末端可以进入狭窄的工装夹具间隙完成作业。

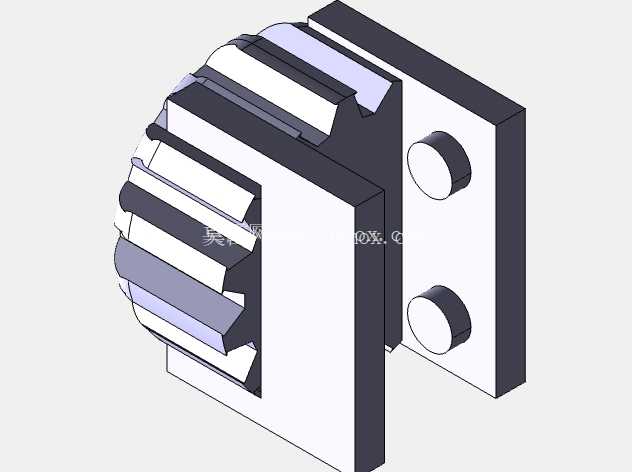

末端执行器采用快换接口设计，不需要拆解关节主体就可以根据工序需求更换不同的作业头：抓取规则五金工件时可以更换两指平行机械爪，吸附导磁类零件时可以更换磁性吸盘，打磨工序可以直接搭载气动打磨头，锁付螺丝时可以更换电批组件，单台机械臂可以通过末端配件的切换覆盖多道工序的作业需求，减少产线上的专机配置数量。

从安装边界来看，这款机械臂的基座安装孔位采用行业通用的圆周分布规格，可以直接适配市面常见的机器人安装底座、龙门架倒挂安装位以及移动AGV的搭载平台，不需要额外做安装转接板的定制加工。整机伸展时的最大作业半径覆盖常规工位的作业范围，收回时的最小回转半径可以适配紧凑的产线布局，不会在设备复位时与周边的工装、输送线产生干涉。

结构强度校核阶段，针对机械臂全伸展的极限负载工况做了有限元仿真，重点验证了大臂根部、关节连接法兰处的应力分布，对受力集中的区域做了局部加厚和圆角过渡处理，避免长期交变载荷下出现结构疲劳开裂的问题。各关节的密封结构采用多层防尘设计，可以适配车间内有少量粉尘、切削液飞溅的工况，不需要额外加装整机防护外罩就能稳定运行。传动间隙的补偿结构设计在各关节的输出端，长期运行出现磨损间隙后可以通过调整预紧件恢复定位精度，降低后期的维护成本。

在运动逻辑的匹配上，各关节的运动范围设置充分考虑了实际作业的常用姿态，避免出现关节运动死区，比如基座回转关节可以覆盖近360度的作业范围，大臂俯仰关节可以满足低位取件、高位放件的姿态需求，腕部关节可以实现末端的任意角度调整，配合运动控制算法可以完成直线、圆弧等多种轨迹的作业动作，适配涂胶、焊接等对轨迹精度有要求的工序。走线槽的设计充分考虑了线缆的弯曲半径，所有关节活动处的线缆都预留了足够的活动余量，避免机械臂在极限姿态运动时出现线缆拉扯断裂的问题。
