机械臂配套活塞式夹爪抓取机构

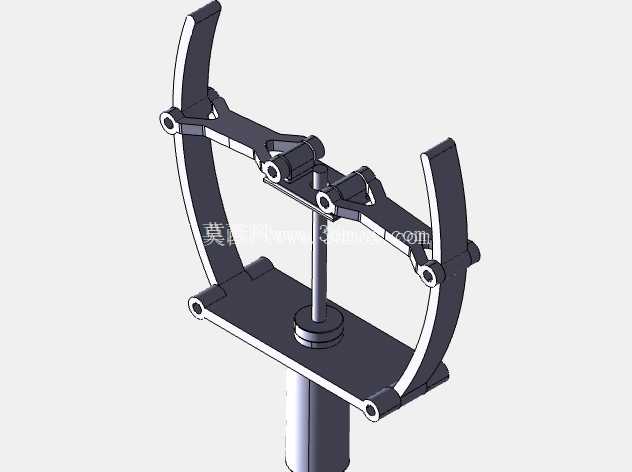

　　在自动化产线的物料转运、工件上下料、异形件夹持作业场景里，末端执行器的适配性直接决定整台机械臂的作业覆盖范围，这款活塞驱动的夹爪机构，正是针对中等负载、对称轮廓工件的夹持需求做的结构设计。不同于常见的气动平动夹爪，这款机构采用弧形夹指配合中心活塞推杆的联动结构，动力从中心活塞杆输入后，通过两侧对称布置的连杆组将直线位移转化为两个弧形夹臂的绕轴回转动作，实现开合夹持动作，整套传动链没有冗余的传动零件，运动副均采用铰接销轴连接，传动效率高，动作响应滞后量小。

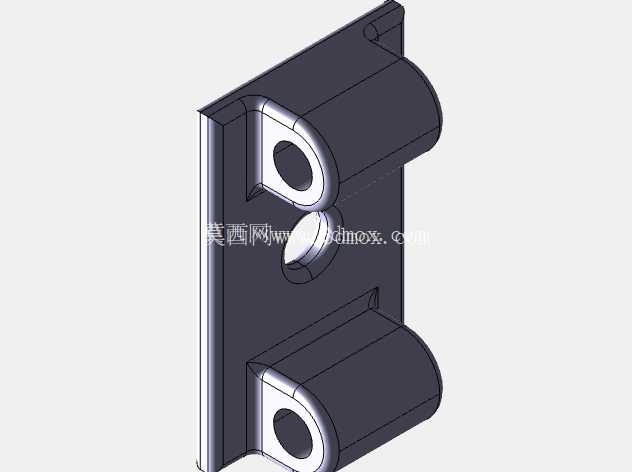

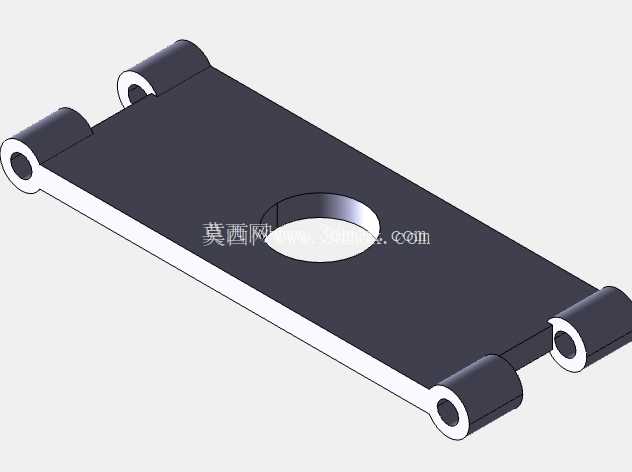

　　从安装边界来看，整套夹爪的底座采用标准法兰对接结构，可直接匹配主流六轴工业机器人、四轴码垛机械臂的末端安装孔位，不需要额外设计转接法兰，底座下方的活塞杆输入接口可直接对接标准气缸或者电动推杆的输出端，安装时仅需要保证活塞杆的同轴度公差在0.05mm以内，即可避免运动过程中出现卡滞问题。夹臂的开合行程覆盖了常规圆柱形、圆环形以及对称框架类工件的外径范围，弧形夹指的内弧面预留了防滑衬垫的安装槽位，实际使用时可根据被夹持工件的表面材质，更换聚氨酯、橡胶或者硬质合金材质的衬垫，既可以避免划伤工件表面，也能提升夹持摩擦力，防止高速转运过程中工件脱落。

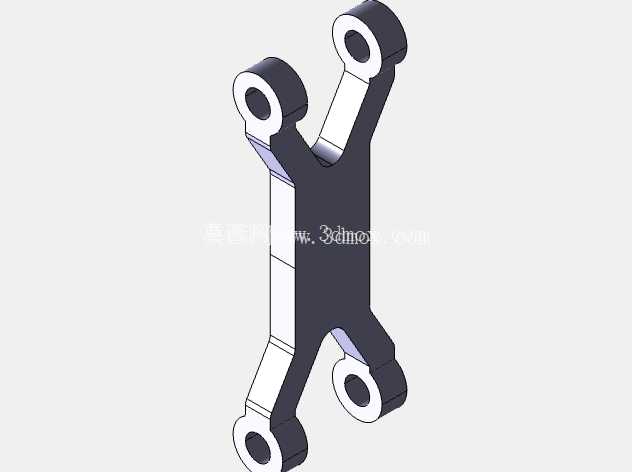

　　设计过程中优先考虑了机构的受力合理性，当活塞推杆向上伸出时，两侧连杆会推动夹臂向内收拢，此时夹持力的传导路径经过连杆的死点位置，即便动力源出现压力骤降的意外情况，夹臂也不会突然松脱，具备一定的自锁防护特性，能有效避免生产现场的工件坠落安全隐患。整套机构的运动部件都做了等强度设计，铰接位置的销轴采用耐磨合金钢材质，配合自润滑衬套使用，不需要频繁加注润滑脂即可满足长时间连续作业的耐磨需求，夹臂本体采用轻量化的镂空结构设计，在保证结构刚性的前提下尽可能降低末端执行器的自重，减少机械臂的负载冗余，提升机械臂运动过程中的动态响应速度。

　　从实际应用场景出发，这款夹爪既可以用在3C电子行业的圆形壳体工件上下料，也可以适配机加工领域的轴类零件转运，甚至在食品包装行业的瓶装物料抓取场景中，更换对应材质的夹指衬垫后也能直接投入使用，不需要对主体结构做大幅修改。机构的所有铰接孔位都设计了可更换的衬套结构，当长期使用出现磨损间隙后，仅需要更换对应衬套即可恢复装配精度，不需要整体更换夹臂零件，大幅降低了后期的维护成本。夹臂的开合角度可以通过调整活塞推杆的伸出限位来灵活调节，针对不同直径的工件不需要更换夹爪主体，仅需要调整限位参数即可适配，大幅缩短了产线换型时的调试周期。整套结构没有复杂的曲面零件，所有结构件都可以采用常规的铣削、钻削工艺加工完成，加工难度低，制造成本可控，适合中小批量的自动化项目配套使用。在做三维建模过程中，所有运动副的配合间隙都按照实际加工公差做了预留，装配状态下可以直接模拟完整的开合动作，验证运动过程中是否存在零件干涉问题，同时也可以直接导出工程图用于生产加工，不需要二次调整结构尺寸。
