长距直线物料输送传送梁结构设计

这套传送结构的设计初衷，是解决电子组装车间内窄长工位区间的轻型工件跨工位转运需求，最初的需求来自3C产品组装线的侧挂式输送场景——车间主流水线旁的测试工位排布紧凑，地面没有多余空间布置独立皮带线，需要一套可吊装在工位型材框架上方的轻型传送结构，承载重量不超过8kg的工装板在相邻测试工位间流转，避免人工反复取放工件造成的磕碰与效率损耗。

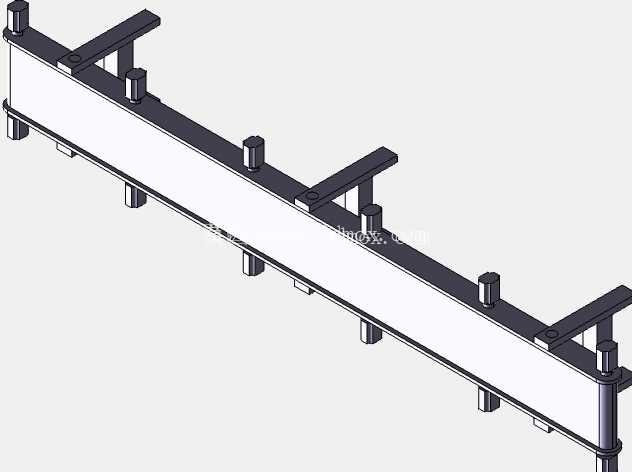

从结构布局来看，主体采用单梁式承载设计，梁体选用挤压铝型材作为基础承载件，截面尺寸经过挠度校核，在1.8米的有效输送跨度下，满载状态下梁体中部最大下挠量控制在0.2mm以内，不会因为长期承载出现永久性形变。梁体两侧等距布置的安装支座，是为了适配车间现有4040铝型材框架的安装孔位，支座上预留的长圆孔可以实现±15mm的位置调节，抵消现场安装时的框架拼接误差，不需要现场二次钻孔加工，降低现场安装的施工难度。

输送执行部分没有采用传统的皮带传动，而是选用同步带内嵌滑块的结构，同步带的张紧机构布置在梁体的两端端座内，通过端座上的调节螺栓可以调整同步带的张紧力，避免长期运行后同步带打滑出现的传送位置偏差。每个滑块上预留了工装板安装孔位，可以根据不同的工装夹具尺寸调整安装位置，滑块与梁体之间通过微型直线导轨做导向，运行过程中的侧向间隙控制在0.05mm以内，保证工装板停位时的位置精度，满足测试工位对工件位置偏差的要求。

梁体上间隔布置的定位挡块，对应每个工位的停位位置，挡块采用聚氨酯材质，在滑块到位时起到缓冲作用，同时配合工位上的阻挡气缸可以实现精准停位，停位重复精度可以达到±0.1mm，不需要额外增加视觉定位就能满足测试工位的工件对接需求。梁体侧面预留的传感器安装槽，可以根据工位数量灵活布置光电传感器，检测滑块的到位情况，不需要额外焊接传感器安装支架，所有走线都可以隐藏在铝型材的槽内，整体外观整洁，不会出现线缆外露被运动部件剐蹭的风险。

安装边界方面，整套结构的总宽度控制在120mm以内，吊装在工位上方时不会遮挡操作人员的作业视线，梁体底部距离作业台面的高度预留了250mm的空间，足够操作人员在台面上完成工件组装、测试的操作，不会出现碰头或者干涉操作的问题。两端的驱动端和从动端都做了圆角处理，没有尖锐的外凸结构，避免操作人员走动时被磕碰划伤。

在功能扩展性上，这套传送结构可以根据实际的工位长度需求做拼接，单段梁体的标准长度为2米，多段拼接时可以通过内置的连接销实现快速对接，拼接后的梁体直线度可以通过连接部位的调节螺钉做微调，不需要大型校准设备就能完成组装。驱动部分可以根据输送节拍需求选择伺服电机或者步进电机，最快输送速度可以达到0.5m/s，满足每10秒一个工位的节拍要求，低速运行时的噪音控制在55分贝以内，不会对车间的作业环境造成噪音污染。

设计过程中特意规避了复杂的定制加工件，90%的结构件都采用标准铝型材和标准紧固件，只有两端的端座和滑块连接件采用机加工件，加工难度低，后期维护时可以快速更换易损件，同步带的更换不需要拆解整个梁体，只需要拆开一端的端座就能完成更换，维护时间可以控制在10分钟以内，减少设备停机对生产的影响。针对车间可能存在的浮尘情况，梁体的导轨部位加装了薄型防尘密封条，避免浮尘落在导轨面上加速滑块磨损，延长整套结构的使用寿命，在常规车间环境下的无故障运行时间可以达到8000小时以上。
