Altum ARS系列高压伺服舵机结构设计

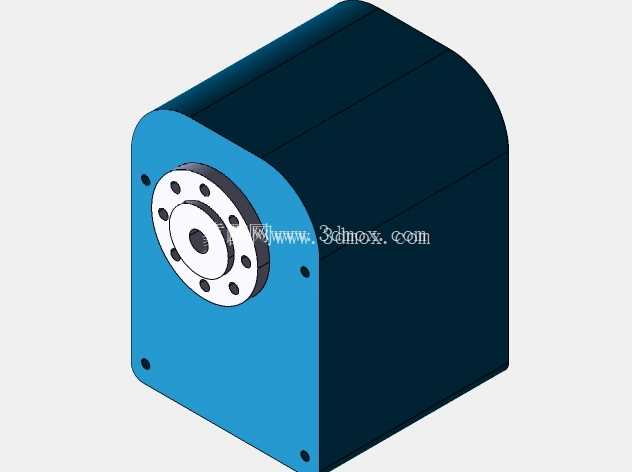

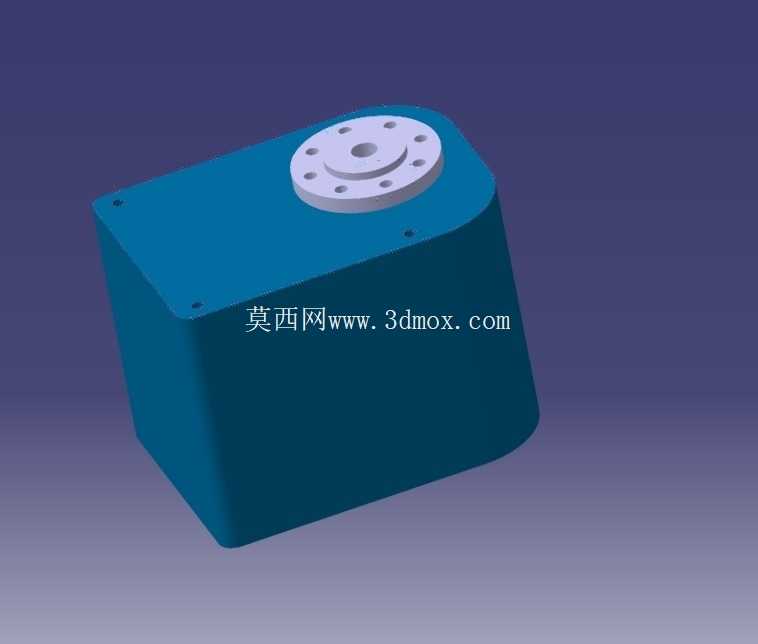

　　在精密运动控制场景中，这类集成式伺服舵机常被用于小型自动化设备的角度定位、小型机械臂关节驱动、精密测试工装的姿态调整环节，区别于传统开环舵机，该款高压型伺服单元内置位置反馈回路，可实现输出轴角度的闭环控制，在额定负载下的角度重复定位精度可满足多数轻载精密传动需求。从结构设计来看，整体采用一体化铸铝外壳设计，外壳做了圆角过渡处理，既可以减少装配过程中的磕碰划伤，也能在设备运行时降低棱角处的应力集中风险，顶部的输出法兰采用标准圆形安装位，法兰面均匀分布6个安装螺孔，中心设置定位止口，可直接与负载端的连接法兰配合，保证输出轴与负载的同轴度，避免偏心带来的额外径向载荷，延长内部轴承的使用寿命。输出轴端的法兰端面与外壳顶面保持严格的平行度公差，安装时可直接贴合负载安装面，无需额外调整平行度，减少现场装配的调试工作量。外壳侧面没有突出的接线端子或安装凸台，整体外形趋近于带圆角的方形结构，这种设计可以在密集排布的多舵机阵列场景中减少相邻设备的干涉，比如在多自由度仿生机构、小型并联运动平台中，多个舵机近距离安装时，方正的外壳可以最大化利用安装空间，不会因为异形突出结构导致排布间距被迫拉大。

　　内部结构上，这类高压伺服舵机将驱动电路板、直流无刷电机、减速齿轮组、位置编码器全部集成在封闭外壳内部，无需额外搭配外置驱动器，接线时仅需接入高压直流电源与控制信号即可工作，大幅简化了设备端的布线难度，对于空间紧凑的便携式设备、小型移动机器人而言，这种集成化设计可以有效减少电控部分的占用空间。从安装边界来看，外壳底部预留了四个沉头安装孔，可从底部直接穿入螺丝将舵机固定在设备安装基板上，安装孔的位置公差控制在±0.02mm范围内，可直接适配标准安装孔位的安装板，无需现场二次配钻。

　　输出轴的径向跳动与轴向窜动都做了严格控制，在带动负载做往复摆动时，不会出现明显的回程间隙，适合需要频繁正反转、小角度高精度调整的工况，比如光学检测设备的镜头角度调整、小型物料分拣机构的摆臂驱动、航模飞行器的舵面控制等场景。设计过程中，外壳的壁厚经过了优化，在保证整体结构强度满足额定负载下的抗形变要求的同时，尽可能降低整体自重，对于移动类设备而言，更低的执行元件自重可以减少设备整体的惯量，提升运动响应速度。外壳的密封结构可以满足常规工业环境下的防尘要求，避免车间内的粉尘、细小碎屑进入内部齿轮组与电路板区域，降低日常维护的频率。

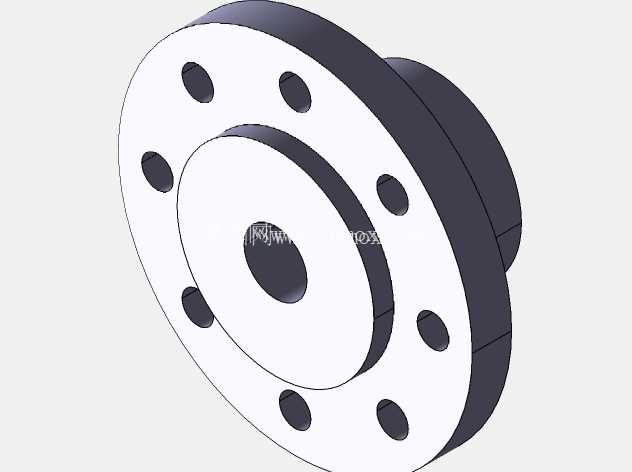

　　顶部输出法兰的螺孔深度经过核算，可保证在额定负载下螺丝不会出现滑牙或脱出的风险，同时不会因为螺孔过深穿透法兰面影响内部密封。在选型适配时，需要注意该款高压舵机的额定工作电压区间，匹配对应的高压直流供电模块，控制信号端可兼容通用的PWM信号控制协议，也可通过总线协议实现多舵机的组网控制，在多关节设备中可通过总线串联多个舵机，减少控制线路的数量。齿轮组采用金属齿轮设计，相比塑料齿轮可以承受更大的瞬时冲击负载，在设备启停或者负载突然变化时，不会出现齿轮断齿的问题，提升了设备运行的可靠性。输出轴与法兰的连接采用过盈配合加销钉固定的方式，可传递更大的扭矩，避免大负载下法兰与输出轴之间出现相对转动，保证角度控制的准确性。整体结构没有多余的外露部件，所有的连接缝隙都做了错位处理，可防止日常使用中液体飞溅直接渗入内部，适合在普通工业车间、实验室测试环境下长期使用，无需额外加装防护外壳。
