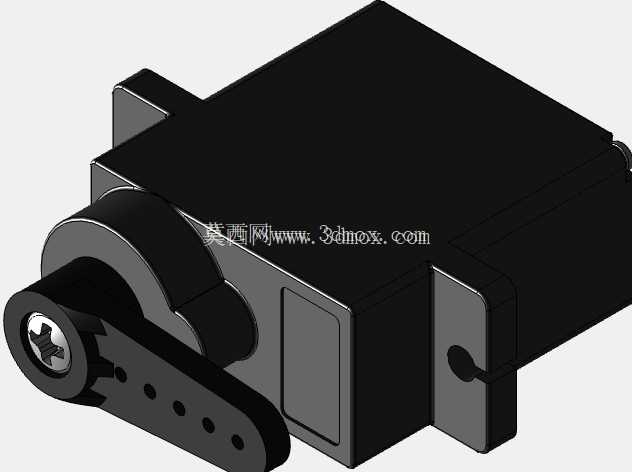

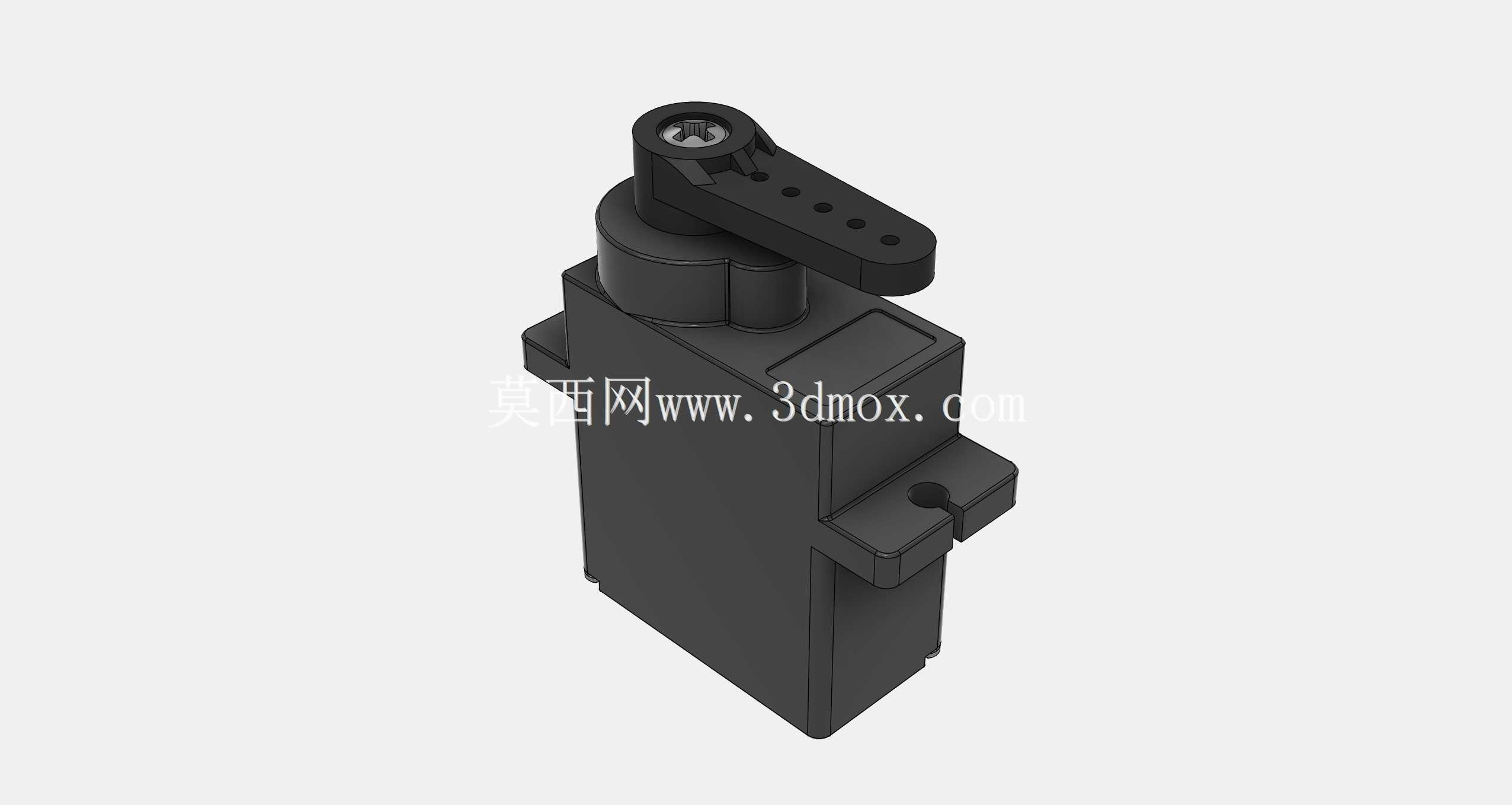

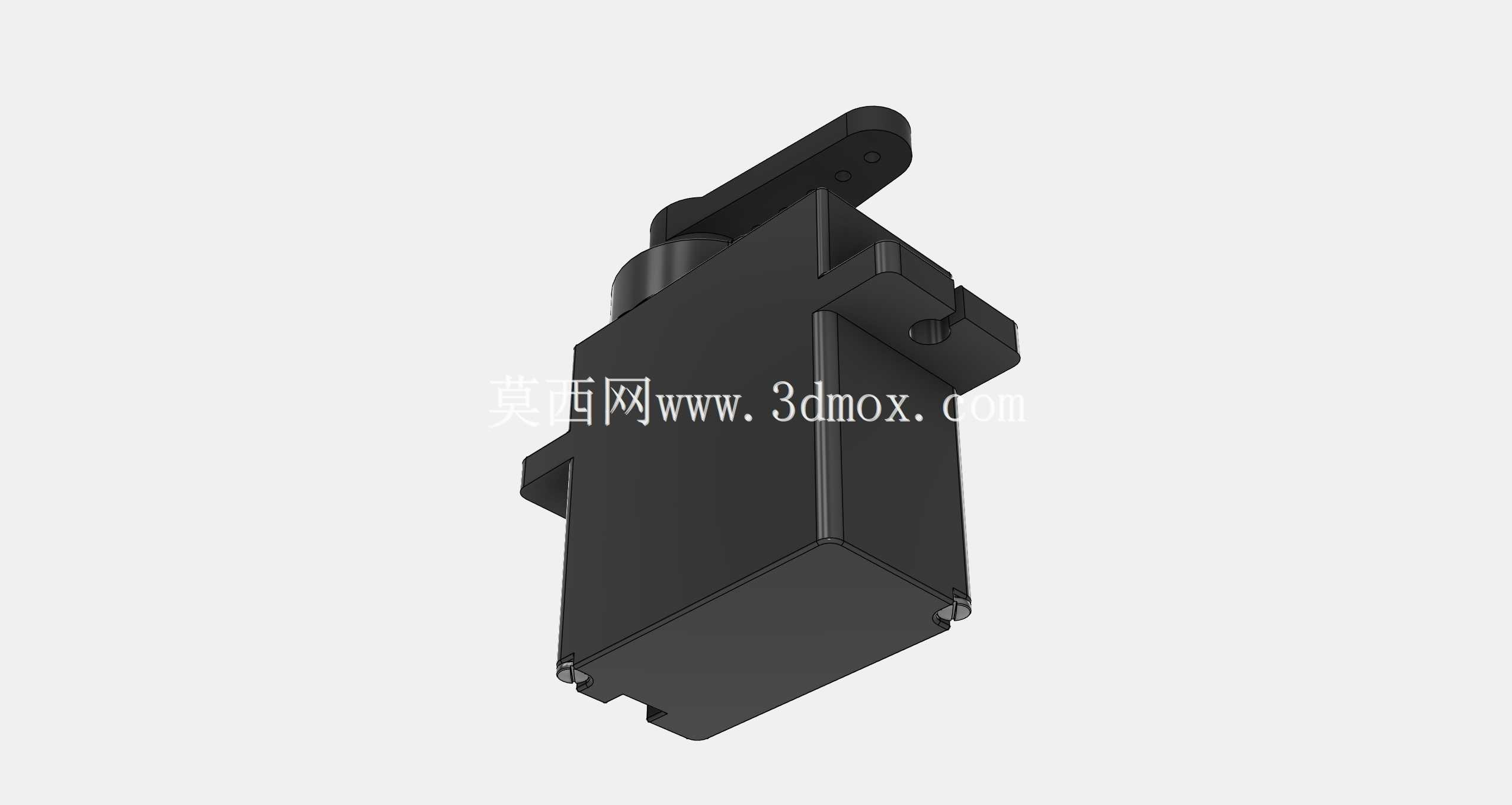

MG90S微型舵机结构三维建模

做小型航模、桌面级机器人结构设计的工程师，多半都接触过这类微型伺服执行件，很多人第一次做小型舵机驱动的机械结构，最先上手的就是这类尺寸紧凑的小扭矩舵机。从实际选型的角度说，这类微型舵机的安装边界是设计时最先要卡的参数，整体主体是近似长方体的注塑壳体，出线端在壳体尾部，侧面带两个对称的安装凸耳，凸耳上预留标准安装孔位，安装孔的中心距、孔径都适配小型结构件的常用M2螺丝规格，不需要额外做转接件就能直接固定在ABS、光敏树脂或者薄铝板的安装基板上，做结构堆叠的时候，要注意给顶部的输出摇臂预留足够的摆动空间，摇臂的转动行程覆盖0到180度区间，设计安装位时不能在摇臂摆动路径上布置其他结构件，避免运动干涉。

从功能特性上看，这款舵机采用金属齿轮组传动，相比同尺寸的塑料齿轮舵机，抗堵转能力、反复动作的磨损寿命都有明显提升，在频繁做往复摆动的场景下，比如小型机器人的关节转动、遥控车的转向机构、航模的舵面控制，不会因为短时间的负载冲击就出现打齿失效的问题。输出轴的齿形是标准的小型舵机花键规格，市面上通用的一字摇臂、十字摇臂、圆盘摇臂都能直接适配，不需要单独定制输出连接件，做结构迭代的时候可以根据不同的负载连接需求，快速更换不同长度、不同安装孔位的摇臂，缩短样机调试的周期。

实际应用场景里，这类微型舵机的适配范围非常广，除了常见的固定翼航模副翼、升降舵控制，小型四驱遥控车的转向机构，还大量用在桌面级教育机器人的关节驱动，比如小型机械臂的关节转动、双足机器人的脚踝俯仰动作，还有很多DIY电子项目里的自动开合结构，比如小型智能门锁的锁舌驱动、桌面云台的角度调整、自动投喂装置的出料挡板控制。在做这类项目的结构设计时，要注意舵机的驱动信号走线，壳体尾部的出线位置要预留走线槽，避免结构安装时压到导线造成绝缘破损，同时舵机本身的工作振动很小，安装时不需要额外加减震垫，只要固定螺丝锁紧到位，就能保证输出角度的重复定位精度满足小型项目的需求。

从建模思路上来说，还原这款舵机的三维模型时，首先要准确还原壳体的分型线位置，上下壳的配合止口、安装凸耳的拔模角度都要和实物一致，这样导出的工程图才能直接用于安装位的适配设计；内部齿轮组的传动比不需要完全拆解还原，但输出轴的中心高度、摇臂安装后的初始零位位置必须准确，因为这直接关系到结构运动仿真的结果是否符合实际，很多新手建模时容易忽略输出轴的中心高度偏差，导致做运动仿真时摇臂和壳体出现干涉，实际装配后才发现安装位不对，耽误样机进度。另外壳体侧面的定位凸台、尾部的出线槽尺寸也要精准还原，这些细节是做结构装配时的定位基准，比如很多集成安装架会靠侧面的凸台做舵机的周向定位，防止舵机在频繁正反转的时候出现壳体转动，导致输出角度偏移。

在选型匹配的时候，还要注意这类微型舵机的负载能力适配，它适合小扭矩、高精度角度控制的场景，不能用来驱动大负载的升降或者传动结构，如果项目需要更大的扭矩，就要更换更大尺寸的舵机型号，但在空间受限的小型项目里，这类微型舵机的体积优势是无法替代的，整体重量只有十几克，不会给小型航模或者轻量化机器人带来过多的负载负担，同时供电要求简单，常规的舵机驱动信号就能直接控制，不需要额外的驱动电路，对嵌入式开发的适配门槛很低，不管是学生做课程设计，还是工程师做小型功能样机，都是非常常用的标准执行件。建模的时候还要注意摇臂的安装孔位尺寸，不同长度的摇臂上的安装孔都是标准的1mm左右的小孔，用来连接连杆或者传动钢丝，这些孔的位置精度直接影响传动的线性度，建模时要按照标准摇臂的尺寸还原，方便后续做连杆机构的配合设计。
