双人翻滚传动连杆铰接结构设计

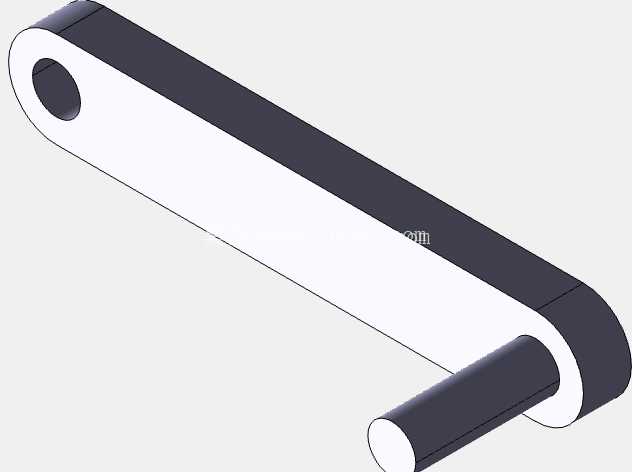

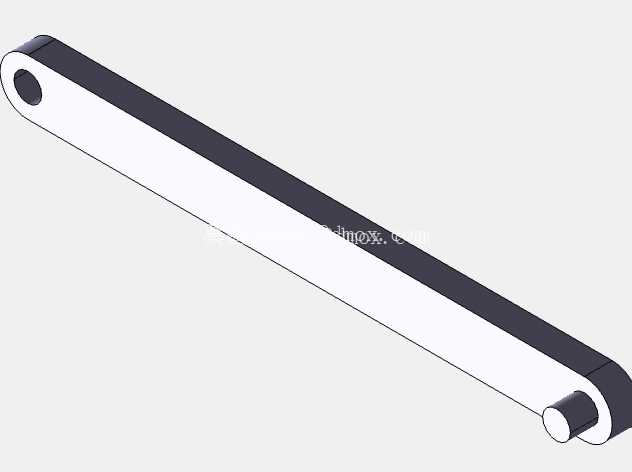

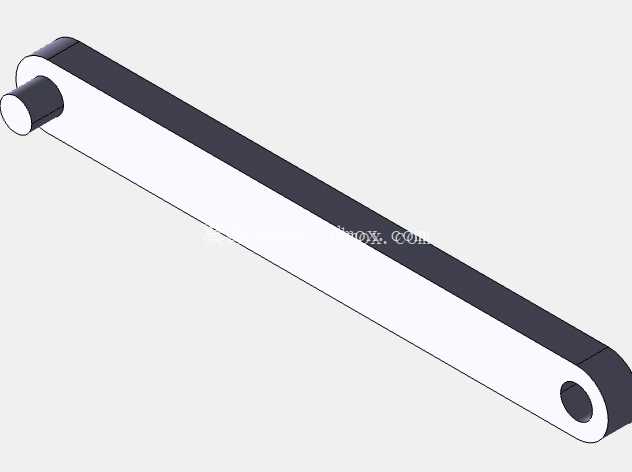

在自动化产线的工件翻转工位、游乐设施的联动摆臂机构、轻工机械的往复摆动单元里，这类带铰接端的长连杆结构是实现同步翻转动作的核心传力零件，区别于普通刚性连接杆，它的两端铰接孔位需要承受交变的径向载荷与小幅角向偏移，设计阶段首先要校核的就是孔位的配合公差与杆身的抗弯截面模量。从结构形态上看，该零件主体为等截面长条形杆身，一端为带通孔的圆头铰接端，另一端集成了伸出式销轴结构，这种一体化的设计减少了装配环节的销轴定位工序，同时避免了分体式销轴装配带来的同轴度误差，在实际工况中，杆身需要传递两端铰接点之间的扭矩与推拉力，当两端铰接点存在相对角位移时，杆身会绕两端孔的轴线做同步摆动，实现两个工位之间的动作联动，也就是常说的翻滚传动效果。

设计过程中，首先要确定两端铰接中心的中心距，这个尺寸直接决定了摆动端的行程范围，中心距过大时杆身的长径比会超出合理范围，高速摆动下容易产生挠性变形，中心距过小则无法满足动作行程的要求，通常会根据执行端需要的翻转角度，通过四连杆机构的运动学仿真反推中心距的合理区间，同时预留5%左右的尺寸余量用于装配调整。杆身的截面选择矩形截面而非圆形截面，是因为矩形截面在摆动平面内的抗弯惯性矩更大，相同截面积下能承受更大的弯曲载荷，同时矩形的平面结构更便于安装行程检测的触发挡片，不需要额外在杆身上焊接安装支座。两端的铰接孔采用基孔制间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证铰接转动的灵活性，又避免间隙过大带来的传动回程误差，孔的内壁需要做表面淬火处理，硬度达到HRC45以上，减少长期铰接转动带来的磨损，延长零件的使用寿命。

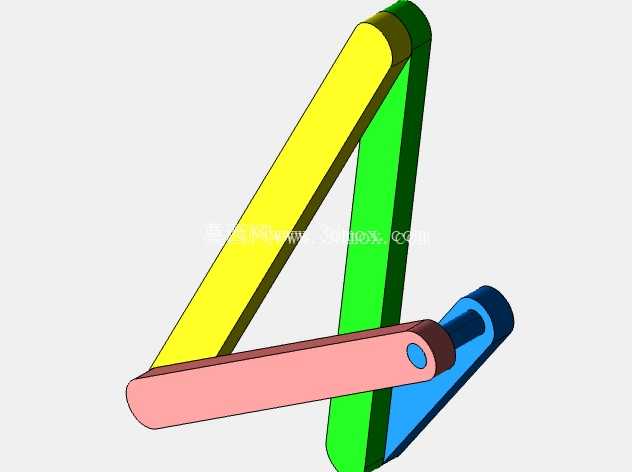

伸出端的销轴与杆身采用一体化加工成型，相比过盈装配的分体销轴，一体化结构不存在销轴松脱的风险，销轴的直径与配合端的轴承内圈尺寸匹配，销轴根部做R2的圆角过渡，避免应力集中导致的根部断裂，在实际安装时，销轴端需要配套轴用挡圈或者轴承端盖进行轴向定位，防止摆动过程中杆身发生轴向窜动。安装边界方面，该零件的安装空间需要预留杆身摆动的全行程范围，也就是以两端铰接中心为圆心、杆身中心距为半径的扇形区域内不能有其他结构干涉，尤其是杆身厚度方向的两侧，需要预留至少3mm的间隙，避免摆动过程中与周边的机架、管线发生剐蹭。在轻工包装机械的翻盒工位，这类连杆通常成对使用，通过两个连杆的同步摆动带动工装平台实现180度的翻转动作，完成包装盒的翻面工序；在小型游乐设施的双人摇摆座椅结构中，这类连杆作为主传力部件连接座椅支架与驱动曲柄，将曲柄的圆周运动转化为座椅的往复翻滚摆动，此时杆身的安全系数需要取到5以上，保证动载荷下的结构强度。

建模过程中，需要重点关注两端铰接孔的同轴度公差，以及销轴与杆身连接位置的拔模斜度，如果是采用注塑工艺加工的非金属材质连杆，拔模斜度取1.5度即可，如果是采用金属机加工的钢制连杆，则不需要拔模斜度，但要在孔位的端面加工倒角，去除毛刺便于装配。杆身的表面不需要做过多的装饰性处理，金属材质通常做发黑或者镀锌防锈处理即可，非金属材质则直接采用原料本色，减少不必要的加工成本。在做运动仿真时，需要给两端的铰接副添加转动摩擦系数，模拟实际工况中的铰接阻尼，验证杆身在极限摆动位置是否存在死点，以及驱动端需要的扭矩是否在选型电机的额定扭矩范围内，避免实际运行时出现卡滞或者电机过载的情况。另外，这类连杆的铰接位置需要定期加注润滑脂，减少转动副的磨损，设计时可以在铰接孔的侧面加工注油孔，直通配合面，方便后期维护时不用拆解结构就能完成润滑作业。
