曲柄连杆类运动轨迹演示机构

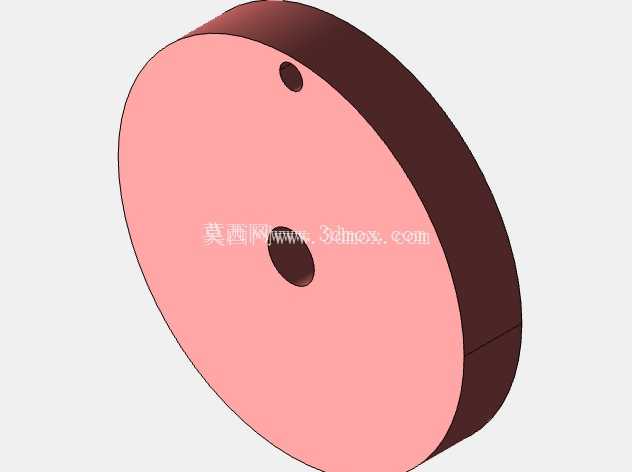

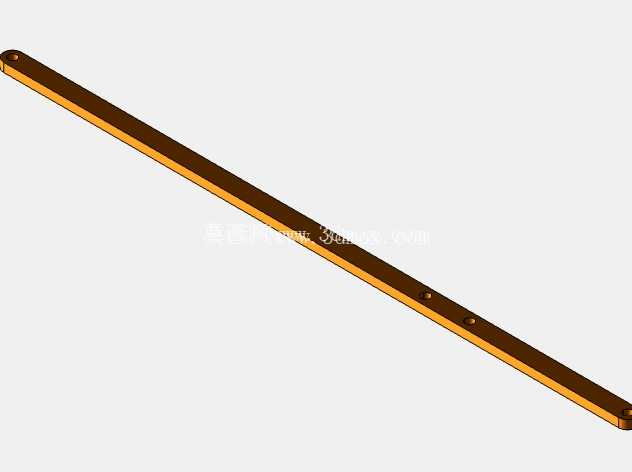

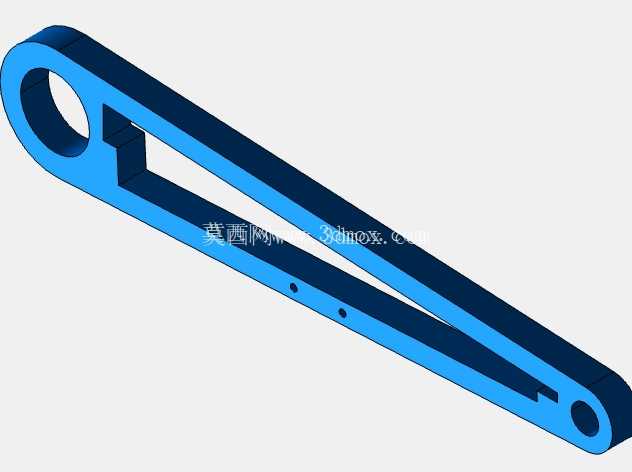

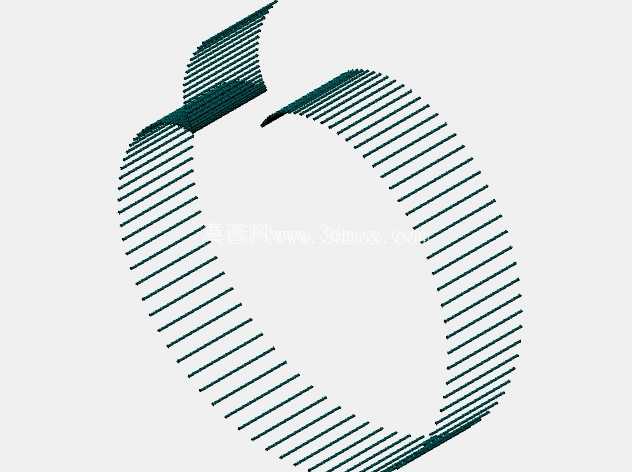

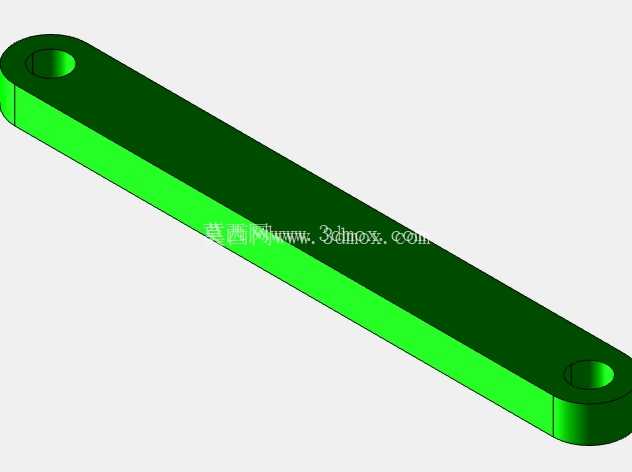

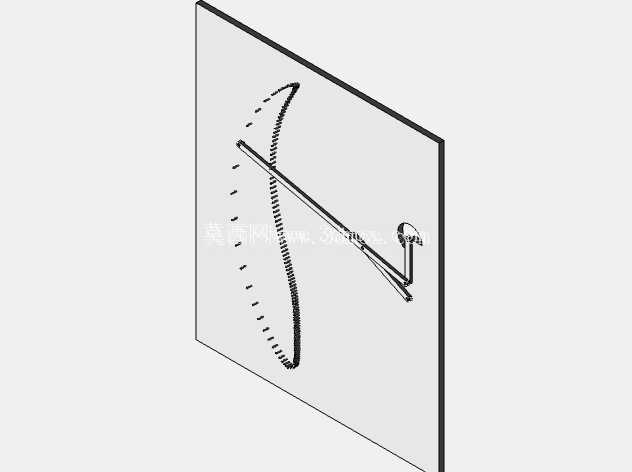

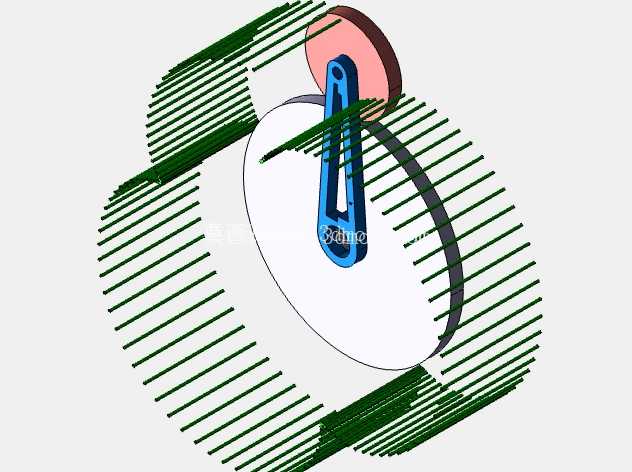

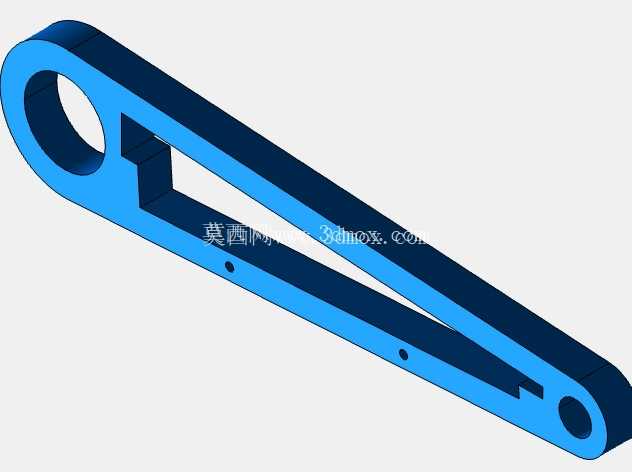

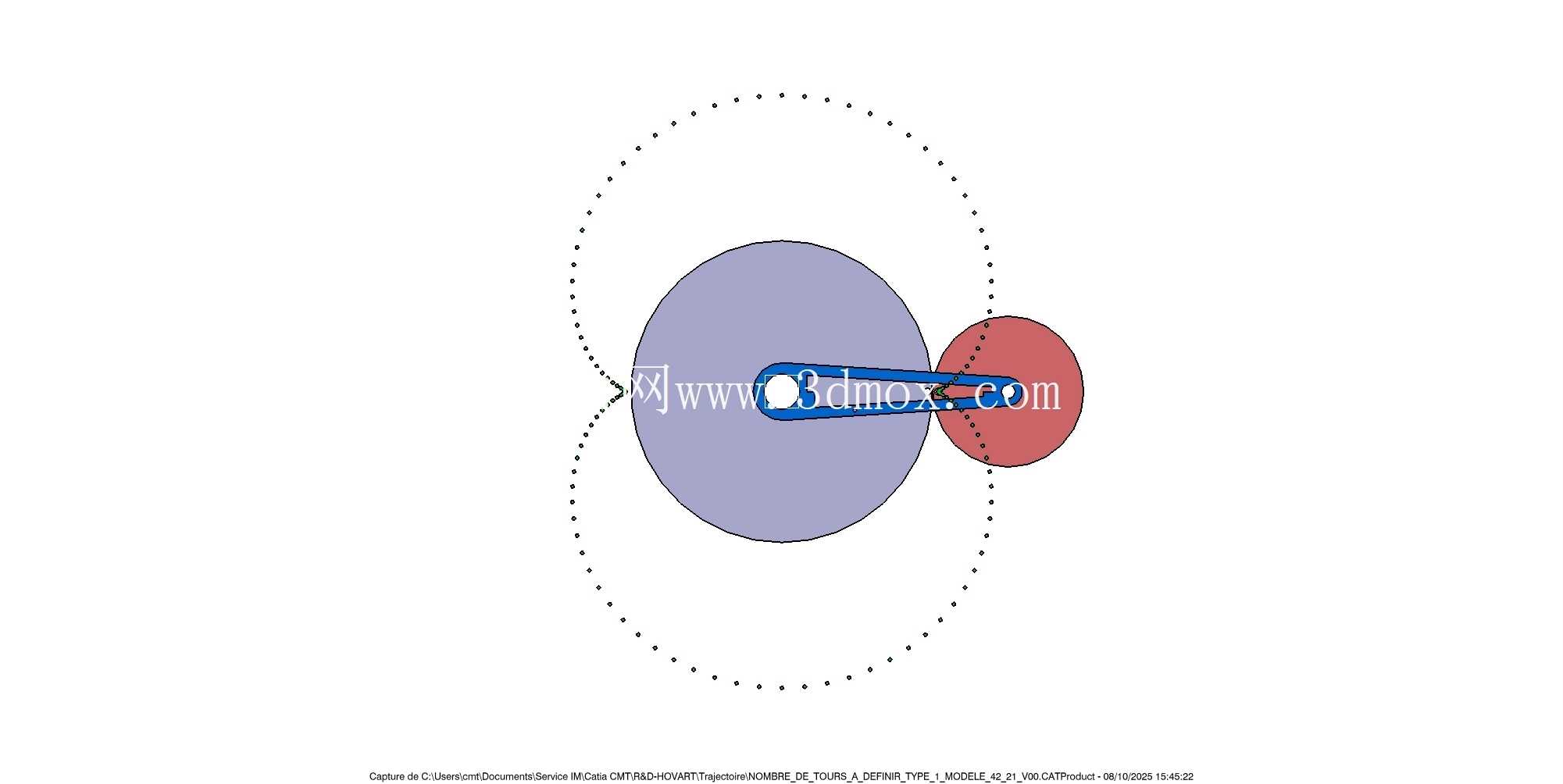

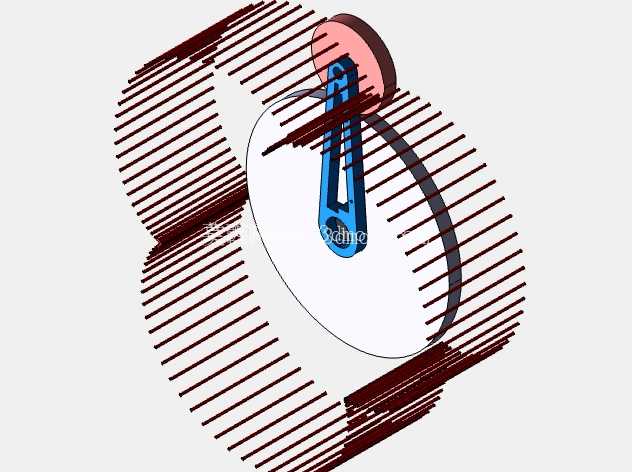

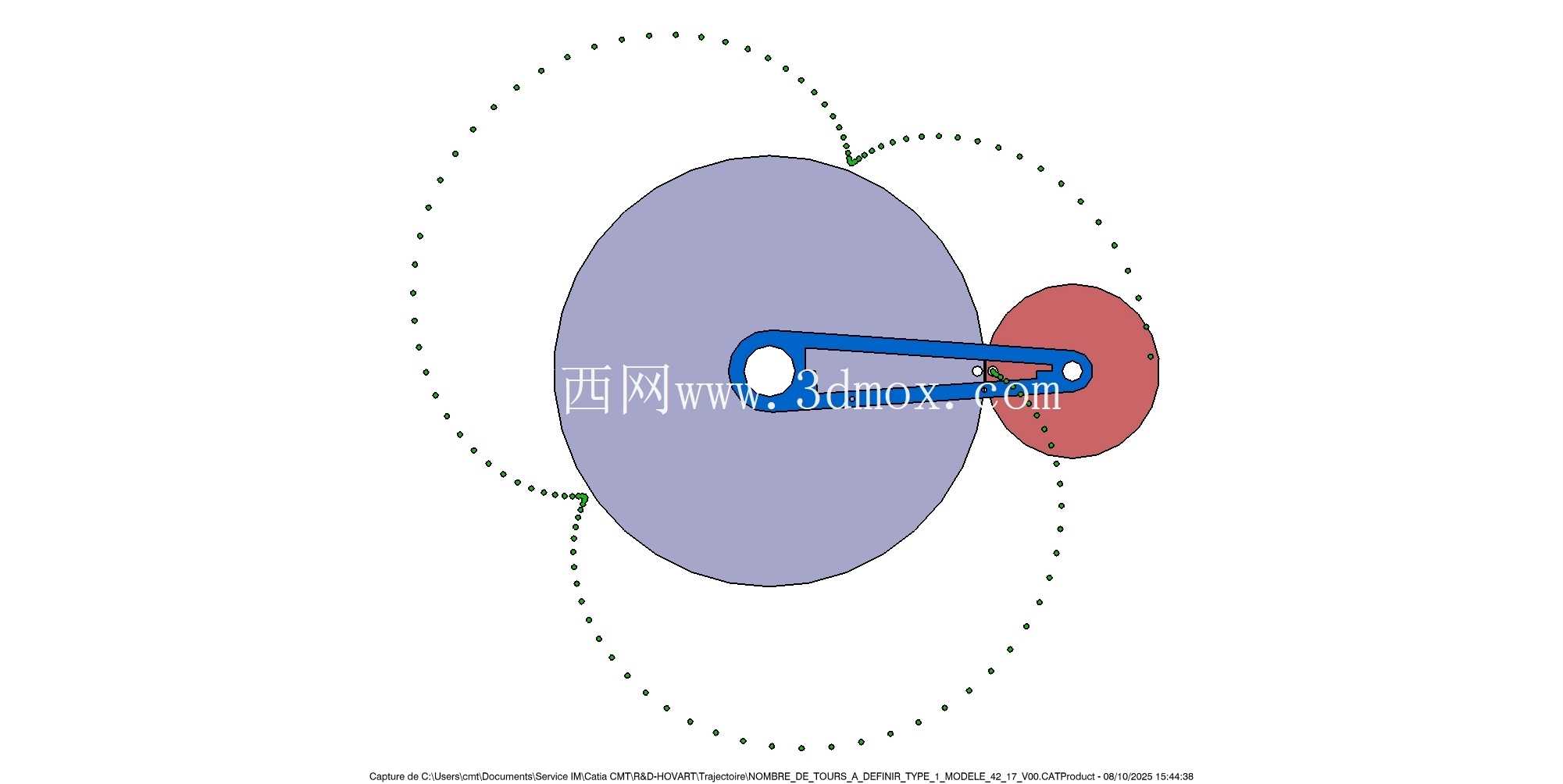

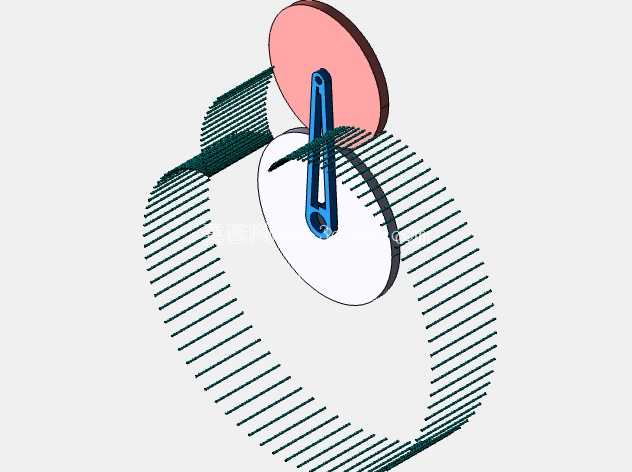

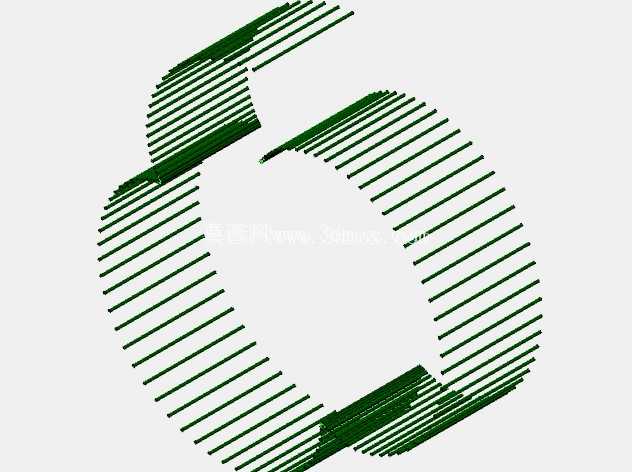

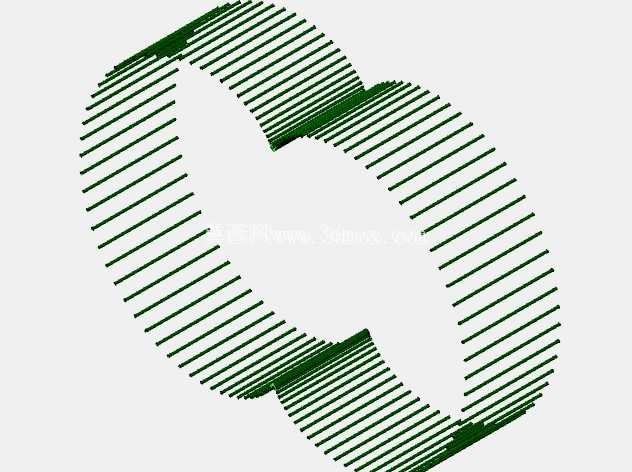

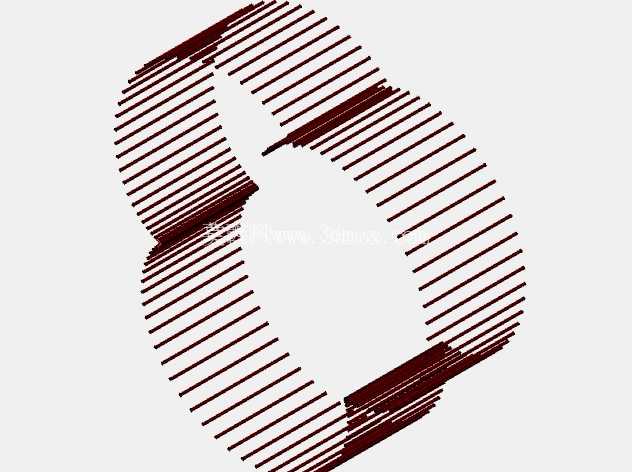

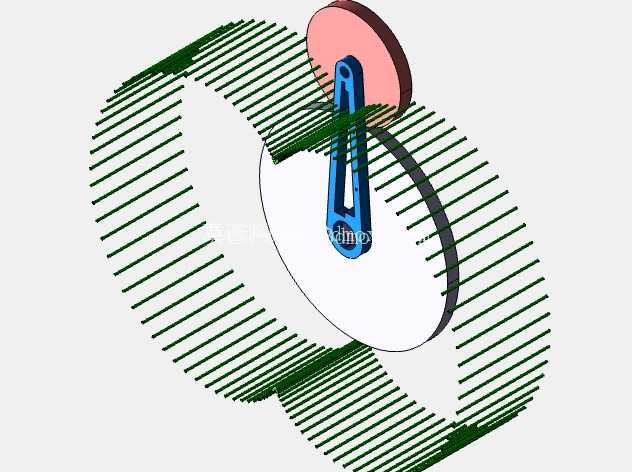

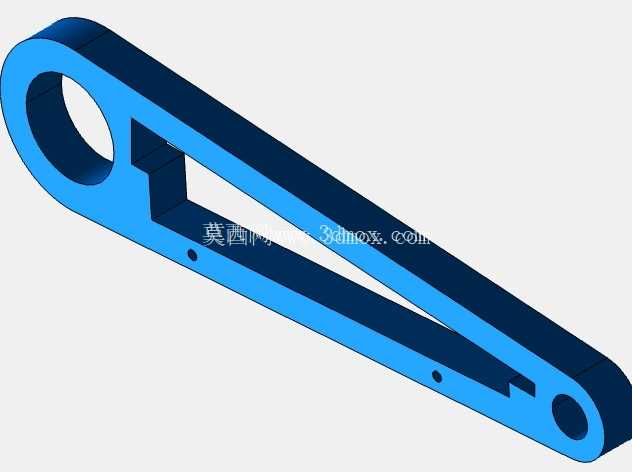

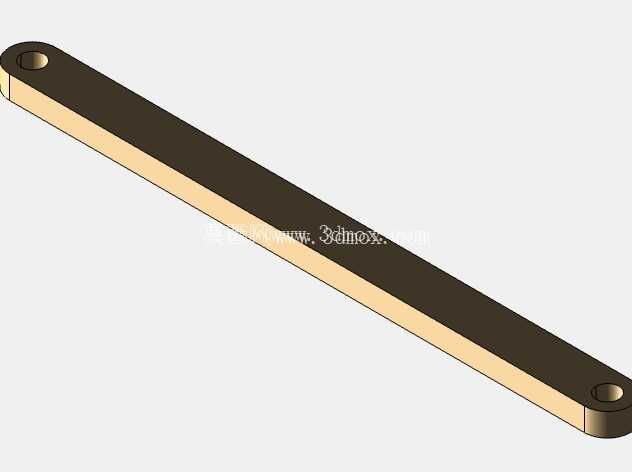

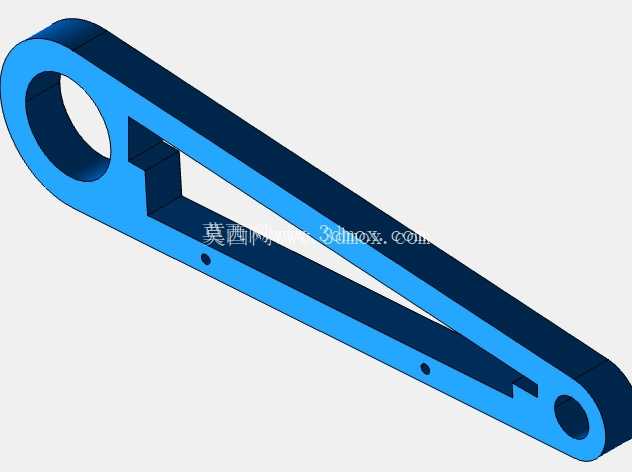

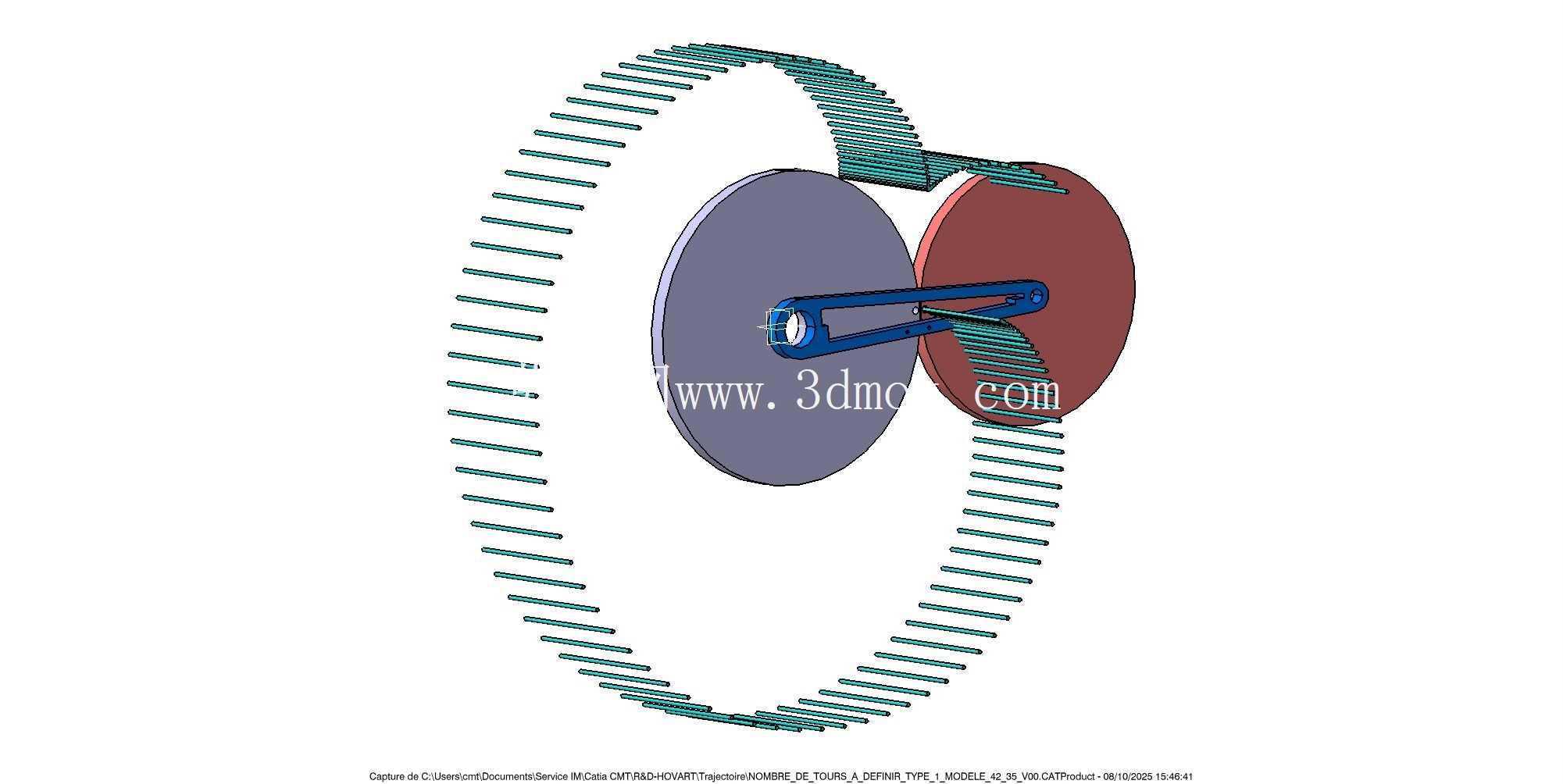

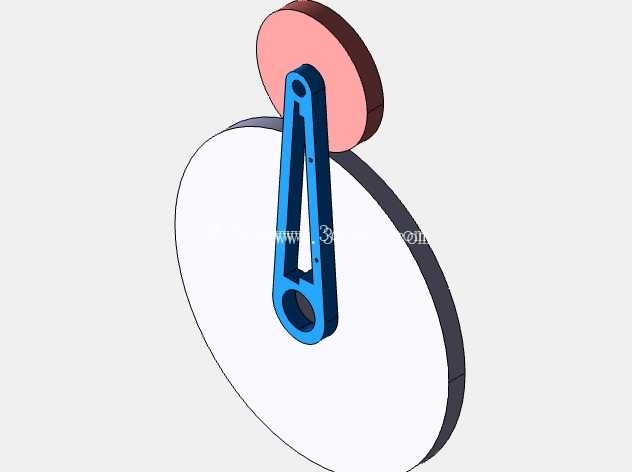

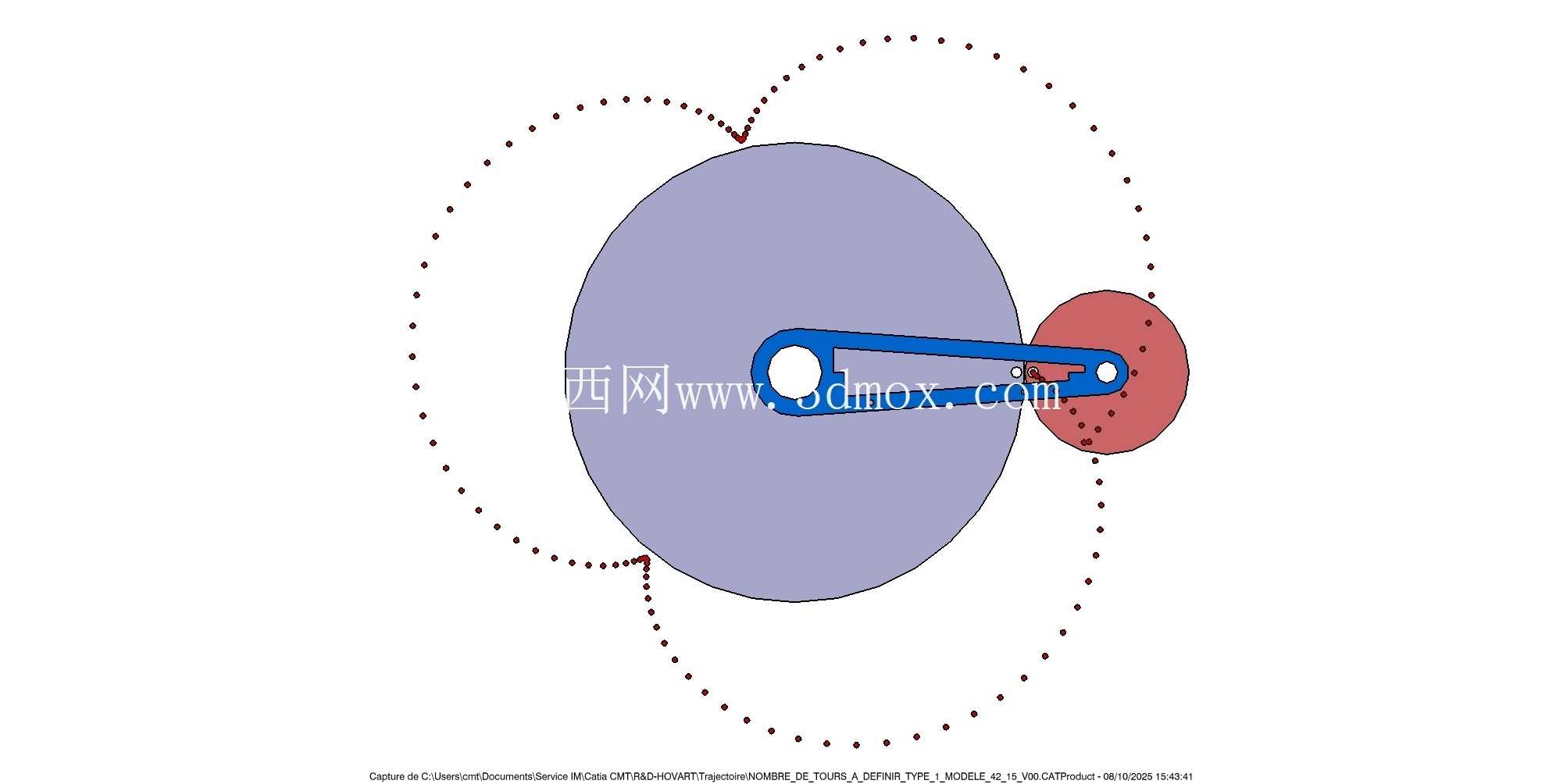

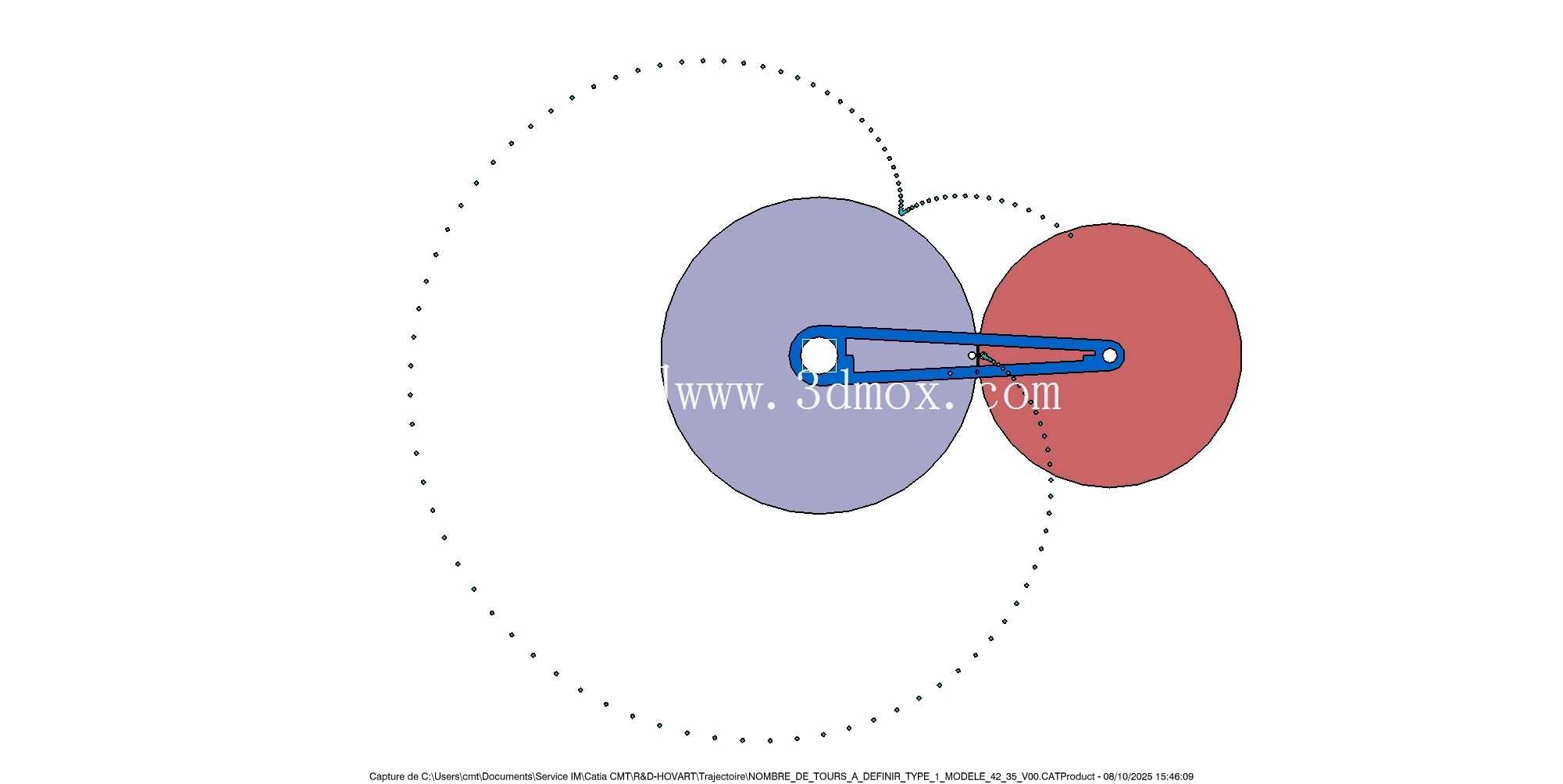

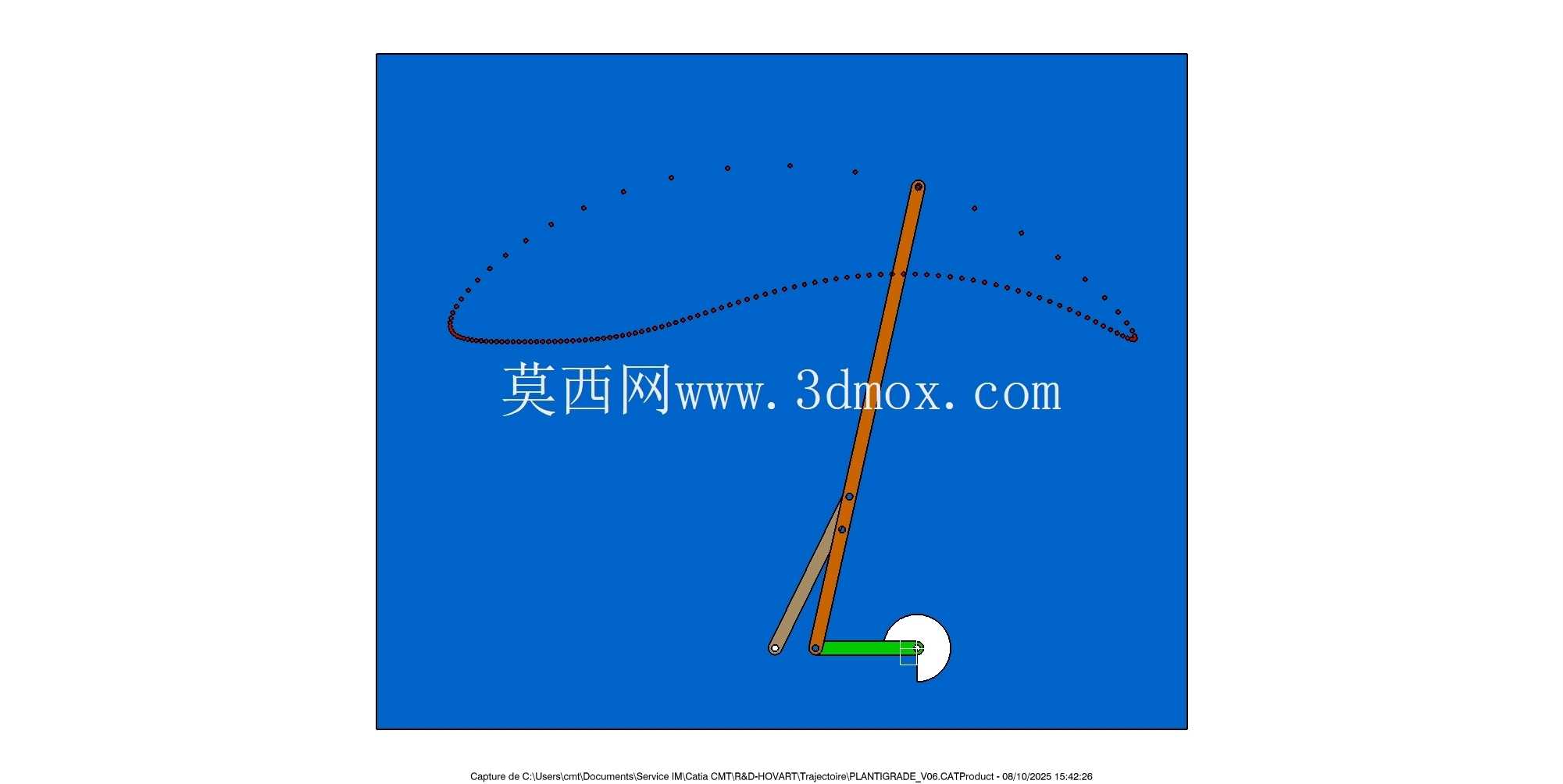

　　这套机构核心用于平面连杆机构的运动轨迹验证场景，在非标自动化设备的送料、分度、往复执行单元开发前期，工程师常需要通过这类轨迹演示机构，快速验证从动件的运动路径是否符合工位布局要求，避免直接加工整套工装后出现行程干涉、到位精度不足的问题。从结构组成来看，整套机构包含定轴转动的偏心轮、铰接在偏心轮偏心轴颈上的连杆、以及端部带铰接副的从动滚子，偏心轮作为主动件做整周回转时，连杆会带动端部的滚子沿特定的封闭曲线运动，图中黑色点迹就是滚子运动过程中留下的完整轨迹，这类带三个拐点的封闭轨迹，在多工位间歇送料机构中应用十分广泛，能够在一个回转周期内完成三个不同工位的停留与推送动作，相比槽轮机构冲击更小，传动更平稳。

　　设计这套机构时，核心需要控制的参数有三个：一是偏心轮的偏心距，这个参数直接决定了轨迹的整体幅面大小，偏心距越大，轨迹覆盖的范围越宽，对应的执行件行程也就越大；二是连杆的有效长度，连杆长度与偏心距的比值，会直接影响轨迹拐点的位置与曲率半径，当连杆长度过短时，轨迹的拐点会过于尖锐，机构运动到拐点位置时会出现传动角过小的问题，容易引发卡滞，而连杆过长则会让轨迹拐点变得平缓，无法满足多工位分度的位置精度要求；三是从动滚子的铰接点偏移量，也就是设计说明里提到的两个方向的偏移参数，调整这个参数可以微调轨迹各个段的相对位置，适配不同工位的中心距要求。

　　从安装边界来看，整套机构的安装基准是偏心轮的固定回转轴心，所有零件的安装都要以这个轴心为基准做同轴度校验，偏心轮的安装端面需要和安装底板保持垂直，端面跳动量需要控制在0.02mm以内，避免转动时出现轴向窜动，导致轨迹出现偏差；连杆两端的铰接副需要选用间隙配合的销轴，既要保证转动灵活无卡滞，又要控制径向间隙在0.01mm以内，间隙过大会导致轨迹出现明显的误差，无法满足设计预期。

　　在实际工业应用中，这类轨迹生成机构常被用在小型电子产品的组装设备上，比如端子插接、标签粘贴等工位，利用轨迹的特定段完成直线推送动作，利用拐点位置完成短暂停留，配合其他执行机构完成组装作业，相比采用伺服电机做插补运动的方案，这类纯机械结构的轨迹机构成本更低，运行稳定性更高，不需要复杂的电控程序调试，适合大批量标准化设备的应用。设计建模过程中，需要先通过运动学公式计算出各个铰接点的坐标范围，先绘制出理论轨迹曲线，再根据轨迹反推各个杆件的长度与铰接位置，建模完成后需要做运动仿真验证，逐帧检查从动件的运动路径是否和理论轨迹重合，检查各个铰接位置的传动角是否始终大于许用值，避免出现死点位置，同时还要检查各个零件在运动过程中是否存在干涉，尤其是连杆摆动到极限位置时，和偏心轮、安装底板之间的安全间隙需要保留至少2mm，避免加工装配后出现运动碰撞。这套机构的外形整体呈圆形布局，最大外轮廓尺寸由偏心轮直径与连杆最大摆动范围决定，安装时只需要固定偏心轮的转轴座，不需要额外的复杂支撑结构，整体占用安装空间小，适合在紧凑的设备内部布局，从动滚子的端部可以根据实际需求加装不同的执行端头，比如吸盘、推块、夹爪等，适配不同的作业需求。
