2.5mm孔径离心式叶轮风扇结构

这款小尺寸离心式叶轮结构，核心适配轴径2.5mm的微型驱动电机，在小型电子设备散热、微型负压吸附装置、便携送风模组这类对安装空间有严格限制的场景中应用广泛。不同于常规轴流螺旋桨式风叶的送风逻辑，该叶轮采用径向离心出风的结构设计，气流从叶轮中心的轴孔周边区域轴向吸入，经过多片曲面叶片的导流加速后，沿叶轮径向向外甩出，能够在有限的轴向安装尺寸下实现更高的风压输出，这也是其吸力表现优于同尺寸螺旋桨风叶的核心原因。

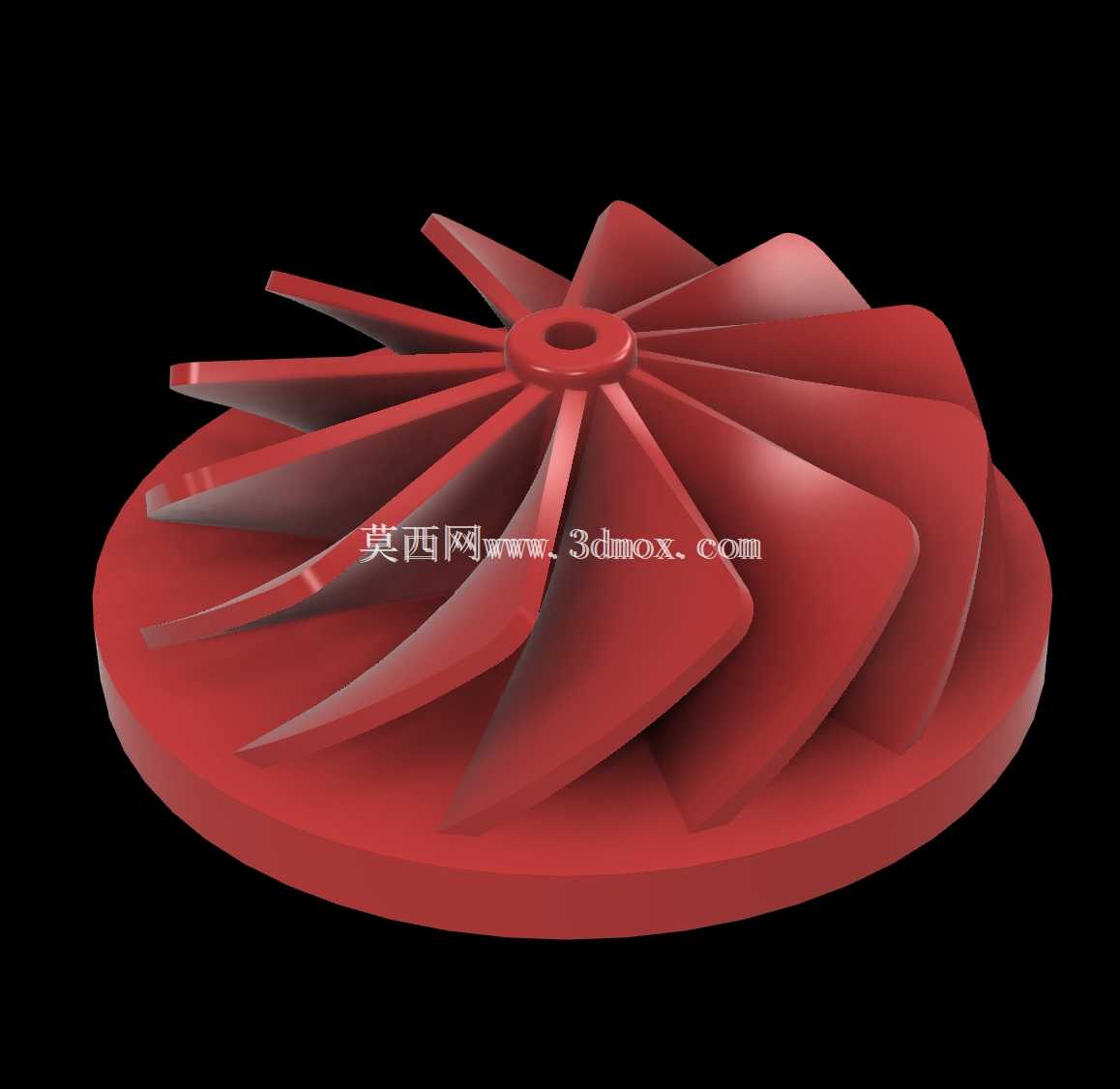

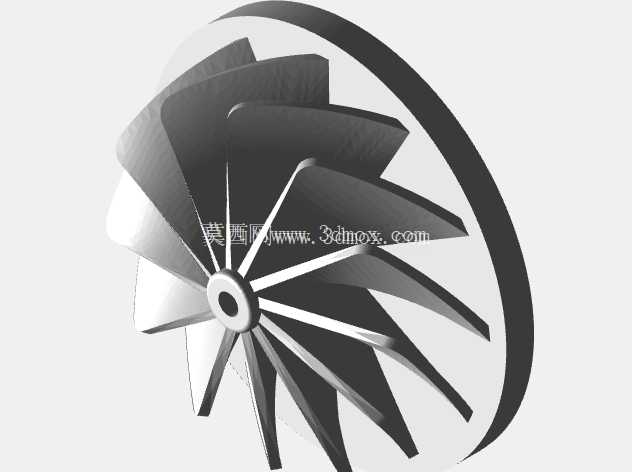

从结构设计细节来看，叶轮整体采用带底盘的半开式结构，底部的圆形底盘一方面可以约束气流流向，避免叶片根部的气流紊流损失，另一方面也能提升叶片根部的连接强度，避免高转速下叶片出现形变或断裂。叶片采用后向式曲面构型，每片叶片的型线都经过弧度优化，从靠近中心轴孔的位置平滑过渡到外圆边缘，叶片与中心轴座、底部底盘的连接位置都做了圆弧过渡处理，既减少了应力集中，也能降低气流在流道内的沿程阻力。中心轴孔的尺寸严格匹配2.5mm直径的电机轴，实际装配时需要注意轴与孔的配合公差，若轴径存在正偏差，可对轴表面做轻微打磨处理，避免过盈量过大导致装配后叶轮动平衡失效，高转速下出现脱落飞出的问题，这也是小尺寸高速旋转部件装配时需要重点关注的细节。

安装边界方面，该叶轮的轴向尺寸紧凑，外圆直径适配小型设备的内部风道空间，安装时需要保证叶轮与周边风道壁面保留均匀的径向间隙，间隙过小容易出现叶轮旋转时刮蹭壁面的问题，间隙过大则会导致气流回流，降低实际的风压与风量输出。动平衡是这类高速旋转叶轮的核心性能指标，设计时每片叶片的重量、型面角度都保持一致，中心轴孔与叶轮外圆保持严格的同轴度，避免高转速下出现振动、噪音过大的问题。在实际使用场景中，这类小尺寸离心叶轮常被用于微型桌面吸尘器的负压发生端、小型3D打印机喷头的散热模组、便携电子设备的主动散热系统，以及小型模型的动力送风结构，其高风压的特性能够在狭窄的风道内维持稳定的气流输送，相比同尺寸的轴流风叶，在需要克服一定风道阻力的场景下适配性更强。

设计过程中需要重点考量叶片的数量与角度匹配，该叶轮的叶片数量经过多轮迭代验证，既避免了叶片数量过少导致的气流脉动、噪音偏大问题，也不会因为叶片数量过多增加不必要的转动惯量，给驱动电机带来额外的负载。叶片的曲面弧度设计充分考虑了气流的入射角度，在电机常用的转速区间内，能够让气流平顺进入叶片流道，减少冲击损失，提升气动效率。中心轴座的厚度做了针对性加强，保证轴孔与电机轴的配合长度足够，避免高速旋转时轴孔磨损导致叶轮偏心。底部底盘的厚度均匀分布，在保证结构强度的前提下尽可能降低整体重量，减少电机的启动负载。实际装配时，除了轴孔的配合公差，还需要注意叶轮在电机轴上的轴向定位，确保叶轮安装到位后不会出现轴向窜动，与周边结构发生干涉。对于需要长时间连续运行的使用场景，还可以在轴孔位置增加耐磨衬套，提升叶轮的使用寿命，避免长期磨损导致的动平衡失效问题。
