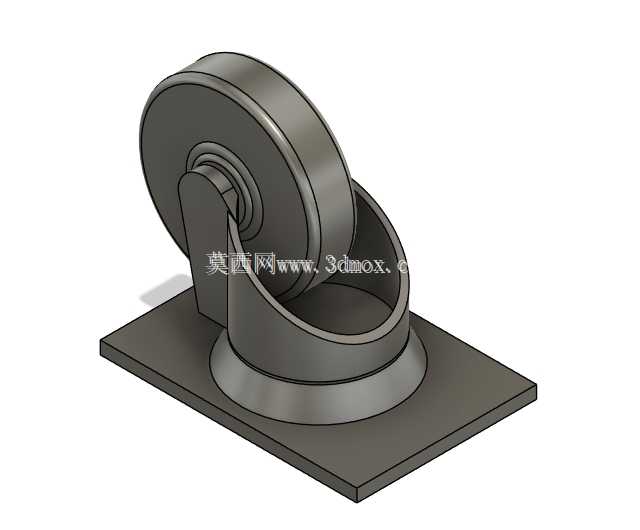

平板安装式重载万向脚轮结构设计

　　在车间周转工装、轻型移动设备、家居移动柜体、商用展示架等需要频繁移位又要保证静置稳定性的场景里，万向脚轮是决定移动体验的核心零部件，这款平板安装式万向脚轮的结构设计，完全围绕实际使用中的受力、转向、安装适配需求展开，没有多余的装饰性结构，每一处几何特征都服务于功能实现。从安装边界来看，这款脚轮采用方形平板作为安装基座，平板上预留的安装孔位适配市面上绝大多数标准脚轮安装间距，不需要额外打孔改造安装面，基座底部的回转支撑结构采用大直径圆弧过渡，既避免了应力集中导致的基座断裂问题，也能保证转向时的回转精度，不会出现转向卡滞、偏摆晃动感。

　　轮架部分采用双侧支撑结构，轮轴穿过滚轮中心后两端固定在轮架的两个支撑臂上，相比单侧悬臂的轮架结构，这种双侧支撑的受力更均匀，在承受偏载的时候不会出现轮臂变形、轮轴弯曲的问题，滚轮本身采用宽幅圆柱面设计，接触地面的面积更大，单位面积压强更小，不管是在环氧地坪、水泥地面还是铺有地砖的室内地面，都不会因为压强过大压伤地面，同时滚轮的曲面过渡做了圆角处理，越过地面小缝隙、小凸起的时候不会出现卡轮、颠簸的情况。转向结构的设计藏在基座和轮架的连接位置，内部的回转面做了低摩擦的配合设计，转向时不需要施加太大的力就能轻松改变行进方向，哪怕是脚轮承受额定负载的时候，转向阻力也不会出现明显上升，不会出现重载时转不动、转向发涩的问题。

　　在实际选型适配的时候，这款脚轮的安装高度属于中等偏低的范畴，安装后设备底部离地面的间隙不会过大，避免设备重心过高导致侧翻风险，同时也预留了足够的地面间隙，不会因为地面轻微不平整就刮蹭设备底部。轮架和基座的连接位置做了加厚处理，在承受冲击载荷的时候，比如推着设备越过小门槛、地面凸起的时候，冲击力会通过轮架传递到整个基座平面，不会因为局部受力过大出现焊缝开裂、结构断裂的问题。滚轮和轮轴之间的配合预留了合理的转动间隙，既不会因为间隙过大出现滚轮晃动，也不会因为间隙过小导致滚轮转动卡滞，在日常使用中不需要频繁加注润滑脂也能保持顺畅转动。从结构建模的逻辑来看，整个零件的建模顺序完全遵循实际加工的工艺顺序，先做安装基座的平板特征，再做回转支撑的凸台结构，之后搭建轮架的双侧支撑臂，最后装配滚轮和轮轴结构，所有的倒角、圆角特征都对应实际加工中的去毛刺、工艺倒角要求，没有建模时随意添加的非工艺特征，不管是用来做设备的BOM配套选型参考，还是用来做二次开发修改尺寸适配不同负载等级的脚轮设计，都能直接在原有模型基础上调整参数，不需要重新搭建基础结构。

　　在实际应用中，这类万向脚轮通常会和定向脚轮搭配使用，两个万向轮加两个定向轮的组合是最常见的配置，既可以保证直线行进时的方向稳定性，也能在转向的时候实现小半径转弯，甚至原地转向，这款脚轮的回转半径设计紧凑，转向时滚轮不会和安装基座发生干涉，哪怕是把安装平板紧贴设备底部安装，也不会出现转向时滚轮蹭到设备底板的问题。滚轮的宽度和直径比例经过合理匹配，直径足够大的同时宽度不会过宽，推动的时候滚动阻力小，转向时的侧向阻力也控制在合理范围内，不会出现转向费劲的情况。整个结构没有易损的小零件，所有的受力部件都是一体化结构设计，日常使用中不容易出现零件脱落、损坏的问题，使用寿命更长，维护成本更低。
