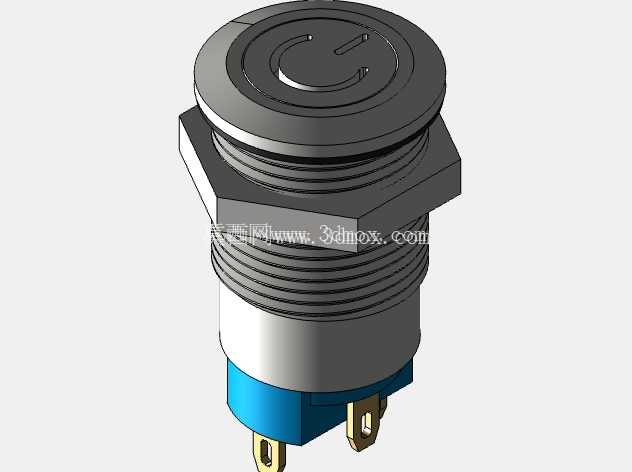

12mm带灯自锁瞬时金属按钮开关结构

做设备电控部分选型的时候，这类小直径金属按钮的出镜率一直很高，尤其是面板空间局促的小型设备、手持控制终端或者仪器面板上，12mm安装直径的规格刚好能平衡操作手感和空间占用。这次建模的这款带LED指示灯的金属按钮，首先要考虑的就是实际安装场景的适配性——很多户外设备、工业手持终端或者带油污的加工设备操作面板，对按钮的外壳材质有基础要求，金属外壳不仅抗磕碰，日常擦拭清洁的时候也不会像塑料按钮那样容易被清洁剂腐蚀，长期使用表面不容易留划痕，面板装配后的整体质感也更统一。

从功能层面来说，这款按钮同时覆盖瞬时触发和自锁保持两种使用需求，做结构设计的时候要把两种动作的内部行程卡准：瞬时动作的按压行程要控制在合理范围，按下去的反馈力度不能太硬也不能太软，太硬的话频繁操作容易让操作人员手指疲劳，太软又容易出现误触发；自锁结构的卡位要清晰，按下锁定的时候要有明确的触感反馈，再次按压解锁的回弹行程要顺畅，不能出现卡滞或者按下去弹不回来的情况。自带的多色LED指示灯是很实用的设计，红橙蓝绿白几种发光颜色可以对应不同的设备状态，比如红色对应设备故障、停止状态，绿色对应运行、就绪状态，蓝色对应电源接通，不用额外在面板上开孔装独立指示灯，一个元件就能同时实现操作触发和状态指示，能省不少面板空间，也能简化面板的布线工作量。

建模的时候首先要卡准安装边界尺寸：12mm的安装螺纹直径，配套的六角锁紧螺母的对边尺寸要符合通用五金件的标准，这样用户在实际做面板开孔的时候，直接按标准12mm开孔尺寸加工就行，不用单独调整开孔参数。按钮头部的厚度要考虑面板的安装厚度范围，螺纹段的长度要覆盖常用的薄板到中厚板的安装需求，从1mm厚的薄金属面板到5mm厚的塑料或者绝缘面板都能装牢，不会出现螺纹不够长锁不紧，或者螺纹太长突出面板背面太多干涉内部走线的问题。背面的接线引脚位置要做合理的排布，引脚的间距要符合常规接插件的适配要求，焊接导线或者插接端子的时候操作空间足够，不会因为引脚太近出现短路风险，引脚的粗细也要兼顾焊接强度和插拔力，既能承受常规的接线拉力，也不会因为太粗导致插端子的时候费劲。

设计按钮头部的符号标识的时候，要考虑长期使用的耐磨性，电源标识做在按钮头部的金属面上，不是后期印刷的涂层，避免频繁按摩擦掉标识，不管用多久都能清晰识别按钮功能。LED的发光区域要做匀光处理，不能出现局部亮斑或者暗区，不管是在强光环境下还是昏暗的车间里，都能清晰看到指示灯的状态，不会因为光线问题看错设备状态引发操作失误。按钮的防水结构也要做基础考虑，按钮头部和壳体之间的配合间隙要控制好，搭配密封圈就能实现基础的防泼溅能力，日常面板上溅到水、切削液或者灰尘，不会轻易进到按钮内部造成接触不良或者短路，适配车间、户外设备这类相对复杂的使用环境。

从实际应用场景来说，这类按钮能用的地方非常多：小型自动化设备的操作面板上，用来做启动、停止、复位的操作按键；手持示教器、便携检测仪器上，因为直径小，能在有限的手持空间里布置多个功能按键；改装类的车载设备、电控柜的辅助功能按键，金属外壳的质感和设备整体的工业风格也很搭；甚至一些民用的电子设备、音频设备上，这类金属按钮的质感也比普通塑料按钮好很多。建模的时候要把每个配合零件的公差考虑到位，螺纹部分的建模要符合标准公制螺纹的参数，用户如果要做二次修改或者出加工图，直接就能用，不用再重新调整螺纹尺寸；内部的弹簧、触点部分的结构虽然是封装在壳体内部，但建模的时候也要按实际的动作行程做结构，确保整个按钮的动作逻辑和实物一致，做设备装配模拟的时候，能准确看到按钮按下后的突出高度变化，避免设计面板的时候出现按钮按下去碰到内部元件的干涉问题。
