M5规格翼形手拧蝶形螺栓结构设计

在日常设备装配、工装夹具调试、小型机电产品维护以及民用五金组装场景里，无需额外工具就能完成松紧操作的紧固件一直是高频需求品类，蝶形螺栓就是这类应用里的典型选型。区别于需要配套扳手、螺丝刀才能施加扭矩的外六角、内六角螺栓，蝶形螺栓的翼形头部直接为操作者提供了施力握持结构，在需要频繁拆装、徒手操作、调试位临时固定的工况下，能大幅降低操作门槛，减少工具携带与切换的时间成本。

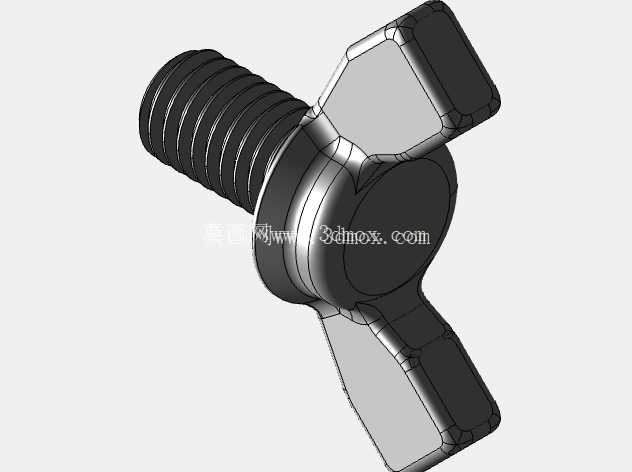

这款M5规格的蝶形螺栓，核心螺纹参数遵循公制粗牙螺纹标准，公称直径5mm，适配常规M5规格的螺纹孔、螺母配套使用，螺纹段长度覆盖常规薄板连接、小型组件叠装的常见厚度区间，安装时不需要额外加工避让沉孔，翼形头部的下表面直接作为压紧面，和被连接件表面接触完成锁紧。头部的两翼对称分布，单翼的握持宽度经过人机工程校核，成年操作者的拇指与食指可以稳定捏住两翼施加扭矩，不会因为棱边过于锋利造成操作时的手部压痕，也不会因为翼展过宽导致安装空间占用过大，在狭小的设备内腔、电控箱接线位、小型仪器外壳固定位都能顺利完成操作。

从结构设计的细节来看，这款螺栓的头部与螺杆衔接位置做了大圆角过渡处理，这个细节在实际生产和使用中作用明显：一方面，冷镦成型过程中，圆角过渡可以减少金属材料流动的应力集中，降低成型时头部开裂的不良率，提升批量生产的良品率；另一方面，在螺栓承受轴向拉力、反复拆装的交变载荷下，衔接位置的圆角可以分散应力，避免直角过渡带来的应力断裂风险，提升紧固件的疲劳寿命。两翼的外形做了弧面收边，没有尖锐的棱角，除了提升握持手感之外，也能避免安装过程中剐蹭相邻的线缆、薄壁塑料件，减少装配过程中的零件损伤。

实际选型应用时，需要注意这类蝶形螺栓的扭矩上限：因为是徒手操作，施加的锁紧扭矩远低于工具紧固的螺栓，所以它更适合用于低载荷、需要经常拆卸调整的连接位，比如设备检修门的快拆固定、工装夹具的可调挡块定位、小型电子产品的外壳拼接、户外露营装备的杆件连接、家具的可调脚垫固定等场景，不适合用于承受大振动、大拉力的重载连接位。安装时要注意被连接件的表面硬度，如果是木质、塑料等软质基材，建议搭配平垫使用，增大压紧接触面积，避免翼形头部压入基材表面造成锁紧失效；如果是金属件连接，要确认螺纹啮合长度不小于螺纹公称直径的1.5倍，保证螺纹连接的强度足够。

建模过程中，螺纹段采用真实的螺旋扫描特征构建，还原了公制螺纹的牙型角、螺距细节，头部的翼形曲面通过多段样条曲线拟合，保证两翼的对称度误差控制在紧固件公差允许范围内，所有棱边的圆角参数都参照实际量产的五金件标准设置，没有出现工艺上无法实现的尖角、薄壁结构，模型可以直接用于装配干涉检查、产品结构验证、3D打印样件测试等场景。在做整机装配仿真时，这款螺栓的模型可以准确还原安装所需的操作空间，帮助结构设计师提前评估装配工艺性，避免出现设计完成后螺栓安装位没有足够手指操作空间的问题，减少后期设计变更的成本。

很多刚接触结构设计的工程师容易忽略这类手拧紧固件的安装空间校核，往往只预留螺纹孔的位置，没有考虑手指捏住螺栓头部旋转时需要的周边空间，导致实际装配时操作困难，甚至无法完成徒手拧紧，这款模型的翼形尺寸完全参照行业通用的M5蝶形螺栓实物尺寸绘制，导入装配体后可以直接用来做空间校核，确认相邻零件和翼形螺栓的旋转路径之间没有干涉，保证设计的可装配性。同时，模型的细节还原度足够支撑产品渲染、装配说明书配图等用途，不需要额外做细节补全。
