单伺服驱动自适应柔性机械夹爪结构

项目分类:工业机器人 发布时间:2026-01-12 ID:1122168
  • 单伺服驱动自适应柔性机械夹爪结构
  • 单伺服驱动自适应柔性机械夹爪结构
  • 单伺服驱动自适应柔性机械夹爪结构
  • 单伺服驱动自适应柔性机械夹爪结构

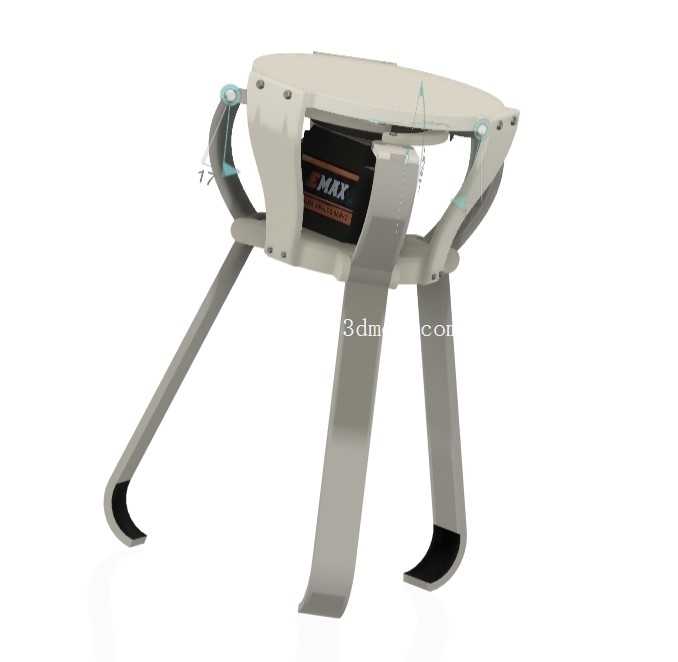

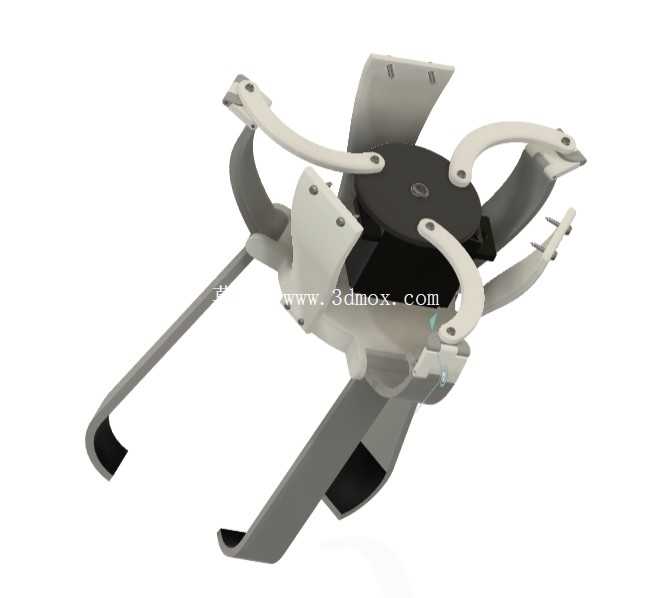

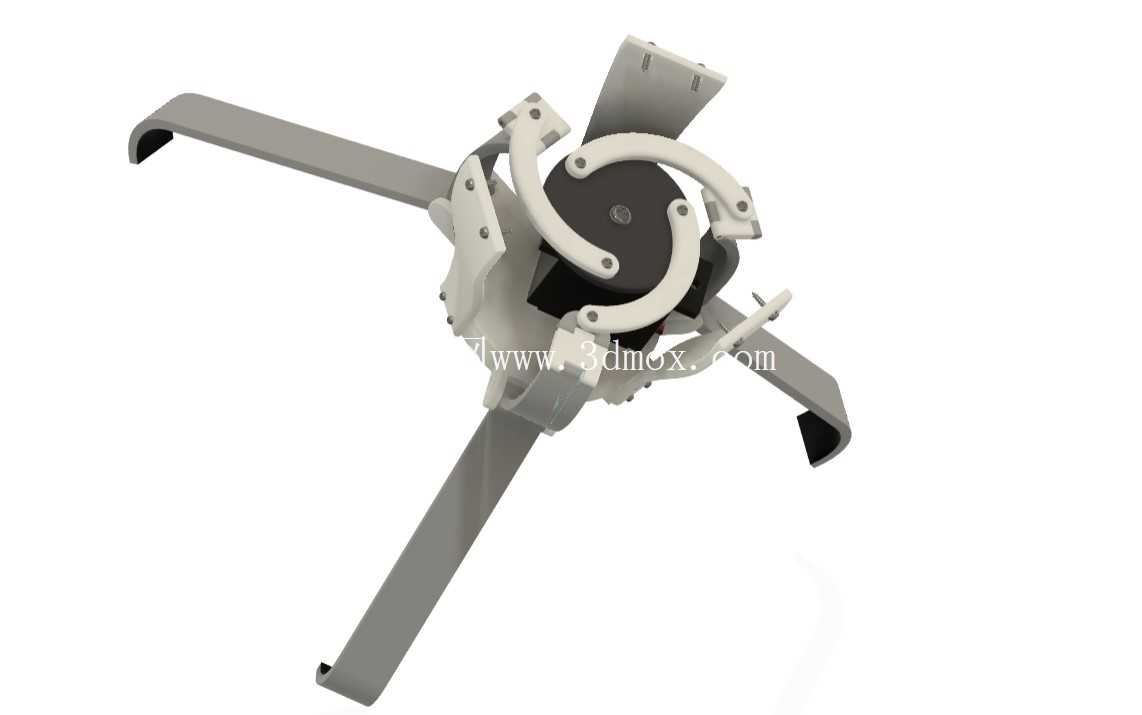

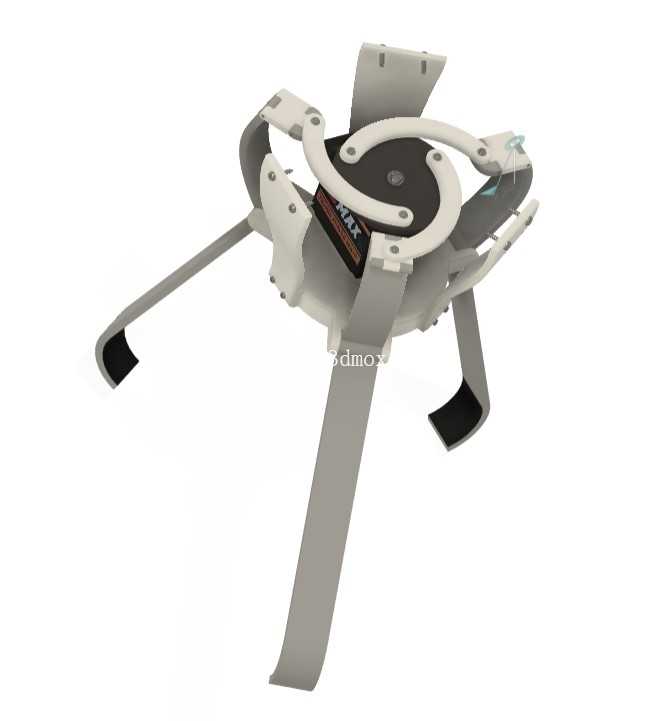

  从实际功能落地的角度看,这套夹爪的核心设计逻辑是用纯机械的连杆同步机构替代多电机的电控同步,三个夹持指通过根部的铰接连杆与中心驱动滑块连接,当伺服电机带动中心滑块做直线往复运动时,三个夹持指会绕各自的铰接支点同步摆动,实现等行程的开合动作,这种纯机械同步的结构不存在多电机控制的同步误差,三个夹持指的开合位置一致性可以靠加工精度直接保证,不需要额外的传感器做位置校准,在重复定位精度要求±0.1mm级别的搬运工位里,这种结构的可靠性反而比多电控关节的手爪更有优势。在工业机器人末端执行器的选型与设计场景中,这类单自由度夹持结构往往是中小负载搬运、分拣工位的高性价比选择,不同于多自由度自适应手爪需要多电机协同控制带来的成本攀升与控制复杂度提升,这套结构仅靠单个伺服电机作为动力输入,就能实现三指同步开合的夹持动作,在3C电子小件分拣、实验室样本转运、轻型注塑件取件这类对夹持力控制要求适中、被抓取工件外形规则度一般的场景里,能大幅降低末端执行器的配套成本与调试周期。

  设计过程中首先要明确的是安装边界,夹爪的顶部法兰直接适配常规轻型机械臂的末端安装孔位,整体外轮廓在完全收拢状态下的最大直径不超过120mm,完全张开时三个指端的最大包络直径可以达到180mm,能够覆盖绝大多数直径在30mm到160mm之间的规则柱状、块状工件的夹持需求,夹持指的末端做了向内弯曲的钩状结构,接触工件的位置贴有防滑橡胶垫,既可以在夹持表面光滑的工件时提供足够的摩擦力,也能避免刚性金属指面刮伤工件表面,针对一些外形带有轻微锥度或者不规则凸起的工件,夹持指的铰接位置预留了0.5mm的浮动间隙,在接触工件时可以产生微小的自适应偏转,保证三个指面都能和工件表面有效接触,避免单点接触导致的夹持不稳。

  从结构受力的角度考量,这套夹爪的驱动滑块采用了自润滑工程塑料材质,和金属导向柱之间的摩擦系数极低,长时间往复运动也不会产生明显的磨损间隙,伺服电机的输出端通过丝杆结构把旋转运动转化为滑块的直线运动,丝杆的导程选了2mm的小导程规格,配合伺服电机的扭矩输出,在指端可以产生最大15N的加持力,足够应对0.5kg以内的轻型工件搬运,而且小导程丝杆自带自锁特性,当伺服电机断电时,夹爪不会因为弹簧力或者工件自重自动松开,避免工位掉件的风险。很多做轻型工作站集成的工程师在选末端手爪的时候,往往会陷入追求多自由度、高自适应能力的误区,但实际上在70%以上的轻型搬运分拣场景里,被抓取的工件外形尺寸波动范围不会超过50mm,这种单自由度的同步夹爪完全可以满足使用需求,而且结构零件数量少,除了伺服电机和丝杆之外,剩下的结构件都是板材切割和简单机加件,后期维护更换零件的成本极低,不需要储备复杂的专用备件。在三维建模的过程中,这套结构的所有铰接孔位都做了公差配合标注,连杆和夹持指的连接位置预留了标准卡簧槽,装配的时候不需要额外做定制紧固件,全部采用标准内六角螺丝和卡簧就能完成整机组装,夹持指的外形做了轻量化的镂空处理,在保证结构强度的前提下把整体重量控制在320g以内,不会给负载1kg级别的轻型机械臂带来额外的负载负担,顶部的安装法兰做了沉头孔设计,安装螺丝不会突出法兰表面,避免和机械臂末端的走线产生干涉。

  实际落地测试的时候,这套夹爪配合4轴scara机器人做注塑件取件,单次开合的响应时间可以控制在0.2s以内,连续运行100万次循环之后,连杆铰接位置的磨损量不到0.02mm,重复定位精度依然可以保持在初始设计的公差范围内,相比气动夹爪需要配套气源、电磁阀的复杂配套,这种电驱动的单自由度夹爪只需要给伺服电机供24V电源、发送脉冲控制信号就能工作,在一些没有气源配套的教学实训台、桌面级机器人工作站里,适配性要比气动夹爪好很多。
