20公斤扭矩舵机带安装支架结构

在小型自动化执行机构、航模舵面控制、教育机器人关节、小型机械臂末端驱动这类场景里，大扭矩数字舵机一直是兼顾成本与控制精度的核心执行元件，这款20kg扭矩等级的舵机配套双侧安装支架的结构，刚好覆盖了多数中小负载摆动驱动的安装需求。从实际使用场景来看，这类舵机常被用在多足机器人的关节摆动、遥控模型的转向与舵面驱动、小型自动化设备的工位切换摆臂、视觉检测设备的角度调整机构上，20kg的堵转扭矩足以驱动100-300mm长度的摆杆完成10kg以内负载的角度定位，不需要额外搭配减速箱，直接输出摆动运动就能满足多数低速摆动工况的需求。

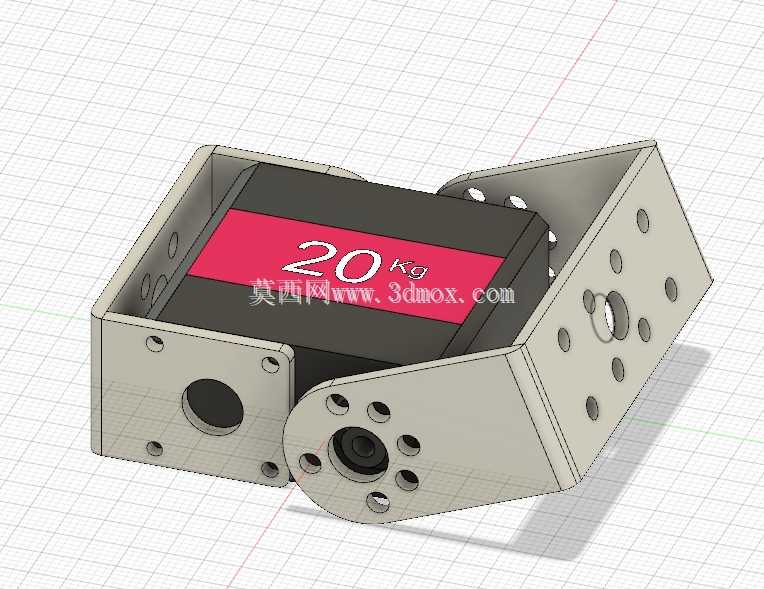

从结构设计思路来看，这款模型还原了舵机本体与配套安装支架的完整装配关系，舵机主体采用标准大扭矩舵机的方形壳体布局，输出轴端采用双侧支撑的U型支架设计，区别于单臂安装的舵机支架，双侧固定的结构可以抵消输出轴受到的径向弯矩，避免大负载下舵机输出轴受径向力出现扫齿、壳体开裂的问题。支架上的安装孔位完全匹配标准20kg舵机的安装孔距，两侧支架的连接孔采用多组等距圆孔布局，既可以通过不同孔位调整安装高度，也能兼容不同摆臂的连接需求，输出轴端的花键孔完全匹配标准金属舵盘的齿形，不需要二次加工就能直接装配标准舵盘使用。

从安装边界尺寸来看，舵机本体的长宽尺寸符合标准大扭矩舵机的通用规格，壳体长度约40mm，宽度约20mm，高度约27mm，配套的U型安装支架总宽度约62mm，支架两侧的安装板厚度约2mm，安装孔的孔径适配M3规格的固定螺丝，输出轴中心到支架底面的高度约15mm，这个安装尺寸可以直接替换市面上多数同扭矩等级的标准数字舵机，不需要修改原有设备的安装孔位。舵机本体的出线端预留了标准的舵机三线接口位置，模型还原了接口的凸起定位结构，装配时可以直接对应走线槽的位置，避免线材与运动部件出现干涉。

在功能特性上，这款舵机的结构设计充分考虑了实际装配的工艺性，支架与舵机本体的连接采用螺丝直连的方式，没有复杂的卡扣结构，后期维护更换舵机时只需要拆卸4颗固定螺丝就能完成替换，不需要拆解整个执行机构。支架上的镂空孔位除了安装固定的作用外，也能减轻支架自身的重量，在航模、移动机器人这类对自重敏感的场景里，轻量化的支架可以降低整体运动负载，提升动态响应速度。输出轴端的轴承位结构也在模型里做了还原，金属输出轴搭配铜套或者滚珠轴承的支撑结构，能承受更大的径向负载，长时间往复摆动也不会出现轴晃动的问题。

从结构设计的细节来看，模型还原了舵机壳体上的定位凸台，安装支架上对应位置做了定位凹槽，装配时可以快速对齐孔位，不会出现安装错位导致的螺丝孔滑牙问题。支架的折弯处做了圆角过渡，避免应力集中导致支架受冲击时出现断裂，所有安装孔的边缘都做了沉孔设计，M3螺丝安装后螺丝头不会突出支架表面，避免与周边运动部件出现刮擦。舵机本体上的标签区域也做了结构还原，对应的凹陷位置刚好可以粘贴参数标签，不会因为标签凸起影响装配间隙。

在实际选型适配时，这款结构的安装尺寸兼容性很强，既可以用在双轴摆动的关节结构里，也可以拆掉一侧支架作为单臂输出的舵机使用，支架上多余的安装孔位可以用来固定限位开关、角度传感器等辅助元件，不需要额外设计安装座。对于做小型机器人、自动化执行机构的结构工程师来说，这个模型可以直接导入装配体里做干涉检查，提前验证舵机安装后与周边结构的间隙，避免实际加工后出现安装空间不足、运动行程干涉的问题，尤其是做摆臂类机构时，可以直接在模型里模拟舵机0-180度摆动的全行程，验证摆臂运动范围内是否会碰到周边的线束、壳体等部件，大幅缩短结构设计的验证周期。
