超微型1.5克伺服电机结构设计

做微型航模和小型室内机器人结构设计的工程师，大多遇到过动力执行件重量和安装空间卡脖子的问题——尤其是翼展不足20厘米的室内固定翼、掌心级四轴无人机，或是重量控制在百克级别的桌面微型机器人，每1克的重量冗余都要反复抠，执行件的安装边界甚至要精确到0.1毫米级别，这款超微型1.5克伺服电机的结构设计，刚好瞄准这类极限轻量化场景的需求。

从实际使用场景来看，这类超微型伺服的核心应用集中在三个方向：首先是室内遥控飞行器的舵面控制，包括微型固定翼的副翼、升降舵偏转，微型直升机的斜盘舵机驱动，这类场景要求执行件本身重量不能超过整机起飞重量的5%，否则会直接影响整机重心配平与飞行续航；其次是微型仿生机器人的关节驱动，比如指甲盖大小的爬虫机器人腿部摆动、微型机械臂的末端关节动作，这类场景对输出扭矩的稳定性、动作响应延迟有明确要求；还有一类是精密小型装置的位姿调整，比如微型摄像头的云台偏转、小型光学组件的角度微调，这类场景需要执行件具备极小的回程间隙，保证调整精度。

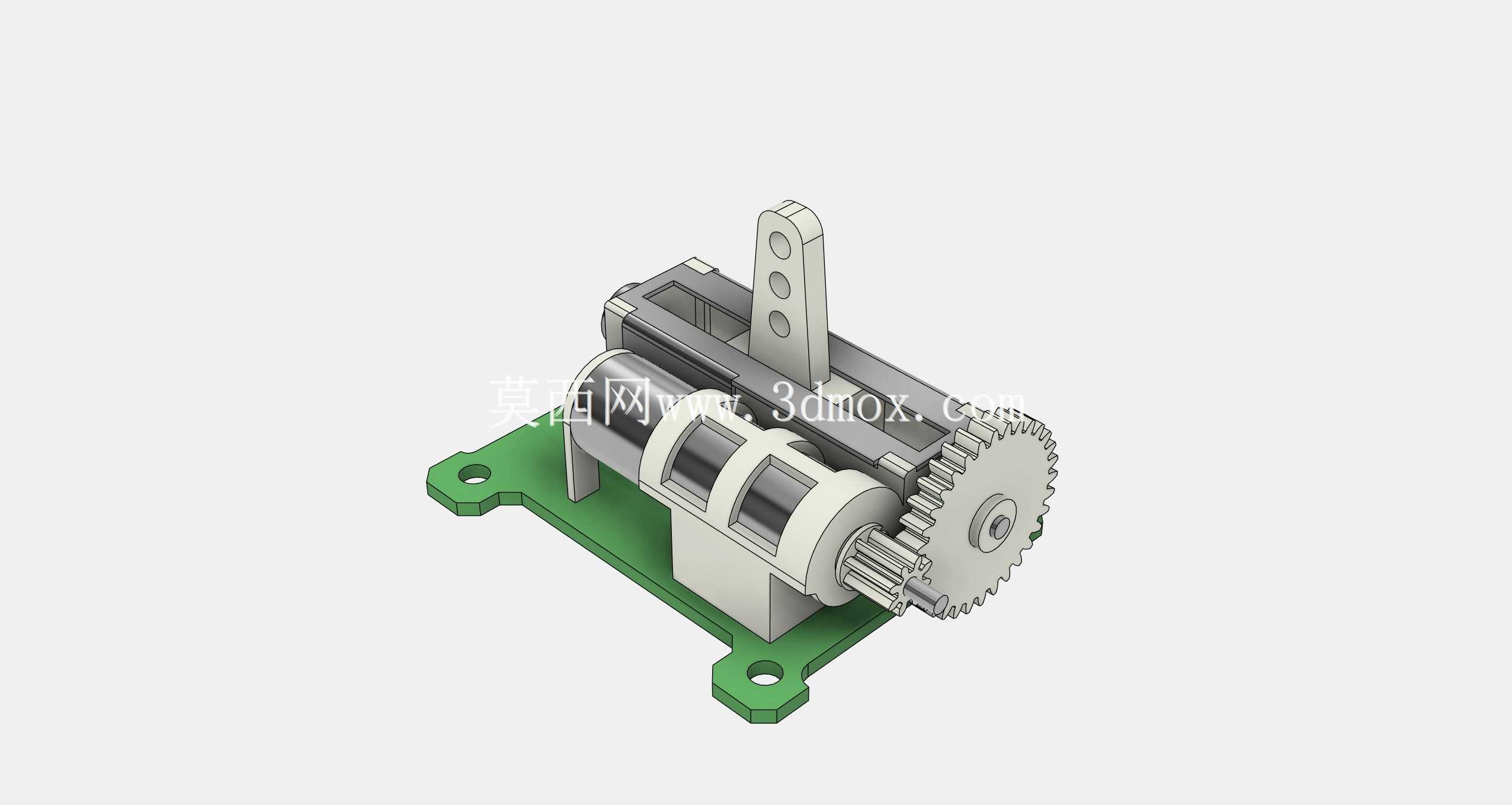

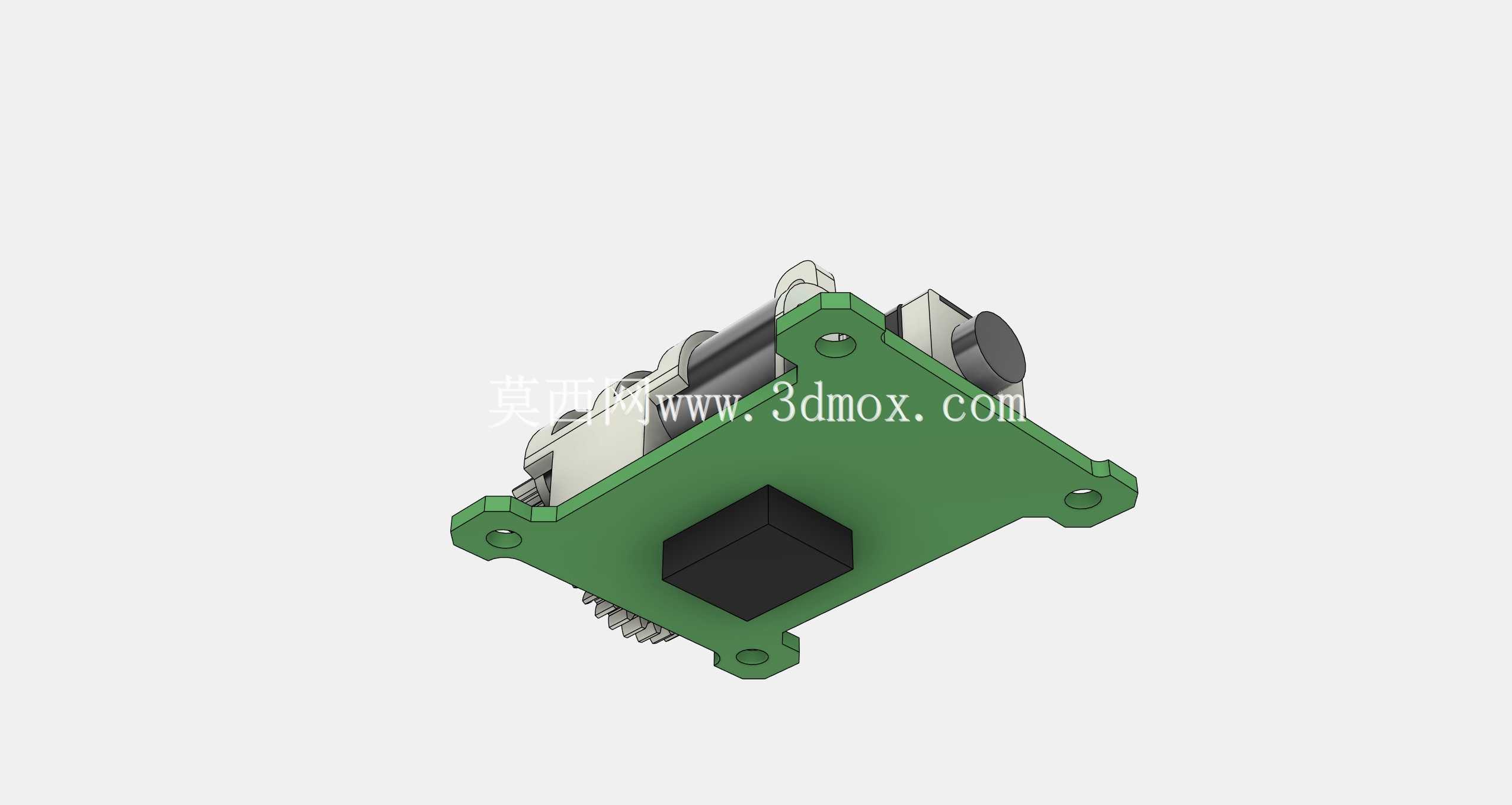

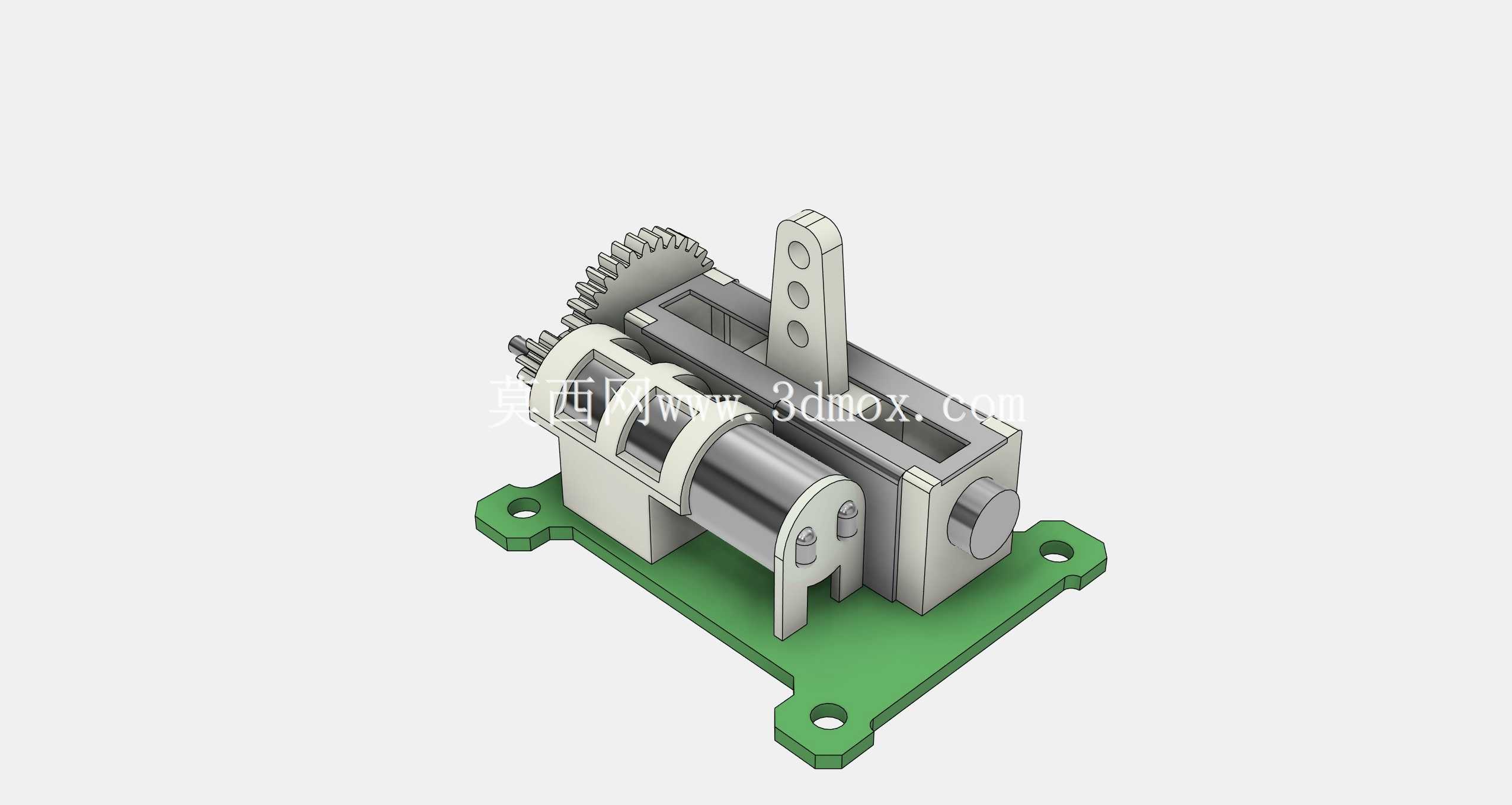

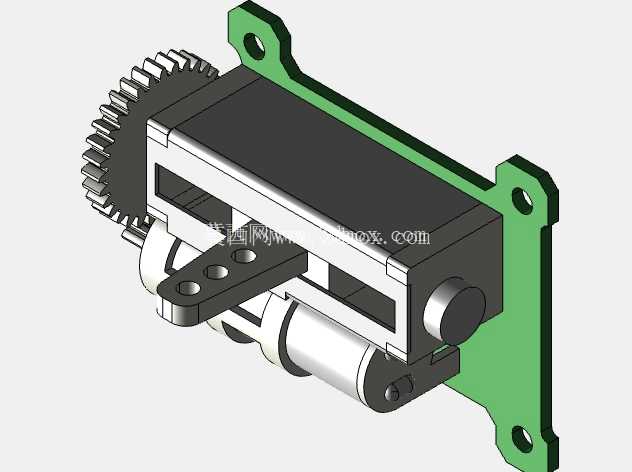

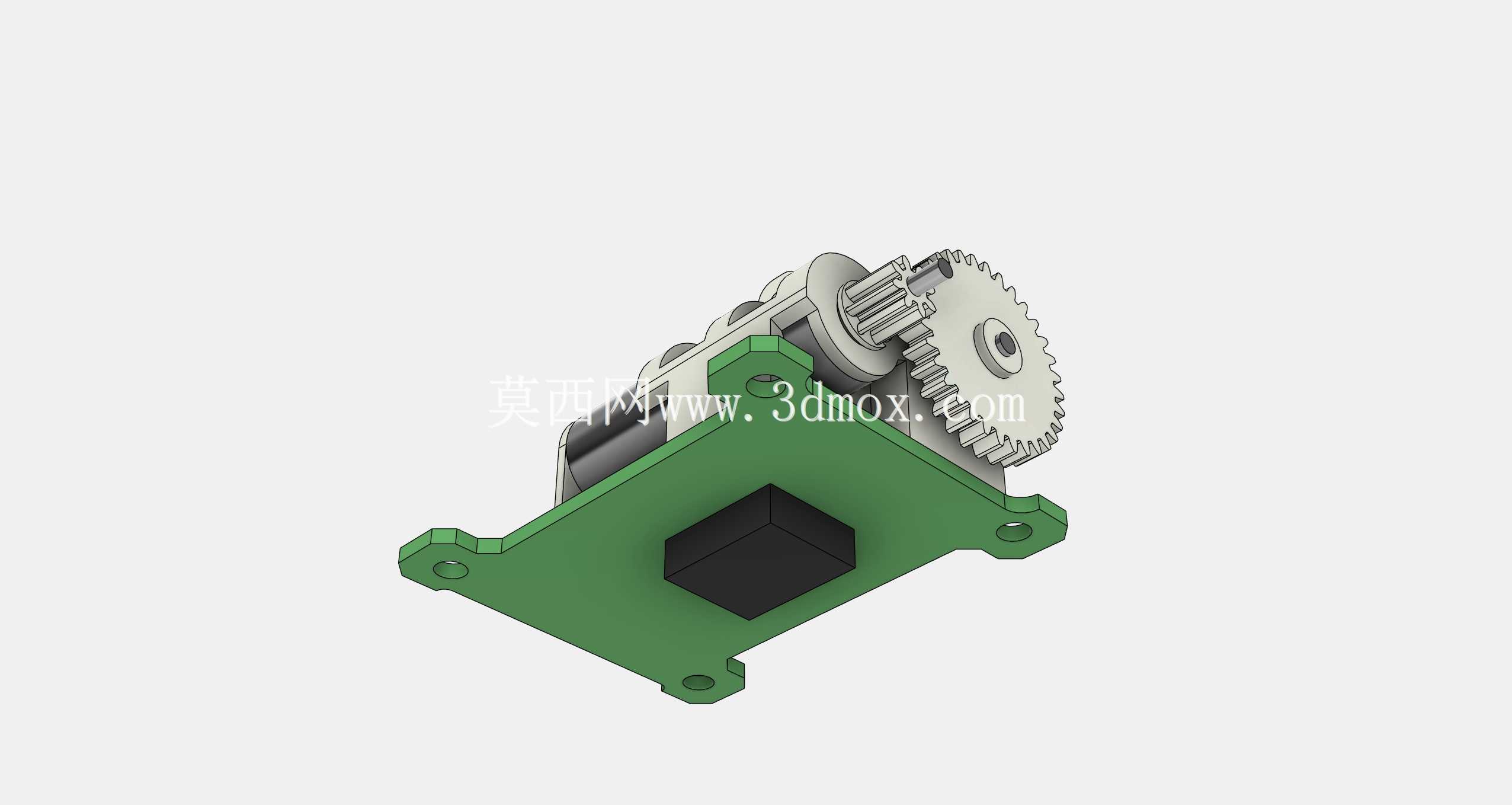

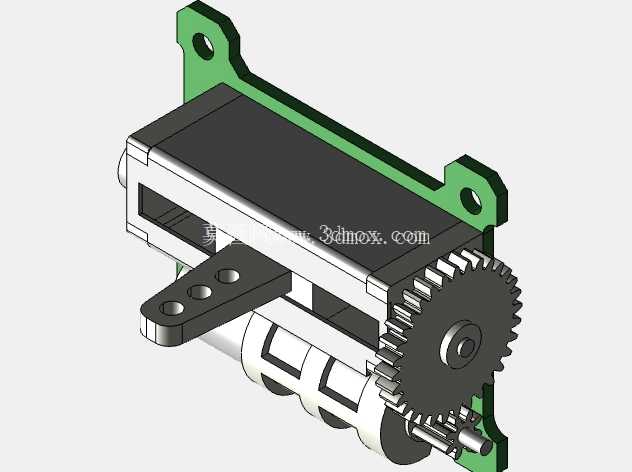

从功能特性上看，这款伺服采用了三级直齿减速的传动结构，输入端是微型直流有刷电机，通过模数0.12的小模数齿轮组逐级降速增扭，最终输出端的摆臂可以实现0-180度的角度可控偏转，位置反馈依靠内置的微型电位器，能实时回传输出轴的角度位置，配合驱动板的PID控制可以实现精准的角度定位。不同于大尺寸舵机采用的金属外壳设计，这款伺服的主体支架采用高强度工程塑料注塑成型，既保证了齿轮轴系的安装定位精度，又最大程度压缩了整体重量；底部的安装基座设计了两个带通孔的凸耳，安装孔位的中心距经过标准化匹配，可以直接适配市面上主流的微型航模安装孔位，不需要额外做转接件。

设计思路上，这款结构优先做了重量的极限压缩：所有非受力的结构部位都做了镂空减材处理，比如输出摆臂上开了三个等距的减重孔，齿轮的辐板位置也做了薄壁化设计，壁厚控制在0.3毫米，在保证齿轮啮合强度的前提下尽可能去掉冗余材料；其次是传动链的同轴度优化，每一级齿轮的安装轴都和基座做了一体化注塑成型，避免了装配式轴系带来的同轴度误差，既降低了齿轮传动的卡滞风险，也减少了传动过程中的噪音和功率损耗；输出轴的限位结构做了内置式设计，不需要额外在外部加装限位块，进一步压缩了整体的外形尺寸。

从安装边界来看，这款伺服的整体外形长度不足15毫米，宽度不到8毫米，主体高度（不含输出摆臂）控制在10毫米以内，底部安装凸耳的通孔直径为1毫米，可以适配M0.8的微型螺丝固定，安装时需要预留的周边间隙不超过1毫米，输出摆臂的转动半径为4毫米，设计安装位时需要避开摆臂的转动行程范围，避免运动干涉。接线端采用1.25mm间距的微型接插件，出线方向从电机尾部引出，布线时可以顺着机身结构走线，不会额外占用侧向空间。

实际选型使用时需要注意，这类超微型伺服的输出扭矩有限，额定负载下的输出扭矩约为0.05kg·cm，适合驱动阻力极小的舵面或微型关节，不能用于大负载的传动场景；齿轮组采用POM材质注塑成型，具备自润滑特性，日常使用不需要额外加注润滑脂，但要避免在大粉尘环境下使用，防止粉尘进入齿轮啮合间隙导致卡滞；安装时固定螺丝的锁紧扭矩不能过大，否则会压裂塑料基座，导致轴系定位偏移。

对于三维建模从业者来说，这款模型的结构参考价值很高：小模数齿轮的参数化建模、薄壁塑料件的加强筋布局、微型轴系的定位方式、极限减重的结构处理思路，都可以迁移到其他微型传动结构的设计中，尤其是做消费类微型电子产品、小型智能硬件结构设计时，这类紧凑传动的布局逻辑能有效减少方案迭代时的试错成本。建模过程中需要特别注意齿轮的侧隙控制，微型齿轮的啮合侧隙如果预留过大，会导致输出端回程间隙超标，影响控制精度；如果侧隙预留过小，温度变化导致的塑料件膨胀就可能引发传动卡滞，这类细节的处理也是微型传动结构设计的核心难点。
