9g级微型PTK7465舵机结构建模

做航模、小型桌面机器人结构选型的时候，9g级微型舵机是绕不开的基础执行件，这次建模的PTK7465 MG舵机，所有尺寸基准都来自实物测绘，没有套用通用舵机的图纸参数，就是为了给做紧凑结构安装的工程师提供更贴合实际装配的参考。很多刚接触小型机器人结构设计的从业者，容易直接套用网上流传的通用9g舵机模型，实际打样装配的时候才发现，不同品牌同克重级别的舵机，出线位置、安装耳的孔距公差、输出轴的台阶高度都有细微差别，轻则需要现场修锉安装位，重则导致舵机安装后输出轴和连杆机构不同心，运行时出现卡滞、抖舵的问题。

从实际应用场景来看，这类微型金属齿轮舵机的适用范围非常广，小到固定翼航模的副翼、升降舵控制，FPV穿越机的摄像头云台角度调节，到桌面级小型机械臂的关节驱动，教育类机器人的动作执行，甚至是小型智能门锁的锁舌伸缩驱动，都能看到同规格舵机的身影。它的核心优势就是自重轻，9g左右的重量不会给小型移动载体带来过多负载，同时金属齿轮组相比同尺寸的塑料齿轮舵机，抗堵转能力更强，不会因为传动齿崩裂导致机构失效，在需要频繁往复动作、偶尔会遇到外力冲击的场景下，可靠性要高一个等级。

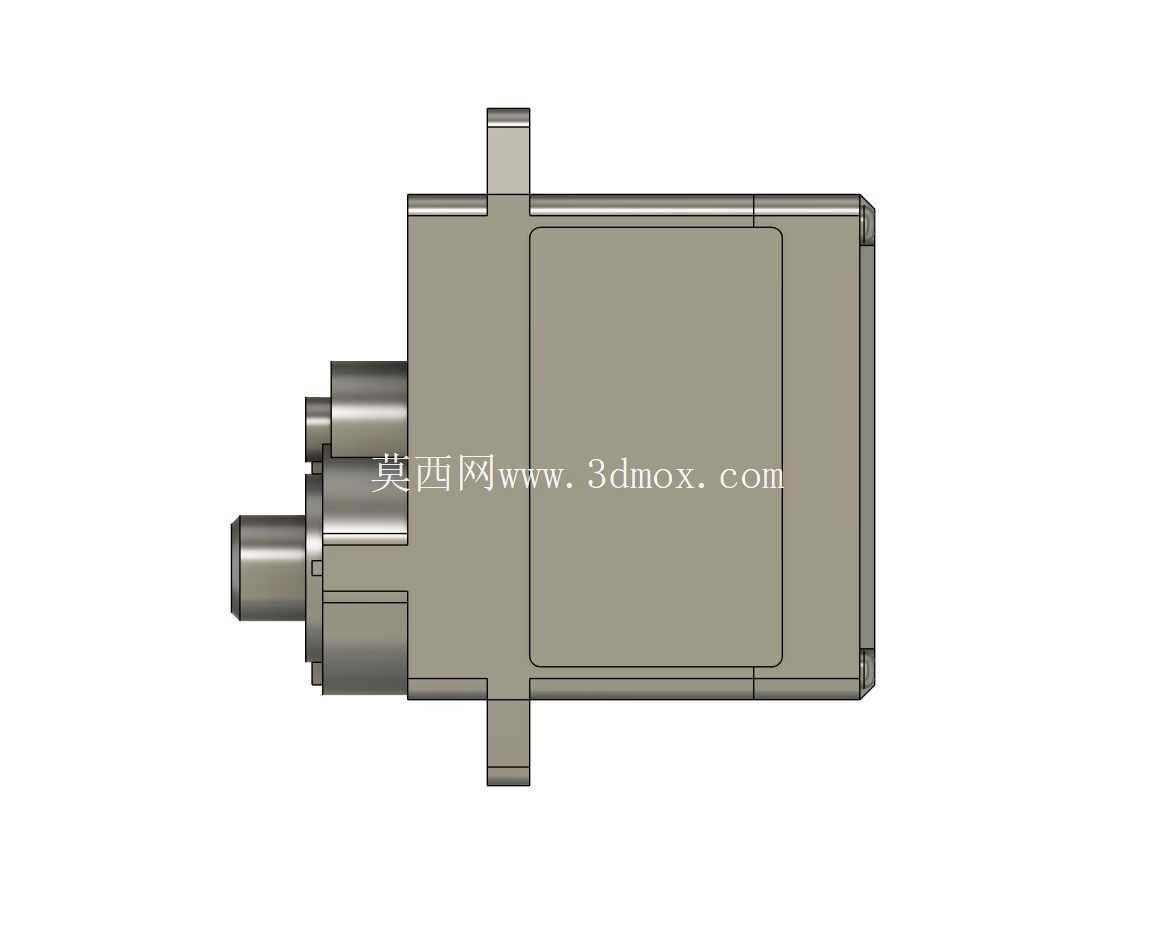

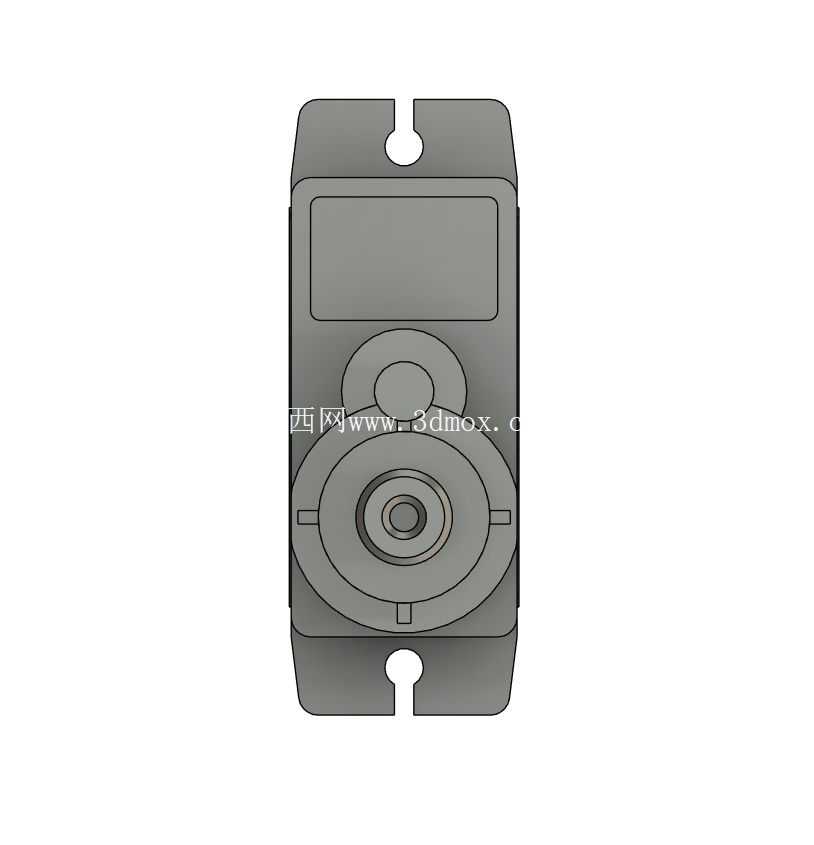

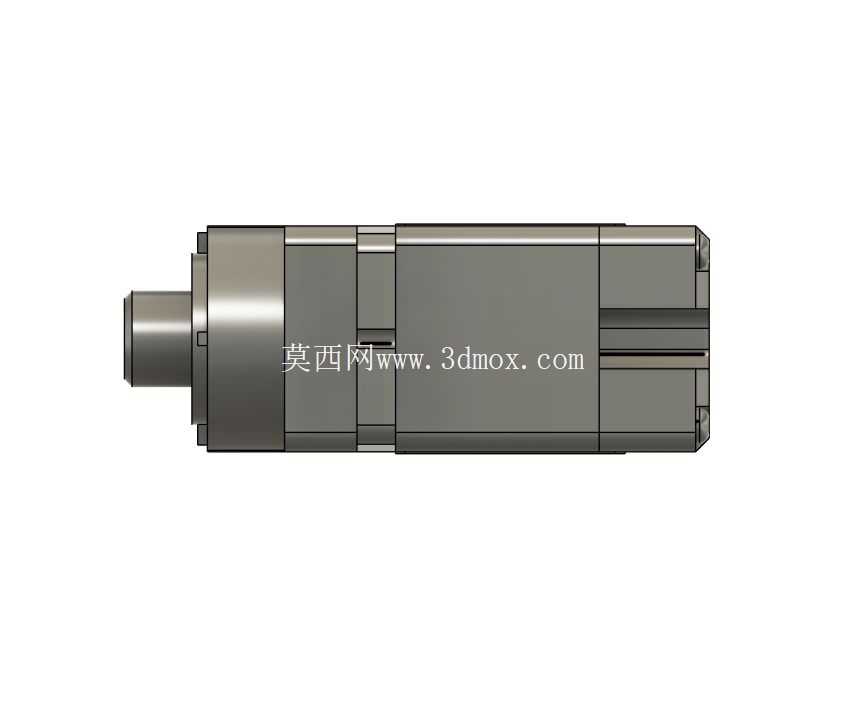

建模过程中最先确定的是安装边界尺寸，这类舵机的安装依赖主体两侧的固定耳，两个安装孔的中心距、孔径大小，还有安装耳到底座平面的高度差，是结构设计时必须卡死的尺寸，一旦偏差超过0.2mm，安装时螺丝就无法顺利穿入，或者安装后舵机主体出现歪斜。输出轴部分的尺寸是建模的重点，舵机臂的安装孔位、输出轴伸出主体上表面的高度、轴端的止转齿形，都直接关系到后续连杆机构的运动行程计算，如果轴伸高度建模偏大，舵机臂安装后就会和主体上盖产生摩擦，增加运行阻力，偏小的话则会导致舵机臂固定不牢，大负载下出现打滑丢步的问题。

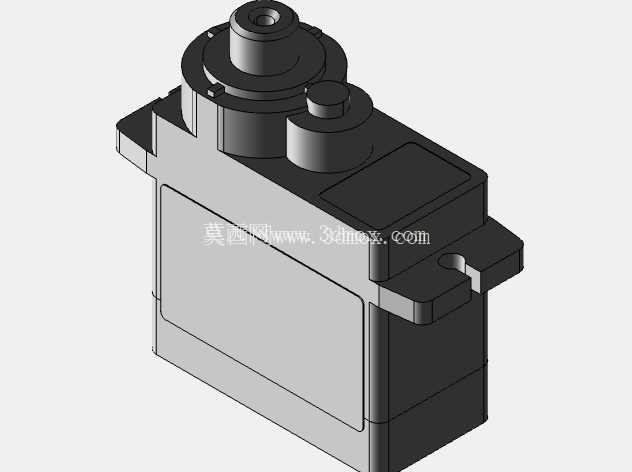

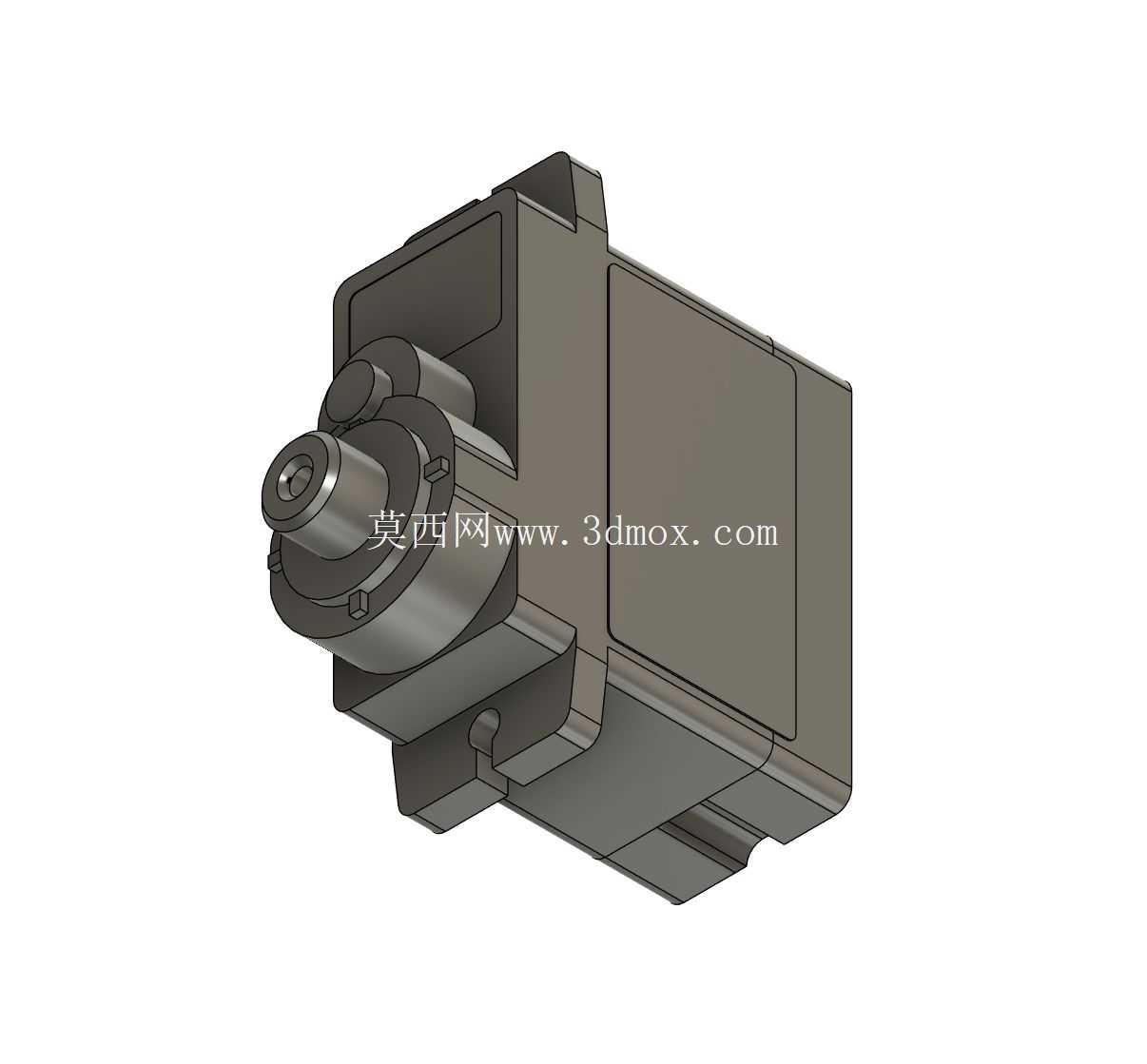

从结构设计思路来看，这款舵机的主体采用上下分壳的结构，上壳集成输出轴的轴承定位台阶，下壳预留减速齿轮组的定位槽，侧面预留出线缺口，电机安装位斜置在壳体内腔的一侧，刚好把减速组、驱动电位器、直流电机三个核心部件紧凑排布在极小的腔体内，没有多余的空间浪费。测绘的时候特意核对了壳体侧面的加强筋位置，这些加强筋不是随意布置的，刚好对应内部齿轮轴的受力位置，能在不增加壳体壁厚、不额外提升自重的前提下，提升壳体的抗形变能力，避免螺丝锁附过紧或者齿轮受力时壳体出现变形，导致齿轮啮合间隙变大产生噪音。

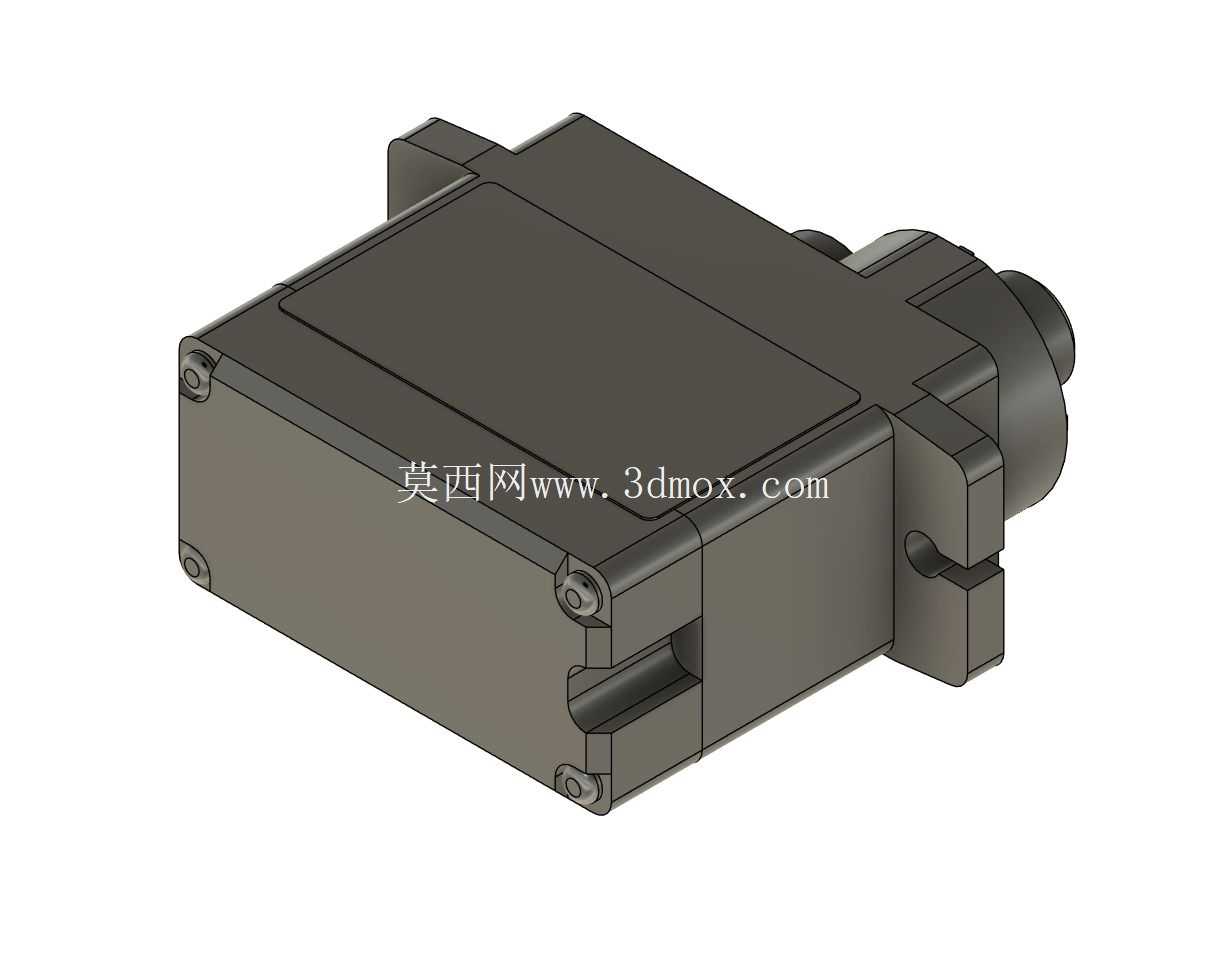

实际选型使用的时候，除了关注外形安装尺寸，还要注意这类舵机的输出轴回转中心和安装基准面的位置关系，很多人做结构设计时只看整体长宽高，忽略了输出轴的中心偏移量，导致装配后舵机的动作行程和设计仿真的结果出现偏差。另外这款舵机的出线位置在壳体尾部的侧面，布线的时候需要在安装位旁边预留足够的走线空间，不能把线压在舵机底座和安装板之间，否则长时间震动会磨破线皮造成短路。和同级别其他微型舵机相比，这款舵机的输出轴台阶做了加高处理，搭配加厚的金属舵机臂时，不需要额外加垫片调整间隙，能减少装配时的零件数量，对于追求轻量化、少零件的小型设备来说是很实用的设计细节。建模时还原了壳体表面的合模线位置、固定螺丝的沉头深度，这些细节虽然不影响功能，但如果做装配仿真、渲染效果验证的时候，能更真实地反映实际装配后的状态，避免设计时忽略沉头深度导致螺丝头凸出于安装面，和周边运动部件产生干涉。

在做小型机器人关节设计时，这类舵机的安装位通常会设计成可微调的长圆孔，因为即使是实物测绘的尺寸，不同生产批次的舵机也会存在微小的尺寸公差，预留0.5mm左右的调整余量，能大幅降低装配时的调试难度，不用为了零点几毫米的偏差重新加工结构件。另外要注意舵机底部的定位凸台尺寸，很多安装板会设计对应的凹槽来给舵机做周向定位，防止舵机在大扭矩输出时出现转动，这个凸台的尺寸如果建模不准，就会出现舵机放不进凹槽或者间隙过大定位失效的问题。
