XL4015可调降压电源转换模块结构设计

在嵌入式设备开发、小型机电系统改装、实验室测试台搭建等场景中，经常会遇到输入输出电压不匹配的供电问题，比如车载12V电源需要给5V的传感模块供电、24V工业控制母线需要分出12V支路给散热风扇供电，这类场景下非隔离型DC-DC降压模块是应用最广泛的解决方案，XL4015方案的降压模块凭借5A的持续输出能力，在中小功率供电场景中有着极高的普及率。

从实际使用的角度看，这款模块的核心功能是实现宽范围直流输入到可调低压直流输出的转换，输入电压覆盖4V到38V区间，输出可在1.2V到32V之间连续调节，持续输出电流可达5A，足够覆盖绝大多数小型电子设备、低压执行器的供电需求。模块自带过流保护、过热保护、输出短路保护功能，实际使用中即使输出端意外短接，也不会造成核心芯片烧毁，故障排除后可自动恢复工作，适合在无人值守的小型设备中长期运行。

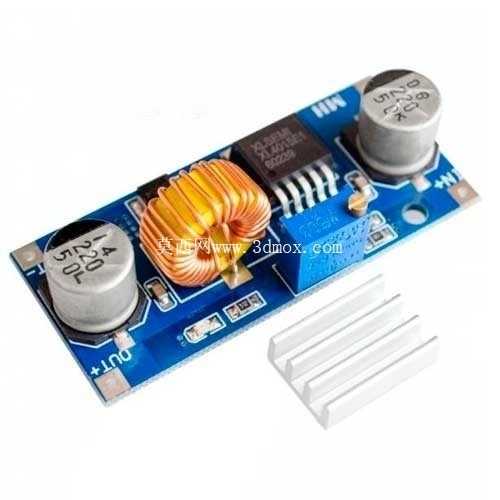

在结构设计层面，这款模块采用FR-4玻纤电路板作为基底，整体布局遵循功率回路最短的设计原则：输入端布置大容值电解电容，用于滤除输入侧的电压纹波，吸收输入线缆带来的浪涌干扰；核心功率电感采用屏蔽式绕线电感，相比开放式电感能大幅降低漏磁，减少对周边敏感器件的电磁干扰；输出端同样布置电解电容与高频陶瓷电容组合，保证输出电压的平滑度；调压电位器布置在板边位置，实际调试时不需要拆装机壳就能用螺丝刀调整输出电压，操作便利性较好；配套的铝制散热片通过导热硅胶垫贴合在核心XL4015芯片表面，在满负载5A输出时能将芯片结温控制在安全区间，避免过热降频或者保护停机。

安装边界方面，模块整体为长方形板卡结构，四个角预留了标准的安装孔位，既可以用铜柱配合螺丝固定在设备内部的安装平面上，也可以利用背面的焊盘直接焊接在母板上，适配不同的安装场景。板上的输入输出接线端采用大电流焊盘设计，既可以焊接接线端子方便导线压接，也可以直接焊线，满足不同装配工艺的需求。需要注意的是，功率电感与散热片在满负载时会有一定温升，安装时需要在周边预留至少5mm的散热空间，避免紧贴热敏感器件或者易燃结构件，同时输入输出的走线需要满足载流要求，5A输出时建议采用线径不小于0.5平方毫米的导线，减少线损带来的电压跌落。

在三维建模过程中，需要重点还原各个器件的实际高度与安装位置，尤其是电解电容、功率电感、散热片这几个高度较高的器件，直接决定了模块安装时需要预留的垂直空间；接线端的焊盘位置、安装孔的孔径与孔位坐标需要和实物完全一致，方便设计人员在做整机结构设计时直接调用模型进行干涉检查，避免实际装配时出现器件碰壳、安装孔位不对中的问题。调压电位器的调节旋钮位置也需要准确还原，方便在结构设计时预留调节孔位，不需要拆开设备就能完成输出电压的校准。

实际选型使用时，这款模块适合应用在输入输出压差不超过20V的场景，当压差过大且输出电流较高时，需要额外增加散热措施或者降低输出电流使用，避免芯片过热。模块的输出电压调节需要配合万用表校准，顺时针旋转电位器时输出电压升高，逆时针旋转时输出电压降低，首次上电前建议将电位器调到输出最低位置，接好负载后再缓慢调高到目标电压，避免输出过压损坏后端设备。
