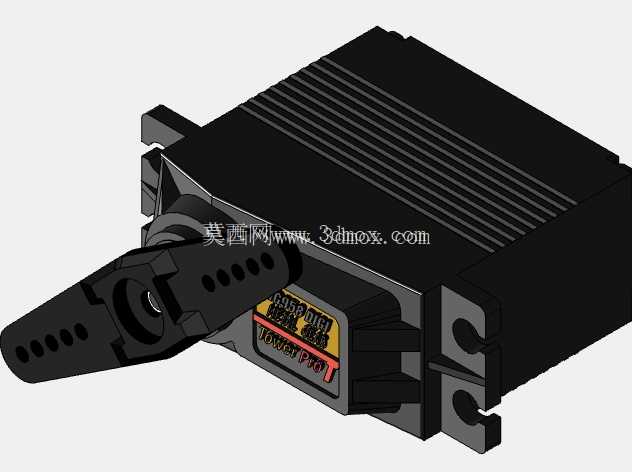

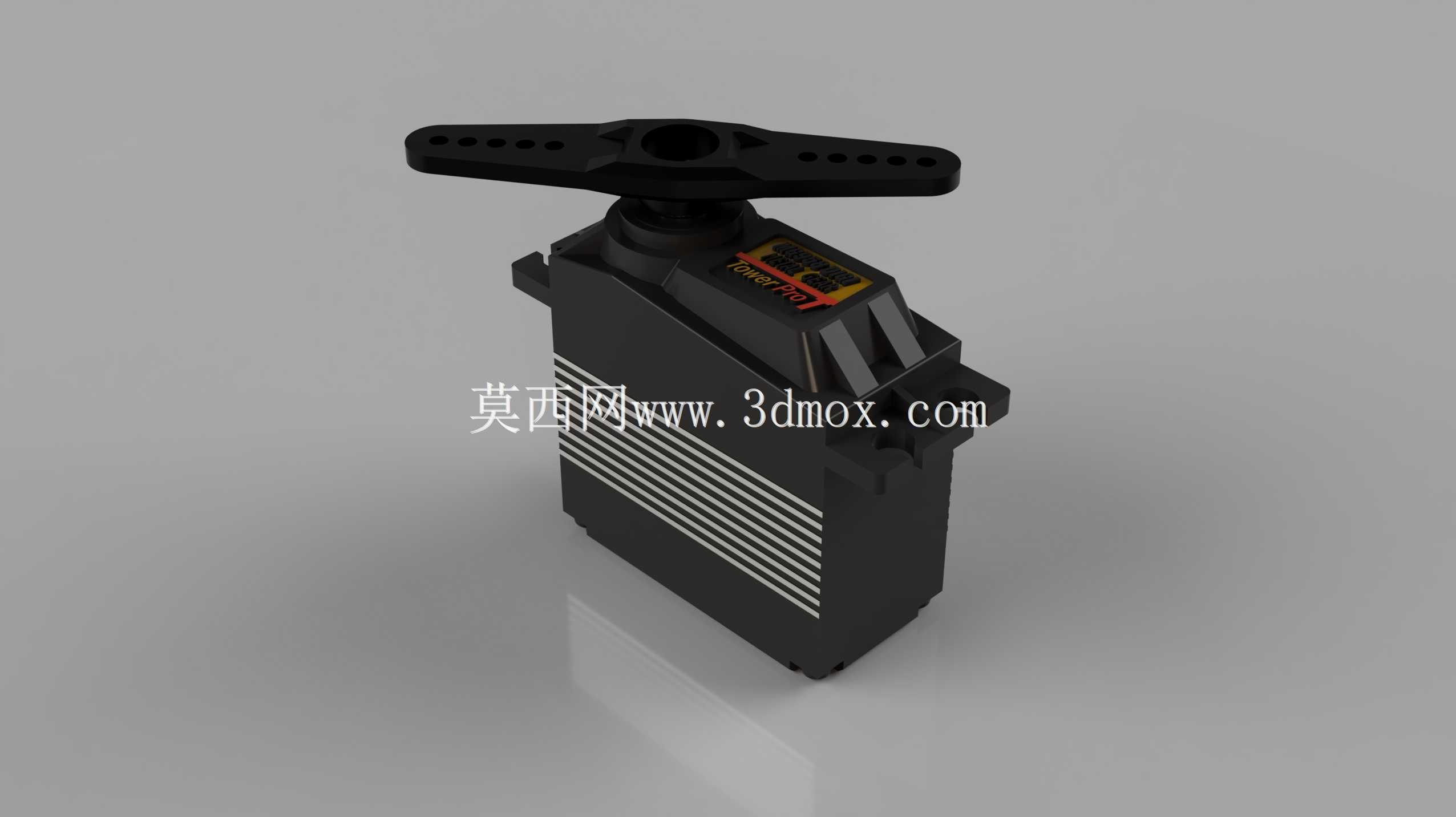

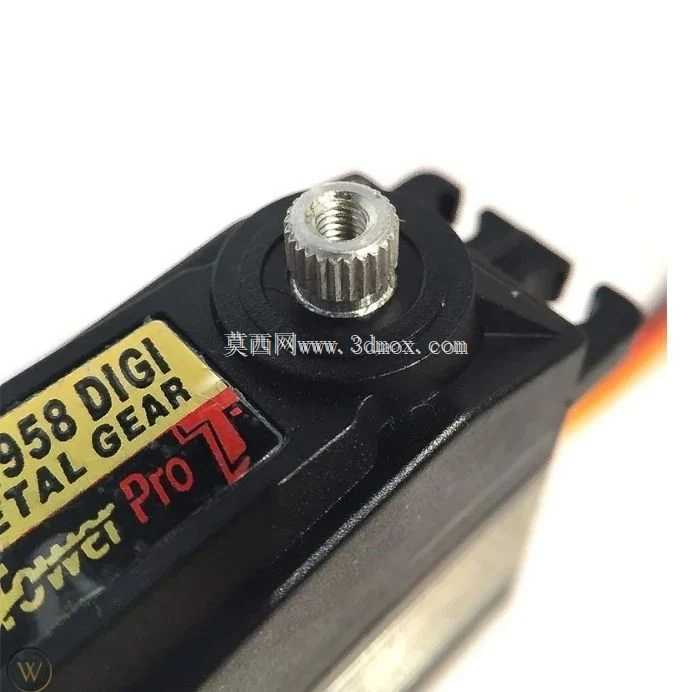

从结构设计来看,这款舵机的壳体采用上下扣合的加强筋布局,侧面的横向散热筋不仅能提升壳体的结构刚性,在舵机持续带载工作时,还能增加壳体与空气的接触面积,帮助内部驱动板和电机散出工作热量,避免长时间大负载下出现过热保护、扭矩输出衰减的问题。输出轴端的安装法兰采用标准十字舵盘安装孔位,兼容市面上绝大多数通用舵盘、摇臂配件,不需要额外做转接件就能直接适配不同的负载连接结构,安装耳的位置预留了标准的M3螺丝过孔,孔位间距符合常规微型舵机的安装规范,在做安装座设计时,可以直接沿用通用舵机的安装孔位参数,减少定制化安装结构的设计工作量。在做小型自动化执行机构、航模舵面控制、机器人关节驱动的选型与结构适配时,MG958这类大扭矩数字伺服是出镜率极高的部件,很多做结构设计的工程师在做整机装配干涉检查、安装位预留时,都需要精准的三维模型来核对边界尺寸,避免后期装配件出现干涉、走线空间不足的问题。这款数字伺服的输出轴采用金属齿结构,相比传统塑料齿舵机,抗冲击负载能力提升明显,在频繁正反转、带载启停的工况下,齿面磨损量更小,能长期保持传动精度,不会因为齿隙过大出现控制死区变大的问题。

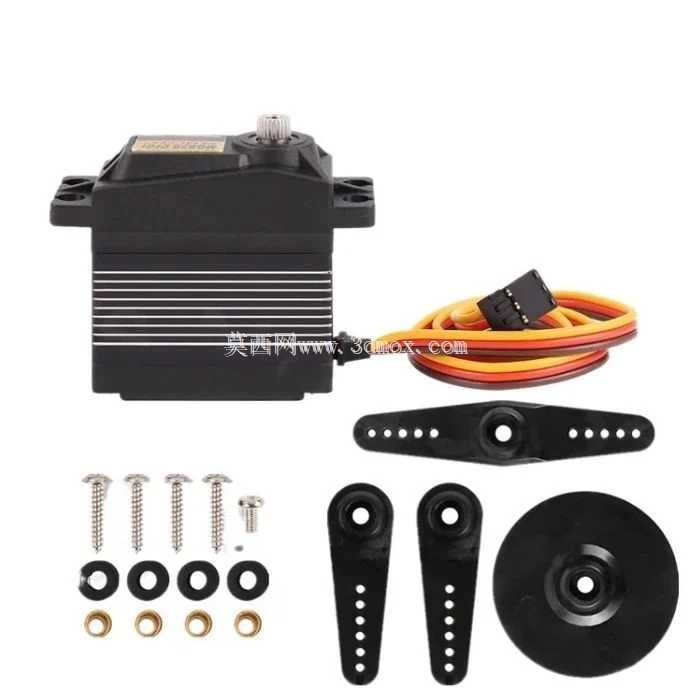

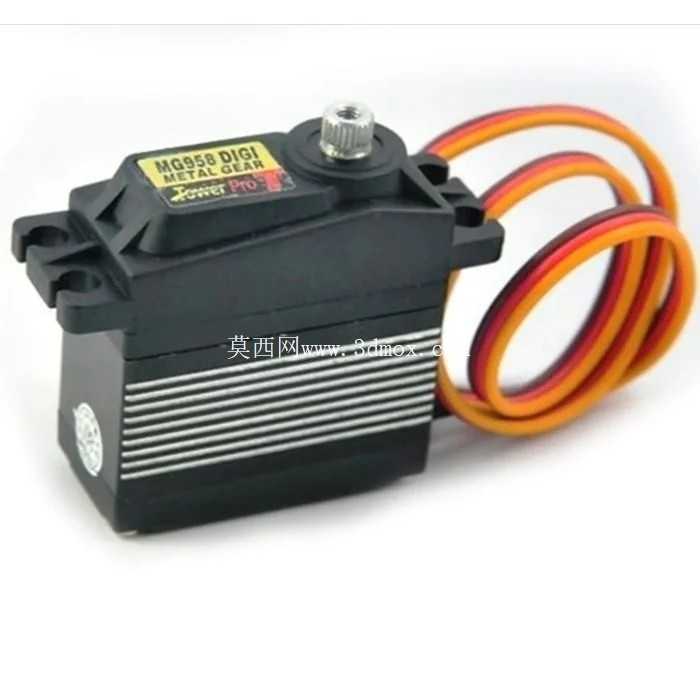

舵机的信号与供电出线从壳体侧端引出,出线位置做了防拉扯的应力释放结构,在设备走线、后期维护拉扯线材时,不会直接把线材从内部焊盘上扯脱,三根线分别对应电源正、电源地、PWM信号输入,线长预留了足够的装配冗余,在做小型机器人、航模结构布线时,不需要额外延长线材就能完成接线。从实际应用场景来看,这类数字伺服除了常见的航模舵面控制,还大量用在小型机械臂的关节驱动、智能小车的转向机构、自动化设备的小型风门/挡板开合控制、3D打印机的自动调平机构、摄像头云台的俯仰转动结构上,相比模拟舵机,数字伺服的控制死区更小,定位精度更高,在收到PWM控制信号后,能快速响应到指定角度,不会出现模拟舵机常见的小幅抖动、定位滞后的问题。

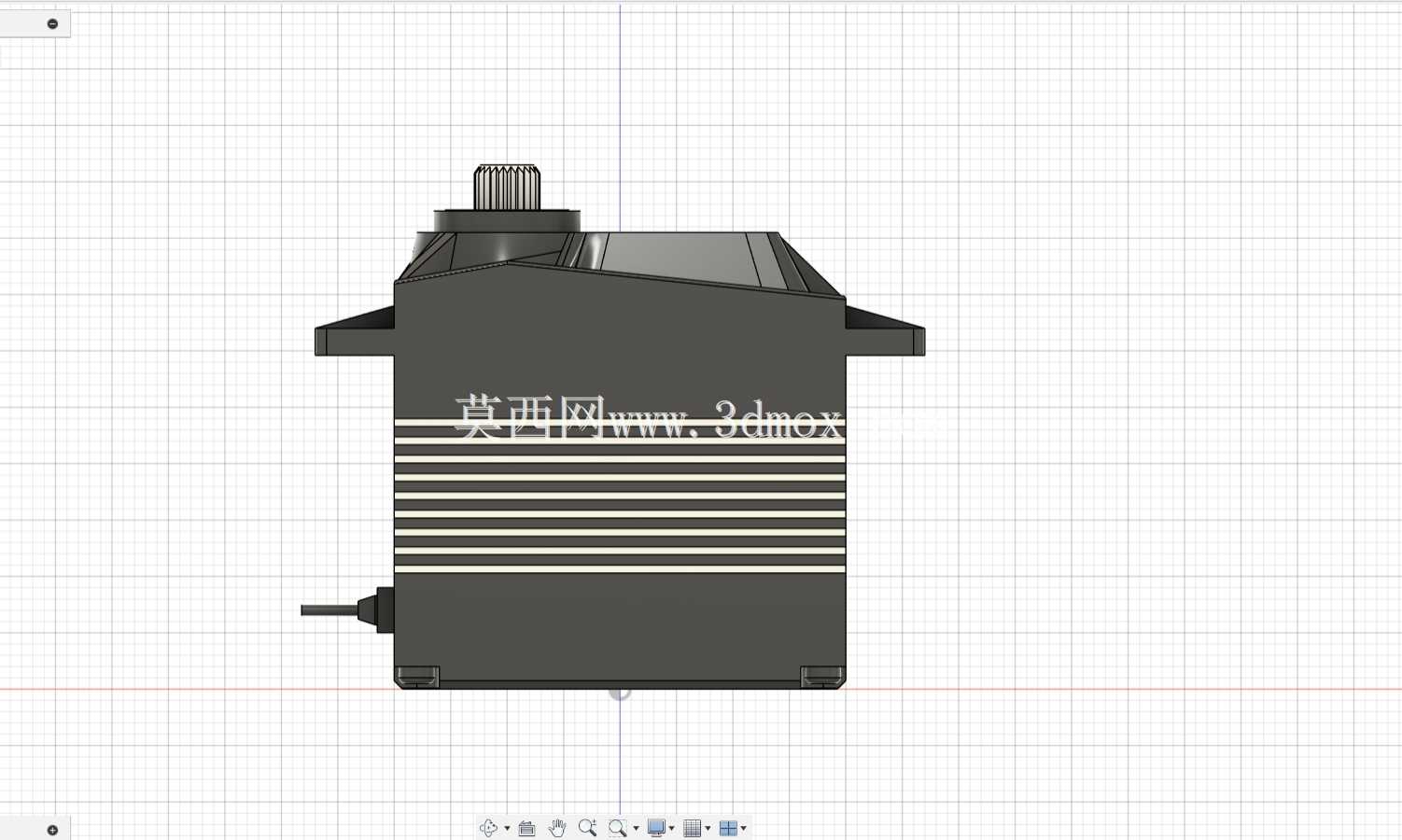

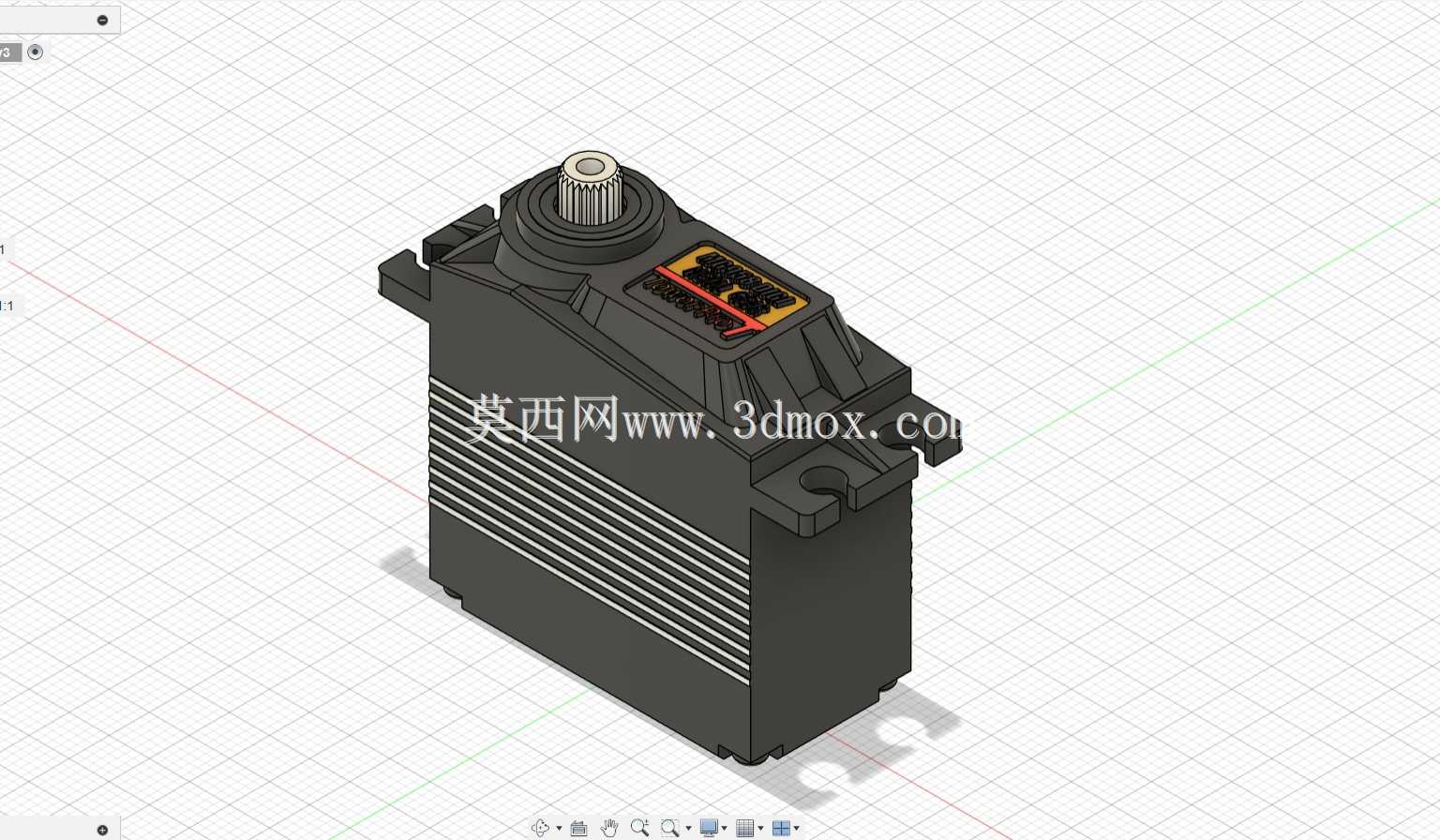

在做三维建模时,这款舵机的所有外部安装特征都做了1:1还原,包括输出轴的齿形参数、安装耳的孔位公差、壳体的凸台与避让槽位置、出线口的尺寸与方向,结构工程师在做整机装配时,可以直接把这个模型导入装配体,核对安装位的空间余量,检查舵机转动时摇臂会不会和周边结构件发生运动干涉,提前在设计阶段规避装配问题,不需要等到实物打样回来才发现空间不足、孔位对不上的问题。舵机的整体外形尺寸遵循标准大扭矩微型舵机的规格,长宽高尺寸适配绝大多数小型设备的安装空间,壳体底部做了平整的定位基准面,在安装时可以直接贴紧安装座的基准面,不需要额外做定位凸台就能保证安装的同轴度,输出轴的中心高度和同规格舵机保持一致,在做设备迭代、旧型号舵机替换时,可以直接互换安装,不需要修改原有安装结构。
从内部结构的布局逻辑来看,驱动电路板布置在电机侧方,电位器和输出轴直接同轴连接,减少了中间传动环节带来的回差,金属齿轮组采用多级减速布局,把电机的高转速低扭矩输出,转化为输出轴的低转速大扭矩输出,齿轮组的啮合间隙控制在极小范围内,在做位置保持时,不会因为负载波动出现明显的角度偏移。在做结构设计选型时,需要注意舵机的转动行程范围,这款数字伺服的有效转动角度覆盖0-180度区间,在设计摇臂的运动轨迹时,要预留足够的转动空间,避免摇臂转到极限位置时被周边结构件顶住,导致舵机堵转烧坏,同时安装螺丝的拧入深度不能超过壳体内部的安全深度,避免螺丝顶到内部齿轮或者电路板,造成舵机损坏。
