工业传动用同步正时带轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1122198
  • 工业传动用同步正时带轮结构设计

这类齿形同步带轮在自动化传动场景里的应用覆盖度极高,从桌面级小型输送线、3D打印设备的轴系传动,到工业机械手的关节动力传递、包装设备的工位同步输送,再到小型内燃机的正时配气机构,都能见到同结构带轮的身影。和普通平带轮靠摩擦力传动的逻辑不同,带轮外缘的齿形结构和同步带内侧齿槽完全啮合,传动过程中不存在滑差,能严格保证输入轴和输出轴的传动比恒定,这一点在需要精准相位匹配的传动场景里是核心刚需,比如多工位转盘的工位切换、点胶设备的轴系联动、发动机气门开闭和活塞行程的时序匹配,都依赖这类带轮的无滑差传动特性来保证动作精度。

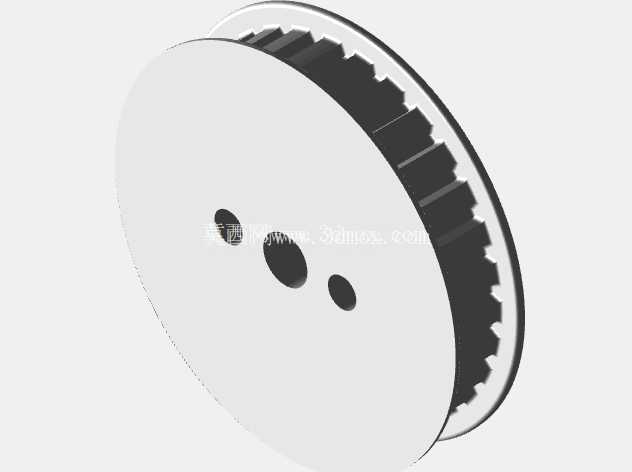

从结构设计逻辑来看,这款带轮采用了辐板式轻量化结构,轮缘部分做了等距分布的梯形齿,齿形参数完全匹配对应节距的同步带齿槽,齿侧预留了合理的啮合间隙,既保证传动过程中带齿能顺利啮入啮出,不会出现卡滞打齿的问题,也不会因为间隙过大导致传动回程超差。带轮的中心安装孔和端面的两个定位销孔呈三角分布,这种安装结构相比单键连接的方式,能更好地保证带轮和安装轴的同轴度,同时传递扭矩的过程中载荷分布更均匀,避免长期运行后出现键槽磨损、带轮偏心跳动的问题。轮缘两侧的挡边结构是这类带轮必不可少的设计细节,挡边高度略高于同步带的基带厚度,能有效防止设备运行过程中同步带出现轴向窜动、掉带的故障,尤其是在启停频繁、传动方向反复切换的工况下,挡边的限位作用直接决定了传动系统的运行稳定性。

做这类带轮的三维建模时,首先要确定核心的啮合参数,包括带轮的节圆直径、齿距、齿形角、齿顶高和齿根高,这些参数直接决定了带轮和同步带的啮合匹配度,如果参数偏差过大,会出现啮合过紧导致带齿磨损过快,或者啮合过松出现跳齿、传动失准的问题。其次要明确安装边界尺寸,中心安装孔的公差要和配套的传动轴径匹配,一般采用过渡配合保证装配后无偏心,端面的两个定位销孔位置度公差要控制在合理范围内,避免装配时出现销孔错位无法安装的问题。带轮的整体厚度要和选用的同步带宽度匹配,带轮的齿面宽度要比同步带宽出1-2mm的余量,给同步带的安装和运行偏移留出足够空间,避免带边和挡边长期摩擦导致同步带提前损坏。

在实际选型应用中,这类带轮的材质选择会根据工况负载调整,轻载高速的桌面设备场景一般选用铝合金材质做硬质阳极氧化处理,重量轻、转动惯量小,适合高频启停的传动场景;中载的工业设备场景会选用45号钢做调质处理,齿面高频淬火提升耐磨性,能承受更大的传动扭矩;有耐腐蚀需求的食品、医药设备场景则会选用304不锈钢材质,满足工况的卫生和防腐蚀要求。安装调试时要注意保证两个配对带轮的端面平行度,如果平行度超差,同步带运行时会出现偏磨,一侧带边长期受力会大幅缩短同步带的使用寿命,同时张紧力要调整到合理区间,张紧力过大会加剧带齿和轮齿的磨损,增加轴系的径向载荷,张紧力过小则容易出现跳齿、传动打滑的问题。另外带轮的齿面粗糙度要控制在合理范围,过于粗糙会加快同步带的磨损,过于光滑则容易在啮合面留存杂质,反而影响啮合稳定性。
