带M2螺纹孔微型1503无刷电机结构

做小型便携设备结构选型的时候，这类小尺寸外转子无刷电机的安装适配性往往是最容易踩坑的点，很多初入行的工程师只看KV值、扭矩参数，忽略安装接口的细节，最后打样回来的支架要么孔位对不上，要么轴向窜动间隙留错，整机组装的时候才发现问题，耽误项目进度。这款1503规格的无刷电机，在端盖位置直接集成了M2规格的内螺纹安装孔，省去了额外加装压铆螺母或者预埋铜柱的工序，对于追求整机轻量化、结构紧凑度的穿戴设备、小型手持云台、微型航拍无人机来说，这个设计细节能省出不少装配空间。

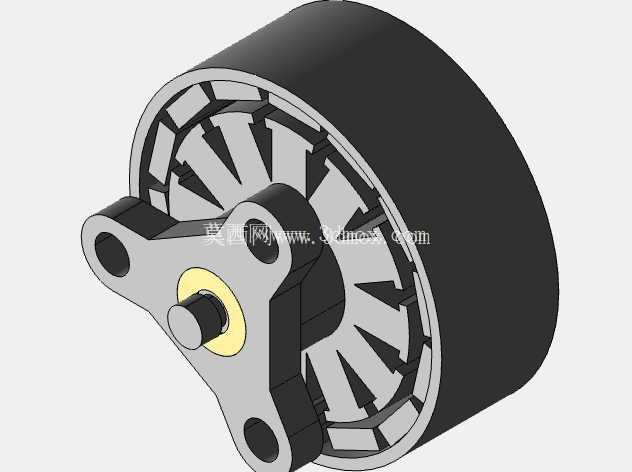

从结构设计逻辑来看，外转子的构型本身就适合低转速大扭矩的输出场景，1503的定子尺寸意味着电机的径向直径控制在15mm级别，轴向长度3mm级，这个尺寸边界刚好卡在微型驱动部件的黄金区间——既不会因为尺寸太小导致绕组绕线空间不足，输出扭矩达不到驱动负载的要求，也不会因为体积过大挤占设备内部的电池、控制板安装空间。端盖上的四个镂空槽不是单纯的减重设计，实际是绕组端部的散热通道，电机持续高负载运转的时候，绕组产生的热量可以通过这些镂空槽直接和外部空气对流，比全封闭端盖的同规格电机温升能低8到10摄氏度，长时间运转的可靠性提升很明显。

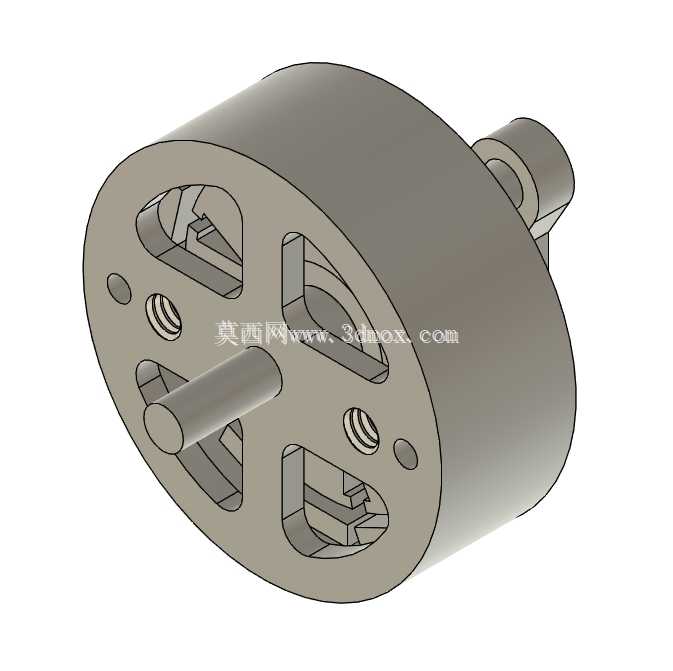

安装边界上，端面上的两个M2螺纹孔采用对角布置，孔位的同轴度、端面垂直度公差都控制在0.02mm以内，装配的时候只需要在固定支架上做对应的两个光孔，用M2螺丝直接锁紧即可，不需要额外做定位止口，靠两个螺丝的锁紧力加上端面的贴合就能保证电机和支架的同轴度，降低了配套支架的加工精度要求。输出轴的直径、伸出长度都匹配微型传动系统的常规接口，不管是直接装螺旋桨，还是通过微型齿轮组带动负载，都不需要额外做轴径转换的衬套。

实际应用场景里，这类小无刷电机除了常见的航模、云台产品，还能用在便携式美甲打磨机、微型手持风扇、桌面小型雕刻笔这类民用消费电子产品里，相比同尺寸的有刷电机，它没有碳刷磨损的问题，连续运转寿命能达到有刷产品的5倍以上，噪音控制也更有优势，不会出现碳刷摩擦产生的高频滋滋声。设计这类电机三维结构的时候，要特别注意定转子之间的气隙均匀度，气隙太小容易出现扫膛，气隙太大会导致磁阻变大、效率降低，一般单边气隙控制在0.2mm左右是比较均衡的选择，同时端盖的轴承室公差要和选用的微型滚珠轴承过盈配合，过盈量太小轴承容易跑外圈，过盈量太大会导致轴承内圈变形，转动卡滞、噪音变大。另外端盖上的螺纹孔深度要控制好，不能钻穿端盖碰到内部的绕组，一般M2的螺纹孔有效牙深控制在2mm就足够满足锁紧强度要求，既保证螺丝锁紧的拉力，又不会干涉内部的定子结构。

很多工程师在建模的时候容易忽略转子壳的壁厚设计，这类小电机的外转子壳一般用拉伸钢板或者压铸铝合金制作，壁厚太薄的话高速旋转的时候转子会因为离心力产生形变，导致气隙变化，壁厚太厚又会增加转子的转动惯量，电机的响应速度变慢，1503这个规格的转子壳壁厚控制在0.3mm到0.4mm之间是比较合理的，兼顾结构强度和转动惯量的要求。输出轴和转子壳的连接一般采用过盈压装加胶水固定的方式，建模的时候要保证轴的压入段和转子壳中心孔的同轴度，压入深度要足够，避免大扭矩输出的时候轴和转子壳之间出现打滑。
