37GB555直流行星减速电机结构设计

在小型自动化传动场景里，这类集成减速组的555规格电机是非常常见的动力输出部件，常被用在小型智能设备传动、桌面级工装夹具驱动、小型输送模组动力端、民用电动工具动力输出这类对安装空间有严格限制、同时需要低转速大扭矩输出的场合。和普通裸装555电机不同，这款集成37GB减速箱的结构，把减速齿轮组完全封装在金属筒身内部，输出轴经过减速组降速增扭之后，能适配更多不需要高转速、但需要稳定扭矩输出的负载场景，避免了用户自行搭配减速箱带来的同轴度偏差、安装配合间隙过大的问题。

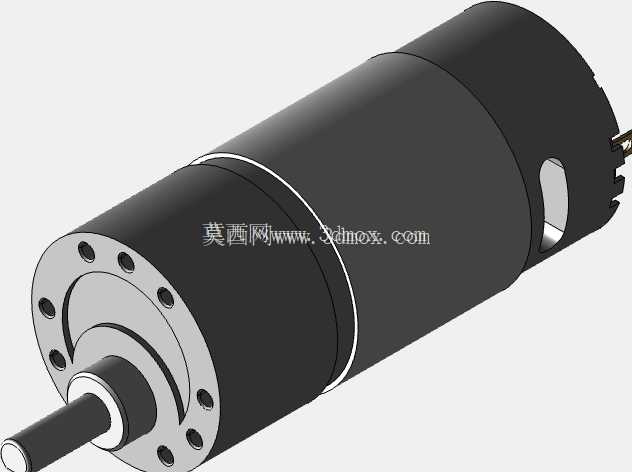

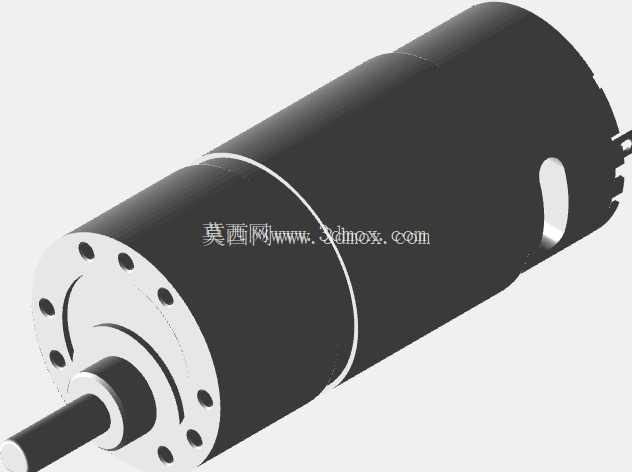

从结构设计逻辑来看，整个电机采用同轴式布局，输出轴与电机转子轴心完全重合，筒身采用圆柱式结构，最大外径控制在37mm这个通用安装尺寸上，和市面上常规37GB系列减速箱的安装孔位完全兼容，端盖上预留的6个均匀分布的安装孔，采用圆周等分布局，不管是端面法兰安装还是侧面夹持安装，都能保证受力均匀，不会出现单侧受力导致的轴偏磨问题。输出轴采用单扁位结构，和配套的联轴器、传动轮装配时，不需要额外打顶丝孔就能传递足够的扭矩，避免长期正反转切换时出现轴与连接件打滑的问题。筒身侧面预留的走线孔位置做了圆弧过渡处理，避免穿线时刮伤导线绝缘层，同时孔位位置靠近尾端，不会干涉侧面安装的固定支架。

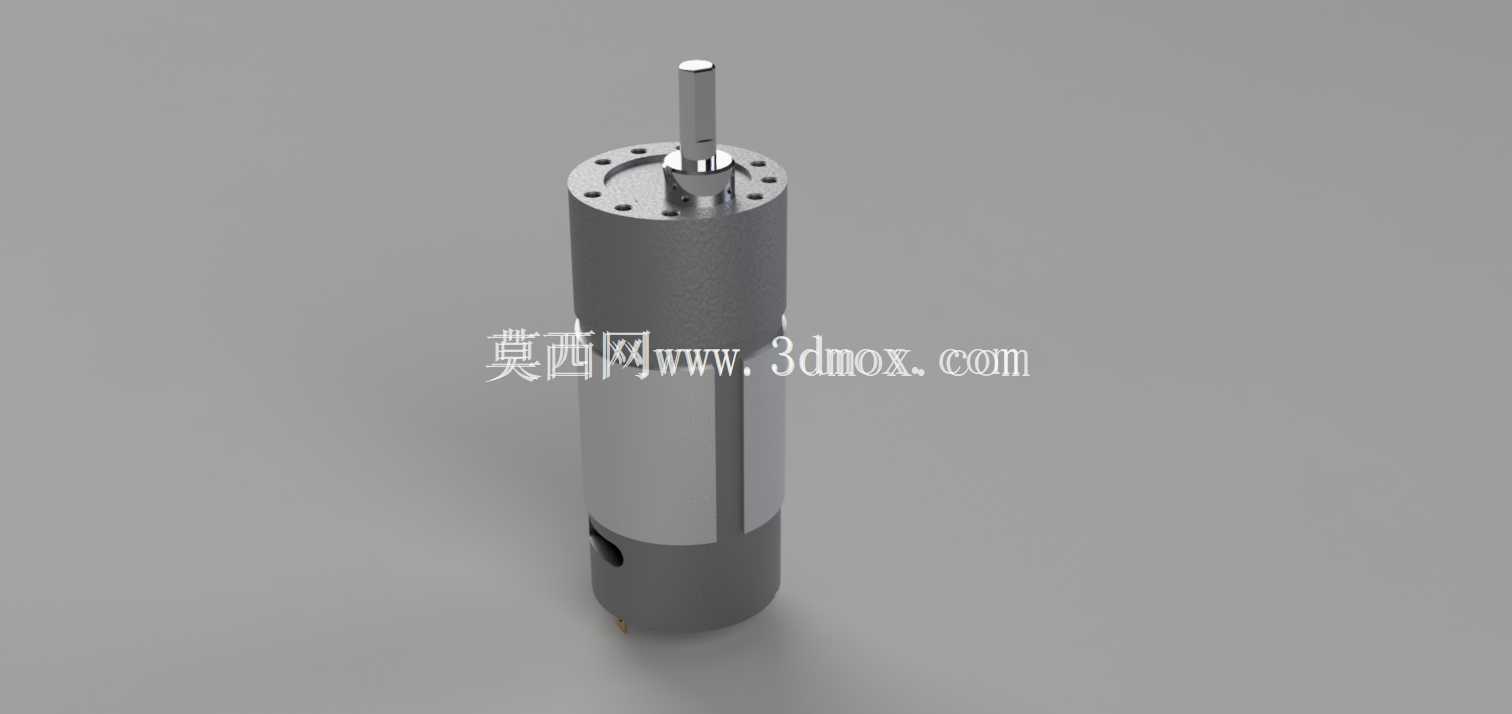

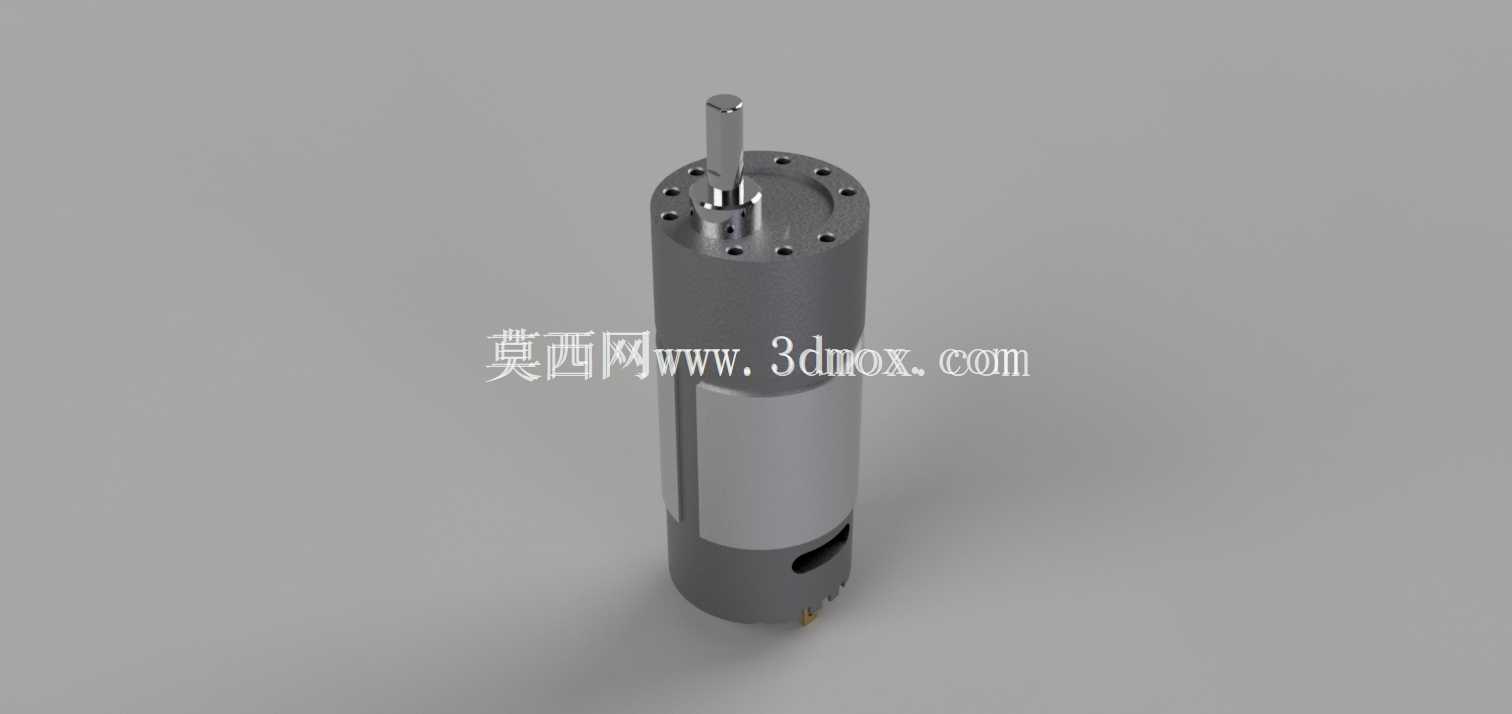

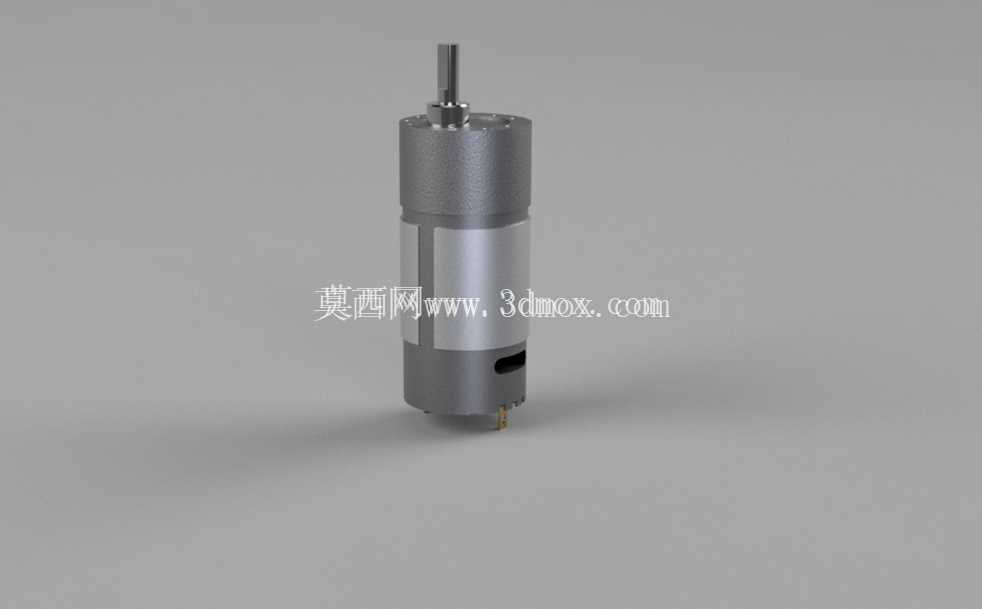

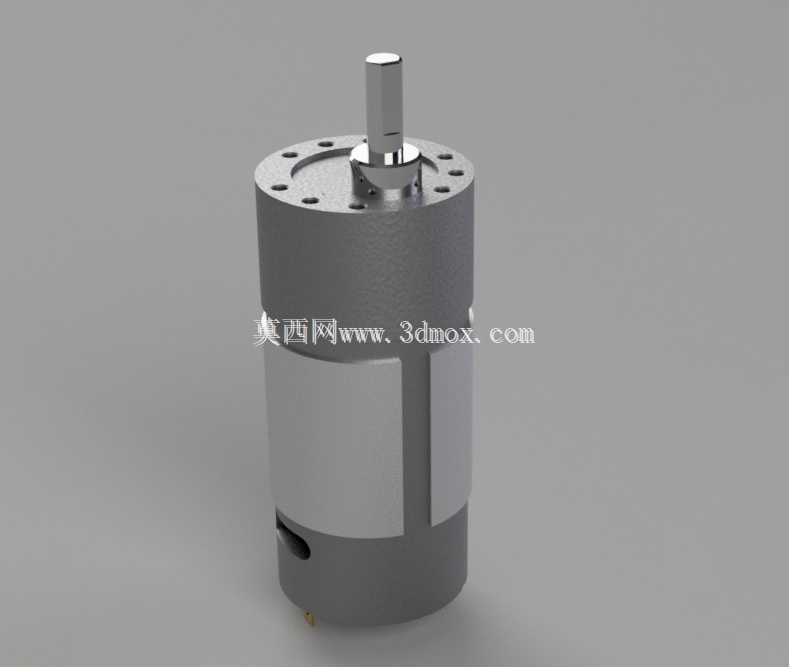

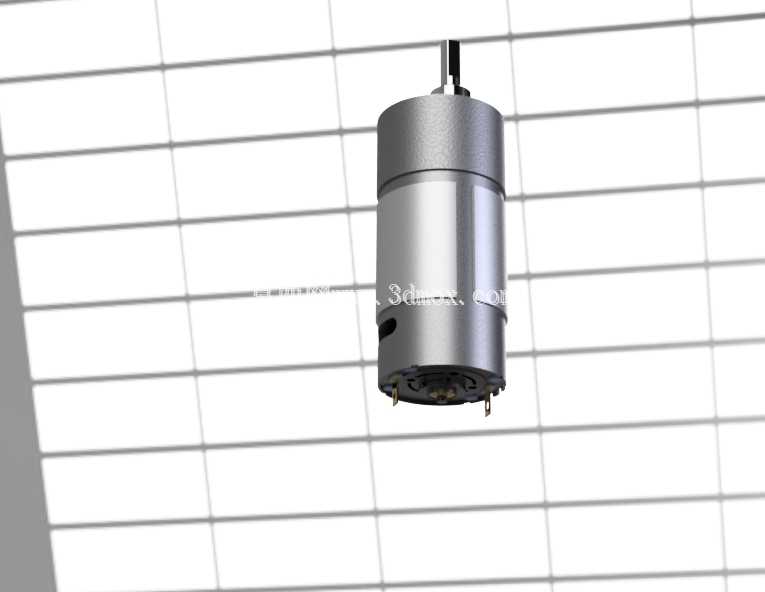

建模过程中，整个内部结构做了实体填充，没有做空心简化，还原了减速箱内部各级齿轮的排布位置以及转子部分的占位空间，虽然没有单独拆分电刷与磁钢结构，但整体内部腔体的尺寸完全按照实际量产产品的尺寸还原，能直接用于设备整体装配时的干涉检查。外表面的纹理处理还原了金属机壳的磨砂质感，在做设备整体渲染展示时能直接调用材质，不需要重新做外观贴图处理。整个模型的装配配合关系完全按照实际装配公差做了预留，输出轴与端盖轴承位的配合间隙、减速箱壳体与电机主体的配合止口尺寸都和实物一致，做装配模拟时可以直接验证安装顺序是否合理，有没有装配干涉的问题。

在实际选型使用时，这类电机的安装边界需要重点注意：输出轴的伸出长度是固定尺寸，搭配支架时要保证支架的安装面和电机端面完全贴合，避免出现悬臂过长导致的轴径向跳动过大的问题；筒身的圆柱面如果采用抱箍式安装，抱箍的宽度不能覆盖到侧面的走线孔位置，同时抱箍的夹紧力不能过大，避免挤压内部的减速齿轮组导致转动卡滞。端面上的安装孔采用通孔设计，装配时螺丝的拧入深度不能超过端盖的厚度，否则会顶到内部的齿轮，造成转动阻力变大甚至堵转。和普通的高速555电机相比，这款带减速箱的结构输出转速更低，输出扭矩更大，在做传动结构设计时不需要额外搭配大减速比的外部传动组，能有效缩小整个设备的体积，在小型桌面设备、智能家居传动结构、小型电动执行器里的适配性非常高。

建模时特意做了和配套安装支架的配合验证，整个电机的安装尺寸和市面上通用的37GB减速电机支架完全匹配，用户在做整体设备设计时，可以直接调用这个模型放入装配体，不需要重新测绘尺寸，能大幅缩短结构设计阶段的测绘时间。模型的各个部件的分模线、装配止口都做了还原，在做结构细节展示或者装配工艺模拟时，能清晰展示各个部件的装配关系，不需要额外补充结构细节。
