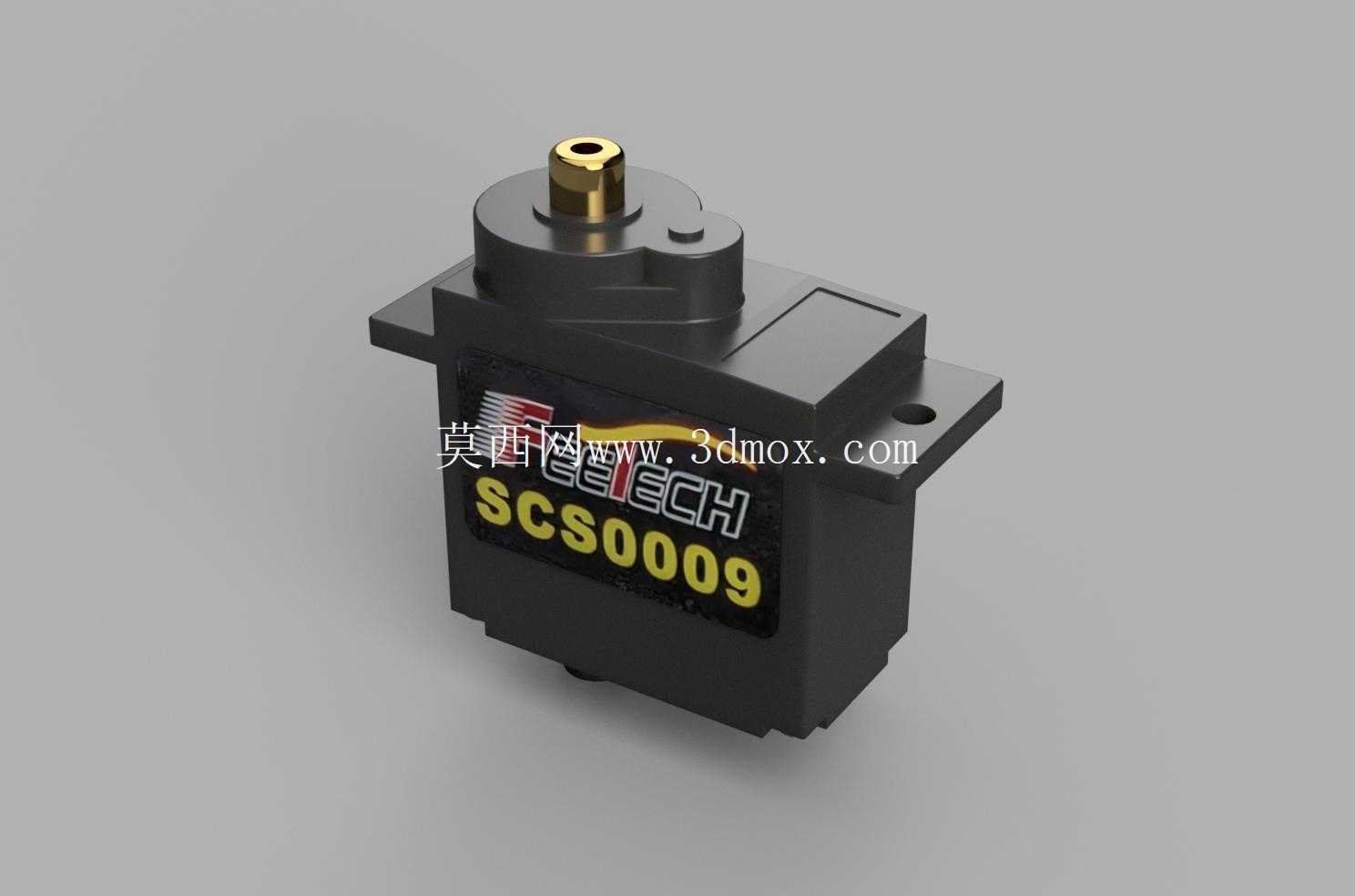

FeetechSCS0009TTL串行总线伺服电机结构

　　在小型桌面级仿生机器人、教育类机械臂、创客类智能装置的开发场景中，执行端的动力部件选型往往直接决定整套机构的动作精度与控制可靠性，这款TTL串行总线伺服电机正是面向这类轻量化、多节点控制需求开发的执行元件。不同于传统PWM信号舵机单路信号仅能控制单个舵机的布线局限，该款伺服采用TTL串行总线通讯协议，单条总线链路可挂载多个同型号伺服节点，仅需占用控制器少量IO端口即可完成多轴联动控制，大幅简化多自由度机构的布线复杂度，尤其适合四足仿生机器人、多关节机械爪、小型人形机器人这类舵机排布密集、走线空间有限的应用场景。

　　从结构设计层面来看，该伺服采用标准9g级微型舵机的安装孔位布局，主体外壳为高强度工程塑料注塑成型，兼顾轻量化与结构强度，输出轴采用金属铜套嵌件设计，相比纯塑料输出轴的舵机，可承受更大的径向负载与冲击扭矩，避免长时间带载运行出现轴孔磨损、旷量增大的问题。输出端的花键齿形采用通用微型舵机标准规格，可兼容市面上绝大多数标准舵机摇臂、舵盘配件，无需额外定制转接件即可完成末端执行件的安装固定。安装边界方面，主体两侧的固定耳带有标准通孔安装位，孔位间距符合通用微型舵机的安装规范，既可以通过螺丝直接固定在结构件的安装平面上，也可搭配舵机支架完成多角度、多方位的堆叠安装，适配不同构型的机构安装需求。功能特性上，该伺服支持位置反馈、温度反馈与电压反馈功能，控制器可通过总线实时读取每个舵机的当前位置、运行温度与工作电压，无需额外加装传感器即可实现闭环控制，在多舵机协同动作的场景中，可有效避免舵机堵转、过流导致的器件损坏，提升整套系统的运行稳定性。设计过程中针对小型机器人的供电特性做了优化，可适配常用的锂电池供电电压范围，内置的驱动电路做了限流保护设计，当输出端负载超过额定扭矩时会自动限制输出电流，避免堵转烧毁电机或驱动芯片。

　　从结构细节来看，伺服内部的减速齿轮组采用精密注塑成型，齿轮啮合间隙控制在极小范围内，可有效降低回程误差，保证位置控制的重复精度，外壳的拼接缝采用卡扣加螺丝的双重固定方式，既方便后期维护拆解更换齿轮，也可保证运行过程中外壳不会因振动出现松脱。顶部的输出轴凸台做了加高设计，当安装较厚的舵盘或转接件时，不会出现舵盘与外壳上盖摩擦的问题，保证转动顺畅。在实际选型应用中，这类总线伺服相比传统PWM舵机的优势十分明显，尤其是在自由度数量超过6个的机构中，传统PWM舵机需要为每个舵机单独布设信号线路，不仅布线杂乱，还容易出现信号干扰导致的舵机抖动问题，而采用TTL总线的连接方式，所有舵机可通过总线串联连接，电源线与信号线统一布设，大幅降低接线工作量的同时，也减少了线路故障点。

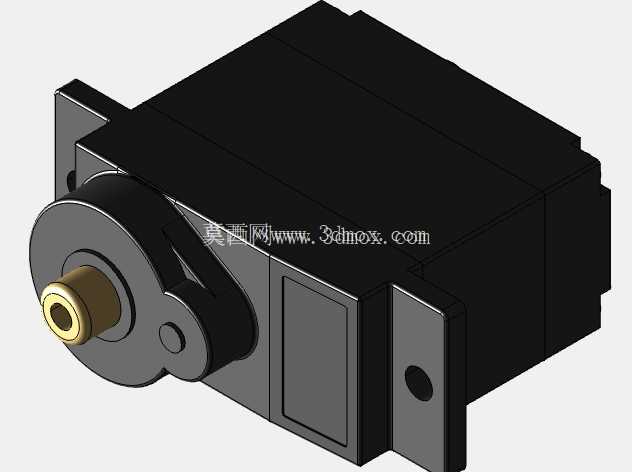

　　针对教育机器人开发场景，该伺服的通讯协议公开透明，开发者可根据需求自定义控制指令，完成位置、速度、加速度的多参数调节，满足不同动作场景的控制需求，比如在四足机器人的步态控制中，可通过总线同步给多个舵机发送动作指令，保证各关节动作的同步性，避免出现步态错乱、动作卡顿的问题。在机械结构建模过程中，该模型完整还原了伺服的所有外形细节，包括外壳的分型线、固定耳的倒角、输出轴的花键齿形、标签区域的凹槽结构，安装孔位的尺寸与实际产品完全一致，结构工程师在做整机设计时，可直接将该模型导入装配体中完成安装位的匹配校验，无需反复测量实物尺寸，有效缩短结构开发周期。模型同时还原了舵机出线端的位置与出线方向，在做整机布线规划时可提前预留走线空间，避免后期装配出现线路与其他结构件干涉的问题。针对小型自动化装置的应用场景，比如桌面级小型送料机构、自动翻页装置、小型云台结构，该伺服的扭矩输出完全可满足负载需求，总线控制的方式也方便多机构的协同动作控制，相比步进电机加驱动器的组合，该伺服集成度更高，体积更小，无需额外搭配驱动模块，可有效减小整套装置的结构体积，简化电路设计。
