YDLiDART-miniPro激光雷达三维结构

　　在移动机器人、AGV小车、服务机器人的导航避障场景中，小型化激光测距雷达的结构适配性一直是结构工程师选型时的核心考量点，本次呈现的YDLiDAR T-mini Pro与T-mini Plus两款同尺寸激光雷达的三维结构数据，完全还原了实物的安装边界与外形特征，可直接用于整机布局的干涉校验。从实际工程应用来看，这类TOF原理的小型激光雷达常被布置在机器人底盘前部、侧部或者顶部，用于实现0.1m到12m范围内的2D平面测距，输出的点云数据可支撑SLAM建图、动态障碍物检测、沿边行走等核心功能，相比传统的红外避障、超声波测距模块，它的角度分辨率更高，测距精度可达厘米级，能够识别直径2cm以上的细小障碍物，避免机器人在运行过程中碰撞桌腿、电线等小型障碍。

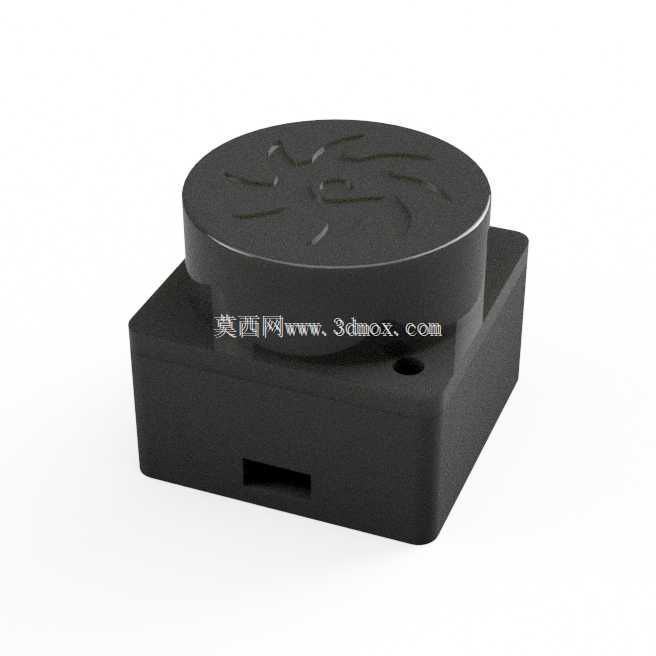

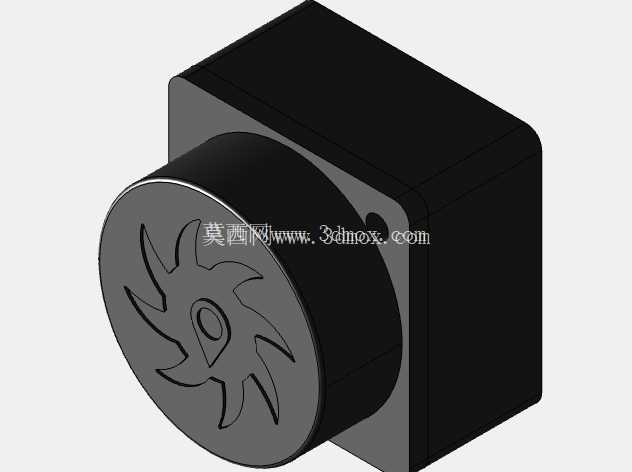

　　从结构设计思路来看，这款雷达采用了方形主体加圆形旋转测距头的布局，主体部分为驱动电路与信号处理模块的容纳腔，外壳做了圆角过渡处理，避免安装时刮伤操作人员或者周边线束，圆形旋转头部分集成了激光发射与接收单元，旋转部分与固定主体之间的间隙控制在0.3mm，既保证旋转时无摩擦卡顿，又能阻挡大部分粉尘进入内部腔体，适配普通室内场景的使用需求。在安装边界方面，两款雷达的安装孔位完全一致，主体的长宽尺寸为44mm*44mm，整体高度（不含出线部分）为34mm，安装孔采用对角布置的M2.5螺纹孔，孔距为36mm，结构工程师在做整机设计时，只需要在安装面板上预留对应位置的过孔或者螺纹柱，就可以实现两款雷达的互换安装，不需要重新修改结构件，大幅降低了同系列不同配置机型的开模成本。旋转头的旋转直径为38mm，安装时需要在雷达前方预留至少5mm的无遮挡空间，避免旋转过程中碰到周边的结构件或者线束，出线方向从主体后部引出，线径为3.5mm，预留的出线弯折半径不小于10mm，避免长期弯折导致线材内部断裂。从功能特性的结构匹配来看，这款雷达的顶部没有突出部件，可以紧贴设备的上盖板安装，也可以下沉嵌入到设备外壳内部，只需要露出旋转测距部分即可，这种设计既可以降低整机的整体高度，也能对雷达主体起到更好的防护作用，避免外力撞击损坏雷达外壳。

　　在实际选型适配过程中，很多工程师会忽略雷达的旋转盲区，这款雷达的近距离盲区在测距头正前方10cm以内，安装时需要注意不要让雷达的安装支架本身进入这个盲区，否则会导致雷达上电后持续检测到近距离障碍物，无法正常输出点云数据。另外，雷达的主体外壳采用ABS+PC混合材质，表面做了哑光磨砂处理，不会反射周边的环境光，避免对激光接收单元造成干扰，旋转头的外罩采用半透的PC材质，既能让激光信号顺利穿透，又能阻挡外界的灰尘、水渍接触内部的旋转光学元件，防护等级达到IP54，可满足普通商用场景的使用要求。

　　在做三维布局时，还需要考虑雷达的重量，单台雷达的重量仅为70g左右，即使安装在薄塑料板上也不会出现结构变形问题，不需要额外做加强筋设计，对于小型轻量化机器人的结构减重非常友好。很多做教育机器人、小型配送机器人的工程师在选型时，会优先考虑这类小尺寸雷达，就是因为它的安装兼容性强，不需要对整机结构做太大的改动，就可以快速实现导航避障功能的集成，而精准的三维模型可以在设计阶段就完成所有的干涉检查，避免打样后出现安装不上、旋转碰边、出线干涉等问题，大幅缩短研发周期，减少打样迭代的成本。
