SC616C型3kg量程高精度称重传感结构

在小型电子衡器、桌面级定量分装设备、便携称重装置的结构选型中，小量程单点式称重传感器是核心的力值转换部件，本次呈现的SC616C型3kg量程结构，正是针对小载荷高精度检测场景开发的应变式传感单元。从实际工程落地的场景来看，这类小量程传感器常被集成在桌面式电子天平、小型快递揽收点的便携称重台、实验室微量配料装置、小型食品包装线的在线检重工位，甚至是部分智能仓储的微型货位重量检测点位，其核心作用是将承载面受到的垂直方向载荷，通过弹性体的微形变转化为可被采集电路识别的电阻应变信号，最终输出对应重量的电信号供上位系统处理。

从结构设计思路来看，该传感器采用平行梁式弹性体结构，这种结构的优势在于能够在小载荷条件下保证足够的形变灵敏度，同时抑制偏载带来的检测误差——当被称重物体放置在承载面不同位置时，平行梁的对称应变结构可以抵消偏载力矩带来的信号偏移，这对于小量程称重场景尤为重要，毕竟3kg的满量程下，哪怕几克的偏载误差都会直接影响检测精度。弹性体材质选用高强度铝合金，一方面是铝合金的弹性模量稳定，在长期反复载荷作用下蠕变量极小，能够保证长期使用的精度保持性；另一方面铝合金的密度低，整体传感器自重较轻，便于在便携设备、轻量化结构中集成，不会给安装基体带来额外的载荷负担。

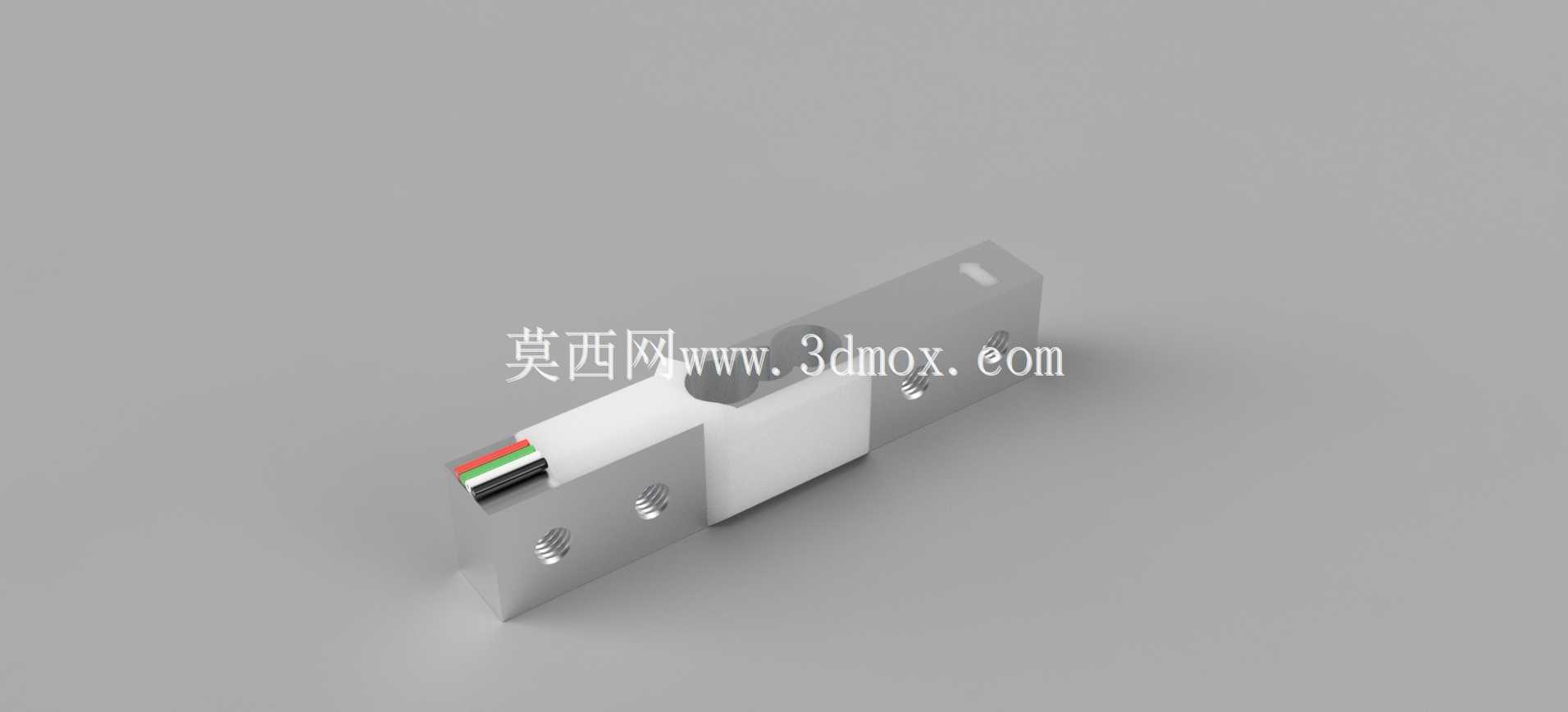

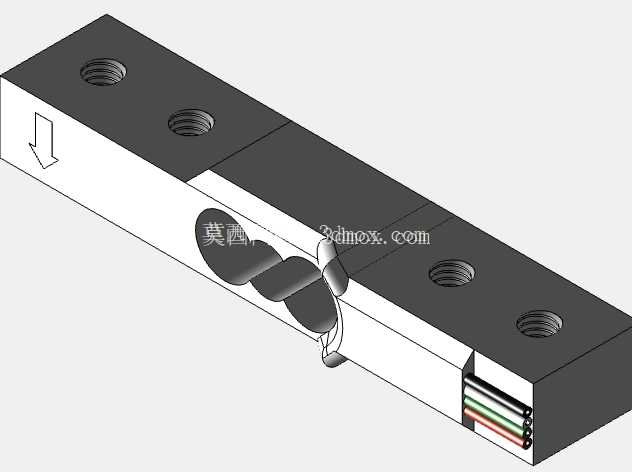

从外形尺寸与安装边界来看，该传感器整体为长条形块状结构，固定端设置有两个同轴的螺纹安装孔，用于将传感器刚性固定在设备的基座上，避免安装松动带来的检测漂移；加载端为平面结构，用于连接承载托盘或者称重台面，出线端采用多色排线引出应变桥路的信号线缆，排线的出线方向平行于传感器长度方向，能够在紧凑的安装空间内方便布线，不会与周边结构产生干涉。安装时需要注意，固定端的安装面需要保证足够的平面度，建议平面度公差控制在0.02mm以内，避免安装面不平导致弹性体产生预形变，造成零点偏移；加载端与承载台面的连接建议采用刚性连接，同时要保证加载力的方向垂直于传感器弹性体的受力平面，避免侧向力、扭转力矩作用在弹性体上，否则不仅会带来检测误差，长期受侧向力作用还可能导致弹性体产生塑性形变，造成传感器永久损坏。

从功能特性上看，该3kg量程的传感器满量程输出信号一致性较好，应变桥路采用全桥设计，能够自动补偿温度变化带来的零点漂移，在0-40℃的常规工业使用环境下，温度对检测精度的影响可以控制在允许范围内。在三维建模过程中，结构细节完全还原了实物的安装孔位、倒角、出线槽位置，尤其是弹性体的薄壁应变区尺寸，建模时严格按照实际弹性梁的厚度、宽度比例还原，保证模型在进行虚拟装配、干涉检查时，能够完全匹配实际零件的安装尺寸，避免设计阶段出现安装位不匹配、布线空间不足的问题。对于结构设计人员来说，在做小型称重设备的整体结构布局时，可以直接调用该模型进行装配验证，提前确认传感器与基座、承载台、走线槽的位置关系，减少实物打样阶段的修改次数；对于设备选型人员来说，通过三维模型可以直观判断该传感器的安装尺寸是否适配现有设备的安装空间，加载端的连接结构是否匹配现有承载台的设计，无需等待实物样品就能完成前期的选型匹配工作。

在实际应用中，这类小量程传感器的安装还需要注意过载保护结构的设计，因为3kg的满量程量程较小，一旦出现超过量程150%以上的冲击载荷，就可能造成弹性体不可逆的形变，所以在结构设计时通常会在传感器周边设置限位柱，限位柱与承载台之间的间隙控制在弹性体满量程形变量的1.2倍左右，正常称重时限位柱不与承载台接触，不会影响检测精度，当载荷超过满量程一定值时，限位柱会顶住承载台，避免弹性体过度形变损坏。另外，传感器的安装位置要尽量远离设备的振动源，比如如果设备集成有小型电机、送料机构等振动部件，要采取必要的减振措施，避免振动信号叠加在重量检测信号上，造成检测数值跳动不稳定。该模型的结构细节还还原了弹性体表面的应变片粘贴区域的标识位置，在做后续的电路设计时，可以直观看到应变片的布置位置，方便信号线缆的走线规划，避免线缆与运动部件产生摩擦，提升设备整体的可靠性。
