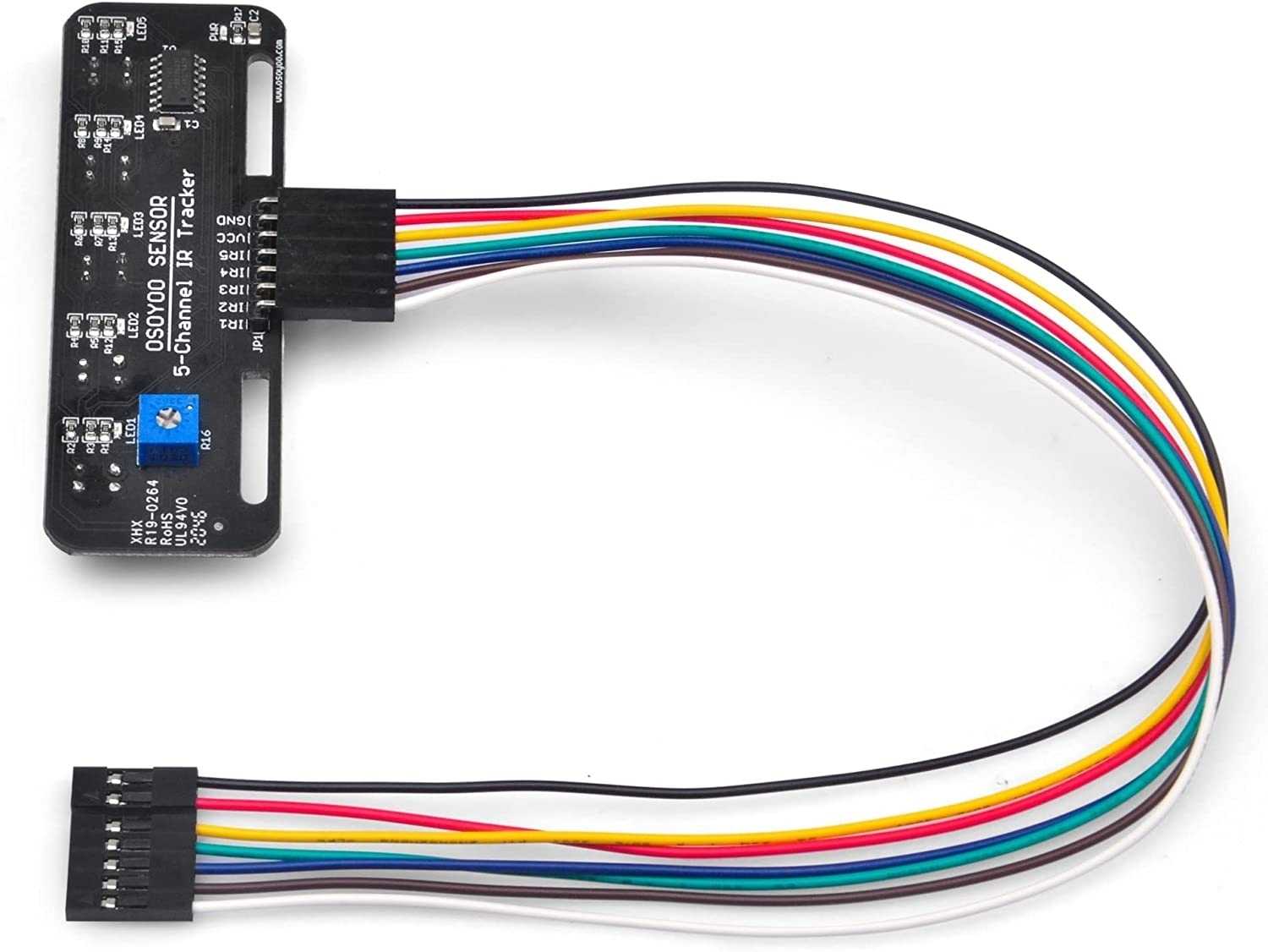

五通道红外循迹传感模块结构设计

在移动机器人、智能循迹小车的开发场景中，红外循迹传感模块是实现路径识别功能的核心感知部件，本次设计的五通道红外追踪模块，针对常规单通道、双通道传感器检测范围窄、路径识别容错率低的痛点做了结构优化，能够适配更多复杂的循迹场景，比如交叉线、弯道、断点路径的识别需求。从实际使用场景来看，这类模块常被安装在小型移动机器人底盘的前端下侧，距离地面保持8-15mm的检测高度，通过五路红外发射接收对管的排布，覆盖更宽的检测宽度，相比单通道传感器，能够在车体出现小幅偏移时快速识别路径边界，给主控系统反馈更丰富的位置偏差信号，避免小车轻易脱轨。

从功能特性上看，模块集成了五路独立的红外反射检测单元，每一路都可以独立输出数字开关量信号，板载的电位器可以统一调节检测灵敏度，适配不同反射率的地面材质，比如白色KT板赛道、黑色电工胶带路径、哑光PVC地面等不同场景，不需要额外外接调节电路。板载的排针接口采用标准2.54mm间距设计，能够直接和常见的单片机开发板、机器人控制板对接，不需要额外做转接处理，降低了集成阶段的结构适配工作量。模块上的信号处理芯片直接贴装在PCB板上，外围元件做了紧凑排布，尽可能压缩整体板件尺寸，避免在小尺寸机器人底盘上安装时出现空间干涉。

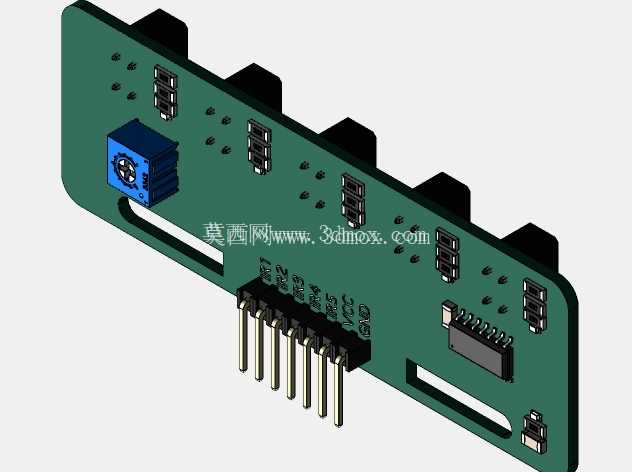

设计思路上，首先确定五路传感单元的排布间距，常规循迹赛道的线宽普遍在15-25mm区间，因此将五路红外对管按照等间距10mm排布，总检测宽度达到40mm，能够完整覆盖常规赛道线宽，即使车体出现左右偏移，也能保证至少有1-2路传感器检测到路径信号，给控制系统提供连续的偏差参考。PCB板的外形做了长条形设计，两端开设了长条形安装腰孔，腰孔的长度预留了5mm的安装调节余量，安装时可以根据底盘的安装孔位实际情况，前后微调模块的探出距离，也可以根据需要的检测高度调整安装位置，不需要重新打孔适配。板上的电位器布置在模块的一端侧边，调试时不需要拆下模块就可以直接用螺丝刀调节灵敏度，避免调试过程中反复拆装模块改变安装位置。电源和信号引脚做了丝印标注，集成接线时可以快速识别引脚定义，减少接线错误的概率。

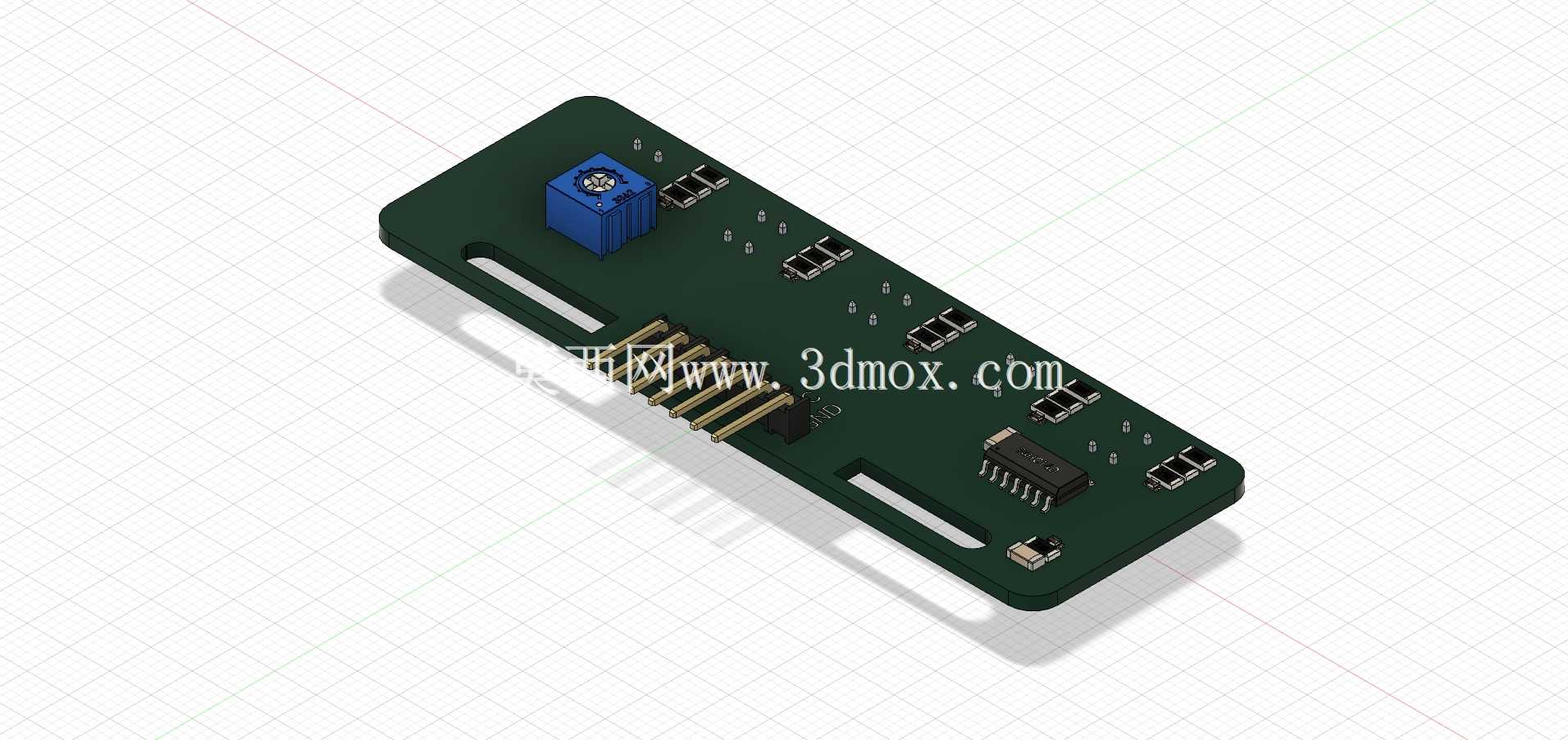

从安装边界尺寸来看，模块整体长度为72mm，宽度为22mm，板厚1.6mm，属于标准FR-4板材厚度，元件最高凸起高度为8mm，也就是板上电位器的顶部高度，安装时需要保证模块上方预留至少10mm的安全空间，避免和底盘上的其他元件、结构件产生磕碰。两端的安装腰孔宽度为3.2mm，适配M3规格的安装螺丝，两个腰孔的中心距为60mm，这个孔距可以适配市面上绝大多数小型智能小车底盘的前端安装位，不需要额外做安装支架。模块底部的红外发射接收元件距离板边2mm，安装后元件距离地面的高度不会因为板件的安装倾斜出现过大的检测距离差，保证五路传感器的检测一致性。排针接口布置在模块的后侧边缘，接线后线束可以顺着底盘方向排布，不会垂到地面影响小车行走，也不会遮挡传感器的检测光路。

在实际选型集成时，需要注意模块的检测距离范围，这类反射式红外传感器的有效检测距离在2-20mm区间，最佳检测区间为8-12mm，安装时如果高度过低，容易被地面的微小凸起剐蹭元件，如果高度过高，会降低检测的对比度，出现黑白线识别不准的问题。另外模块的工作电压为5V，和常规单片机系统的IO电平匹配，不需要额外做电平转换，直接接入控制板的数字IO口就可以读取每一路的检测状态。五路信号独立输出的设计，除了常规的循迹功能外，还可以用来做简单的避障检测、边缘检测，比如在桌面机器人上使用时，可以识别桌面边缘防止跌落，拓展了模块的使用场景。结构设计上没有做额外的外壳封装，是考虑到这类模块本身重量极轻，整板重量只有8g左右，不会给小型移动机器人增加过多的负载，同时裸板设计也方便调试时观察每一路传感器的工作状态，部分板载的状态指示灯可以直观显示每一路的触发情况，调试时不需要连接上位机就可以快速判断传感器是否正常工作。
