非接触式金属探测感应模块结构设计

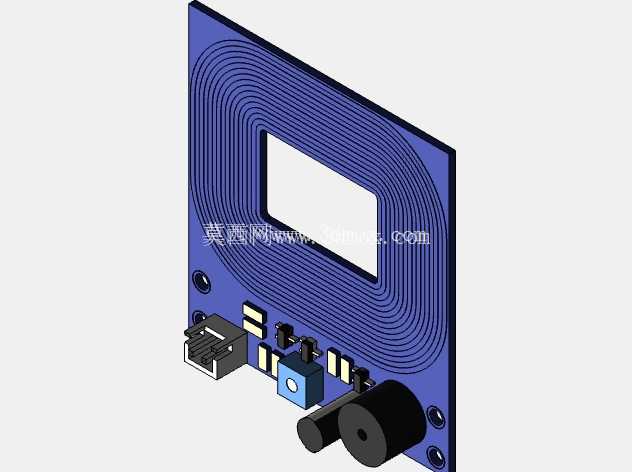

这款金属探测感应模块的结构设计，首先围绕非接触式金属检测的核心功能展开，PCB基板采用方形带中心镂空的布局，中心区域预留的矩形空间是大尺寸平面电感线圈的布设区，这种回形环绕的线圈走线设计，能够在模块正面形成均匀的交变磁场覆盖范围，避免传统小线圈探测范围窄、边缘灵敏度不均的问题。从实际工程应用场景来看，这类模块常被集成在小型安检手持设备、流水线金属异物检测工位、嵌入式安防感应装置中，也可作为DIY金属探测装置的核心感应单元，适配不同场景下的近距离金属目标识别需求。

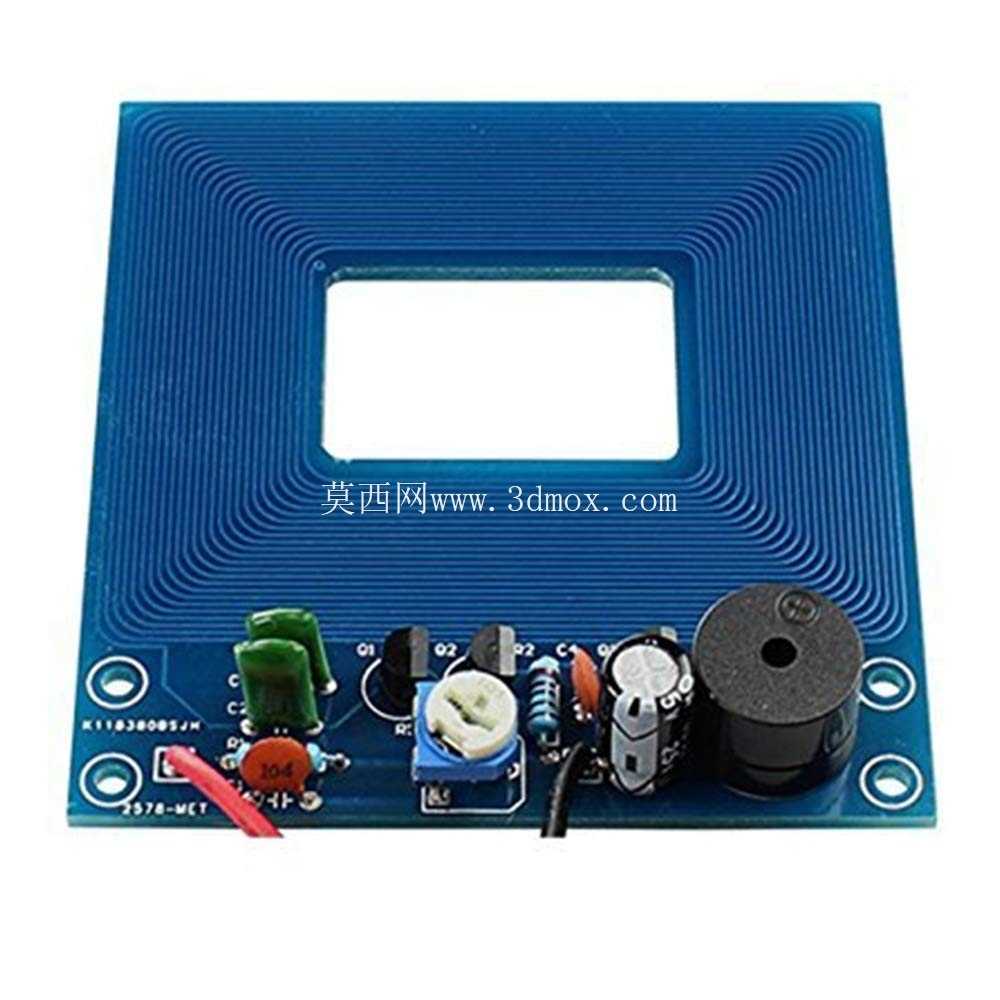

模块上的元件布局充分考虑了信号链路的抗干扰需求，线圈布设区域与后端信号处理元件之间预留了足够的隔离距离，避免元件自身金属引脚对线圈磁场造成干扰。板载的绿色直插电容作为谐振回路的匹配电容，与线圈共同构成LC振荡电路，其容值参数经过匹配调试，能够让振荡电路维持稳定的谐振频率；旁边的可调电位器用于调整振荡电路的起振阈值，也就是探测灵敏度，工程师在装配调试时可以通过旋转电位器旋钮，根据实际安装场景的干扰情况调整触发阈值，避免周边固定金属构件引发误触发。

板载的黑色无源蜂鸣器采用直插卧式安装，通过引脚弯折贴合PCB板面，降低模块整体厚度，其触发信号直接由板载信号处理电路输出，当线圈探测到金属物体引发振荡频率偏移时，电路会直接驱动蜂鸣器发出提示音，无需外接额外的音频驱动电路，简化了集成时的外围接线。板上的红色发光二极管作为触发状态指示，与蜂鸣器同步触发，在嘈杂环境下可以通过视觉提示判断探测状态；不同阻值的色环电阻分别承担限流、分压作用，为各个有源元件提供合适的工作电压，小型电解电容用于滤除电源回路的纹波，避免供电电压波动导致的灵敏度漂移。

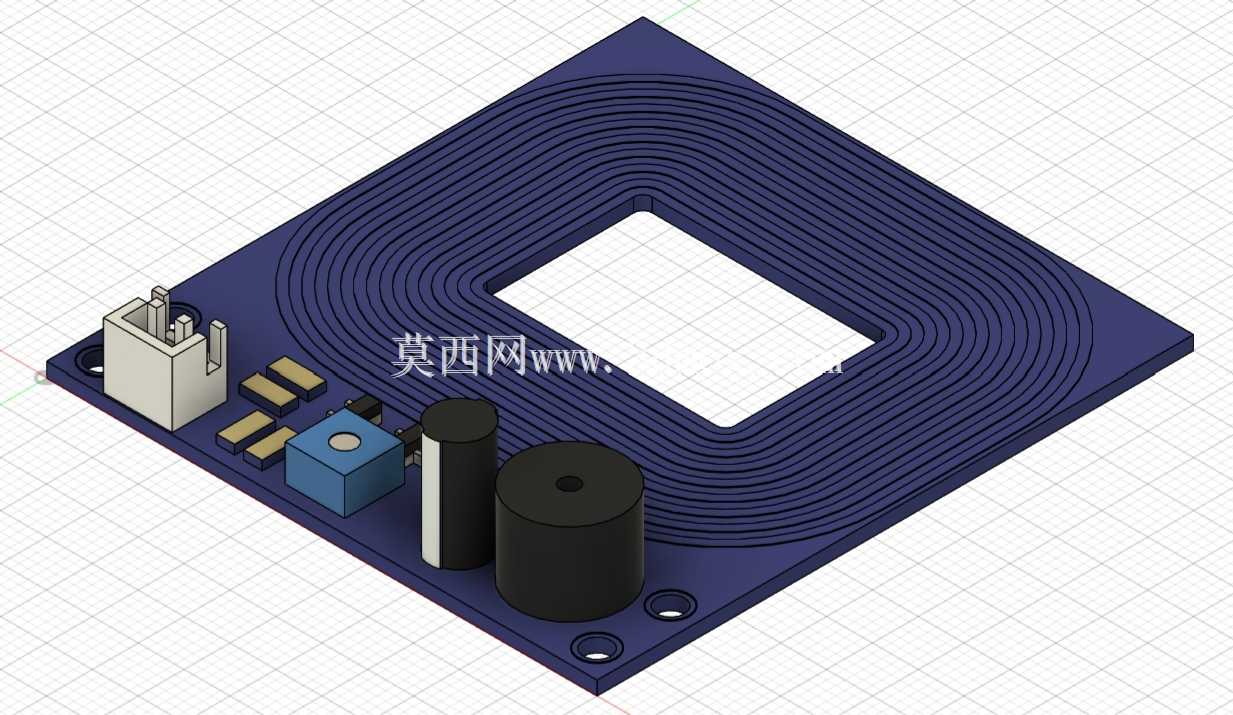

从安装边界来看，PCB板四个角预留了标准直径的安装孔，孔位间距符合通用小型电子模块的安装规范，可以直接通过铜柱或者螺丝固定在设备外壳内部，不需要额外设计定制安装支架。模块整体厚度控制在较低范围，板上最高的元件为蜂鸣器，其高度不超过10mm，适配厚度15mm以内的超薄设备外壳安装需求。中心镂空的线圈区域没有布设任何元件，安装时需要注意该区域正面不能有大面积金属遮挡，否则会直接影响探测灵敏度，甚至导致电路持续触发无法正常工作；模块背面为平整的PCB走线层，可以直接贴合塑料壳体安装，不需要额外预留背面避让空间。

设计过程中针对线圈的走线宽度、匝间距做了优化，在有限的PCB面积内尽可能提升线圈的电感量，同时保证线圈的直流电阻在合理范围，降低电路的静态功耗。信号处理部分的元件排布遵循信号流向，从线圈接线端开始依次经过谐振匹配、信号放大、阈值比较、输出驱动几个环节，走线尽可能短，减少信号传输过程中的衰减和外界电磁干扰。电源输入引脚设置在板边位置，方便接线，同时在电源入口处预留了滤波电容位置，适配不同供电质量的应用场景。

在实际选型集成时，需要注意模块的探测距离与被探测金属的材质、面积直接相关，大面积铁磁性金属的探测距离最远，小尺寸铜、铝等非铁磁性金属的探测距离会相应缩短，结构设计时需要根据目标探测物的特性调整模块与检测面的安装距离。模块的触发响应时间在毫秒级，能够适配流水线快速传输场景下的动态检测需求，不会因为目标移动速度过快出现漏检。板载的电位器调整范围覆盖了从高灵敏度近距离探测到低灵敏度抗干扰的不同需求，不需要更换元件即可适配多数常规应用场景，降低了集成调试的工作量。
