R-3625型12V直流无刷电机结构设计

在小型自动化执行机构、桌面级机电设备、便携通讯配套装置的动力选型环节，小尺寸直流无刷电机的结构适配性往往是整机设计阶段需要优先核对的核心要素，这款R-3625规格的12V无刷电机，正是针对紧凑安装空间下的稳定动力输出需求完成的结构建模还原，所有外形尺寸、安装接口都严格对照实物测绘参数搭建，可直接用于整机装配的干涉校验、安装工位预留的设计参考。

从实际应用场景来看，这类小直径无刷电机常被用在小型风机驱动、精密送料机构的动力输入、便携检测设备的传动单元、智能小家电的动力模块中，相比同尺寸有刷直流电机，它没有碳刷磨损带来的寿命短板，配合霍尔信号输出可以实现更精准的转速闭环控制，适配10kHz频率的PWM调速信号，可覆盖3000RPM、6000RPM两档常用额定转速区间，能满足不同负载工况下的转速匹配需求，不管是需要恒定转速的流体输送场景，还是需要宽范围调速的传动执行场景，都能通过调速信号匹配对应的输出特性。

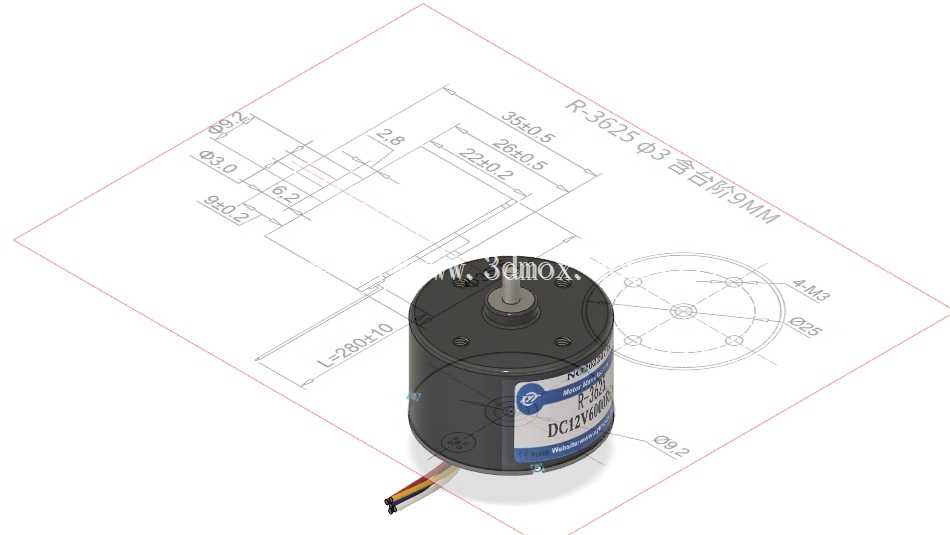

做这款电机的三维结构还原时，最先敲定的是安装边界的尺寸约束：电机主体外径为36.25mm，对应安装工位的径向预留空间不能小于这个数值，输出轴端的配合尺寸、机身尾部的出线位置都做了1:1的还原，其中输出轴的直径、伸出长度、轴端配合公差都按照实物测绘值标注，机身侧面的安装固定孔位间距、孔深也做了精准还原，设计人员在做整机结构排布时，可以直接调用这个模型核对安装孔的对位精度，不用再反复核对二维图纸的尺寸链，能大幅减少前期结构评审时的尺寸错漏问题。

从结构设计思路来看，这款电机采用外圆主体的一体式机壳设计，机壳表面做了轻微的散热筋结构处理，在持续运转时可以通过机壳表面散出绕组产生的热量，避免长时间高负载运行出现过热退磁的问题。尾部引出的三相控制线与霍尔信号线做了分色处理，建模时也还原了出线端的护套结构，方便设计人员提前预留走线槽的空间，避免装配时出现线缆挤压、弯折半径过小的问题。电机前端盖的止口尺寸做了精准建模，在做与设备安装面的配合设计时，可以直接通过止口配合实现电机的同轴定位，减少装配时的同轴度调校工作量。

在实际选型适配时，需要注意这款电机的供电电压覆盖12V与24V两个常用直流档位，建模时也在机身标签位置做了参数标识的还原，方便设计人员在装配体中快速识别电机参数，不会和其他同尺寸不同电压规格的电机出现混淆。另外电机的输出轴台阶尺寸、轴端的D型切边结构都做了细节还原，在配套设计联轴器、传动齿轮的时候，可以直接匹配轴的截面形状，不用再额外测绘轴端的配合尺寸，能缩短传动部件的设计周期。

很多结构设计人员在做小型设备的动力排布时，往往容易忽略电机本体的安装台阶尺寸，这款R-3625电机前端的3mm台阶结构也在模型中做了完整还原，对应的安装面板开孔尺寸需要匹配台阶外径，才能保证电机安装后不会出现径向窜动，同时前端盖的固定螺丝孔位采用对称排布设计，不管是水平安装还是垂直安装都能保证受力均匀，不会因为安装方向问题导致机身受力不均影响轴承寿命。从运转特性来看，这款电机的霍尔元件布置在机壳内部对应绕组的位置，模型虽然没有还原内部绕组与霍尔板的细节，但机身外部的霍尔信号出线位置做了明确标注，方便设计人员在布置控制板的时候，尽量缩短霍尔信号的走线长度，减少信号干扰带来的转速波动问题。
