奥德拉德克仿生扫描探测装置结构设计

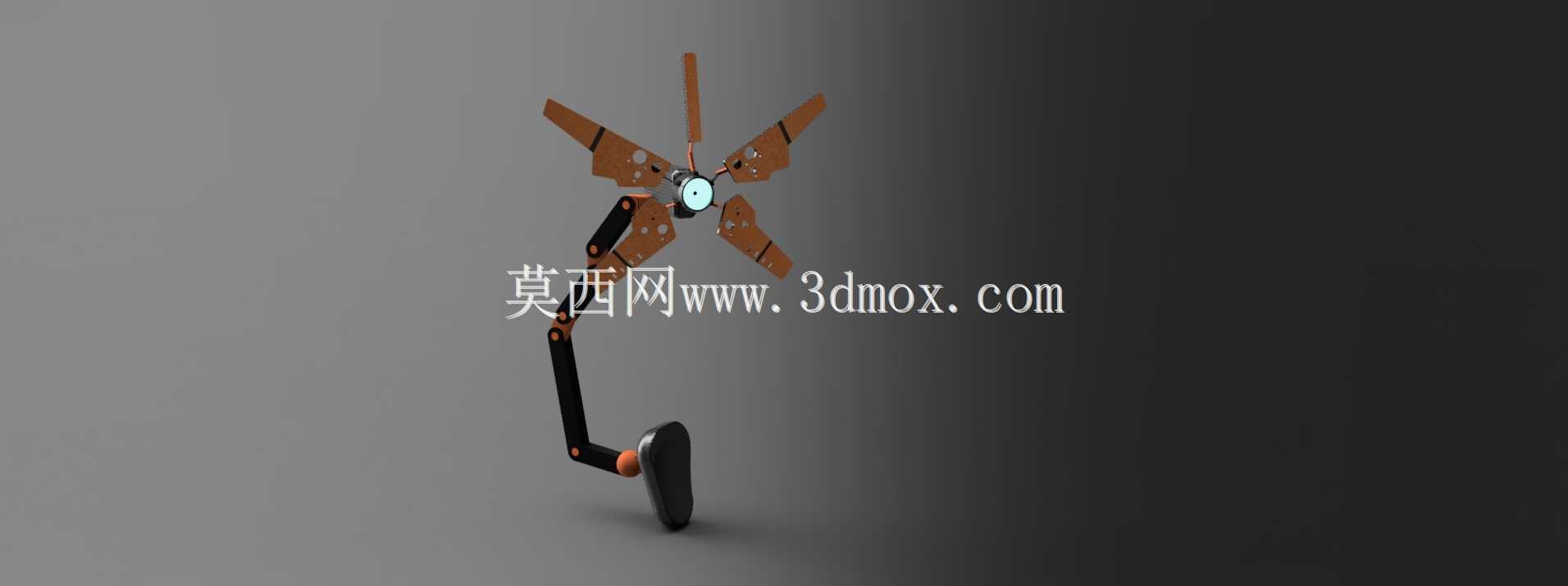

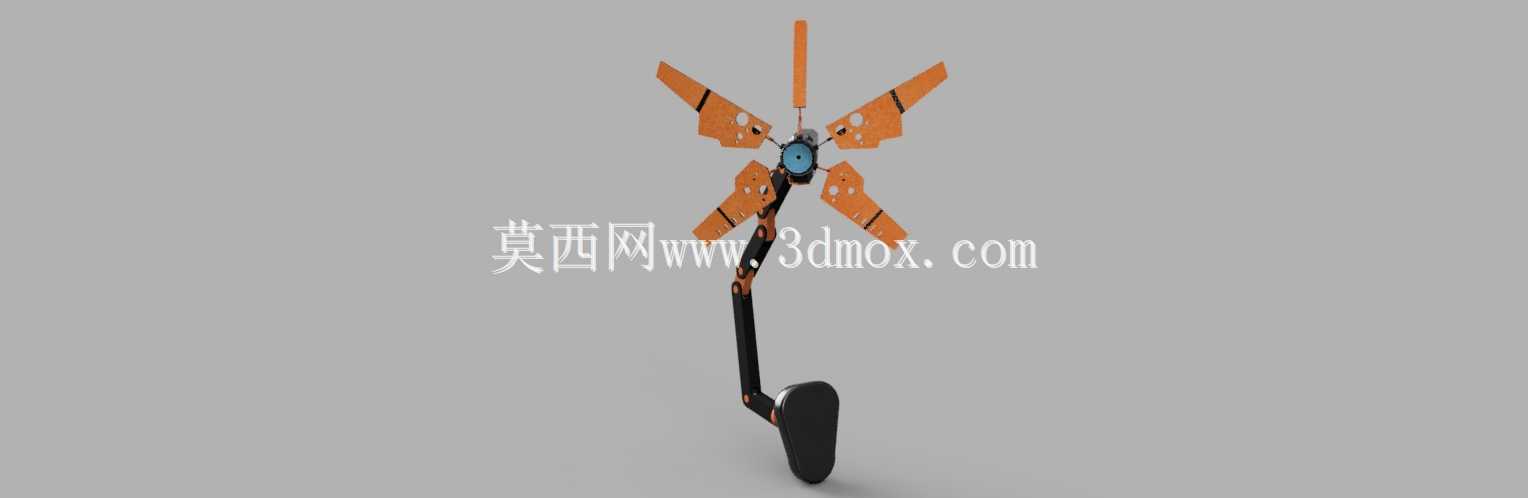

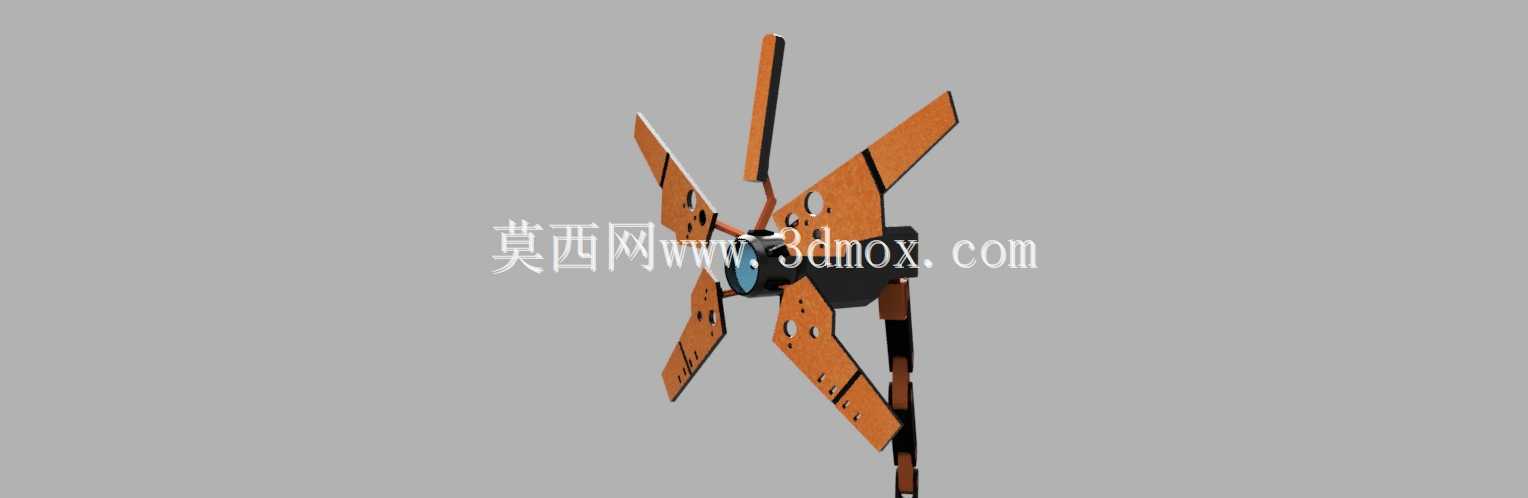

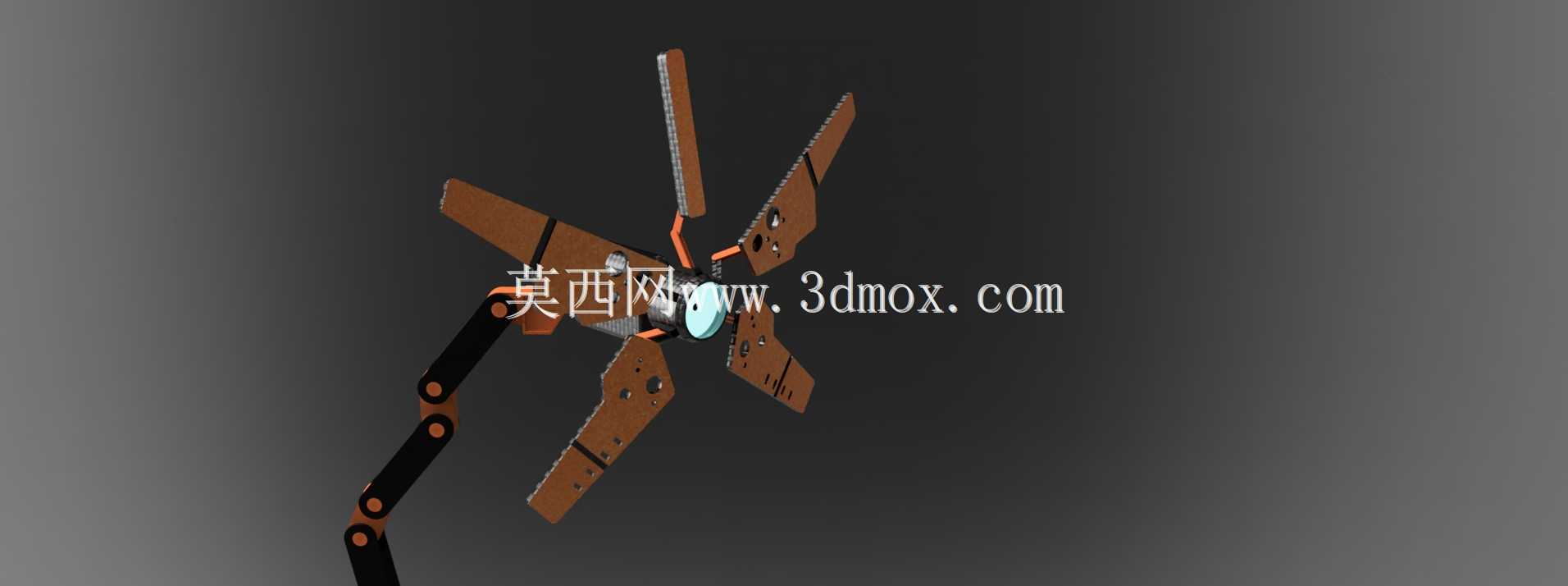

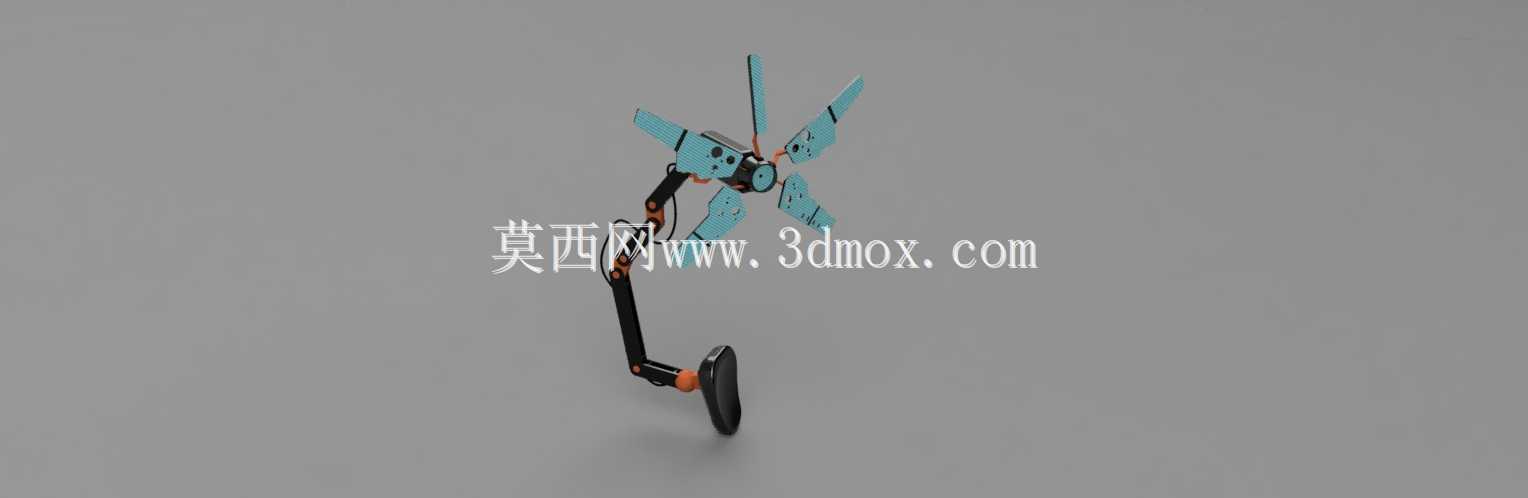

　　该仿生扫描探测装置的结构设计，核心围绕狭小空间内的近距离扫描探测需求展开，区别于常规固定式扫描设备，整体采用分体铰接式布局，将多组扫描传感单元集成在可动旋翼式端头上，搭配可弯折的长铰接臂与底部支撑轮结构，能够适配非平整作业面的移动与姿态调整需求。从功能实现逻辑来看，端头部分的多片翼状结构并非气动升力部件，每片翼板内侧都预留了传感元件安装位，可根据探测场景需求更换激光扫描、红外成像或者近距离图像采集模块，翼板与中心转轴采用阻尼铰接设计，能够根据扫描范围需求调整单片翼板的展开角度，在狭窄通道内作业时可将翼板收拢至最小直径，避免与周边障碍物发生剐蹭，在开阔区域作业时可将翼板完全展开，扩大单点位的扫描覆盖角度，减少设备整体移动频次。

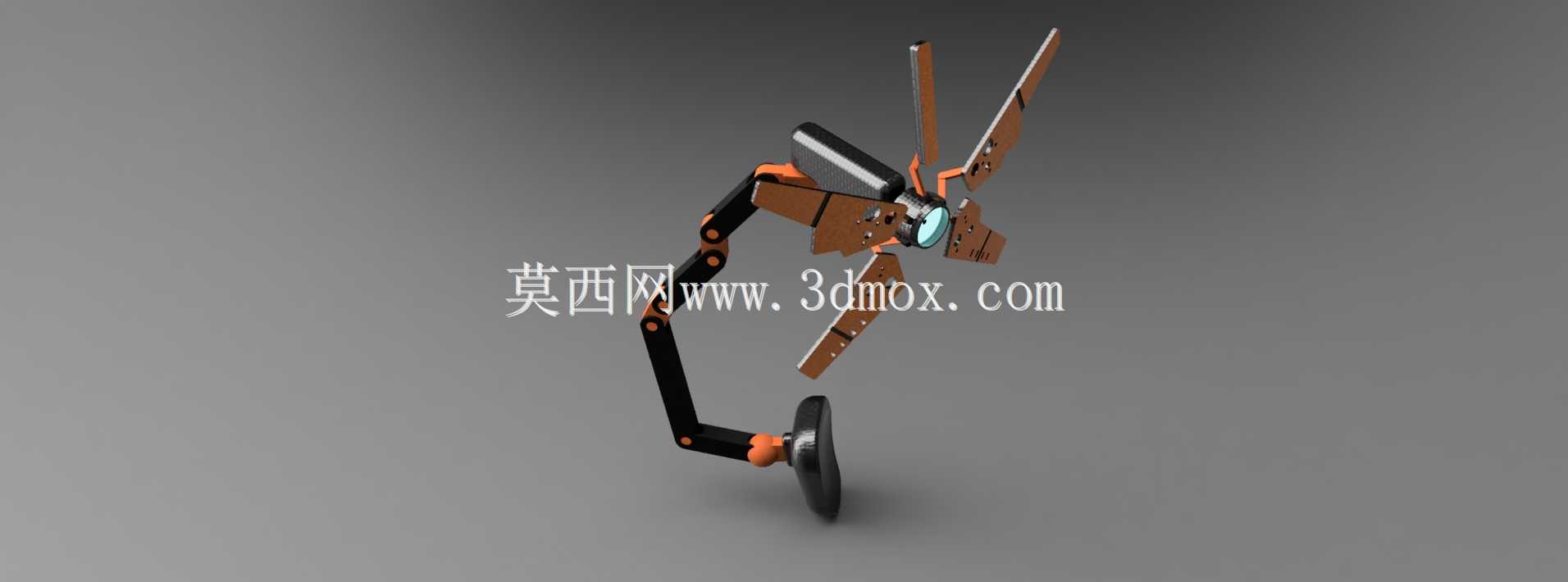

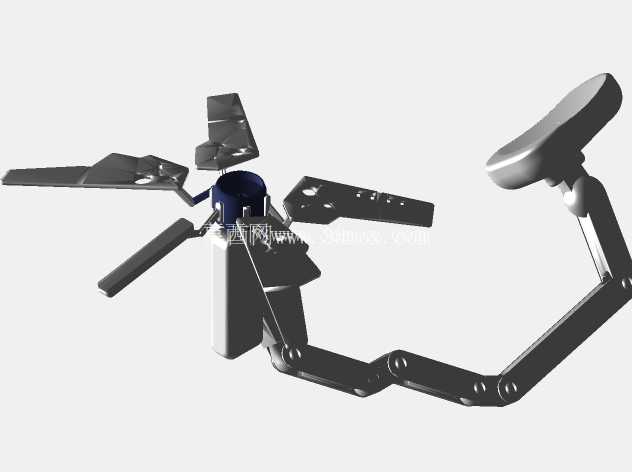

　　铰接臂部分采用多段式中空杆体设计，杆体内部预留走线空间，所有传感线路与动力控制线都可从杆体内部穿行，避免外部走线在设备移动过程中被障碍物勾挂，每段杆体之间的铰接关节都设置了阻尼锁定结构，既可以手动调整臂体的弯折角度，也可搭配微型伺服电机实现远程姿态控制，臂体的总伸展长度可根据作业场景调整，在贴近地面的低矮空间作业时可将臂体弯折为低位姿态，在需要对高位区域进行扫描时可将臂体完全伸直，满足不同高度层面的探测需求。

　　底部支撑结构采用单轮式支撑设计，搭配臂体末端的配重块实现整体重心平衡，支撑轮采用窄幅高摩擦橡胶材质，既可以在平整硬质地面上实现小范围滑动移位，也能够在有一定坡度的斜面上保持稳定支撑，不会出现侧翻问题，支撑轮与臂体的连接位置设置了旋转关节，可实现360度水平方向旋转，无需移动底部支撑位置即可调整端头的扫描朝向。从安装边界尺寸来看，该装置在翼板完全收拢状态下的最大外径不超过120mm，能够顺利穿过常规建筑的管线检修通道、设备间隙等狭小空间，臂体完全收拢时的整体长度不超过400mm，便于携带与转运，在翼板完全展开状态下的扫描覆盖直径可达600mm，单点位固定状态下可实现水平方向270度范围的无死角扫描。

　　在结构强度设计上，所有翼板与臂体部件都采用轻量化工程塑料材质，在保证结构刚性满足使用需求的前提下尽可能降低整体自重，铰接关节位置都嵌入了金属衬套，减少反复调整姿态带来的磨损，提升整体结构的使用寿命。该装置的实际应用场景覆盖工业设备内部检修扫描、狭窄管线内部探测、灾后狭小空间搜救探测等多个领域，相较于传统的手持式扫描设备，其可弯折的臂体结构能够将扫描端头送入人员无法直接抵达的区域，可动翼式端头能够在单点位获取更大范围的扫描数据，减少作业过程中人员进入危险区域的频次，降低作业安全风险。在建模过程中，所有铰接位置的配合间隙都按照实际装配公差进行设定，翼板的转动角度范围、臂体的弯折角度都做了运动限位模拟，避免实际装配后出现运动干涉问题，所有部件的安装孔位、走线槽位置都预留了足够的操作空间，便于后续实际加工装配时的零部件安装与线路布设，支撑轮的安装位置经过重心模拟验证，在臂体处于任意弯折角度、翼板处于任意展开状态下都能保持整体重心落在支撑轮的支撑范围内，不会出现倾倒问题。
