HiwonderHTD-85H高扭矩串行总线伺服舵机结构

在桌面级仿生机器人、小型机械臂关节、教育类竞赛机器人的执行端选型中，大扭矩串行总线舵机一直是结构工程师绕不开的核心部件，这款Hiwonder HTD-85H舵机的三维结构，刚好覆盖了这类应用场景下的多数安装与性能需求。先从实际使用场景说起，这类85KG级扭矩的舵机，常被用在四足机器人的髋膝关节、6自由度小型机械臂的大臂回转关节、大型航模的舵面驱动，还有工业类小型变位机的角度调节端，和普通PWM舵机不同，串行总线的通讯方式可以让单条总线挂载数十个舵机，仅用两根信号线就能完成所有舵机的位置回传、参数配置与动作控制，大幅减少了多关节设备的布线复杂度，这也是它在多自由度机器人项目中被广泛选用的核心原因。

从功能特性上看，这款舵机采用不锈钢齿轮组传动，相比常见的铜齿、塑料齿舵机，不锈钢材质的齿轮抗冲击载荷能力更强，在机器人关节遇到突发外力阻挡、或者启停瞬间的扭矩冲击时，不容易出现打齿崩齿的问题，85KG的堵转扭矩参数，足以支撑单关节承载1.5-2kg的负载做全角度回转，满足多数桌面级机器人的负载要求。舵机内置位置反馈与温度、电压检测单元，能实时回传当前转动角度、工作温度与输入电压，方便控制系统做过载保护与位置闭环，避免舵机长时间堵转烧毁。

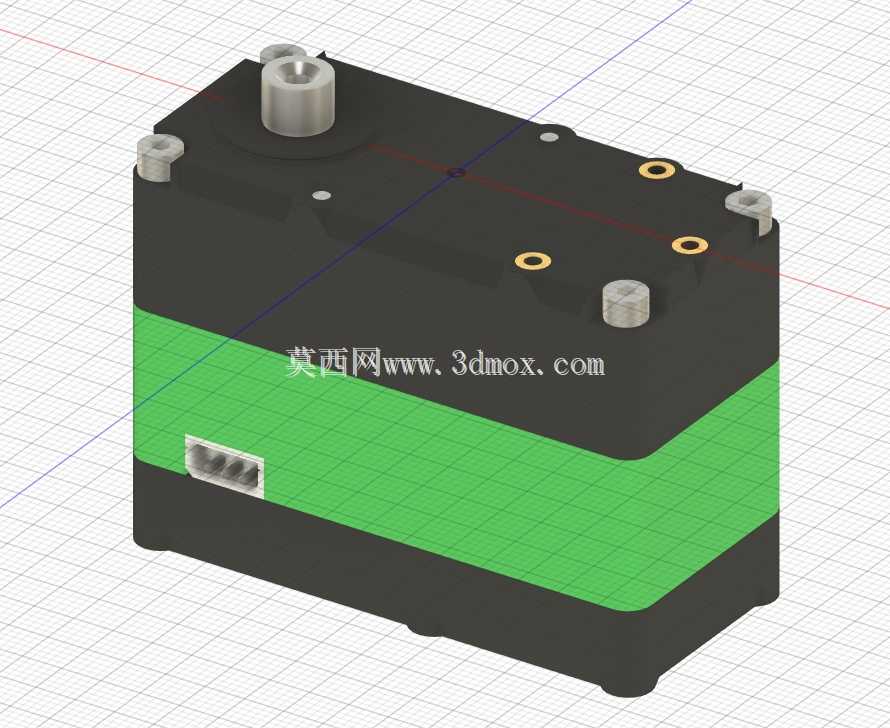

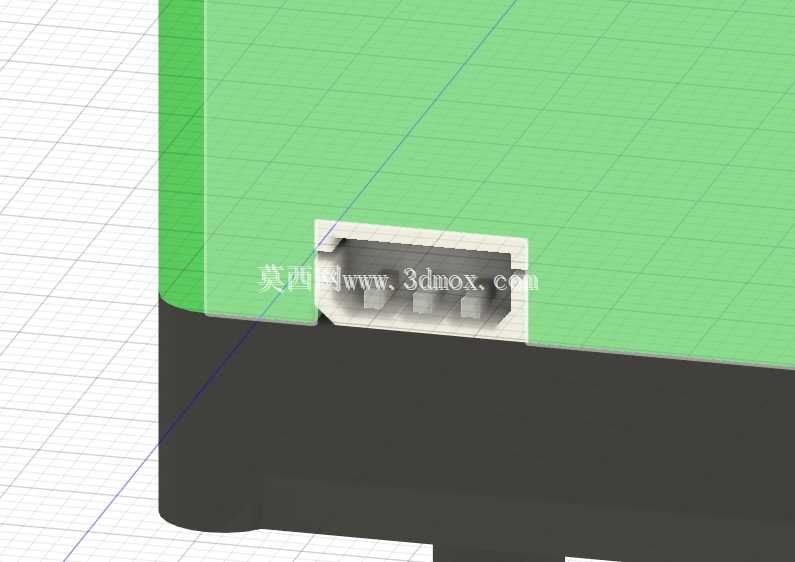

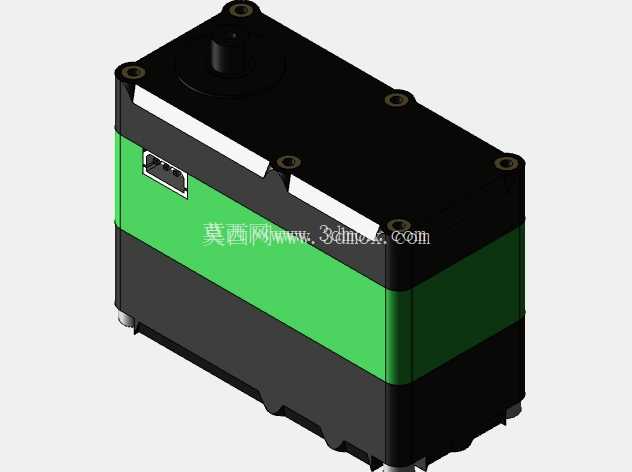

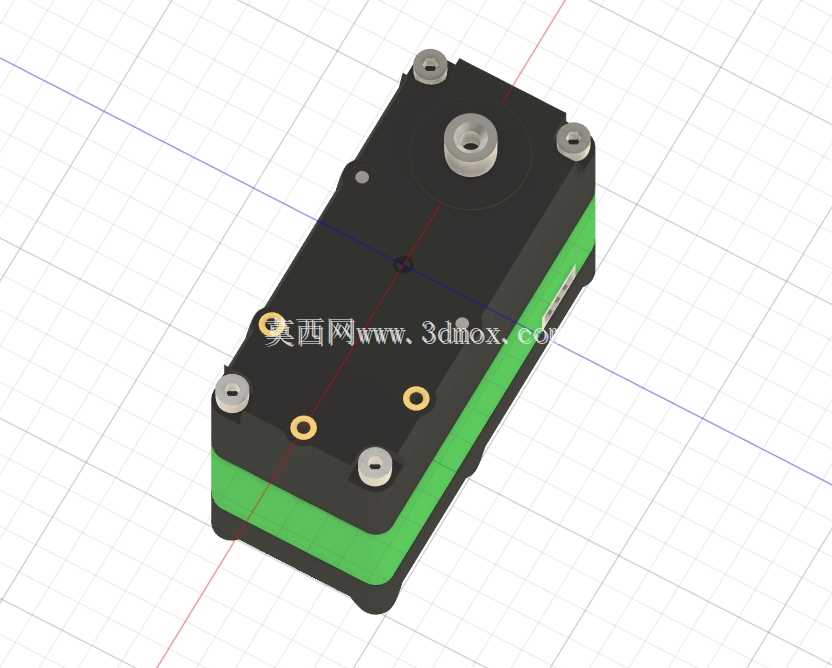

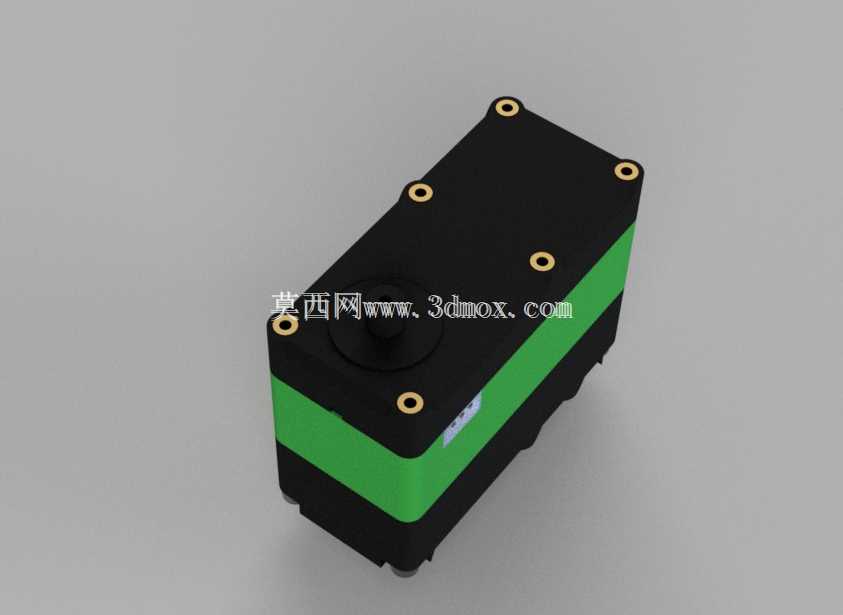

再看设计思路，整个舵机采用上下分层的壳体结构，上壳体为高强度工程塑料材质，预留了四个对称的安装固定孔，孔位采用金属衬套预埋设计，反复拆装也不会出现塑料孔滑牙的问题；中间层为绿色密封胶条结构，既可以填充上下壳体的装配间隙，提升整体防尘能力，也能在齿轮传动过程中吸收部分振动，降低运行噪音；输出轴位于壳体顶部中心位置，采用标准花键齿形，兼容市面上通用的舵机摇臂、舵盘配件，不需要额外定制转接件就能完成装配。壳体侧面预留了总线接口的安装位，两个接口采用并联设计，方便舵机之间手拉手串联布线，不需要额外做分线处理。

关于安装边界与尺寸，这款舵机的整体外形为扁平方正结构，厚度方向尺寸控制得比较薄，在机器人腿部关节安装时，不会因为舵机厚度过大导致腿部运动空间出现干涉；四个安装孔的孔距符合标准大扭矩舵机的通用安装尺寸，和市面上同级别舵机的安装孔位完全兼容，做旧设备升级替换时，不需要重新设计安装支架，直接替换原有舵机即可。输出轴的中心高度、轴径尺寸也遵循通用舵机的设计规范，搭配标准舵盘时，转动中心和安装面的相对位置固定，结构设计时不需要额外做尺寸换算。壳体底部做了圆角过渡处理，在关节做±90度摆动时，不会和相邻的结构件发生剐蹭，有效减少了结构设计时的避干涉工作量。

从结构细节上看，齿轮组采用多级减速布局，电机输出端的小齿轮经过硬化处理，和中间级的不锈钢减速齿轮啮合间隙控制在合理范围，既不会因为间隙过大导致回程误差超标，也不会因为间隙过小出现卡滞、运行阻力过大的问题。电路板安装在壳体下部的独立腔体内，和齿轮腔做了物理分隔，避免齿轮润滑脂渗漏到电路板上造成短路。壳体上的固定螺丝采用内六角设计，相比十字螺丝，内六角的受力更均匀，拆装时不容易滑丝，后期维护拆解更方便。

在实际选型做结构设计时，需要注意舵机的转动范围，这款总线舵机可以通过参数配置调整0-360度的任意转动区间，设计关节限位结构时，要结合实际使用的转动角度范围预留机械硬限位，避免程序跑飞时舵机转到极限位置堵转。另外布线时要注意总线接口的正负极方向，虽然接口做了防反插设计，但结构设计时还是要预留足够的走线空间，避免线材被舵机转动部位挤压破损。如果是用在持续转动的场景下，要注意舵机的持续负载扭矩不要超过额定值，避免长时间过载导致电机过热退磁，缩短使用寿命。
