OCS-D008-B微型伺服电机结构设计

这款微型伺服电机的结构设计，首先围绕小空间安装场景的适配需求展开，在做结构建模时优先考虑了紧凑布局下的传动刚性与安装便利性。从实际应用场景来看，这类小扭矩伺服常被用于小型仿生机器人关节、微型航模舵面控制、桌面级精密自动化执行端、小型云台姿态调整这类对安装体积、控制精度有要求的场合，相比普通同体积直流减速电机，它自带位置闭环反馈，不需要额外加装编码器就能实现角度位置的精准控制，能大幅简化外围控制电路的设计复杂度。

从功能特性来看，该伺服支持最大7.4V供电，对应输出扭矩能覆盖0-60度的角度摆动范围，控制脉冲宽度匹配800-2200微秒的通用舵机控制协议，能直接兼容市面上绝大多数开源飞控、机器人控制板的舵机输出接口，不需要额外做协议转换。全金属材质的传动齿轮组是这款结构的核心设计点，相比常见的塑料齿轮舵机，金属齿轮能承受更大的瞬时冲击负载，在频繁正反转、堵转临界工况下的使用寿命会有明显提升，建模时每一级齿轮的啮合间隙都做了公差预留，既保证传动顺畅无卡滞，又不会因为间隙过大导致输出端回差超标，影响位置控制精度。

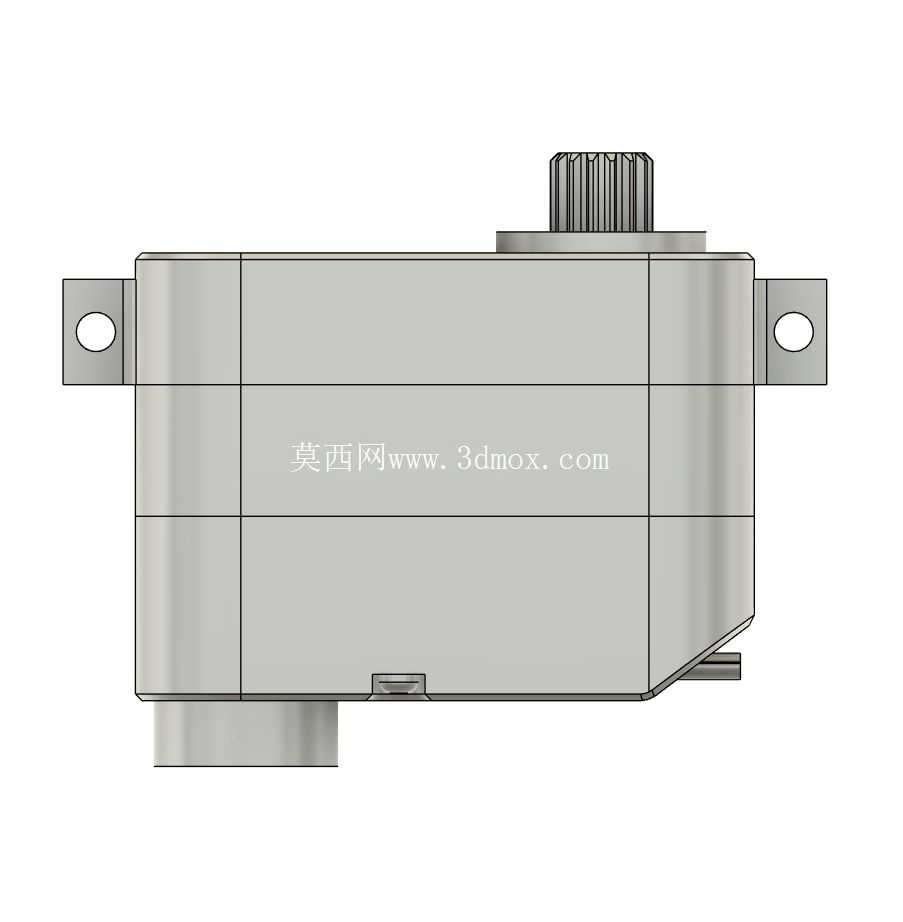

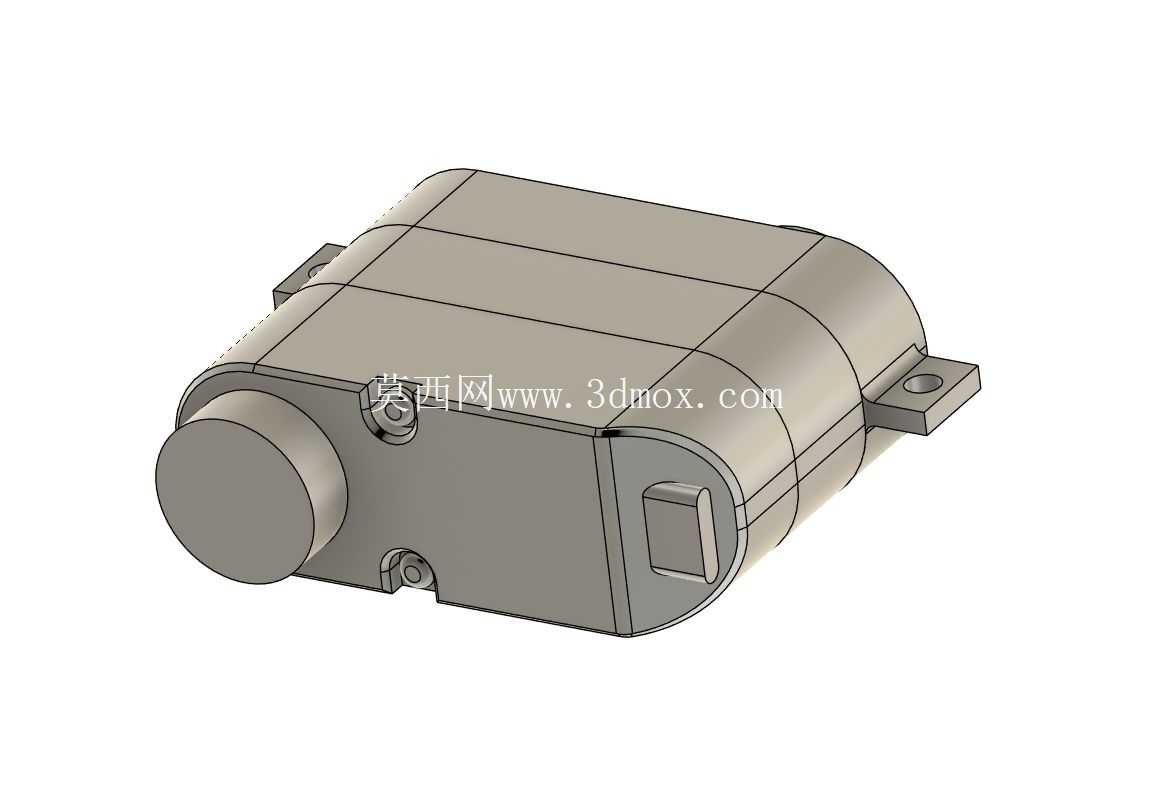

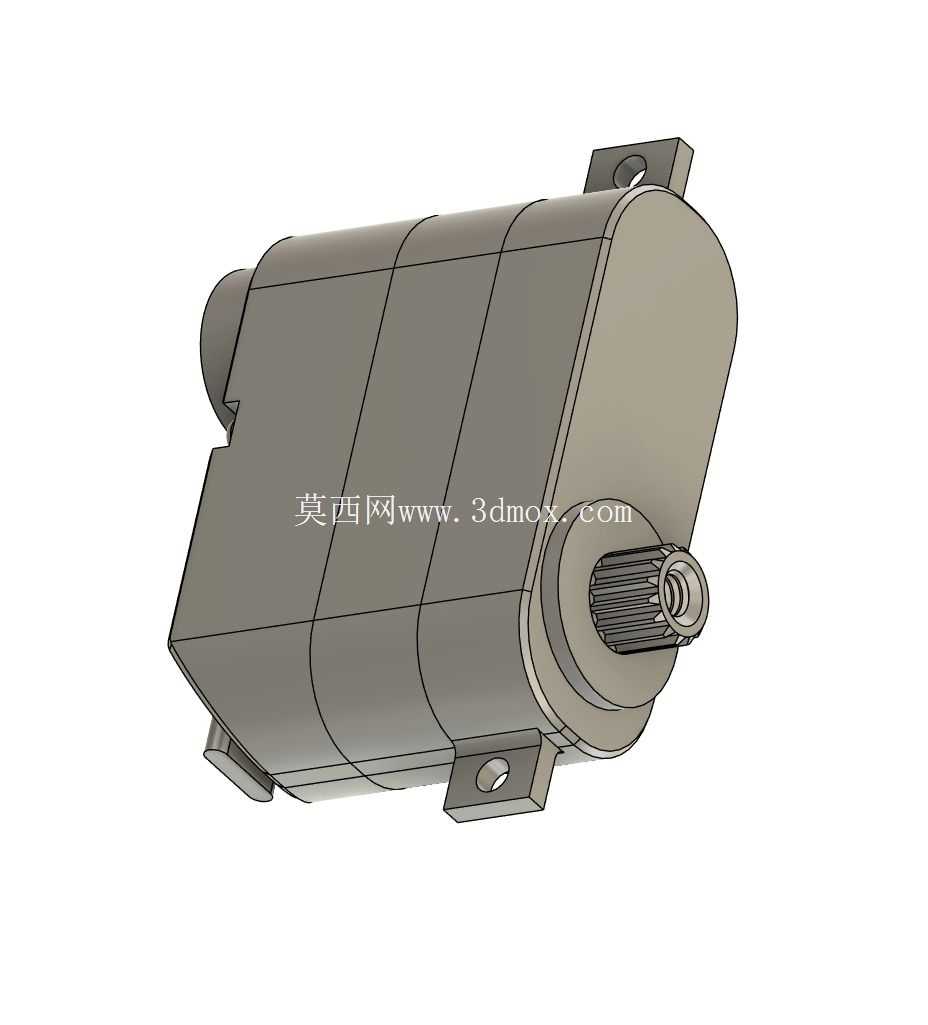

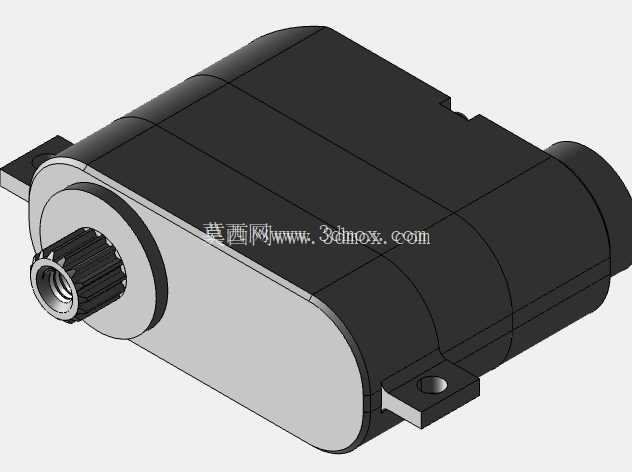

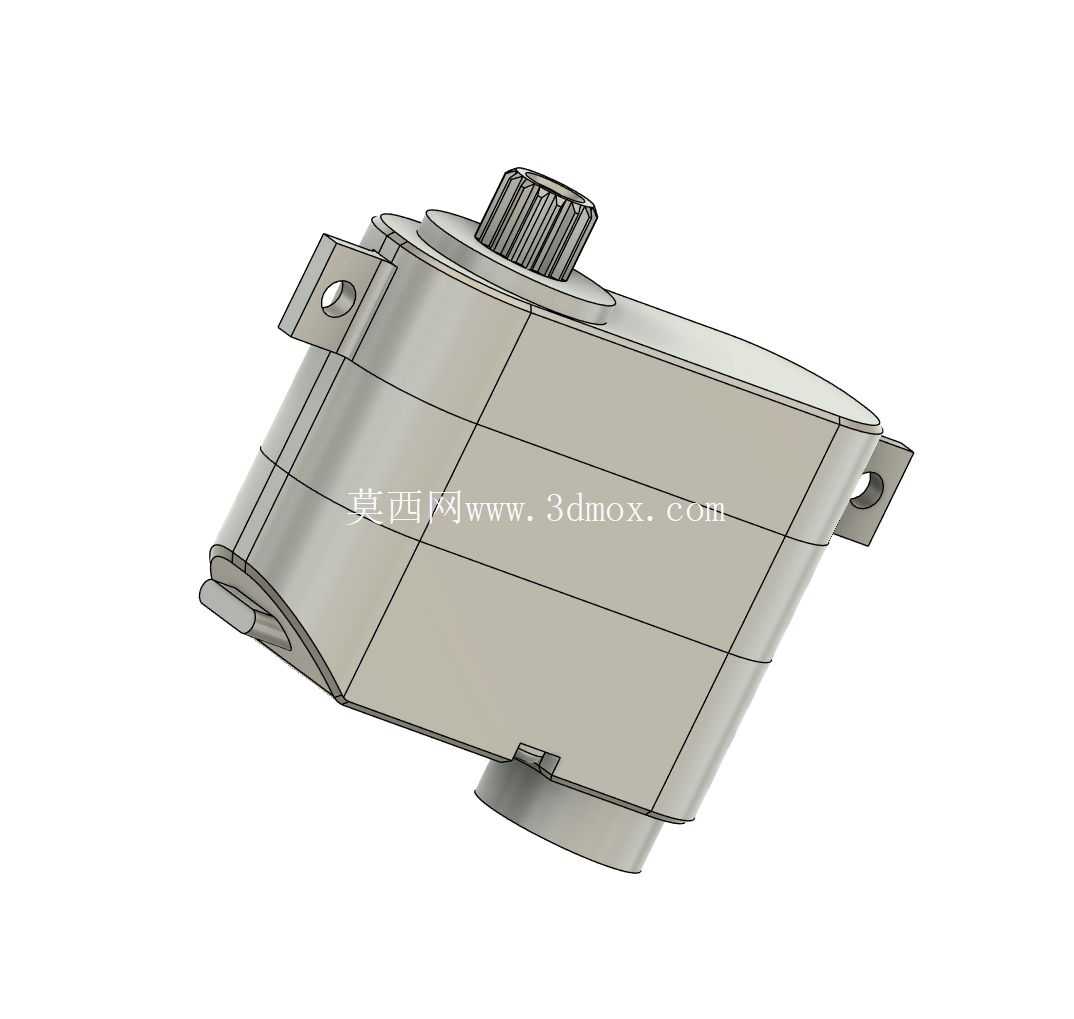

设计思路上，整体外壳采用分体式拼接结构，主体壳体分为三段式腔体，分别容纳控制电路板、直流驱动电机、减速齿轮组三个功能模块，腔体之间做了定位止口，装配时不需要额外做对位调整就能保证各部件的同轴度，降低装配难度。输出端采用金属齿轴结构，轴端做了扁位设计，配套安装的摇臂可以直接卡入扁位传递扭矩，避免长时间运转后出现轴与摇臂打滑的问题。两侧的安装耳片做了加厚处理，安装孔位预留了标准M2螺丝的安装间隙，安装耳与主体壳体做了一体化加强筋连接，在受到侧向安装力时不会出现耳片断裂的问题。

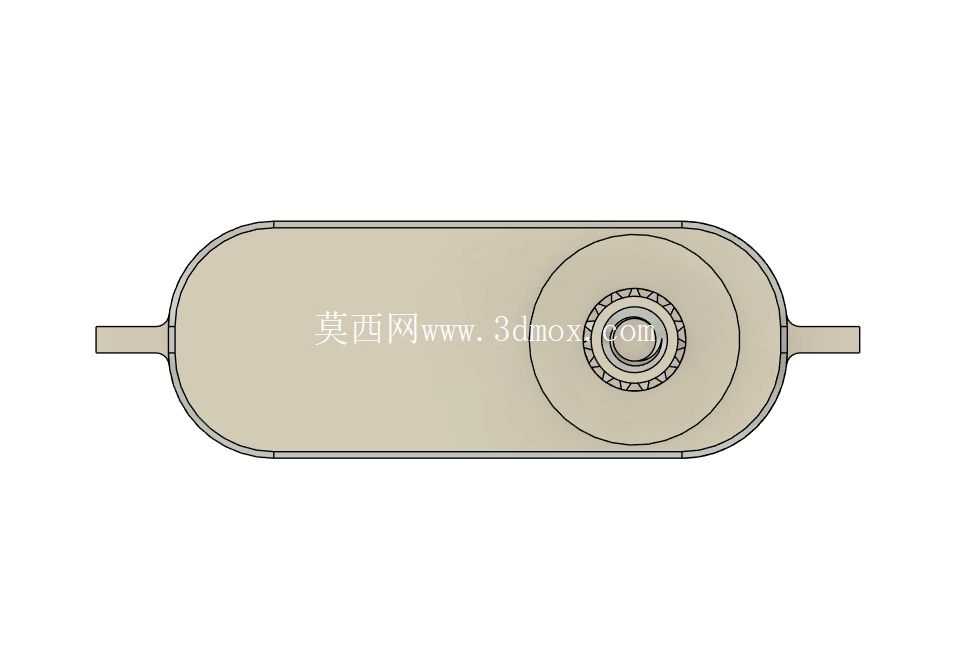

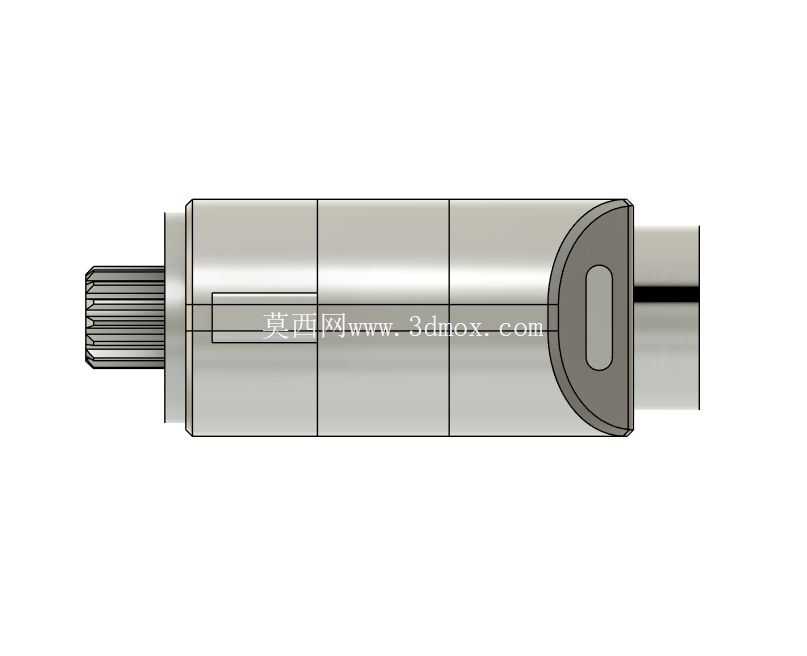

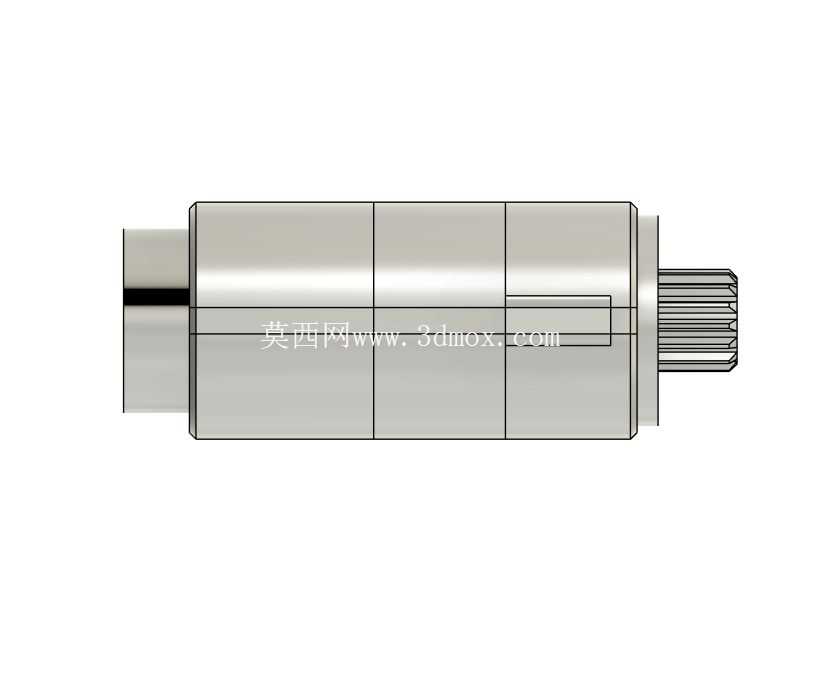

外形尺寸与安装边界方面，建模时严格对照实物测绘尺寸做1:1还原，主体的长宽高尺寸控制在极小范围内，能塞进直径20mm左右的狭小安装空间，输出轴的中心高度、安装耳的孔距都做了公差标注，方便结构设计人员在做整机布局时直接调用模型做干涉检查。输出轴的伸出长度做了严格限制，不会因为轴过长导致安装后与周边结构件发生碰撞，尾部的出线槽位置做了圆角过渡，避免线材被壳体棱角割破绝缘层。

在细节结构处理上，电机的端盖与主体壳体的配合面做了密封槽预留，虽然是微型伺服，也能满足日常使用场景下的防尘需求，避免细小粉尘进入齿轮组加剧磨损。齿轮组的每一级传动比都经过匹配计算，在保证输出转速符合舵机响应要求的前提下，最大化提升输出扭矩，同时控制空载电流在合理范围内，避免长时间待机时功耗过高。建模时所有的圆角、倒角都按照实际机加工工艺做了处理，没有出现无法加工的尖锐内角，CNC加工时可以直接按照模型路径走刀，不需要二次做工艺补正。对于结构选型人员来说，调用这个三维模型可以直接在装配体里做运动仿真，模拟伺服摆动过程中与周边结构的运动干涉，提前排查安装布局问题，减少实物打样后的修改次数；对于建模学习者来说，这个模型的分体式腔体设计、齿轮组配合公差预留、安装位的加强结构处理，都可以作为小型传动类部件结构设计的参考案例，理解紧凑空间下传动部件的布局逻辑与工艺适配思路。
