轮式小型移动载具结构设计方案

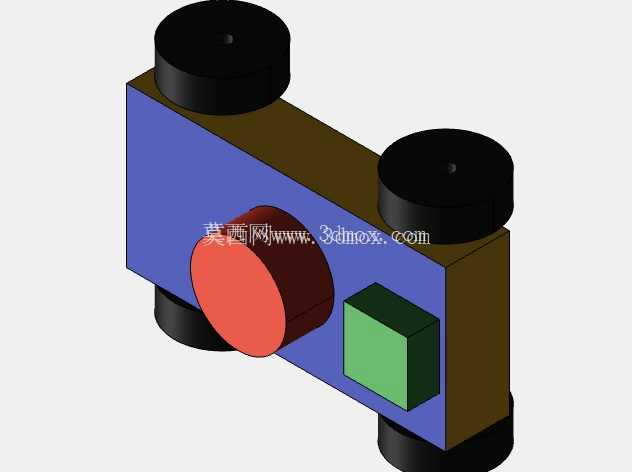

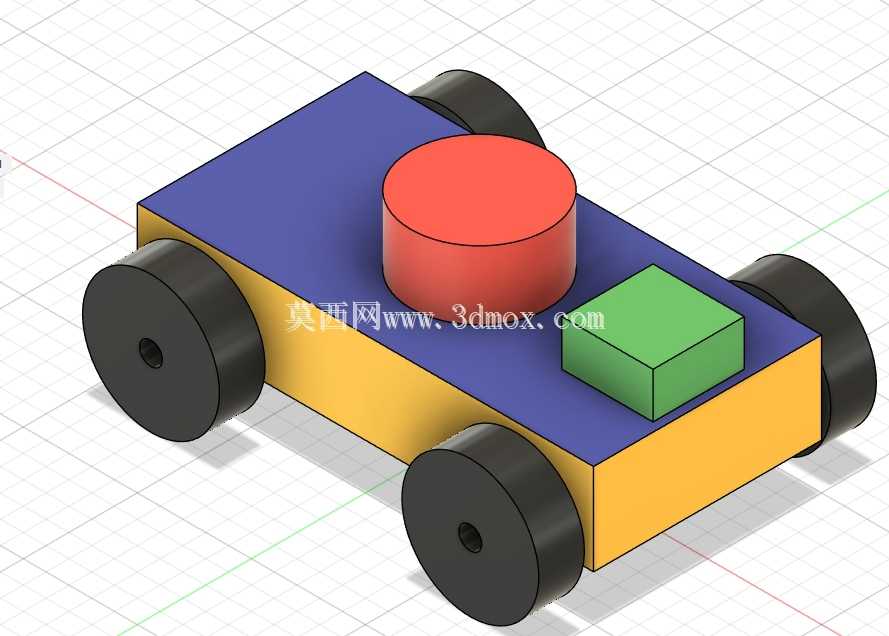

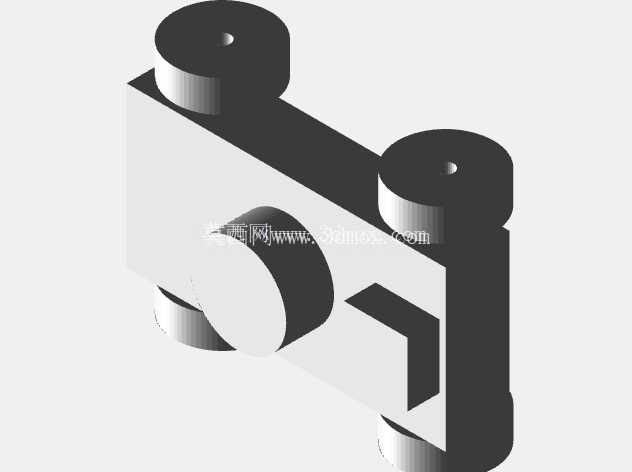

　　这款轮式移动载具的结构设计，核心围绕轻量化移动作业场景的通用需求展开，在做整体布局时，优先考虑了桌面级作业、小型场地巡检、教学实验验证这类场景的使用边界，没有采用冗余的复杂结构，整体以矩形承载底盘作为核心安装基准，所有功能部件的安装位都在底盘平面上做了预留，避免后期加装功能模块时出现结构干涉。从实际使用的角度出发，底盘采用分层承载的设计思路，下层直接衔接轮组安装位，四个驱动轮分别布置在底盘四角的位置，轮轴安装孔位做了同轴度公差预留，保证轮组转动时不会出现偏磨、卡滞的问题，轮体选用标准圆柱滚轮结构，宽度和直径的配比经过测算，既保证在平整桌面、环氧地坪、普通硬质地面上的行走稳定性，也不会因为轮体尺寸过大挤占底盘上方的功能安装空间。底盘上方的承载区域做了功能分区，靠近车体中部靠前的位置预留了圆柱形部件安装位，这个位置是整车的重心平衡点附近，不管是加装传感模块、控制单元还是小型作业执行件，都不会因为重心偏移导致行走时出现侧倾、爬坡打滑的问题；旁边的方形安装位则是为通用功能模块预留的标准化安装面，安装孔位按照通用小型电子模块的固定尺寸做了适配，不需要额外做转接件就可以直接固定控制板、传感模组或者小型负载。

　　在设计思路上，这款载具没有追求复杂的悬挂或者转向结构，而是采用最成熟的差速转向逻辑，依靠两侧轮组的转速差实现转向、原地回转等动作，这种结构的优势是零部件数量少，装配难度低，后期维护成本极低，非常适合作为二次开发的基础移动平台——不管是用于高校的机器人教学实验，让学生在这个底盘基础上加装避障传感器、视觉模块做路径规划验证，还是用于小型仓储场景里的轻量物料转运，或者是工业现场的定点巡检搭载温湿度、气体检测模块，都可以在这个基础结构上快速拓展，不需要重新设计底盘结构。

　　从安装边界来看，整车的外形尺寸控制在小型桌面设备的范畴内，整体高度不超过轮组直径加上底盘厚度加上最高功能部件的预留高度，所有外凸部件都没有超出底盘的长宽边界，避免行走过程中剐蹭周边障碍物；底盘的离地间隙做了合理设定，既可以顺利通过地面的微小接缝、线缆凸起，也不会因为离地间隙过高导致整车重心上抬影响行走稳定性。轮组的安装位采用下沉式设计，轮体上半部分嵌入底盘侧边的预留槽内，进一步压缩了整车的整体高度，让上方承载平面的可用面积最大化。

　　在结构细节上，所有的棱边都做了倒角处理，避免装配或者调试过程中划伤操作人员，各个部件的连接位都预留了足够的装配操作空间，不管是用螺丝固定还是卡扣连接，都有足够的操作空间放入工具，不会出现因为结构紧凑导致无法拧紧紧固件的问题。承载平面的平整度做了公差控制，保证加装的功能模块可以平稳贴合安装面，不会出现倾斜导致传感器检测数据偏差、作业部件定位不准的问题。考虑到不同场景的拓展需求，底盘的壁厚做了合理的强度预留，既保证整体重量足够轻，降低行走时的动力负载，也可以承载一定重量的附加模块，不会因为负载过大出现底盘变形的问题。轮轴的位置做了加强筋设计，长时间行走或者带负载转向时，轮轴安装位不会因为受力出现开裂、变形的情况，保证结构的耐用性。这种极简的结构设计还有一个优势，就是加工制造的难度极低，不管是采用3D打印做原型验证，还是开模做小批量生产，都可以快速实现，不需要复杂的加工工序，零部件的通用化程度很高，轮组、紧固件都可以选用标准件，进一步降低整体的制作成本，非常适合作为入门级移动机器人开发的基础载体，也可以直接用于对结构复杂度要求不高的固定场景移动作业需求，不需要额外做过多的结构修改就可以直接投入使用。
