X3微型投影设备TFT显示屏外壳结构

项目分类:通讯工具类 发布时间:2026-01-12 ID:1122255
  • X3微型投影设备TFT显示屏外壳结构
  • X3微型投影设备TFT显示屏外壳结构
  • X3微型投影设备TFT显示屏外壳结构

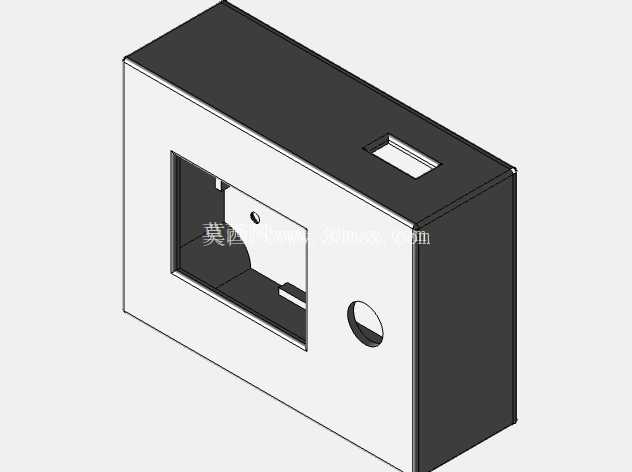

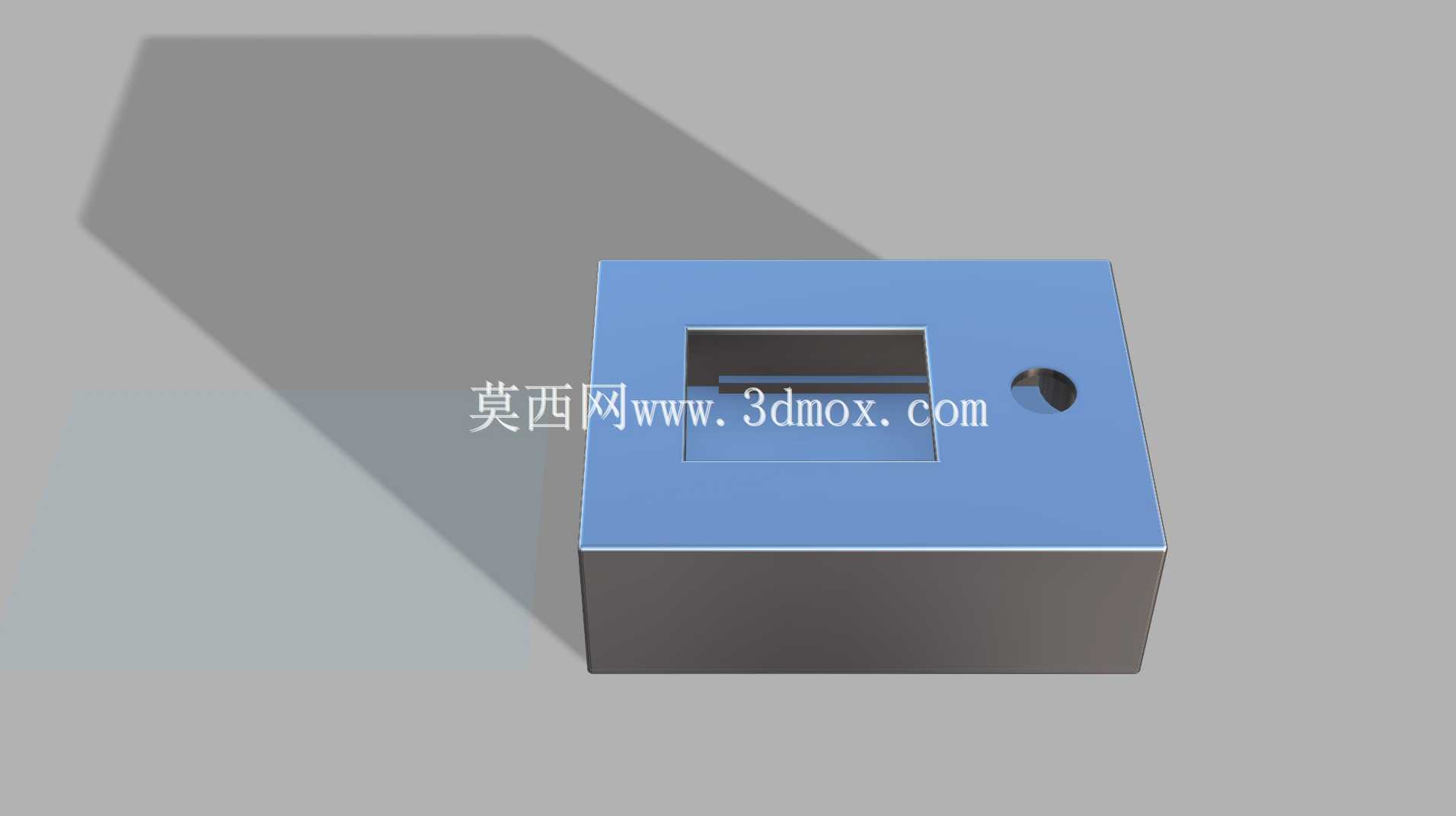

  上壳体作为外露的外观与防护部件,正面预留的方形开口是专门匹配TFT显示屏的安装位,开口边缘做了0.3mm的台阶沉槽,显示屏装配后可以完全嵌入沉槽内,表面与壳体上平面齐平,既不会出现屏幕突出易被刮花的问题,也能避免屏幕与壳体之间留缝积灰。上壳体侧面预留的圆形开孔是对焦调节旋钮的过孔,孔位与内部对焦机构的转轴中心完全同轴,调节时不会出现旋钮卡滞、阻尼不均的情况。整体外形尺寸设定为100mm×75mm×35mm,这个尺寸边界是经过多轮内部空间排布验证得出的:既要容纳下0.23英寸DMD光机、2.4英寸TFT显示屏、18650供电电池组与驱动主板,又要控制整体体积不超过单手握持的尺寸范围,方便用户随身携带。这款投影设备外壳的设计,首先要匹配微型便携投影的实际使用场景——这类设备常被用于小型办公桌面临时投屏、户外露营随身观影、居家卧室床头投射等场景,因此外壳的结构强度、安装适配性、空间利用率都是设计时的核心考量点。从实际装配逻辑来看,外壳分为上下两个配合部件,下壳体作为承载基底,需要预留主板、TFT显示模组、投影光机、供电模块的安装定位柱,所有安装孔位的公差都控制在0.1mm以内,避免装配时出现螺丝孔错位、模组挤压偏移的问题。

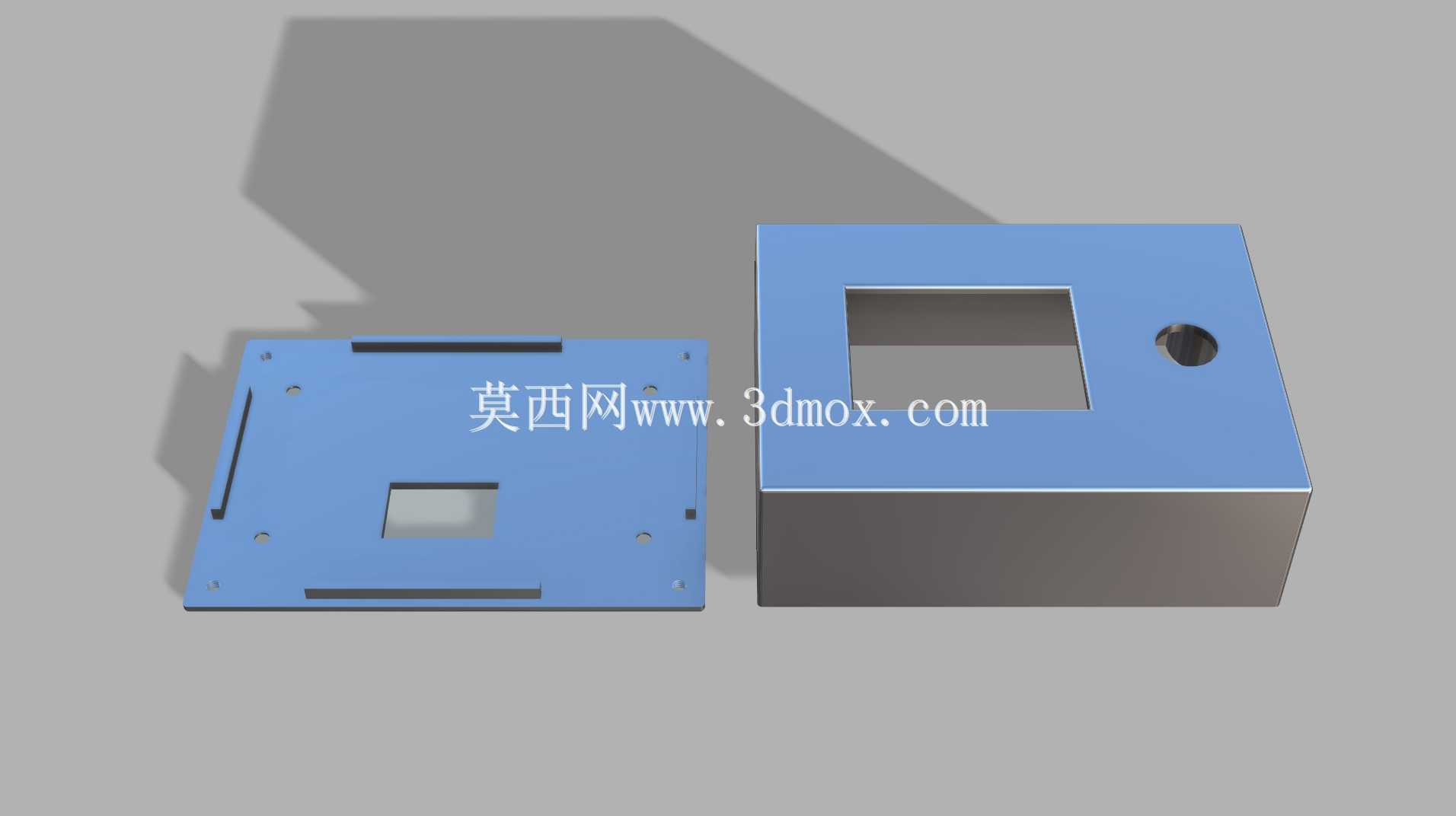

  上下壳体的配合采用止口结构设计,止口配合深度为1.2mm,配合间隙控制在0.05mm,装配后既可以保证壳体拼接处的缝隙均匀,也能起到一定的防尘作用,避免日常使用时灰尘从拼接缝隙进入设备内部附着在光机镜片或者显示屏表面,影响投影成像效果。下壳体的侧面还预留了TF卡槽、充电接口、功能按键的对应开孔,所有开孔位置都与内部接口的位置一一对应,开孔边缘做了R0.2的圆角处理,避免插拔线材或者按动按键时被锐边划伤。壳体的壁厚设计为1.8mm,这个厚度既可以满足ABS或者PC材质注塑成型时的流动性要求,避免出现注塑缺胶、缩痕的问题,也能保证壳体的结构强度,在1米高度自由跌落至水泥地面时不会出现壳体开裂、内部模组移位的情况。

  壳体表面的安装孔位分为两类,一类是贯穿的螺丝过孔,用于上下壳体之间的锁紧固定,另一类是盲孔定位柱,用于内部各个功能模组的定位安装,定位柱的高度比对应模组的安装孔深度小0.2mm,避免装配时模组被定位柱顶起导致安装不平。在散热结构的设计上,壳体的对应位置预留了散热格栅的开槽,开槽宽度为1mm,既可以保证内部热量能够顺利散出,也能避免外界的较大杂物进入设备内部。从实际使用的角度出发,外壳的边角都做了R3的圆角过渡,没有尖锐的棱角,握持时的手感更舒适,也能避免跌落时棱角处应力集中导致壳体碎裂。

  这款外壳的设计没有多余的装饰性结构,所有结构特征都服务于实际装配与使用需求,比如下壳体表面的几条长条形开槽,是对应内部扬声器的出声孔,开槽位置正对扬声器振膜,出声方向没有遮挡,可以保证声音传播的清晰度。在安装边界的考量上,壳体底部的四个角位置预留了防滑脚垫的粘贴位,粘贴位为浅沉槽设计,脚垫粘贴后不会突出壳体底面过多,放置在桌面时可以保证设备放置平稳,不会出现滑动、倾斜的情况。TFT显示屏的安装位周围设计了一圈0.5mm高的挡筋,挡筋与显示屏背面的缓冲泡棉配合,既可以固定显示屏的位置,也能在设备受到冲击时起到缓冲作用,避免显示屏受冲击碎裂。投影镜头的对应位置虽然在这个视角没有完全展示,但从壳体的整体结构排布来看,镜头开孔位于壳体正面的对应位置,开孔周围同样设计了安装台阶,用于固定镜头保护镜片,避免镜头被外物刮花。整个壳体的结构设计完全围绕微型投影设备的实际使用需求展开,没有冗余的结构,空间利用率达到了85%以上,在保证所有功能部件都能顺利安装的前提下,尽可能压缩了整体体积,适配便携投影产品的轻量化、小型化设计趋势。
