150×150×60规格方形MG接线防护盒

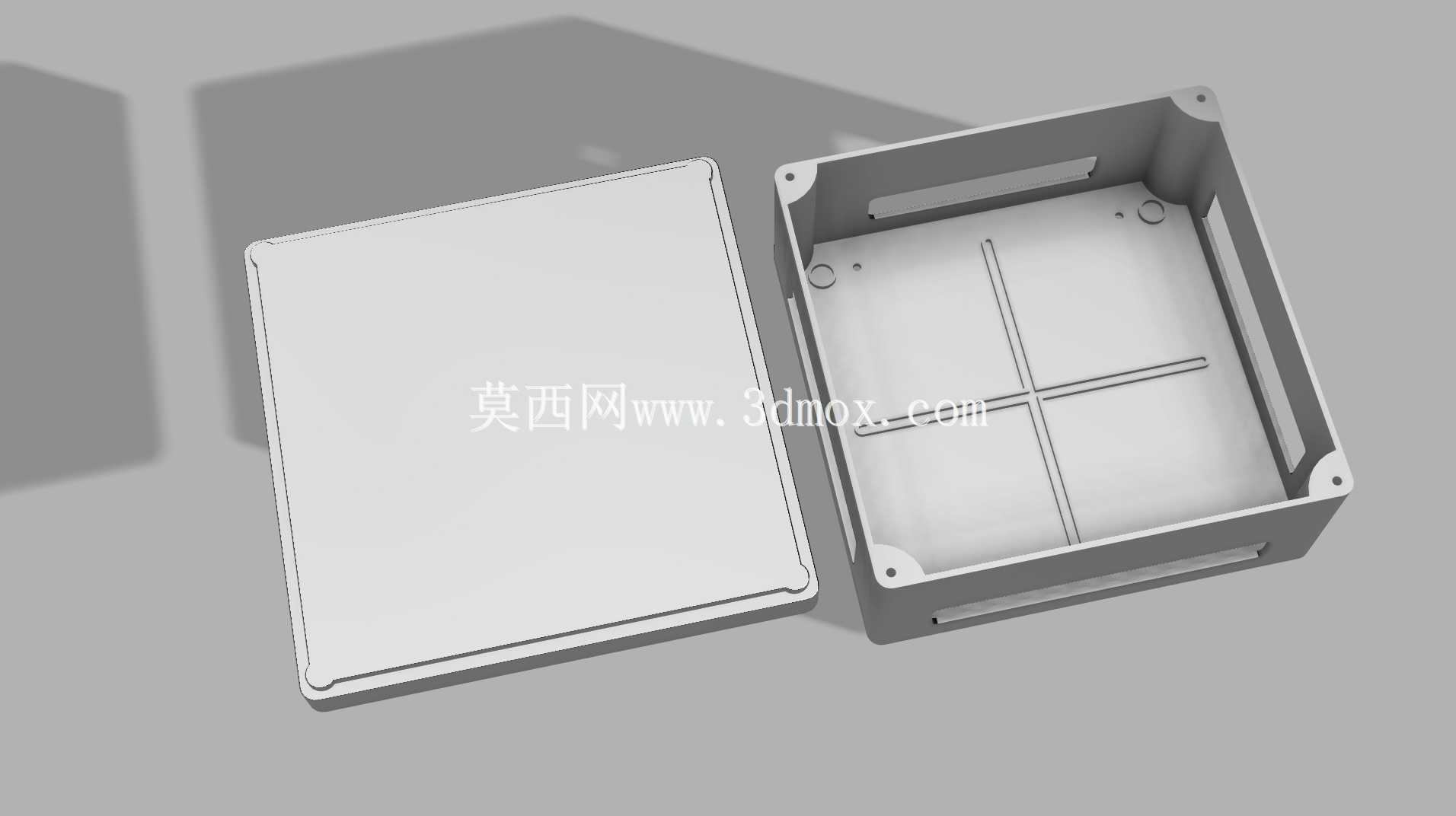

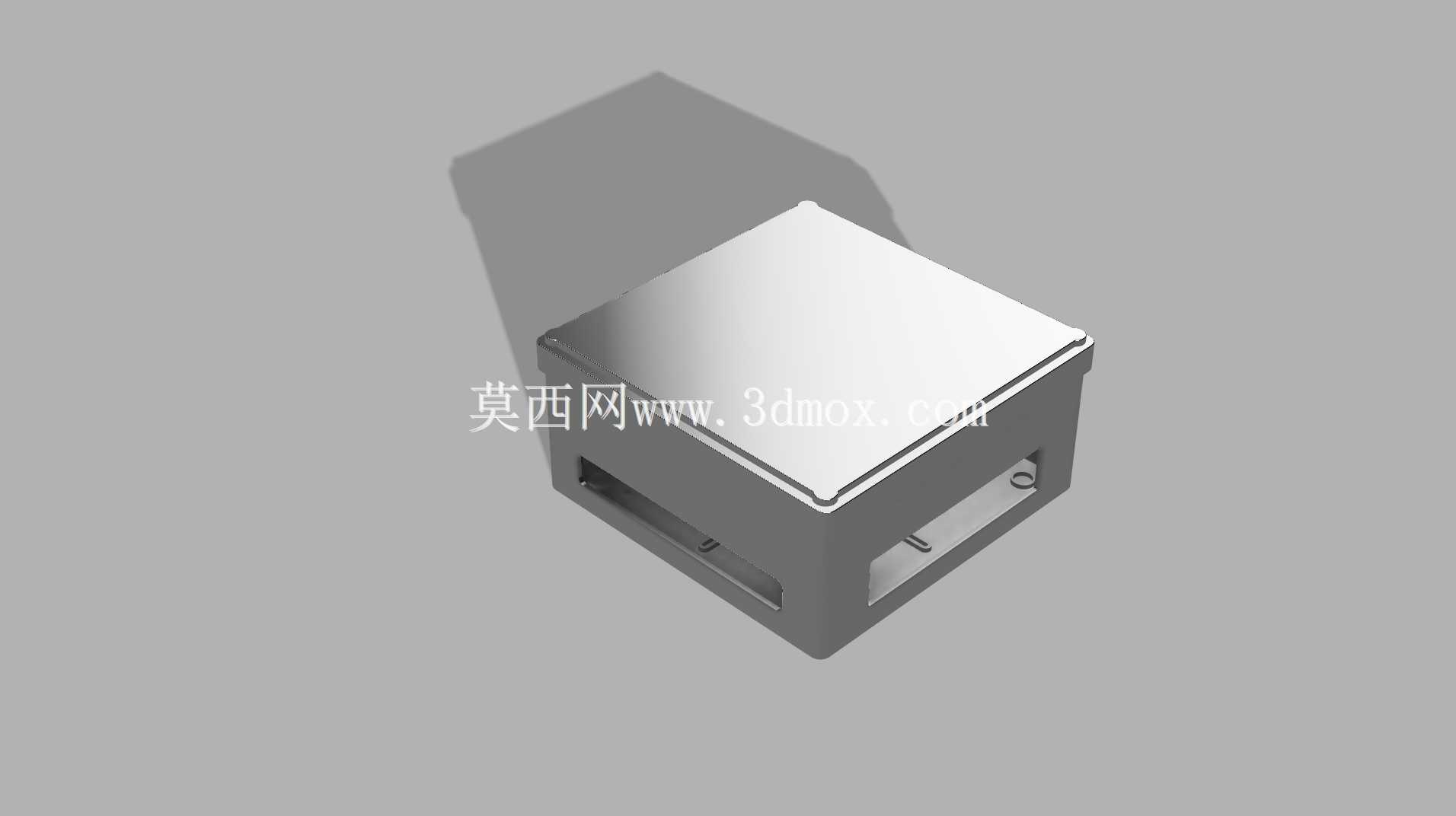

　　在弱电布线、工业现场传感线路整合、户外通讯节点接驳的场景里，这类方形防护接线盒是出镜率极高的基础配套构件，很多刚入行的结构设计人员容易忽略这类小部件的设计细节，实际项目里因为接线盒选型或设计不当导致的线路受潮、接口松脱、后期维护空间不足的问题，占现场布线故障的近三成。这款150mm×150mm×60mm规格的方形接线盒，在设计之初就瞄准了中小规模线路接驳的通用需求，没有做冗余的异形结构，整体采用方正的盒体搭配平盖式设计，六个面的规整结构不管是壁挂安装、导轨卡扣固定还是嵌入设备柜体侧板安装，都能找到平整的贴合基准面，不会因为曲面或异形轮廓导致安装时需要额外加工适配垫片。

　　从功能特性来看，盒体侧面预留的穿线开口位置做了内凹的止口结构，后续搭配防水格兰头或者橡胶护线圈时，能保证密封件的贴合面完全平整，不会出现因为盒壁注塑变形导致的密封间隙，盒体内部的四个边角预留了接线端子排的安装柱，柱高做了5mm的抬升设计，避免接线端子直接贴在盒底，积露或者少量进水时不会直接浸泡到金属接线端子，降低线路短路的风险。很多现场施工人员反馈过不少小尺寸接线盒开盖后内部空间局促，手伸进去拧端子螺丝时会被盒壁卡住，这款60mm的高度设计刚好预留了成年人手指操作的空间，150mm见方的内部平面可以容纳最多三排10位的接线端子，同时还能留出多余的空间盘留富余的线缆长度，避免后期线路检修拉扯时直接把端子扯松。

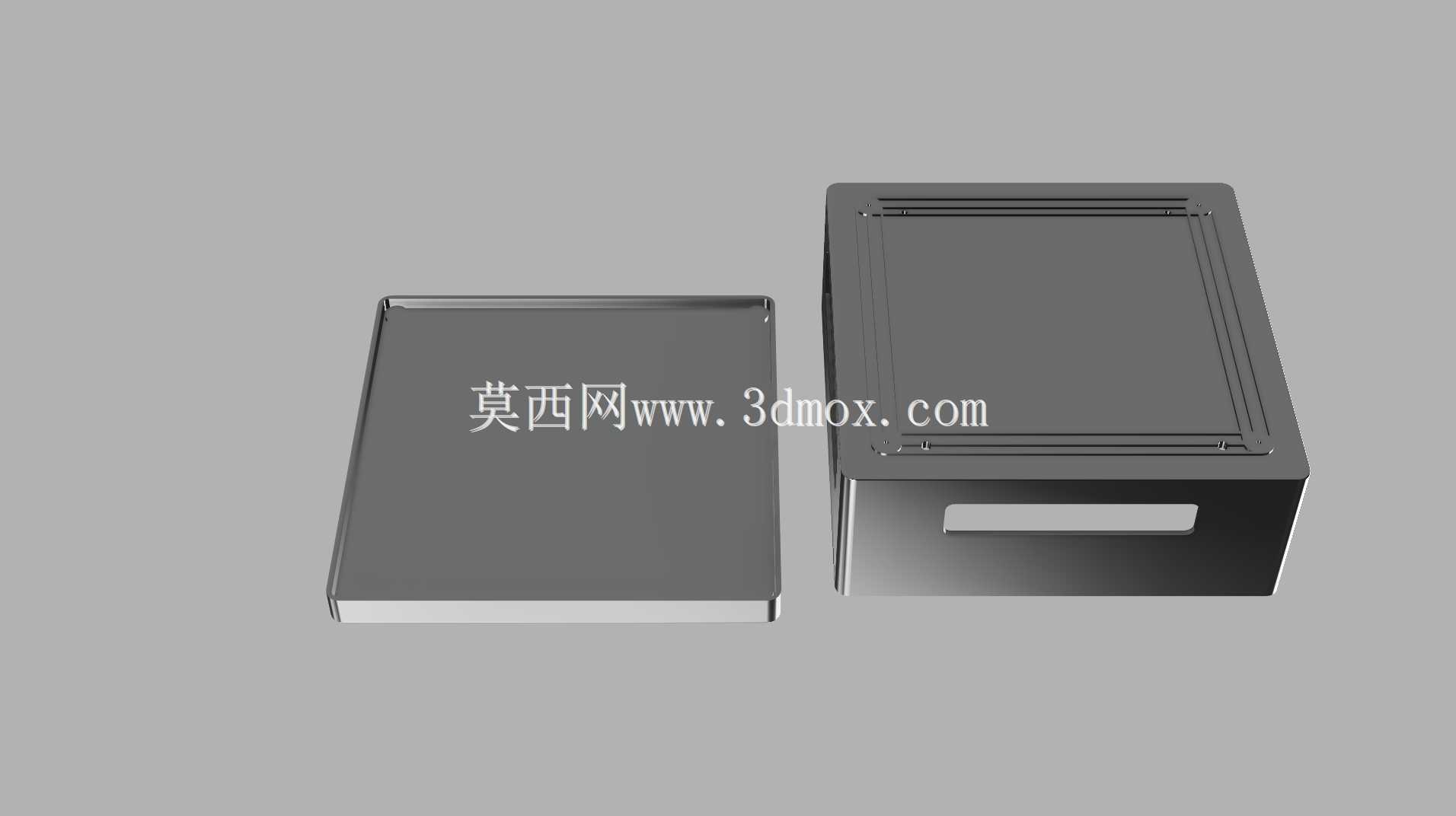

　　盒盖和盒体的配合采用了全包边的止口结构，不是简单的平面贴合，盒盖的下沿会包住盒体上沿3mm的高度，就算现场安装时螺丝没有拧到最紧，溅水或者灰尘也不会直接从接缝处掉进盒内，四个角的固定螺丝孔做了沉台设计，螺丝拧紧后螺帽完全埋入沉台，不会突出盒盖表面，多个接线盒并排安装时可以完全贴紧，不会因为螺帽突出留出不必要的间隙。在实际应用场景里，这类尺寸的接线盒既可以用在厂房内部的墙面明装布线，作为监控线路、门禁信号线路的中转接驳点，也可以用在户外通讯机柜的内部，作为分线节点的防护壳体，甚至在小型自动化设备的机架内部，也能用来收纳传感器的接线端，避免设备运行时的震动导致线头脱落。

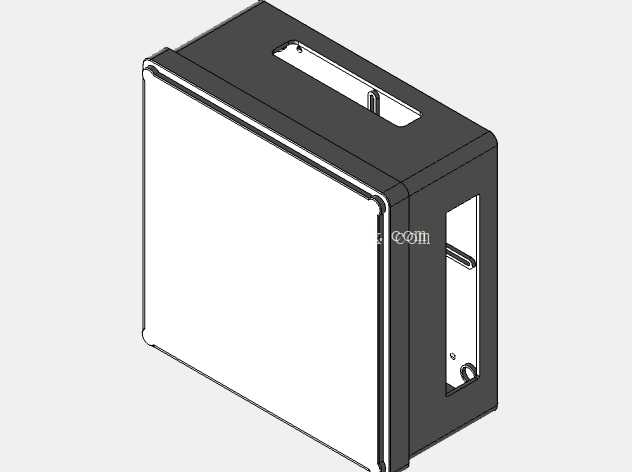

　　设计时没有做多余的装饰性结构，所有的棱边都做了R2的圆角处理，一方面是注塑生产时能减少应力集中，避免盒体边角处出现缩痕或者开裂，另一方面现场安装时也不会划伤施工人员的手部。安装边界上，盒体背部预留了四个壁挂安装孔，孔距为120mm×120mm，适配常规的膨胀螺丝或者自攻螺丝安装，不管是固定在水泥墙面、金属型材框架还是设备的钣金侧板上，都不需要额外打孔转接，盒体的壁厚做了均匀的2.5mm设计，既保证了整体的结构强度，安装时不会因为拧螺丝的力度过大导致盒体变形，也不会因为壁厚过厚造成材料浪费。很多设计人员在做这类接线盒建模时，容易忽略穿线孔的位置和内部端子安装柱的同轴度，这款模型在设计时就把侧面穿线孔的中心高度和内部端子排的安装高度做了对齐，线缆穿入盒内后可以直接接到端子上，不需要做大幅度的弯折，减少线缆芯线断裂的风险。盒盖的内表面还做了一圈浅槽，后续如果需要提升防护等级，可以直接在槽内嵌入适配尺寸的密封橡胶条，不需要重新修改盒体结构就能从普通防尘等级提升到防溅水等级，适配更多潮湿工况的使用需求。
