西门子MTP700一体化精简型人机交互触控屏

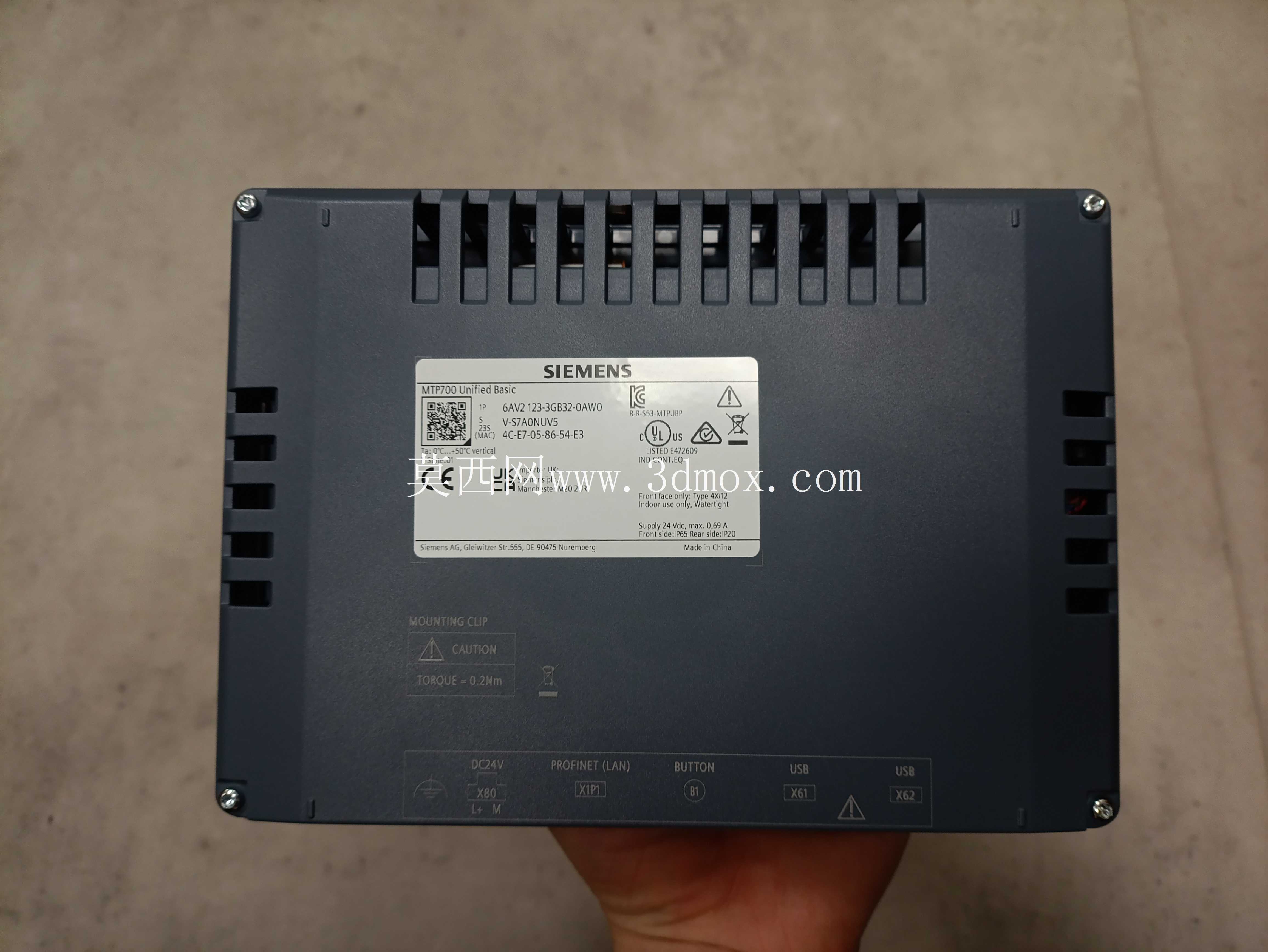

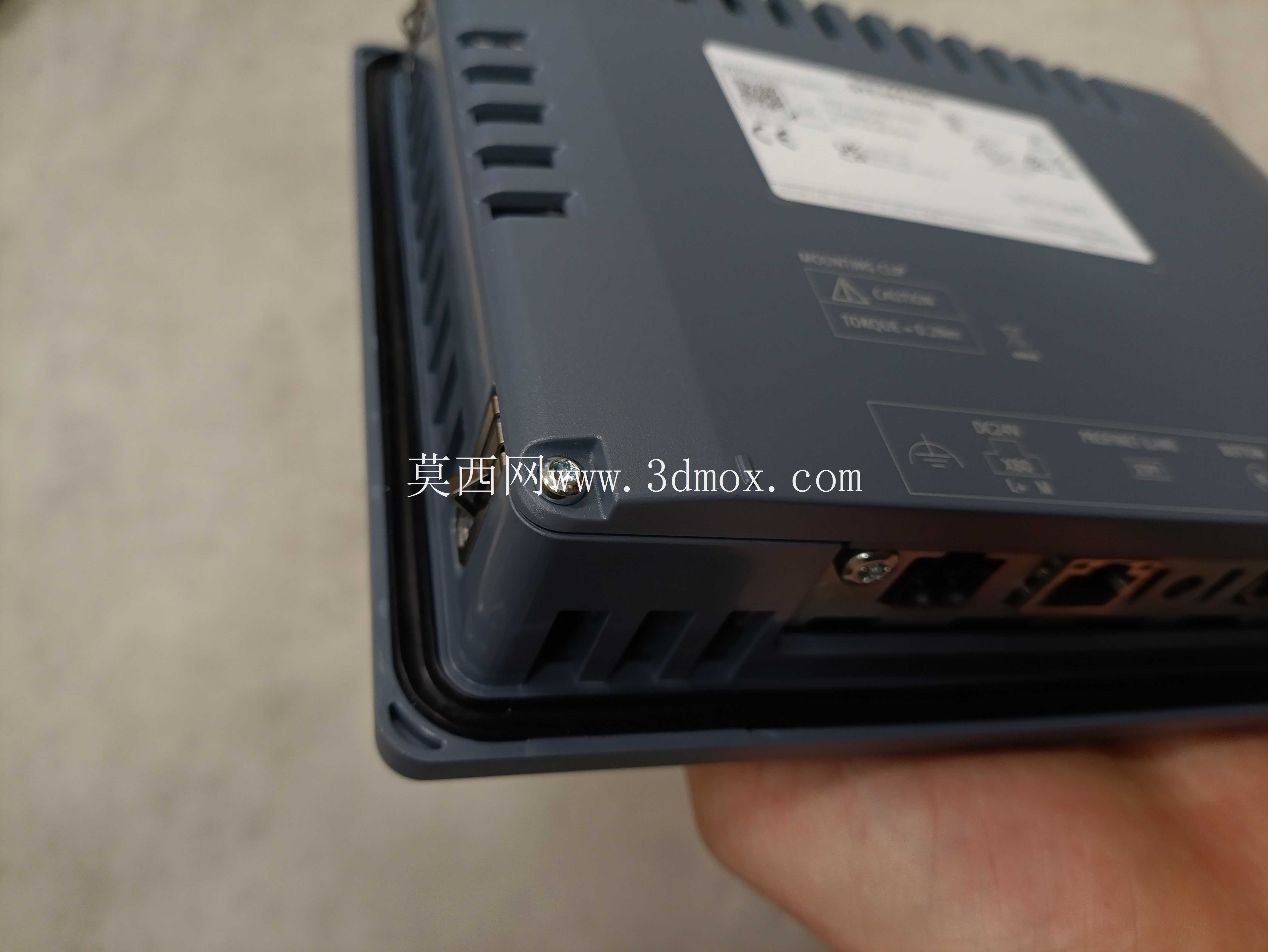

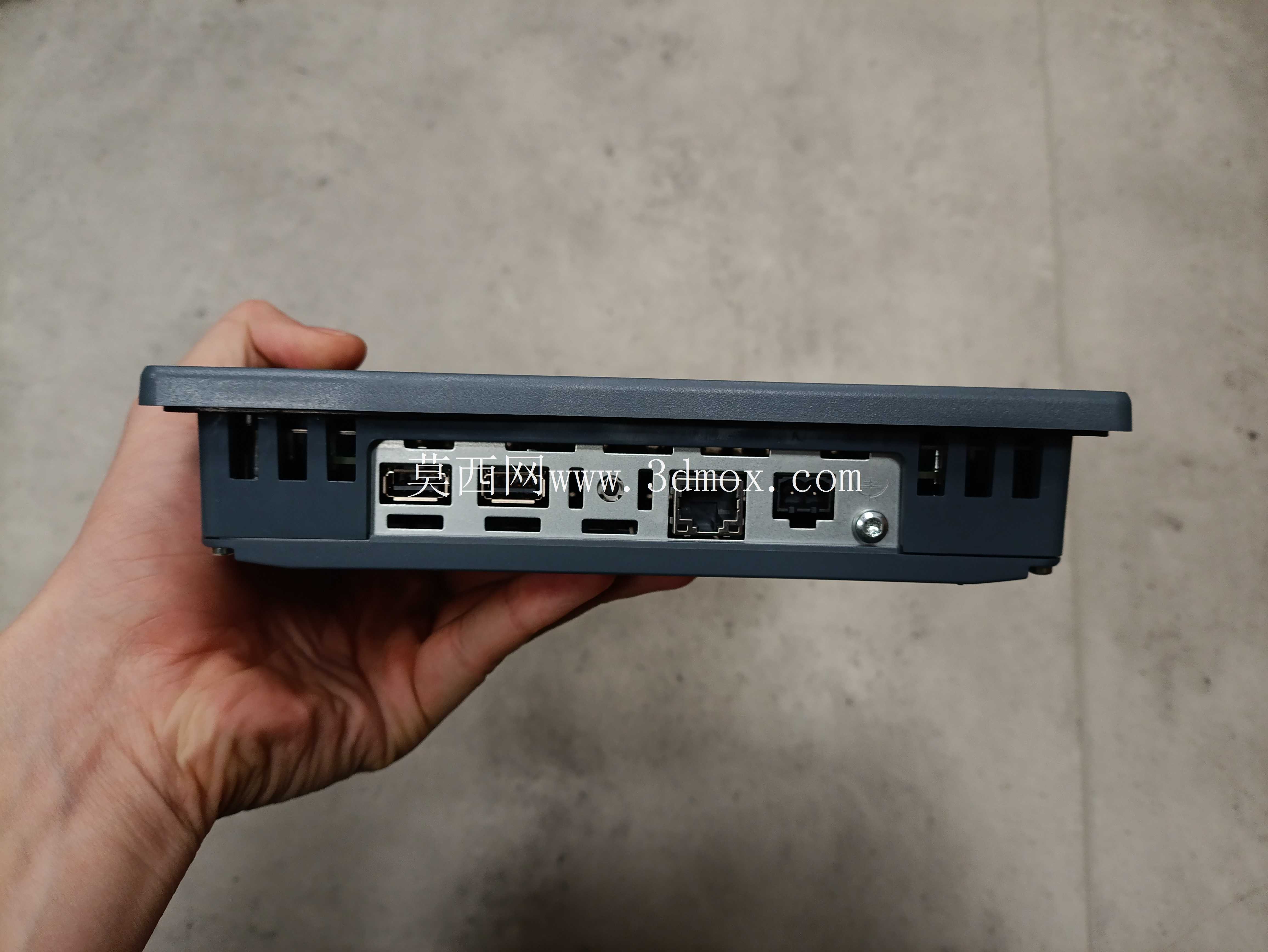

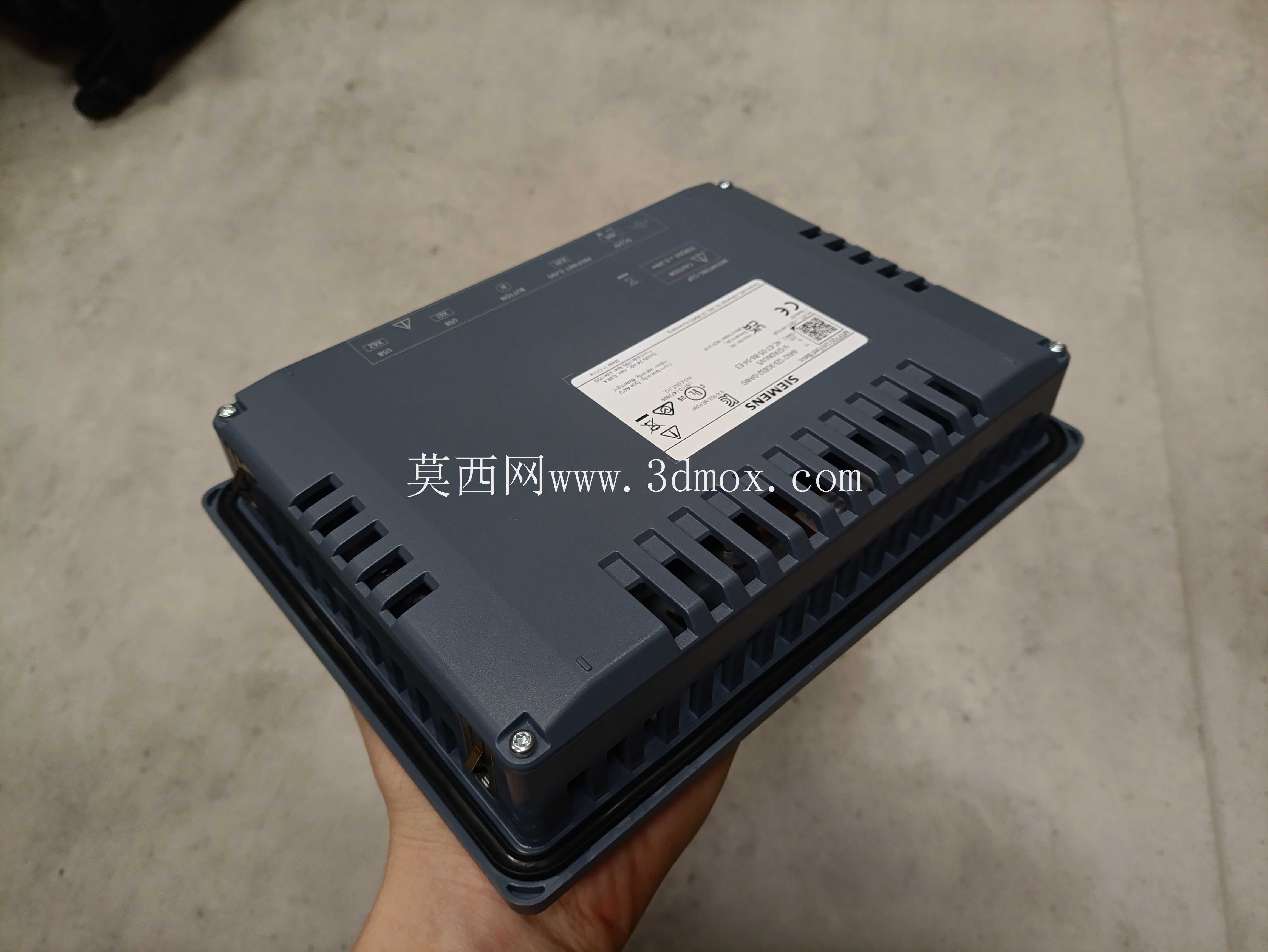

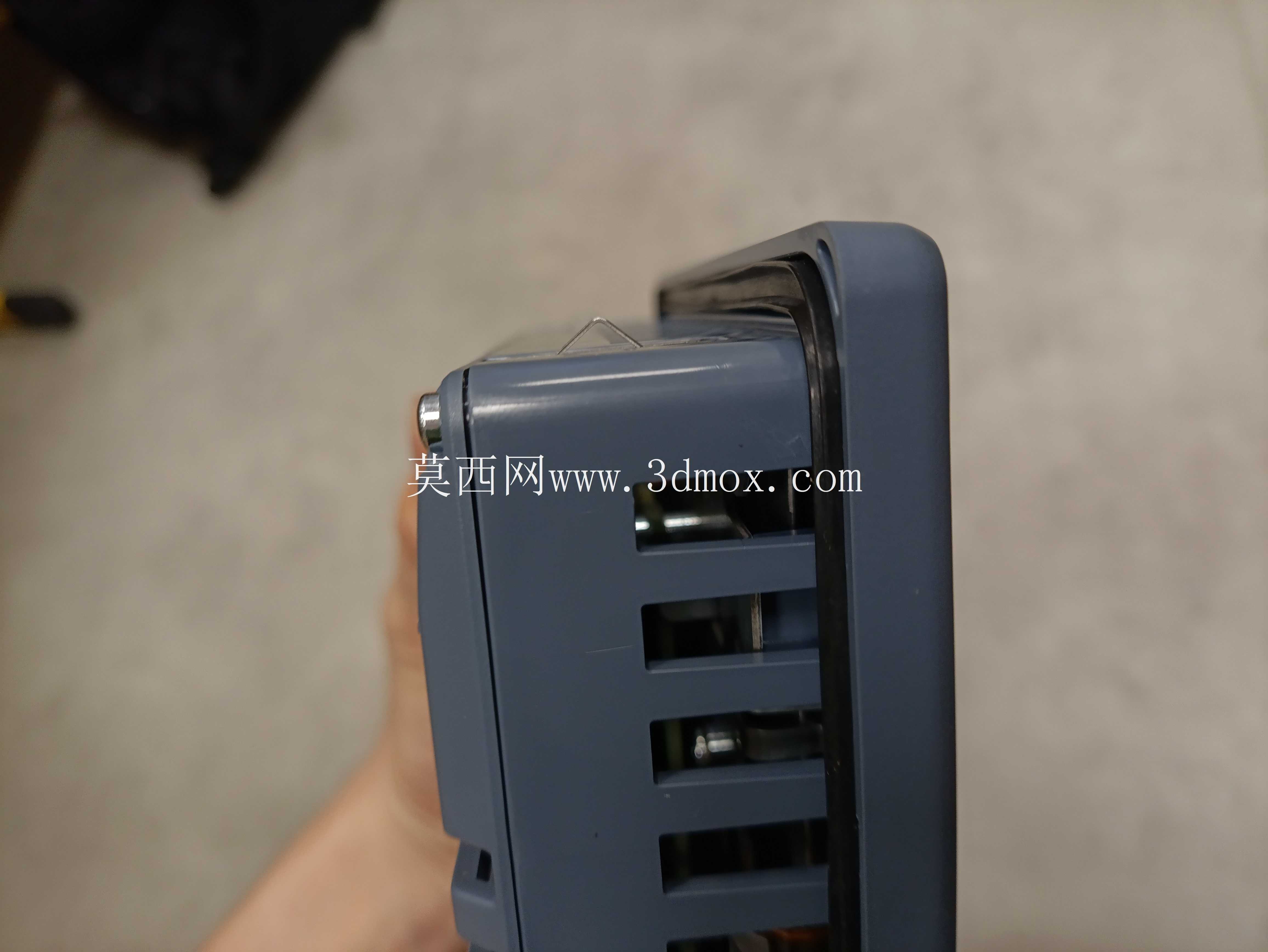

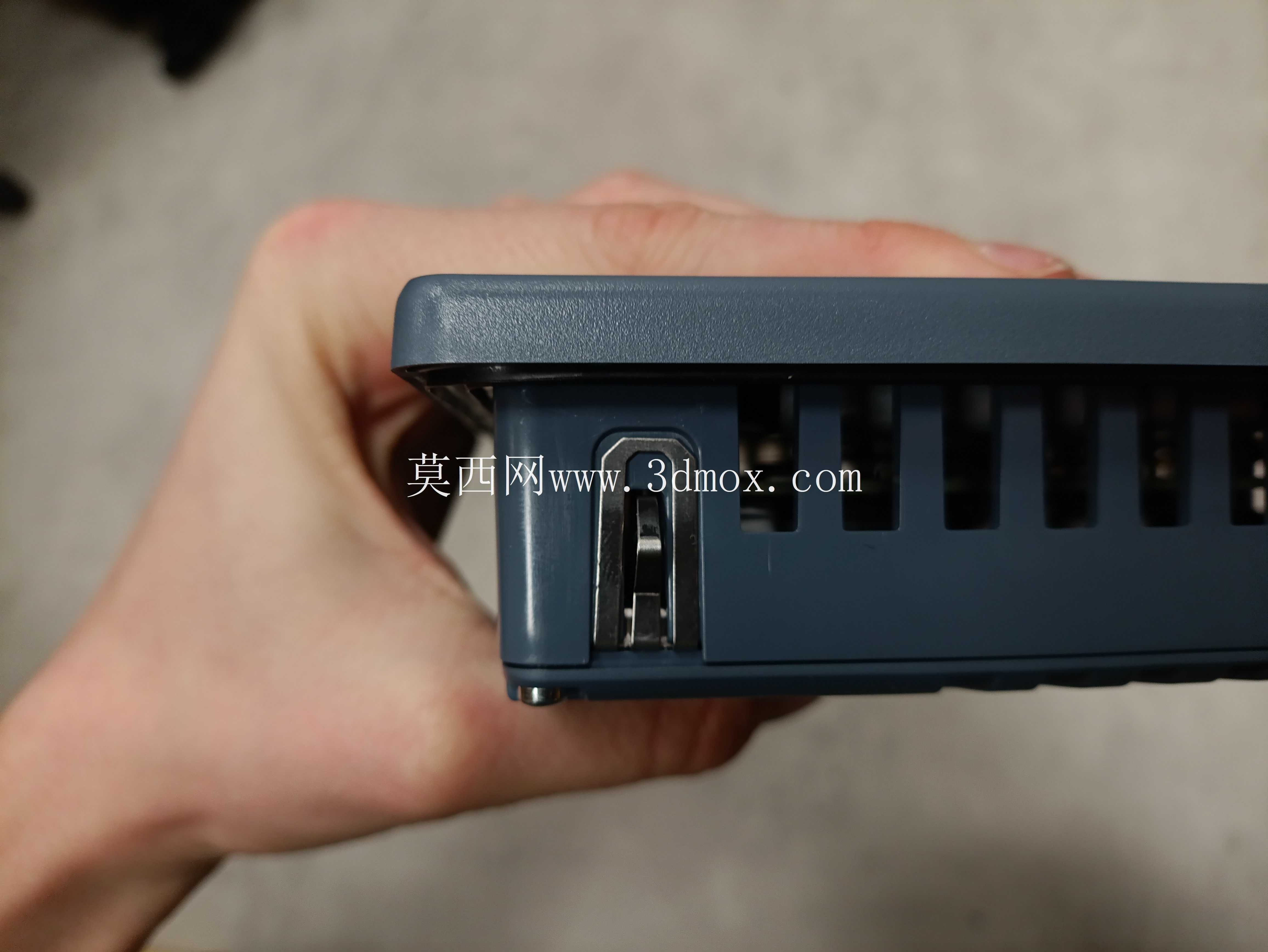

　　从实际安装适配的角度看，这款终端采用了标准的嵌入式安装结构，前面板做了窄边框的密封处理，能够满足控制柜面板安装时的正面IP防护要求，安装卡扣分布在壳体后侧的四个边角位置，不需要额外的定制安装支架，只需要在控制柜面板上开出对应尺寸的矩形安装孔，将终端从正面嵌入后拧紧后侧的卡扣螺钉即可完成固定，安装边界的公差冗余设计比较合理，即使面板开孔存在1mm以内的尺寸偏差，也能通过卡扣的自适应调节完成密封固定，不会出现前面板压合不平整、密封胶条受力不均的问题。在离散制造产线的设备操控端、过程控制的现场操作站、中小型自动化设备的本地交互节点上，这类7英寸规格的一体化人机交互终端是应用覆盖率极高的核心交互部件，区别于大尺寸的高性能精智面板，该款精简型终端的定位就是满足常规设备的状态监控、参数设置、手动操作触发这类基础交互需求，不需要承担复杂的多画面高速刷新、海量数据归档这类重载任务，因此在结构设计上做了大量适配通用场景的优化。设备的外形尺寸控制十分紧凑，7英寸的显示区域搭配窄边框前面板，整体厚度控制在适合嵌入式安装的范围内，不会在控制柜内部占用过多的纵深空间，对于内部布线密集、元器件排布紧凑的小型控制柜来说，这种紧凑的尺寸设计能够大幅降低安装时的空间干涉风险，后侧的接口排布也做了优化，电源接口、通讯接口全部布置在壳体后侧的下方区域，接线完成后线缆自然向下排布，不会和柜内其他元器件产生空间冲突。

　　从功能设计的逻辑来看，这款终端的触控层采用了电阻式触控方案，相比电容触控方案，电阻屏在工业现场的抗干扰能力更强，即使操作人员佩戴劳保手套也能完成精准的触控操作，不会因为现场的粉尘、轻微油污附着在屏幕表面就出现触控失灵的问题，屏幕的显示亮度做了适配工业车间环境的调校，在常规的车间照明条件下，屏幕内容的可视角度足够宽，站在操作工位的不同侧方位置都能清晰读取屏幕上的设备状态参数，不需要刻意调整观察角度。

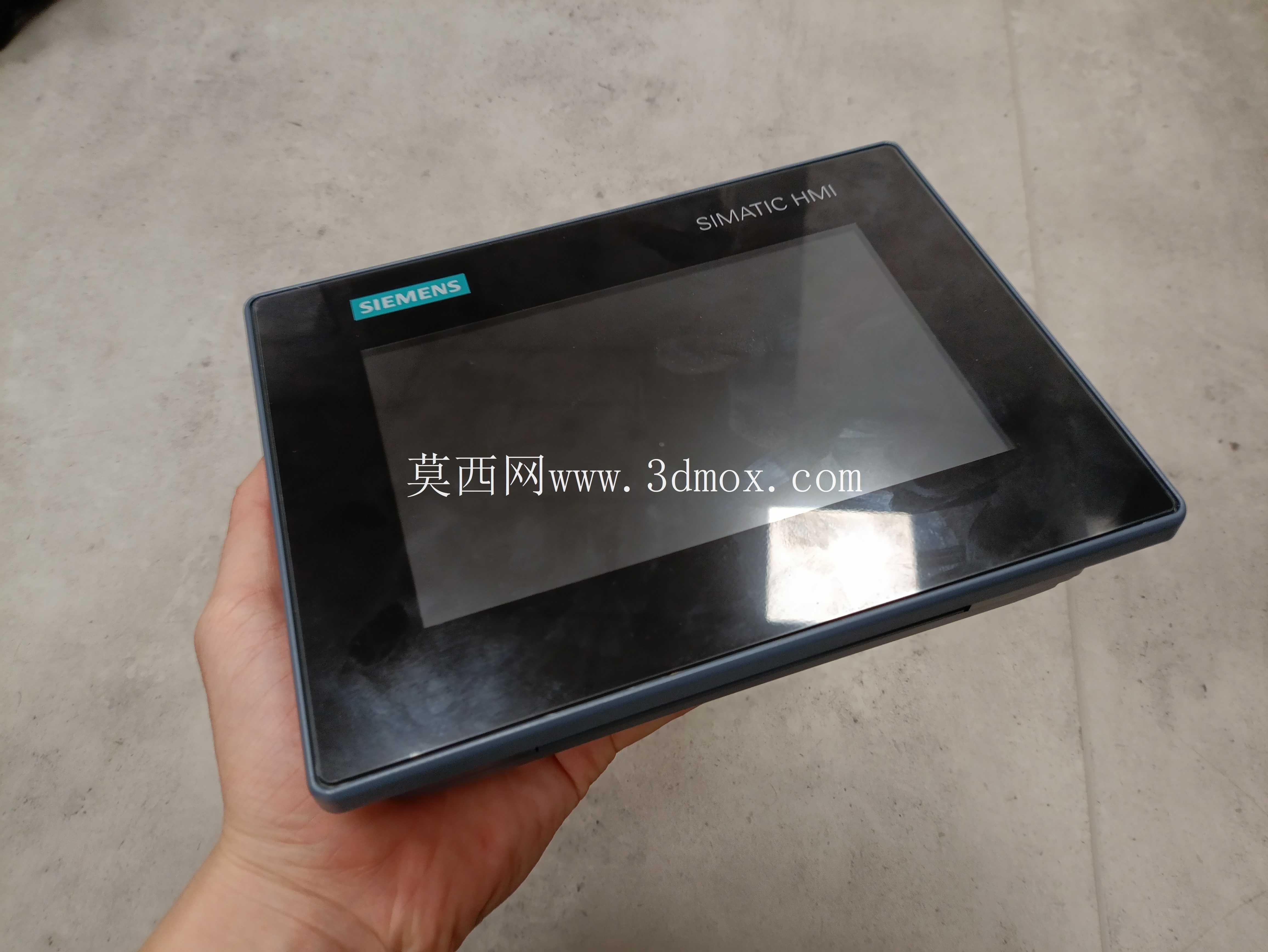

　　壳体的材质选用了工业级的阻燃ABS材料，表面做了哑光防眩光处理，既能够抵抗车间现场常见的轻微磕碰、剐蹭，也不会因为长期光照出现表面泛黄、材质脆化的问题，前面板的西门子标识和SIMATIC HMI标识采用模内注塑的工艺固定，不会因为长期擦拭出现标识脱落的情况。在实际的设备配套场景中，这类精简型HMI通常和小型PLC搭配使用，通过标准的工业以太网通讯完成数据交互，不需要额外配置专用的通讯模块，就能实现设备运行状态的实时显示、工艺参数的在线修改、设备报警信息的弹窗提示、手动操作模式下的单步动作触发这些核心功能，对于输送线、小型专机、单机配套的自动化设备来说，这种配置的性价比优势十分明显，既能够满足设备操作的交互需求，也不会因为功能冗余造成成本浪费。

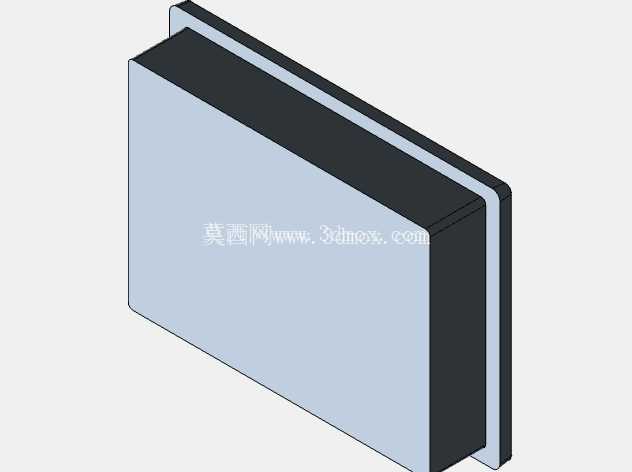

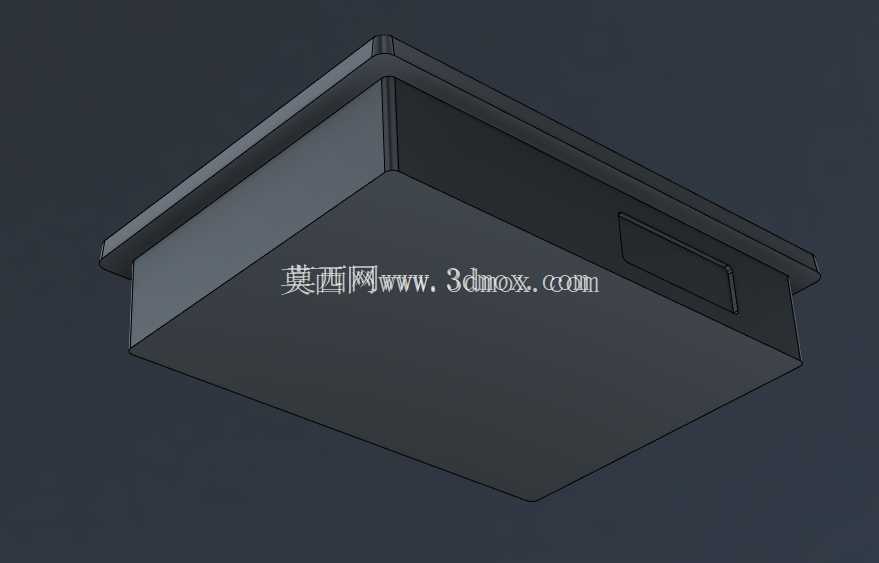

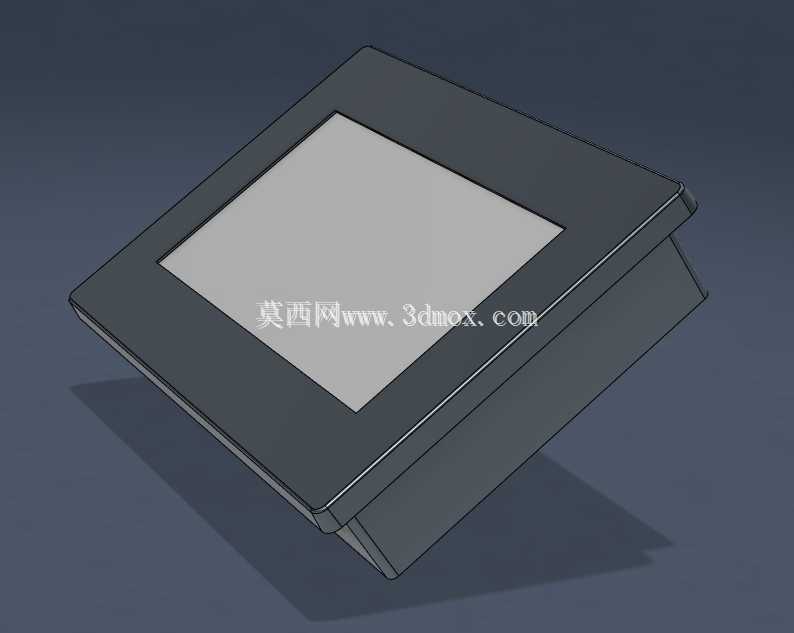

　　建模过程中对设备的细节还原做了针对性的处理，前面板的屏幕黑边宽度、边框的圆角弧度、后侧壳体的散热筋排布、接口的位置和尺寸都完全按照实物的测绘尺寸完成，安装卡扣的结构也做了完整的还原，在做控制柜的面板布局设计时，可以直接调用这个模型完成开孔尺寸的校验、安装空间的干涉检查，不需要再单独测绘实物尺寸，能够大幅缩短设备设计阶段的布局验证周期，避免因为安装尺寸匹配错误导致的现场安装返工问题。
