在工业控制、小型设备操控、试验台操作等场景里,三轴操纵杆是多自由度运动控制的核心输入部件,区别于普通两轴摇杆,这类部件可同时输出X、Y、Z三个轴向的位移信号,适配需要三维空间位移调整的设备操控需求,比如小型云台控制、精密检测平台微调、教学实验装置操作、特种小型作业设备的手动操控端,都能见到这类结构的身影。

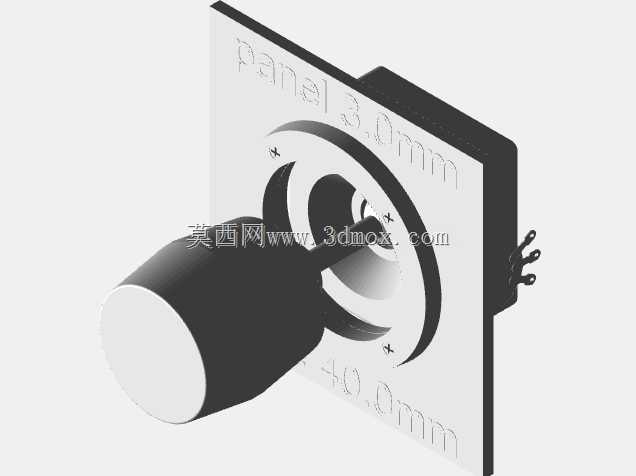

这款三轴操纵杆的结构设计,优先考虑了安装适配性与操作手感的平衡,安装端采用圆形法兰底座结构,安装时需要搭配厚度3mm的安装面板,面板上需预先加工直径40mm的安装通孔,底座穿过通孔后可通过配套的紧固件从背部锁紧,安装后外露的操作端高度符合常规操控面板的人机工程要求,操作者手腕搭在面板上时,手指可自然搭在操作旋钮上,长时间操作不易产生疲劳。

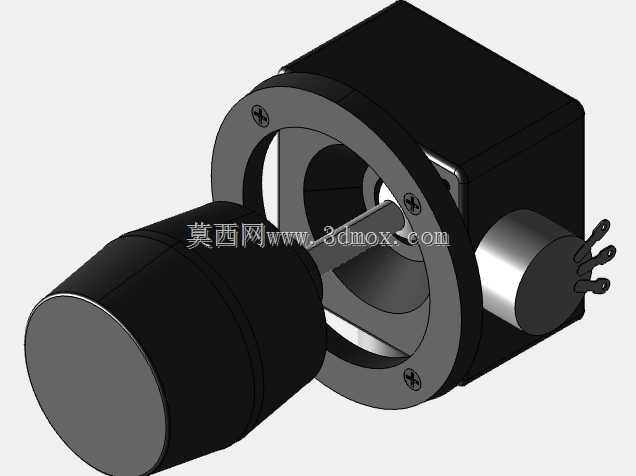

从功能实现逻辑来看,三个轴向的运动检测采用独立的电位器传感结构,X、Y轴负责水平面内的两个方向偏转检测,Z轴集成在顶部旋钮位置,通过旋钮的旋转动作实现第三个轴向的信号输出,每个轴向都设置了机械复位结构,松开操作力后摇杆会自动回到中位,避免无操作时设备出现误动作。接线端采用多芯引线直接引出的方式,引线长度适配常规操控柜内部走线需求,接线时可直接对接设备的信号采集板,不需要额外设计转接结构。

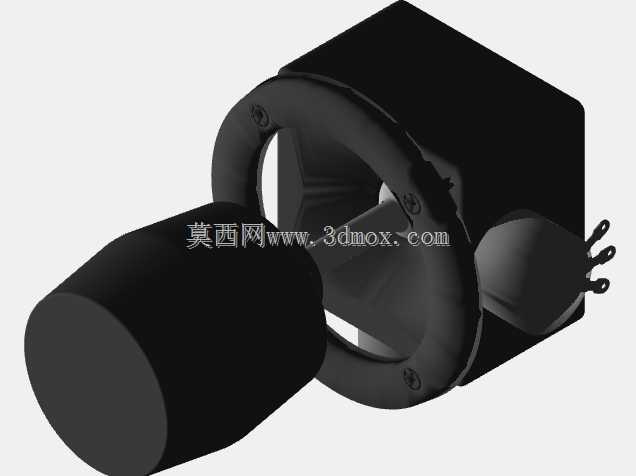

结构设计过程中,首先确定了操作端的人机尺寸,顶部旋钮的直径与滚花深度经过反复调整,滚花纹路采用直纹设计,手指旋转Z轴旋钮时不会打滑,旋钮下方的防尘套采用褶皱式橡胶结构,可在摇杆全角度偏转时始终贴合底座与操作杆的连接位置,阻挡粉尘、切削液飞沫进入内部传感结构,适配工业现场相对复杂的使用环境。底座部分的壳体采用高强度工程塑料注塑成型,内部预留了电位器的安装定位槽,每个电位器都通过独立的卡扣与螺丝双重固定,避免长期操作后电位器出现移位导致信号漂移。
实际选型使用时需要注意,这类操纵杆的操作偏转角度有固定的机械限位,X、Y轴的最大偏转角度控制在合理范围内,超过限位角度会触发内部的机械挡块,强行超行程操作会损坏内部传动结构;Z轴的旋转角度也设置了左右限位,可输出对应行程内的连续模拟信号。配套的安装紧固件采用标准规格,现场安装时不需要额外定制特殊螺丝,直接使用随结构配套的紧固件即可完成固定,安装完成后需要检查操作杆在各个方向的动作是否顺畅,有没有卡滞、回弹不到位的情况,确认接线顺序正确后再接入设备控制系统。
从三维建模的角度来看,这个结构的建模难点在于多自由度运动的配合间隙模拟,摇杆的球头铰接部分需要预留合理的活动间隙,既要保证偏转动作顺畅,又不能因为间隙过大导致操作时出现虚位;防尘套的褶皱形态需要匹配摇杆的最大偏转角度,避免在极限偏转位置出现橡胶套被过度拉伸或者挤压变形的情况;内部电位器的传动拨叉结构需要和摇杆的运动轨迹完全匹配,保证摇杆偏转时电位器的转轴转动角度和操作角度呈线性对应关系,不会出现传动空程。整个结构的所有配合尺寸都经过公差匹配,按照建模文件加工装配后,可直接实现预期的操作功能,不需要二次修配调整。
