微型大扭矩数字伺服舵机结构设计

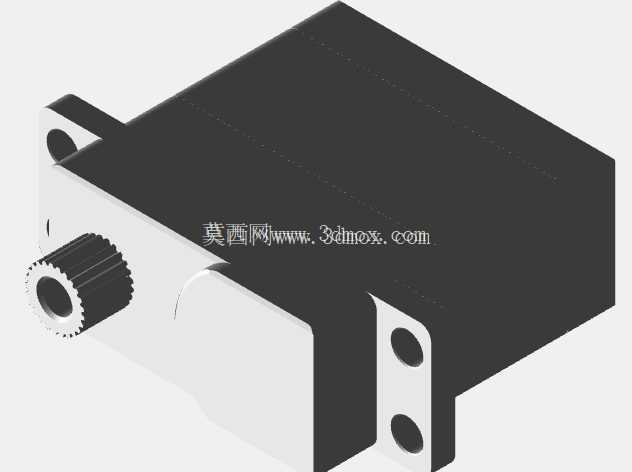

在小型自动化执行机构的选型与结构设计中，舵机类产品往往承担着角度闭环控制的核心角色，这款微型伺服舵机的三维结构完整还原了量产件的壳体、安装耳、输出轴与内部传动布局，适合在机器人关节、航模舵面、小型云台、机械夹爪等场景中做空间校核与运动干涉检查。从实际装机角度看，这类舵机最常见的应用集中在对体积和重量敏感、又需要一定保持扭矩的场合：比如多足机器人的腿部关节、仿生机械手的指节驱动、遥控模型的方向与升降舵面、小型自动化设备里的风门或挡板摆动，以及教学实验平台上的角度定位演示。它的输出端采用带齿的花键轴结构，配套标准舵机摇臂即可传递扭矩，轴端的齿形设计保证了摇臂周向定位，避免负载摆动时出现打滑。

壳体部分采用上下扣合的矩形箱体造型，主体为工程塑料材质，既控制了整机重量，又能通过筋位和壁厚保证传动齿轮组的支撑刚度。两侧伸出的安装耳是这类舵机最典型的固定边界，耳片上预留通孔，可直接用螺钉穿过安装到机架或模型机身，安装孔的中心距、耳片厚度以及孔到底面的高度都属于选型时必须核对的关键尺寸——在紧凑设备里，往往就是这几毫米的耳位决定了舵机能否塞进既定舱位。输出轴从前端面居中伸出，轴肩到壳体端面的距离、齿轴外径以及摇臂摆动半径，都需要在装配建模时提前留出运动包络，防止摇臂在最大摆角时磕碰周边线束或结构件。

从设计思路上看，微型舵机的内部空间被高度利用：壳体内依次布置直流驱动电机、减速齿轮组、位置反馈电位器以及控制电路板。电机输出的高转速小扭矩经过多级齿轮减速后，在输出轴端转化为低转速大扭矩，齿轮组的模数、齿宽和啮合中心距直接决定了整机的承载能力与回程间隙。反馈元件与输出轴联动，实时采集当前转角，配合内部控制板实现位置闭环，这也是舵机能够根据PWM信号稳定停在指定角度的根本原因。三维模型中壳体侧面的分型线、螺钉柱以及加强筋走向，都对应着实际注塑件的脱模与装配工艺，结构工程师在参考这类模型做二次设计时，可以直观看到内部零件如何分层堆叠、电路板如何避让齿轮、电机如何通过卡扣或螺钉固定在壳体内。

选型与装机过程中，外形尺寸和安装边界的核对往往比单纯看扭矩参数更重要。这类微型舵机的长宽高通常在数十毫米量级，重量仅十几克到几十克，适合布置在机械臂末端或模型内部狭小空间；安装耳的双孔间距决定了机架上开孔位置，输出轴轴线到安装面的高度则影响摇臂与连杆机构的对中。如果用于多关节机器人，还要在壳体周围预留线束弯折空间，舵机的信号线与电源线从尾部或侧部引出，建模时需把连接器的插拔空间一并考虑，避免后期装配干涉。散热方面，小功率舵机主要依靠壳体表面自然散热，在连续往复摆动的工况下，壳体与周围结构之间应保留适当间隙，不宜被完全包覆。

对于三维建模从业者而言，这份结构的价值在于它提供了一个完整的小型机电一体化产品参照：从外部安装特征到内部传动链，从塑料壳体的壁厚设计到齿轮轴的支撑方式，都可以作为同类执行器设计的实物依据。在做机构仿真时，可以基于输出轴的摆动范围定义关节旋转副，结合摇臂长度换算末端执行器的直线或弧线行程；在做整机布局时，则可以直接把舵机作为一个带安装孔位的标准模块调用，快速验证多舵机协同动作时的空间相容性。整体来看，这类微型伺服舵机结构紧凑、安装方式标准化、控制接口简单，是小角度自动摆动与定位场合中性价比很高的执行部件，其三维模型对结构设计、机构选型与教学演示都具有直接的参考意义。
