微型数字舵机摆臂驱动执行机构

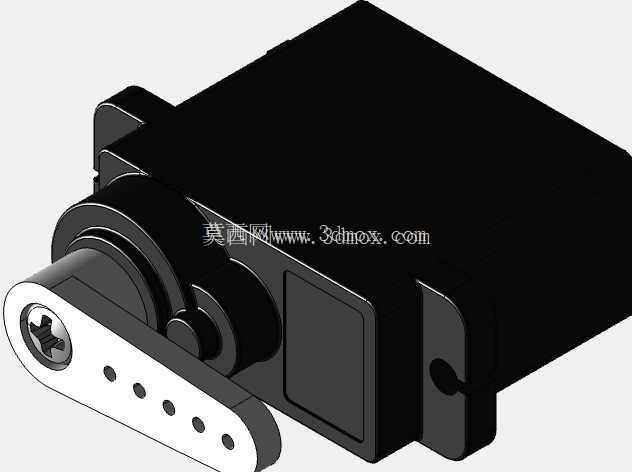

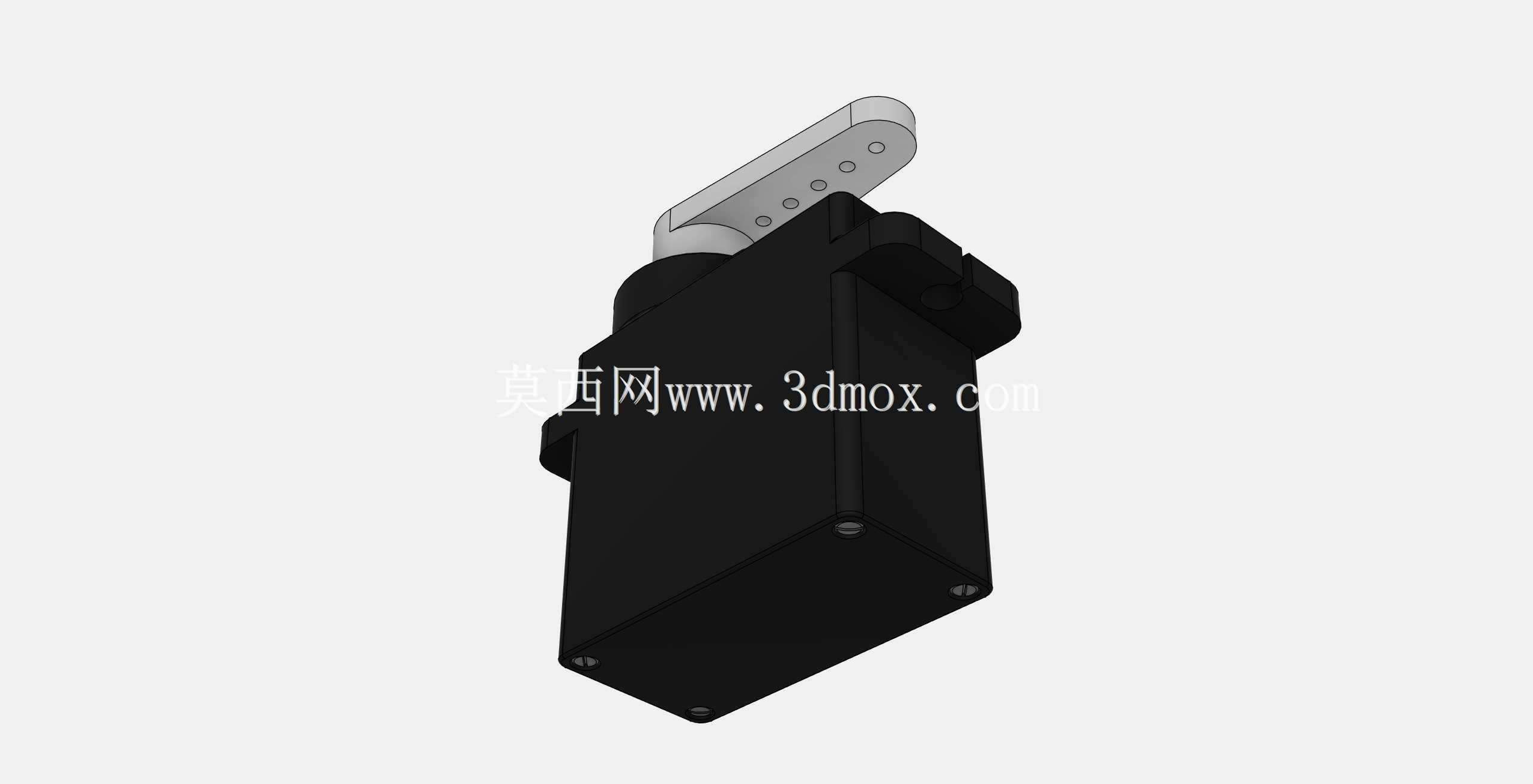

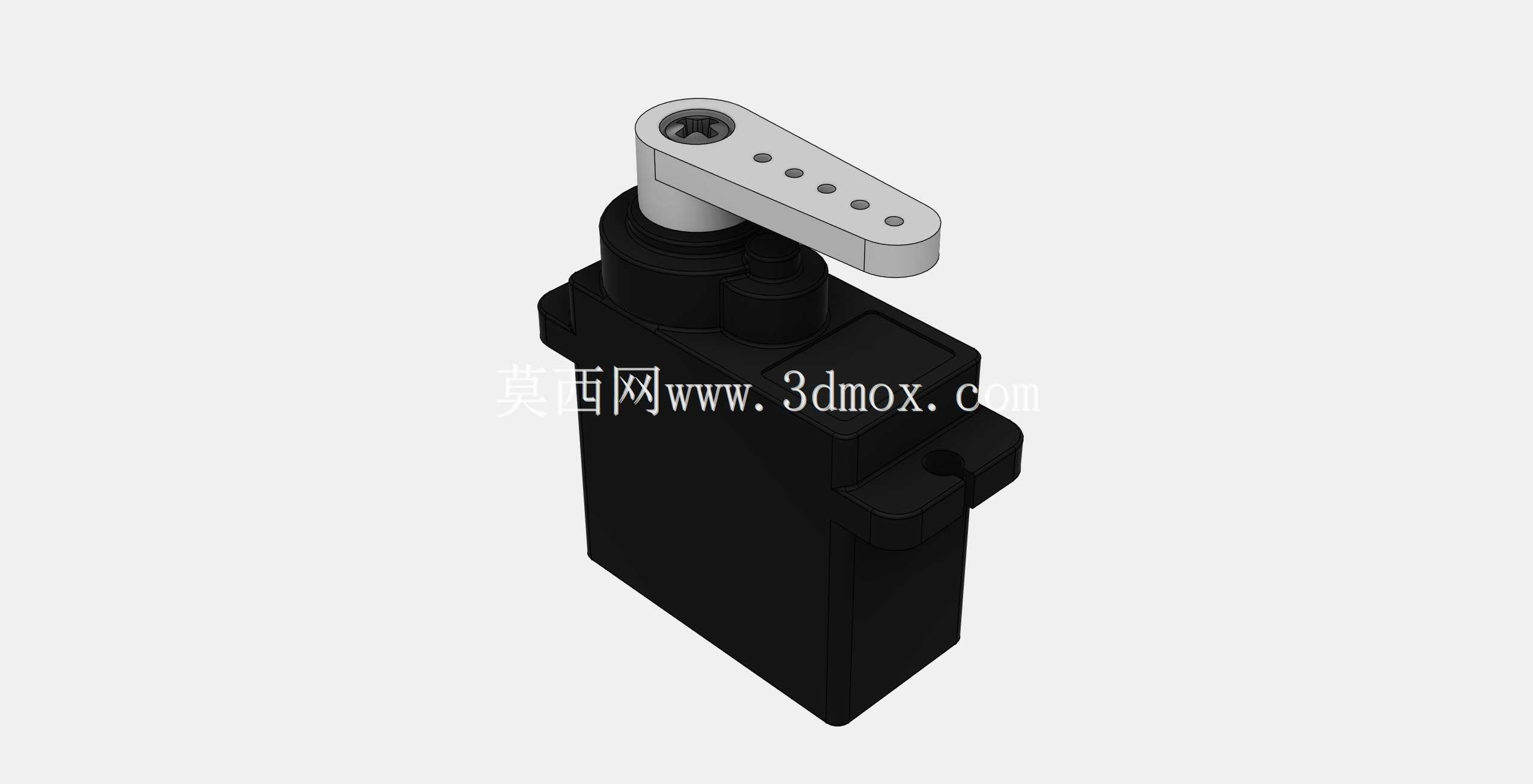

这套微型数字舵机三维结构围绕狭小安装空间内的角度执行需求展开，主体采用近似长方体的黑色壳体，顶部布置输出轴与一字形摇臂，摇臂沿长度方向设置多个铰接孔位，可根据连杆行程、力臂长度和安装干涉情况选择不同连接点。壳体侧面保留凸耳与安装贴合面，便于在模型车架、机械爪、小型云台或教育机器人骨架上直接固定；输出轴位于壳体上端偏置位置，周边留出摇臂回转所需的扇形空间，避免摆臂在极限角度下与外壳、线束或相邻结构发生擦碰。

从实际用途看，这类执行件承担把控制脉冲转换为指定转角的任务，常见于遥控模型的方向与油门控制、小型机器人关节动作、舵机云台俯仰转向、DIY机械装置的限位拨动以及教学实验中的位置闭环演示。与普通电机连续旋转不同，舵机更强调目标角度保持、低速扭矩输出和外部负载扰动下的回中能力，因此结构建模时不能只画外观，还要把输出轴、摇臂、壳体分模线、安装耳、螺钉位置和接插区域表达清楚，方便后续在整机中做运动校核。

设计思路上，壳体承担内部减速齿轮组、驱动板和电位反馈元件的封装保护，外部造型尽量规则，以提高密集布置时的空间利用率。顶部轴座需要承受摇臂传递的径向力和反复换向冲击，因此轴套周围壁厚、加强过渡和壳体与端盖的连接关系都应在模型中保留。摇臂采用轻量化长条形结构，端部圆角处理，孔位沿中心线排列；靠近输出轴的孔位输出角度相同但线位移较小、力臂短，适合较大负载；远离轴心的孔位线位移更大，适合需要较长连杆行程的机构。选型时不能只看标称扭矩，还要结合摇臂孔位计算实际推力，并校核舵机在堵转、快速换向和持续持重状态下的发热与安装刚度。

外形边界方面，长方体机身适合嵌入狭窄框架，底部和侧面可作为支撑面；安装耳的孔距决定了替换件兼容性，若整机已经预留舵机槽，应优先核对机身宽度、高度、轴中心高度和耳孔位置。摇臂回转半径是运动包络的关键，装配时要在摆臂两侧保留间隙，线束从尾部或侧部引出后不能跨过摇臂扫掠区域。与车架、机器人侧板连接时，螺钉不宜过长，防止侵入壳体内部干涉齿轮；衬垫或减震橡胶可降低振动，但会增加定位间隙，需要在精度与抗震之间权衡。

在三维建模和机构设计阶段，可将该舵机作为标准执行元件装入连杆、舵盘、支架和关节总成中，先确定输出轴中心线与摇臂零位，再模拟左右极限转角下的孔位轨迹。对于多舵机协同装置，还要检查相邻摇臂是否在同一运动平面交叉，接插件是否便于维护，壳体散热面是否被完全包裹。该结构虽小，却直接决定模型动作的响应、定位和可靠性，合理的安装边界与力臂选择比单纯追求体积更小更有工程意义。
