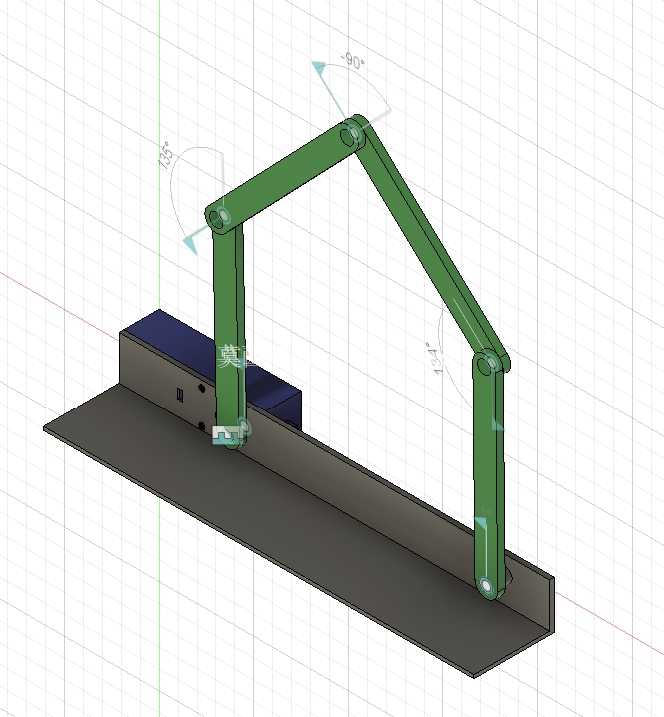

平面五杆铰接连杆教学演示机构

这套平面五杆铰接连杆机构面向机械原理教学、连杆运动验证与小型工位动作演示场景，整体采用双自由度平面连杆布局，所有运动副均布置在同一竖直运动平面内，杆件通过端部铰接串联，底部两处回转支点固定在长条形安装基座上，可完整复现五杆机构的点位运动、连杆姿态变化与关节转角约束关系，适合用于机构学课程演示、运动学仿真校核、非标自动化连杆方案前期验证等场景。

从实际安装边界来看，整套机构的承载基座为折弯成型的长条形钢板，基座沿长度方向预留平直安装面，两处固定铰座分别布置在基座长度方向的两端区域，基座侧边带有折弯立边，可直接通过螺栓锁紧在实验台架、工装台面或者演示工位的型材框架上，不需要额外加工复杂安装基面。运动杆件全部采用等截面矩形长条型材制作，杆件端部加工同轴铰接孔，孔位与杆件中心线保持严格垂直，避免铰接后出现运动卡滞、平面外偏摆的问题；杆件之间通过销轴类回转副连接，铰接位置保留合理轴向间隙，既保证杆件绕销轴灵活转动，又限制杆件沿销轴方向窜动，让整套机构始终维持在单一平面内完成动作。

设计过程中优先校核了各杆件的长度配比：五杆机构相比常见的四杆机构拥有两个原动件自由度，可通过两个输入关节的协同转动，让末端执行点走出更复杂的平面轨迹，这套演示机构的杆件长度按照教学演示的常用比例配置，两根连架杆分别对应底部两个固定回转支点，中间两根活动连杆在顶部铰接，形成闭合的五杆运动环，运动过程中不会出现杆件干涉、死点卡死的异常工况。基座上方额外设置的块状限位构件，可在机构运动到极限转角时提供柔性限位，避免杆件转动角度超出设计范围后与基座或者周边台架发生碰撞。

从功能特性上看，该机构所有铰接关节均按照标准回转副建模，每个关节的转动轴线、配合面、铰接间隙都在三维环境中完成定义，可直接导入运动仿真环境添加转动驱动，分别给两个底部连架杆设置不同的转速、转角函数，就能实时观测末端点的轨迹输出、各杆件的角速度变化以及关节受力趋势，帮助结构设计人员快速验证连杆参数是否满足预设动作要求。杆件外形做了简化处理，没有多余的曲面特征，整体重量轻，手动拨动即可带动整套机构完成全行程动作，在课堂演示时不需要外接驱动电机，就能直观展示多自由度连杆机构的运动特点。

在工程应用层面，这类五杆连杆结构常被简化后用于小型拾取工位、平面轨迹描画装置、教学实验台以及轻载搬运机械手的连杆本体设计，相比单自由度四杆机构，它可以通过两个输入的配合实现更多变的末端路径，不需要设计复杂的凸轮轮廓就能完成预设的平面动作。建模时所有铰接孔的同轴度、杆件两端孔的中心距都按照实际加工公差逻辑设定，基座的安装孔位、铰座的定位尺寸都预留了实际装配的调整空间，工程人员可以在该基础模型上直接添加驱动舵机、连杆末端夹具或者位移传感器，快速改造成可实际运行的演示样机，也可以调整各杆长度参数，对比不同杆长配比下机构的运动空间、传动角变化，筛选出最适配工位动作需求的连杆尺寸方案。整套机构的运动平面与基座安装面保持垂直，侧向占用空间极小，安装后不会过多占用台架的横向布置空间，多套机构并排布置时也不会出现运动干涉，非常适合实验室教学台架的批量排布。
