高速电机适配转盘传动转接座

该转盘转接件主要面向小型移动机器人、教育实训平台以及轻量化传动模组的电机输出端改造场景，用于在无转盘配置的高速电机轴端补充稳定的旋转承载界面，让电机输出轴与外部轮系、转盘负载之间形成可靠的过渡连接。在小型机器人行走机构调试中，常遇到原配电机仅预留光轴输出、外部转盘或轮体需要额外加装的情况，直接将轮件套在轴上往往只能依靠轴向摩擦或简单顶丝限位，机器人频繁启停、转向、越障时，轮体容易出现周向打滑、轴向窜动甚至脱落，该转接座正是针对这一实际装配痛点进行结构补强。

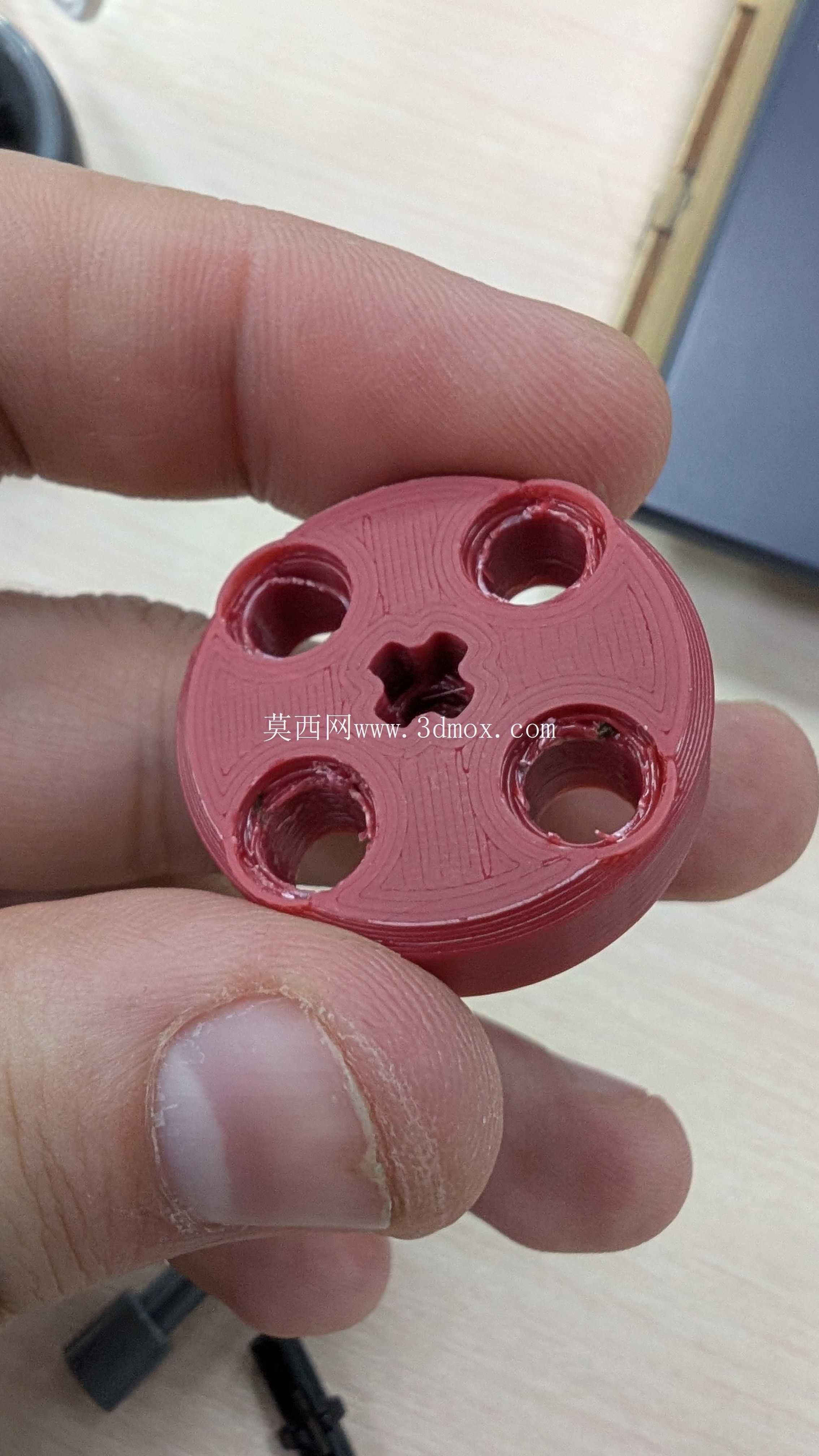

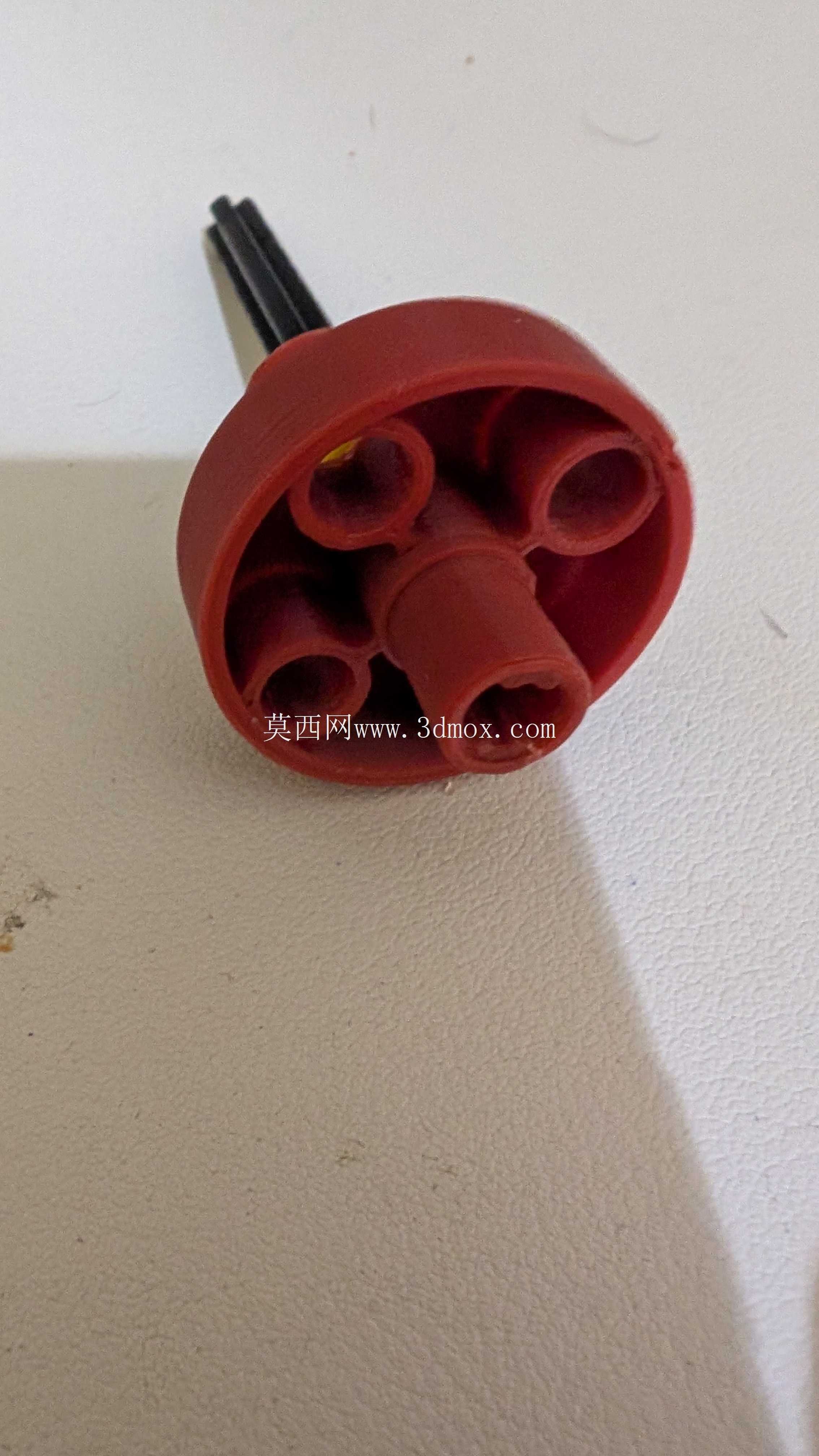

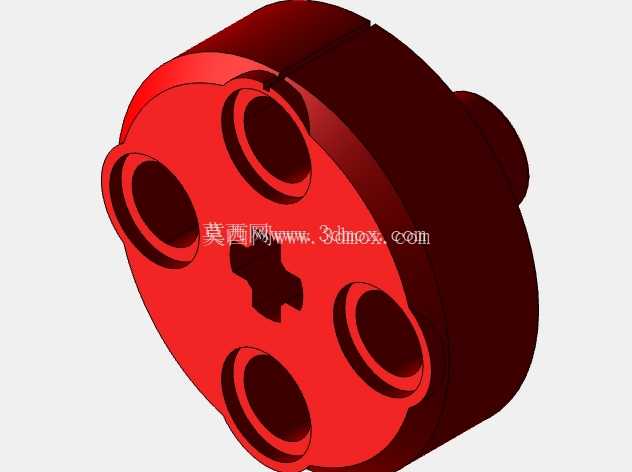

从整体外形看，零件采用短圆柱盘式主体，一侧为与电机端面对接的安装基面，另一侧延伸出同轴凸台，用于嵌入转盘或轮体的中心孔位，保证回转件与电机轴的同轴度。盘体端面沿周向布置多个沉孔与通孔，分别对应电机端面固定螺钉以及外部转盘的连接销钉，孔位布局围绕中心轴呈对称分布，使拧紧后载荷均匀传递到盘体截面，避免单侧螺钉受力过大。中心区域开设十字形轴孔，可与电机输出轴的扁位或十字传动结构配合，承担扭矩传递，相比单纯光轴摩擦锁紧，这种型面配合能在正反转切换时减少回程间隙，提升传动响应的一致性。

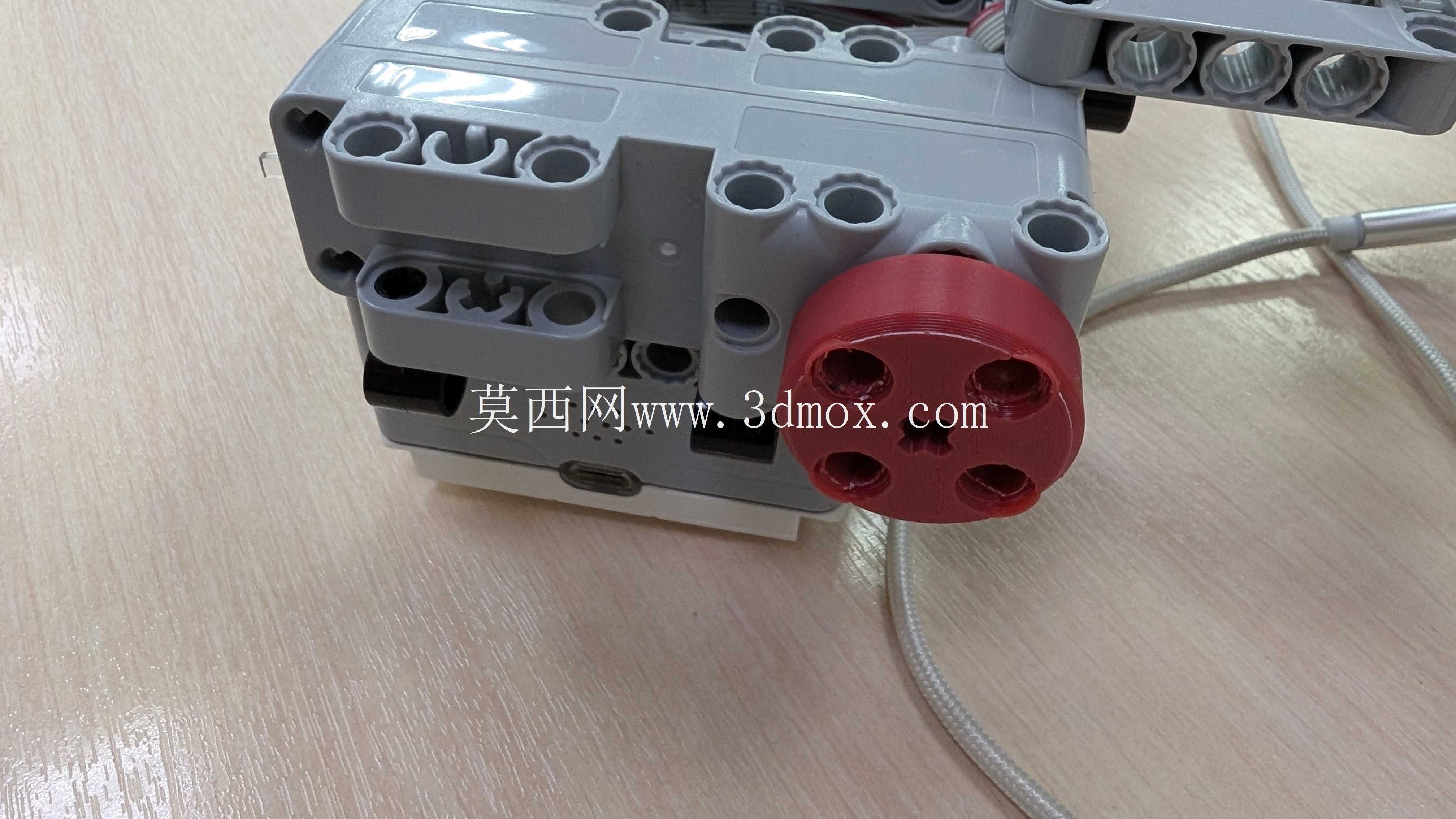

设计思路上，转接座没有采用额外轮缘压紧的方式，而是将转盘配合面直接集成在盘体本体上，使电机轴、转接盘、外部回转件三者的定位基准统一到电机端面。安装时先将中心轴孔对准电机输出轴推入，使盘体背面贴合电机前端面，再通过端面螺钉将盘体锁紧在电机壳体上，此时盘体不仅随轴传递扭矩，也借助电机端面获得径向支撑，外部转盘安装后不会把全部弯矩作用在细长电机轴上。对于教育类机器人套件，这种结构能降低学生装配时对顶丝预紧力的经验依赖，即使反复拆装，孔位配合仍能保持较稳定的对中效果。

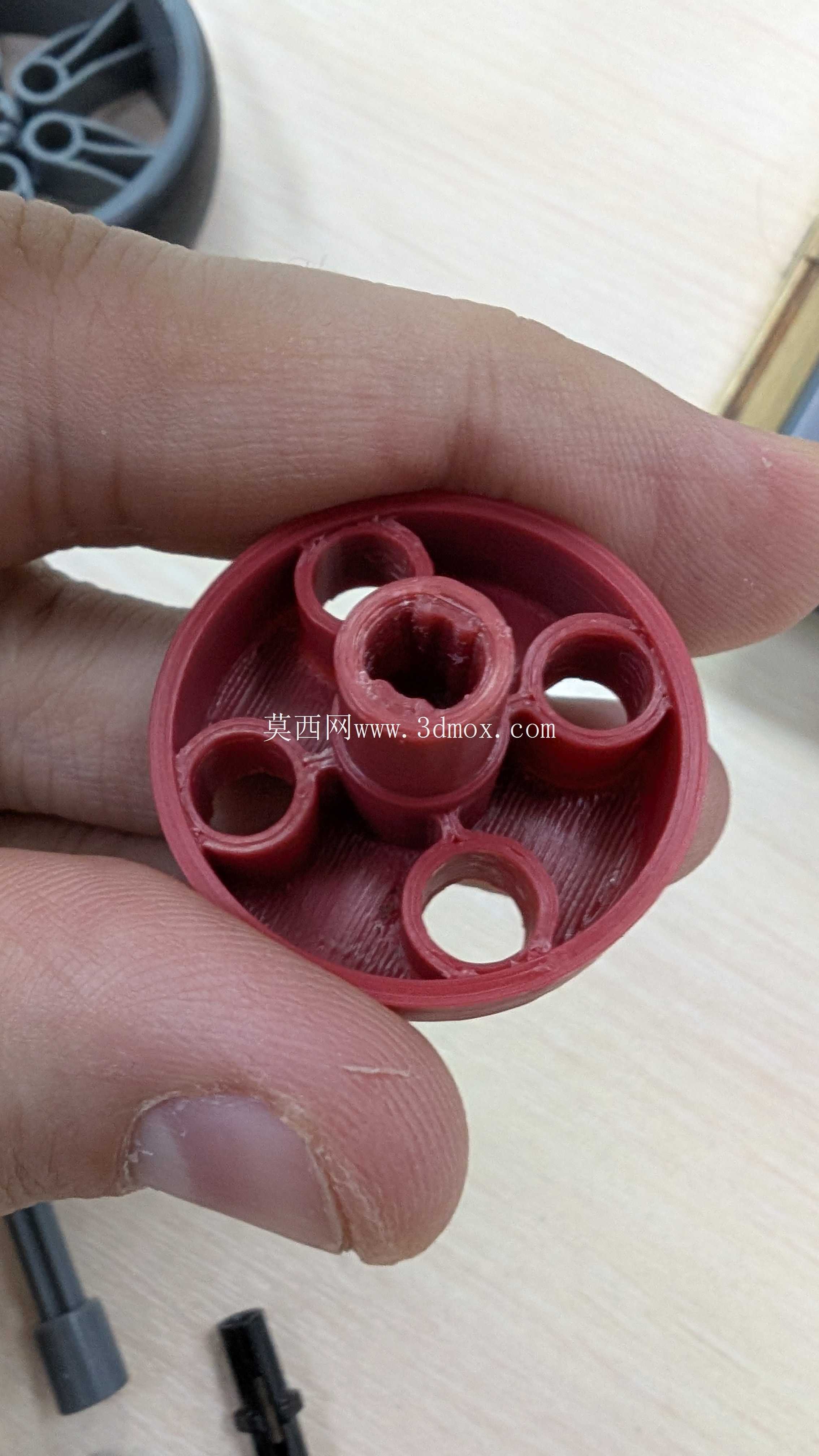

考虑到该件可通过熔融沉积成型方式制作，建模时对安装轴方向的支撑进行了预留：盘体背面与凸台过渡处设置轻微倒角，避免层间应力集中；销钉孔在打印后可直接对应定位销压入，孔壁周围保留足够壁厚，防止销钉压入时胀裂。材料选用ABS时，盘体在常温下具备较好的韧性，能吸收机器人行走过程中的小幅振动，螺钉连接处也不易因脆性开裂而失效。若用于负载稍大的工况，可在建模阶段将沉孔深度与凸台外径按同系列电机安装尺寸同步调整，保持端面连接孔的分布圆不变，即可在不同型号高速电机之间互换。

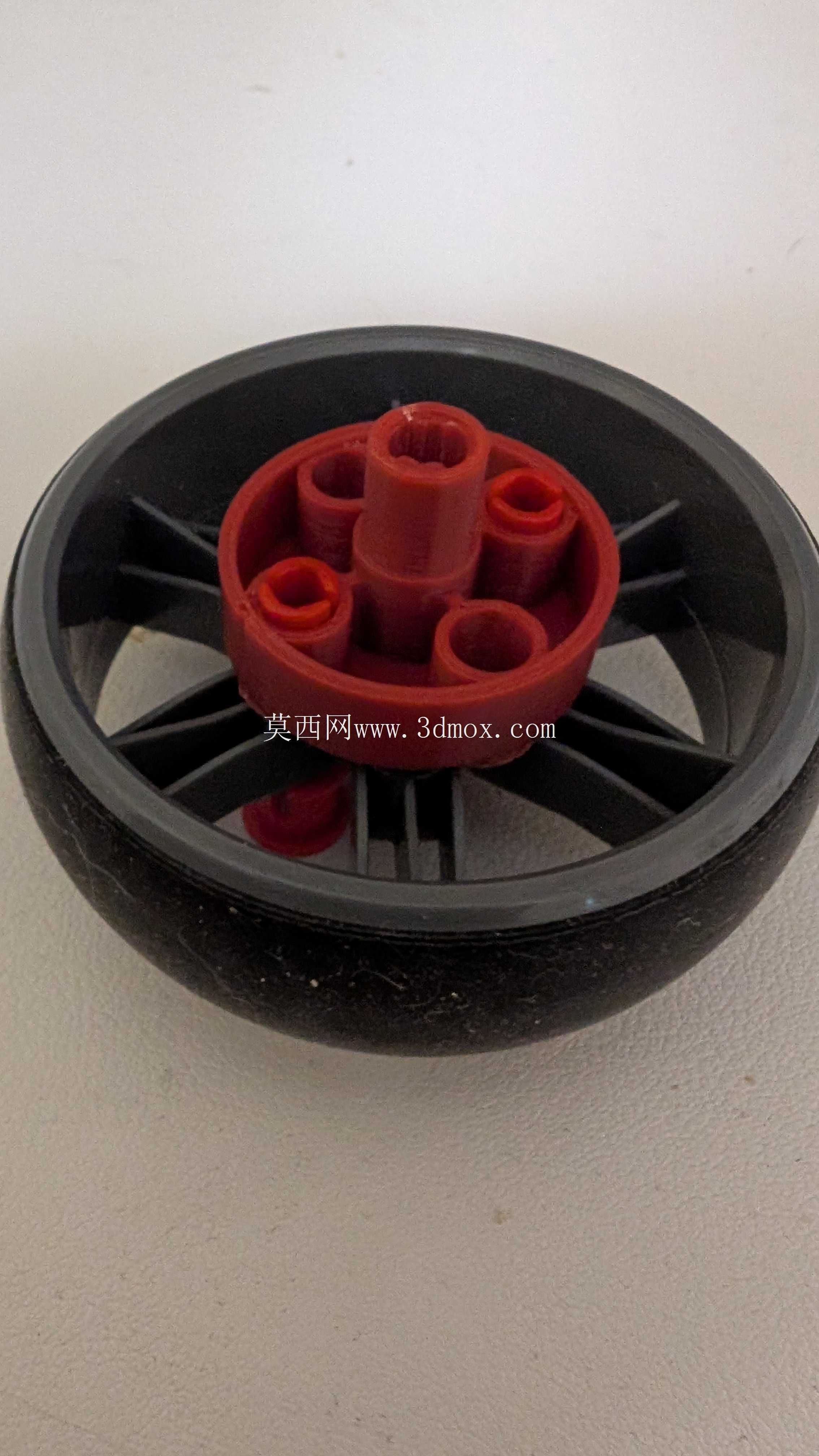

在安装边界方面，盘体外径需控制在外部转盘内腔轮廓以内，避免盘体边缘与轮辐、支架发生干涉；轴向凸台高度应略小于转盘中心轮毂厚度，使转盘贴合后仍能由端面销钉承担定位，而不是靠凸台顶死造成装配间隙。中心十字轴孔与电机轴的配合建议采用略紧的过渡间隙，既保证手工装配可压入，又不会因间隙过大在高速旋转时产生偏心振动。周向销钉孔的位置需与转盘原始孔系严格对齐，建模时可先引用电机端面安装孔和转盘销孔作为草图基准，再生成盘体实体，减少后期装配时的孔位偏差。

实际使用中，该转接座把原本容易松脱的轮轴连接转变为端面螺钉加型面轴孔的双重约束，电机反转、急停或机器人单侧受撞时，扭矩通过十字轴孔和周向销钉共同传递，螺钉不再单独承受全部周向剪切力。对于结构设计人员，这类零件的建模重点不在复杂曲面，而在于基准统一、孔位协调和安装空间校核：既要让盘体有足够壁厚承受弯矩，又要控制轴向长度，避免电机输出端悬伸过长；既要保证销钉孔可加工、可装配，又要让支撑去除后不影响配合面精度。围绕这些约束完成的转盘转接座，能够在小型机器人传动系统中作为电机与回转负载之间的稳定接口，提升整套行走机构的装配可靠性和维护便利性。
