激光雷达底座支架结构设计

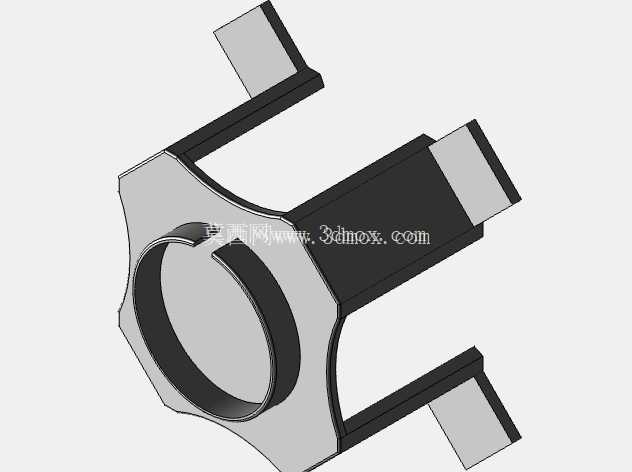

这套支架结构面向小型激光雷达在移动平台、实验装置、巡检设备以及桌面感知系统中的固定需求，核心任务不是单纯承托雷达本体，而是在有限空间内把雷达的安装轴线、探测视野和外部连接关系稳定约束住。结构中部采用环形抱持区域，圆形内壁与雷达圆柱段形成周向配合，能够限制雷达径向窜动；环体一侧保留开口趋势，并通过外侧延伸臂形成弹性夹持或装配压紧空间，便于雷达从侧向或轴向装入，也方便后期维护时拆卸。

从实际使用场景看，激光雷达常安装在机器人顶部、AGV小车上部、教学实验平台或多传感器组合支架上，周围既要留出360度或大角度扫描窗口，又要避开线束、外壳和紧固件对光路的遮挡。该底座将主要支撑材料布置在雷达下方和侧后方，环形主体承担定位，三条带端部安装面的支臂向外展开。支臂端部设置近似矩形的贴合块，用于与平台板面、立柱转接板或其他型材结构连接。这样的布局使固定点远离雷达中心，可降低单点松动带来的偏转风险，同时让支架受力从环形区域沿支臂分散到外部安装面。

设计思路上，环形座与支臂并非孤立拼接。环体外侧采用多边形过渡轮廓，既增加局部刚性，也减少纯圆环外圆在建模和加工时不易定位的问题。支臂从环体侧壁切线方向附近伸出，截面呈窄高形态，竖直方向具有较高抗弯能力，水平方向则保留一定让位空间。支臂末端的安装块底面可作为贴合基准，孔位或连接面布置在块体中心区域，使螺钉压紧力尽量通过支臂轴线传递，避免偏心锁紧造成支架翘曲。对于需要减振的场合，也可在端部安装块与承载平台之间加入橡胶垫或尼龙衬套，模型中的平面边界为这类附加件预留了稳定接触面。

外形边界方面，支架整体呈三爪外展结构，包络尺寸由环形中心到各支臂末端决定，适合在雷达外径不大、安装平台孔距较宽的条件下使用。中部环形高度覆盖雷达下部圆柱段，配合面不宜过短，过短会使雷达在振动中产生摆角；也不宜过高，过高可能干涉雷达旋转壳体或扫描区域。支臂向上折起的端部形成限位挡边，可在装配时辅助承托雷达上部或连接附件，但挡边位置需要避开雷达旋转件的运动范围。建模时应重点控制环形内壁同轴度、支臂末端安装面的平面度以及三个安装点之间的高度一致性。若采用钣金折弯工艺，支臂折弯半径、料厚和展开长度需同步校核；若采用塑料打印或机加工方式，则应在环体开口处设置压紧螺钉孔或卡扣槽，以保证夹持力可控。

在安装边界上，雷达装入后，其中心轴线应与支架环形轴线重合，支臂下端贴合面构成安装基准。外部螺钉不宜直接压在雷达壳体上，而应作用于支架端部固定块，让环形区域通过自身抱紧力固定雷达。线束可从环体开口侧或支臂之间的空隙引出，避免在雷达旋转部位附近形成拉扯。对于移动机器人应用，还要考虑急停、颠簸和侧向碰撞时的惯性载荷，支臂与环体交接处应保留圆角过渡，减少应力集中；对于固定工位测量场景，则可适当降低支臂弹性，把重点放在重复定位精度和安装面平整度上。整体结构兼顾了抱持定位、外展固定、光路避让和装配维护，是小型感知设备与承载平台之间较典型的转接支架形式。
