CAN总线通讯诊断设备外壳结构设计

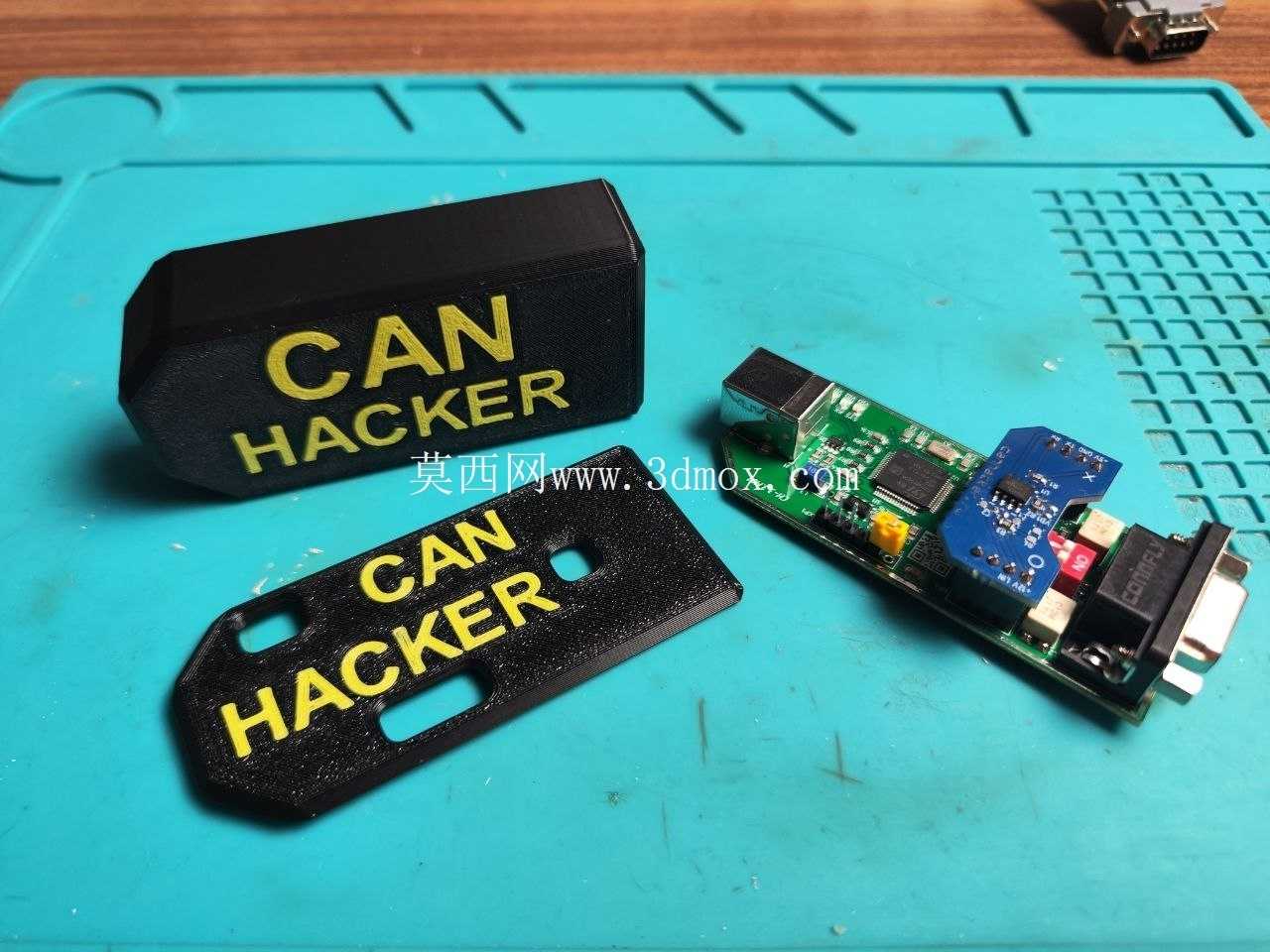

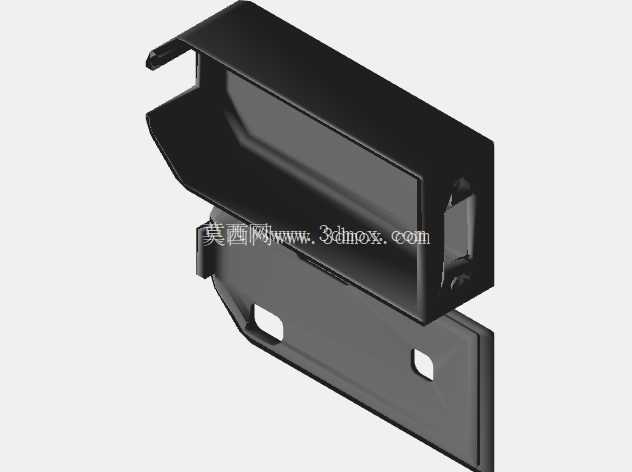

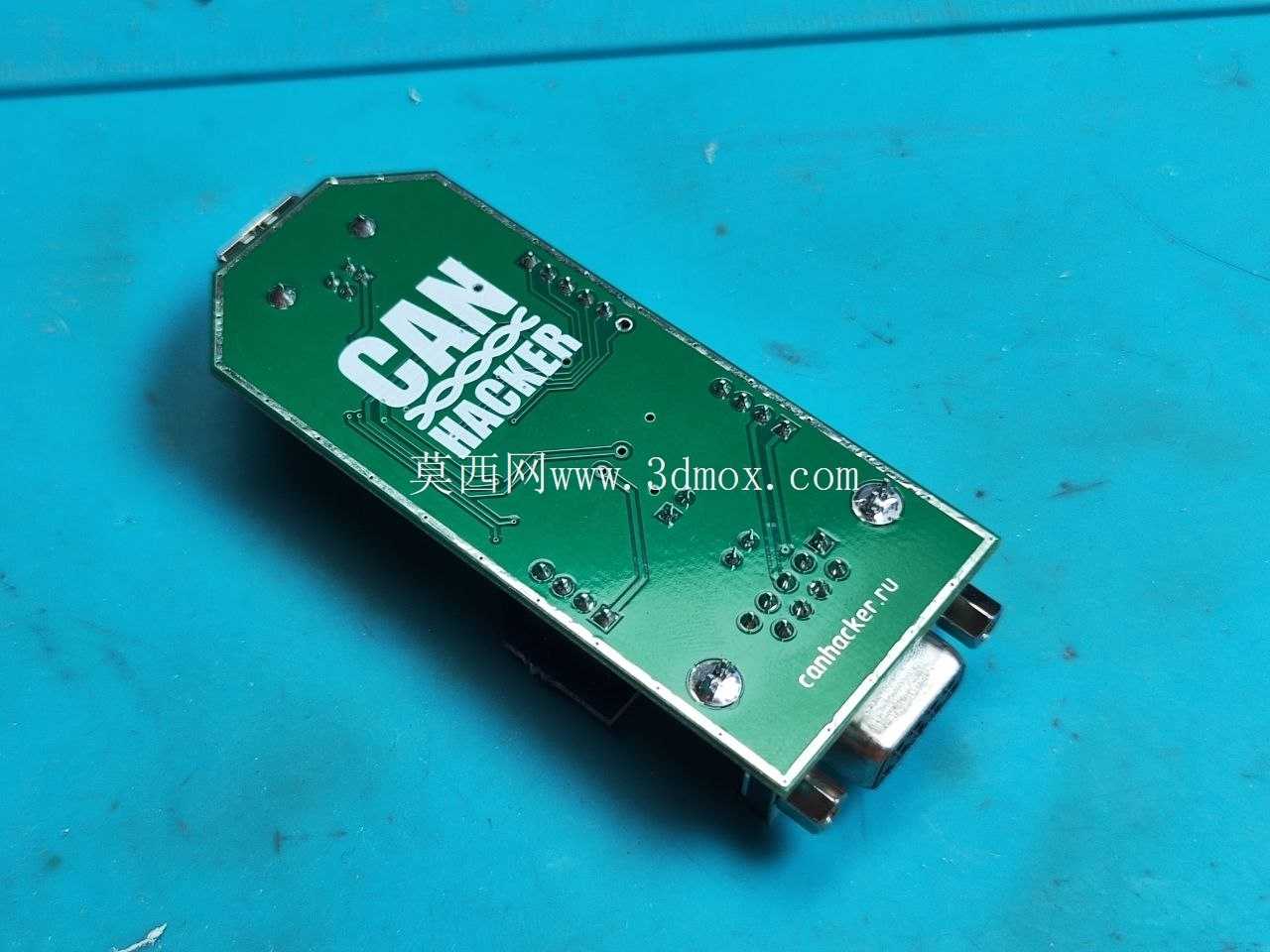

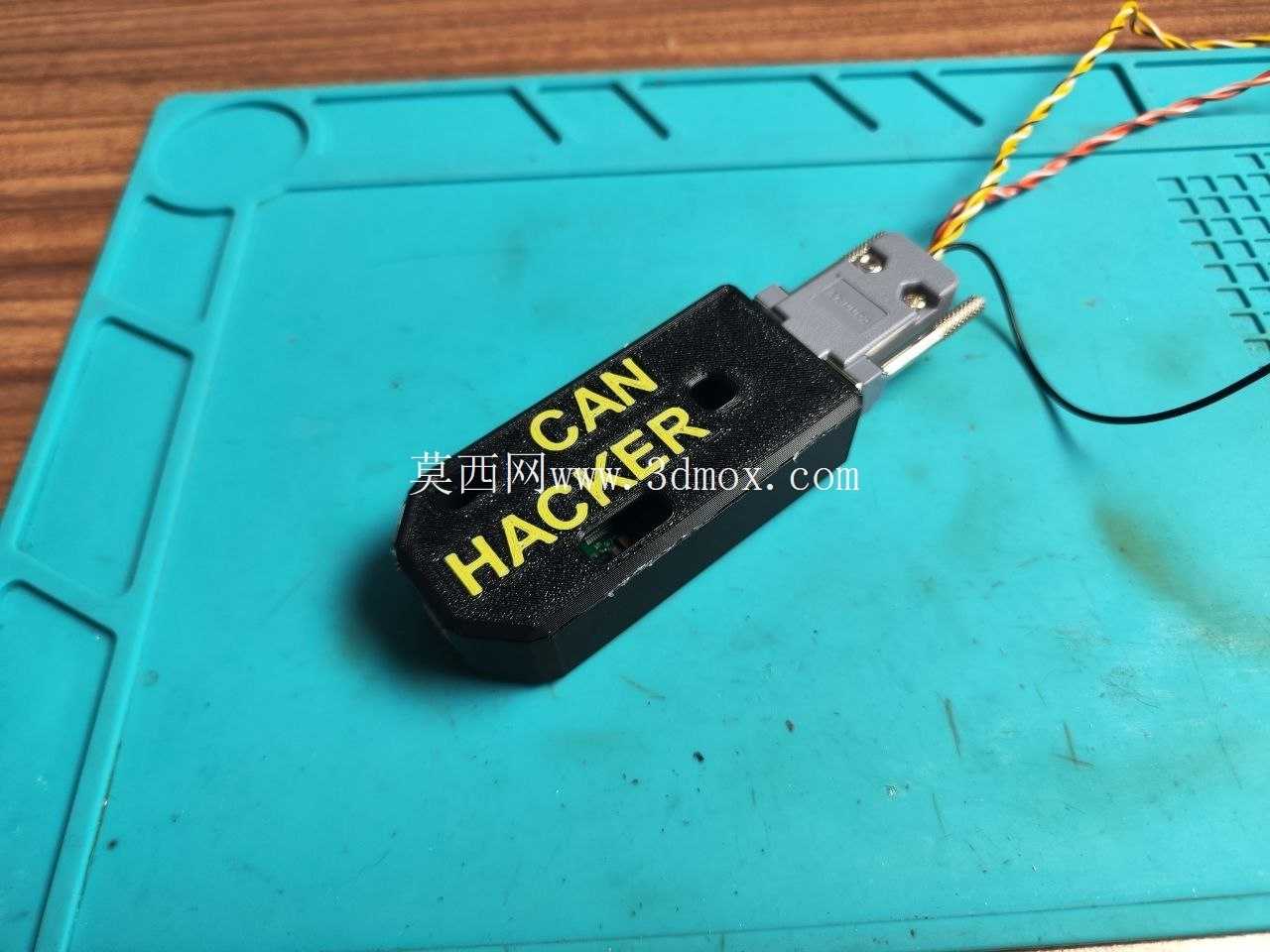

　　在车载电子调试、工业总线运维场景中，CAN总线诊断设备是一线工程师排查通讯故障、抓取总线报文的核心工具，这类手持设备的外壳结构设计，直接影响现场作业的使用效率与硬件使用寿命。本次设计的CAN总线诊断设备外壳，围绕现场作业的实际使用需求展开，首先考虑到设备需要频繁在维修车间、户外作业现场、车载调试环境中携带使用，外壳整体采用分体式结构设计，分为上盖、下安装座两个核心部件，适配内置的双接口通讯电路板。

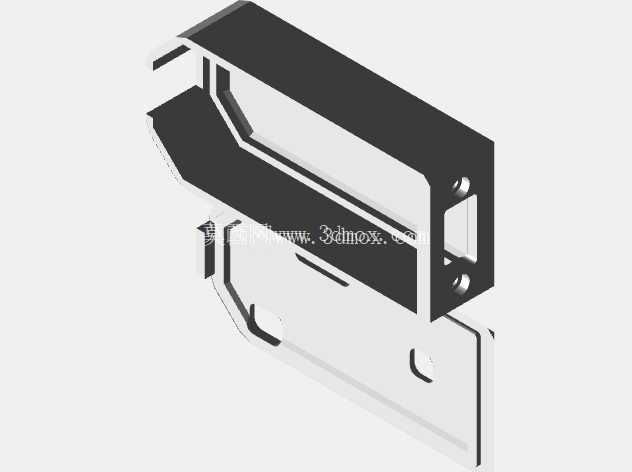

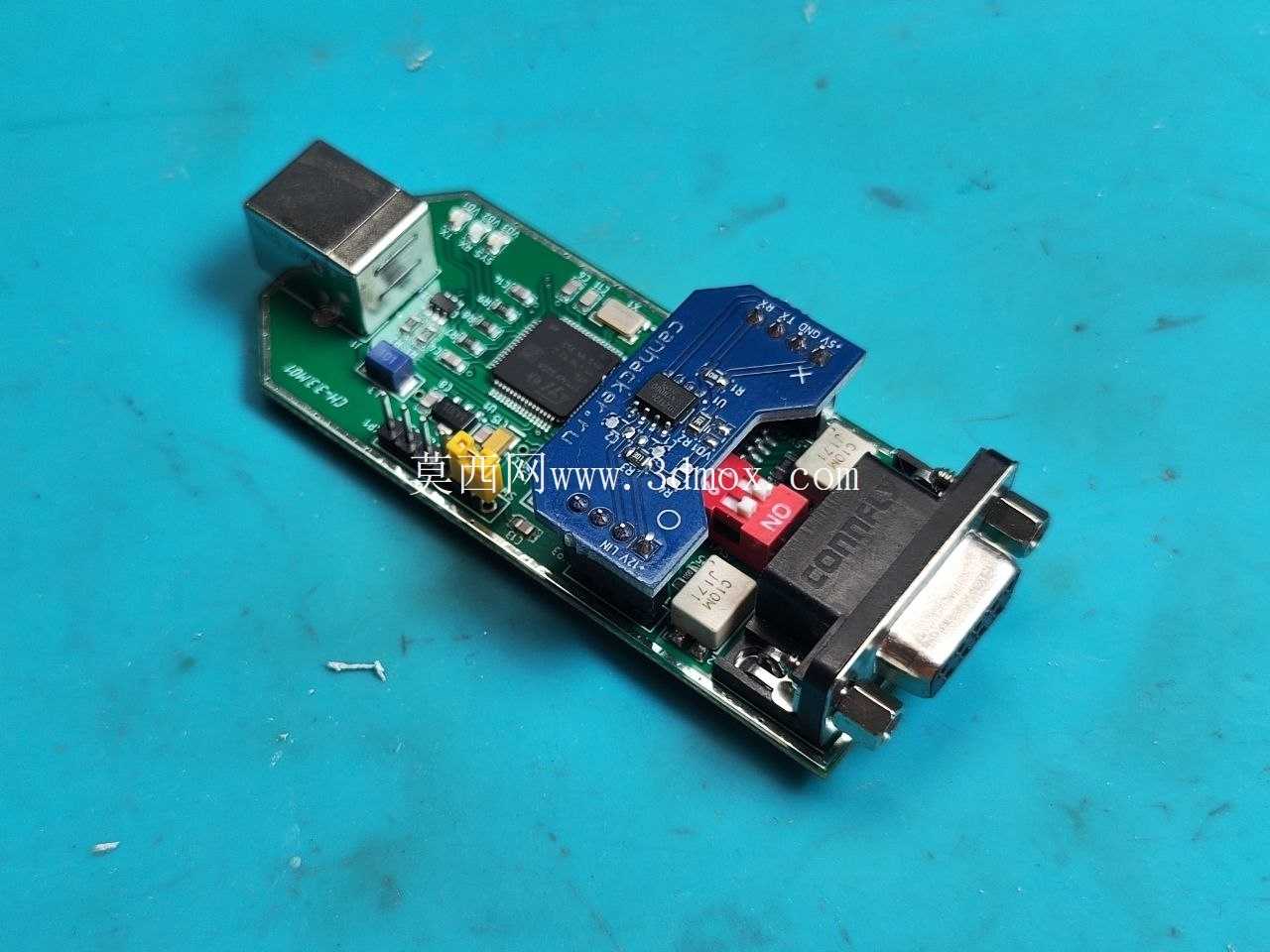

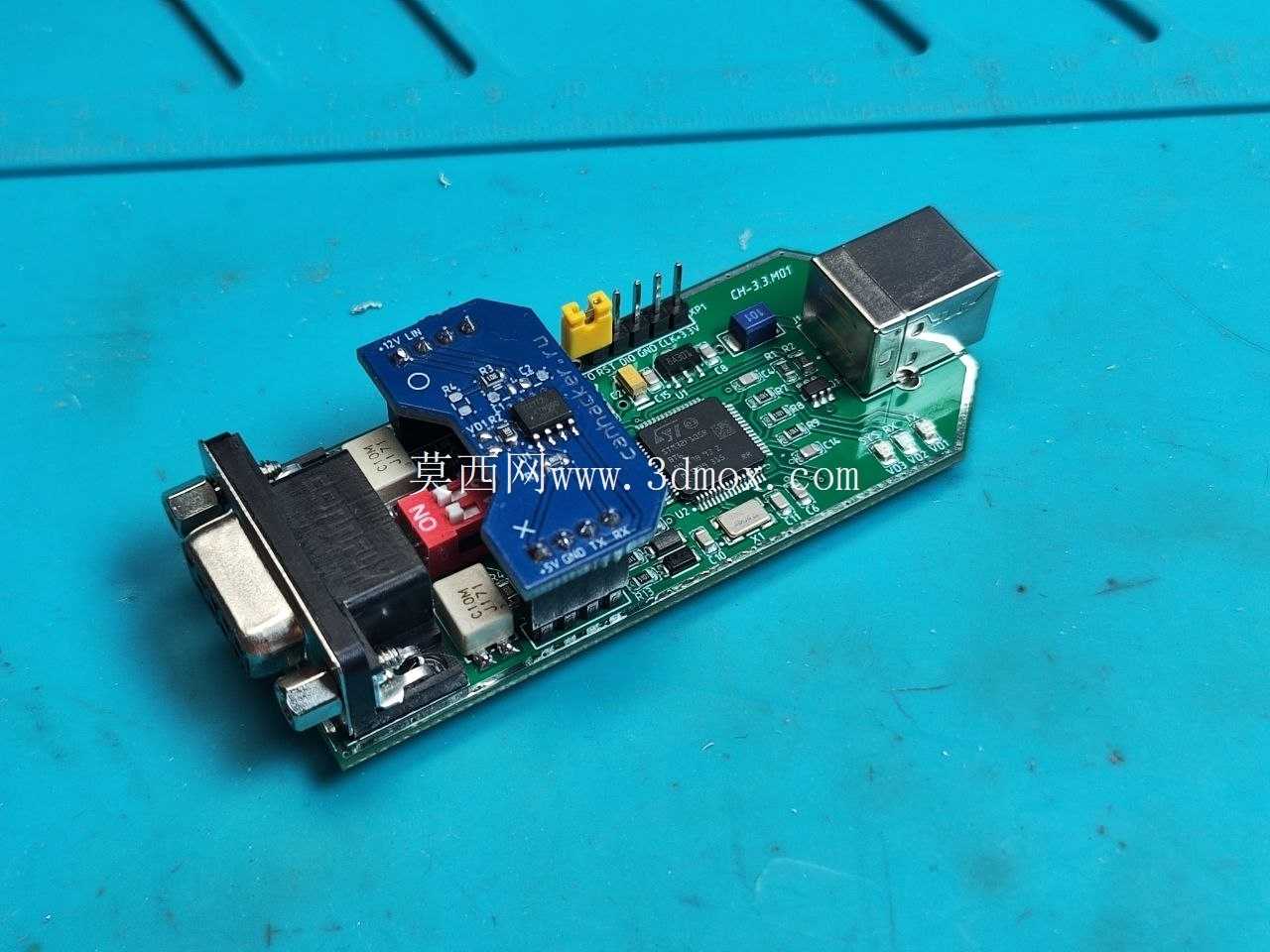

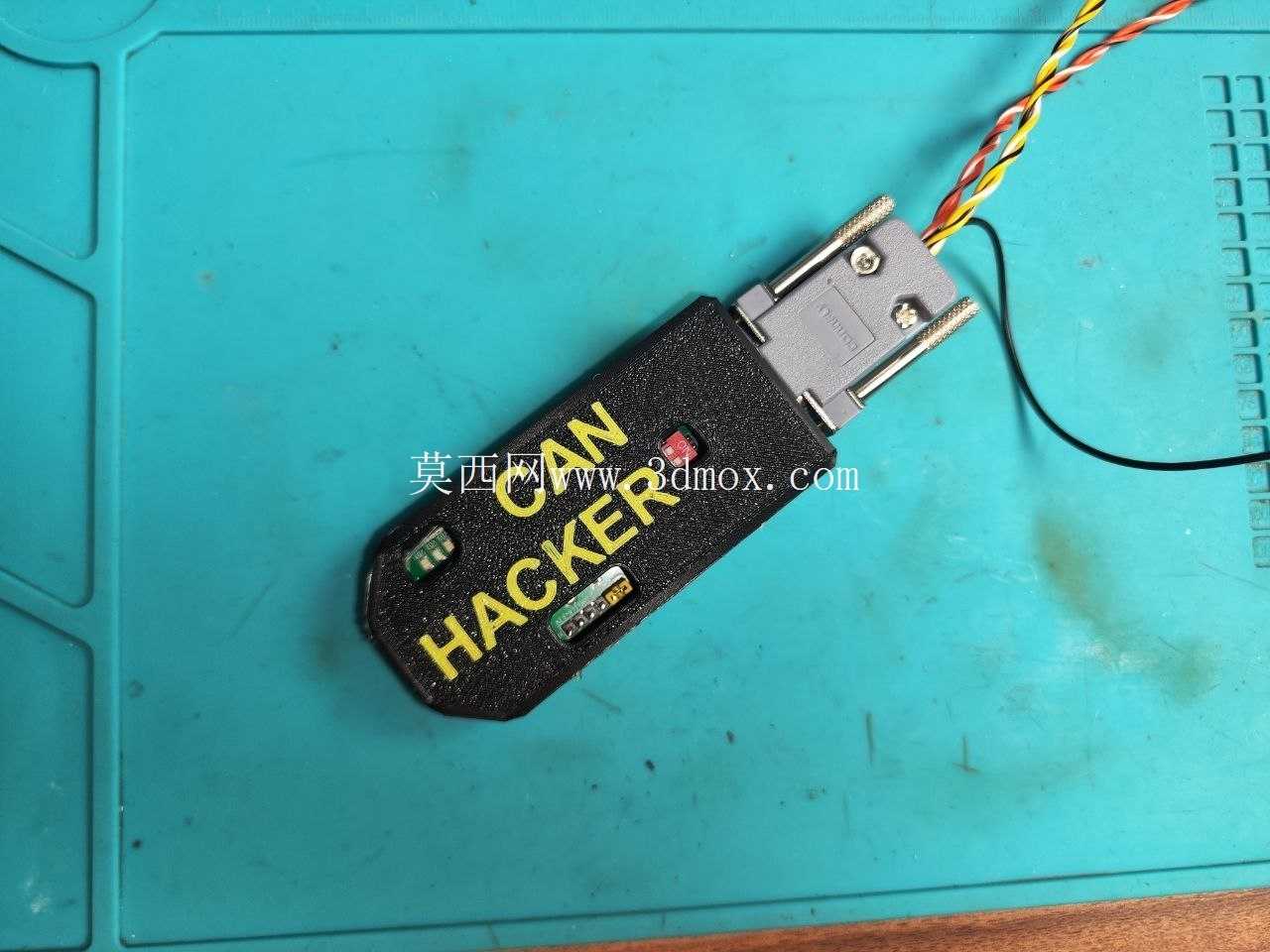

　　从安装边界来看，下安装座预留了与电路板定位孔完全匹配的固定柱位，柱位高度经过精确计算，确保电路板安装后USB接口、DB9串行接口刚好从外壳端部的开口处露出，不会出现接口偏移、插拔卡滞的问题，同时电路板上的指示灯位置对应外壳上盖的透光区域，无需额外加装导光件即可清晰观察设备运行状态。外形尺寸方面，整体外壳控制在手掌可握持的范围内，边缘做了大圆角过渡处理，避免尖锐棱角在手持操作时硌手，上盖表面预留了标识区域，可直接印制设备功能标识，无需额外粘贴铭牌，减少长期使用后标识磨损脱落的问题。

　　设计过程中重点考虑了硬件防护需求，外壳上下盖的合缝处做了止口结构，装配后可阻挡日常使用中的灰尘、飞溅液体侵入内部电路板，适配车间多尘、偶尔有油污飞溅的作业环境；下安装座预留了挂孔位，可配合挂绳将设备挂在工装腰带上，方便高空作业、狭窄空间作业时解放双手。不同于通用型电子设备外壳，这款结构专门针对CAN诊断设备的接口布局做了定制化设计，端部的接口开口尺寸严格匹配常用USB公头、DB9插头的插拔空间，即使是带屏蔽壳的加粗通讯线插头，也能顺利插接到位，不会出现外壳干涉导致插头插不到位的情况。外壳的壁厚经过反复校核，既保证足够的结构强度，跌落时不会出现开裂，也不会因为壁厚过大导致整体重量超标，长时间手持操作不会产生明显的负重感。

　　内部还预留了缓冲胶条的安装槽位，在电路板与外壳之间加装缓冲垫后，可吸收现场作业时的震动、冲击，避免电路板上的贴片元件因为频繁震动出现虚焊问题。从实际使用场景出发，设计时还考虑了设备叠放、收纳的需求，外壳上下表面做了细微的防滑纹理，放在工装台面上不会轻易滑动，多个设备叠放时也不会因为表面过于光滑滑落。标识区域的凹陷设计，除了放置功能标识，还可粘贴设备编号标签，凹陷结构可以避免标签被日常摩擦刮掉，方便多设备统一管理时的区分。整体结构没有采用复杂的卡扣设计，而是通过螺丝柱配合自攻螺丝完成上下盖装配，后期需要检修内部电路板时，只需拧下固定螺丝即可拆开外壳，维护效率更高，适合现场快速检修的需求。针对CAN总线设备经常需要连接不同长度通讯线的使用特点，外壳接口处做了线缆导向斜面，插接通讯线时即使角度有轻微偏差，也能顺着斜面顺利对准接口，减少接口针脚被碰弯的风险。
