旋转编码器弹簧压持安装检测机构

这套三维结构围绕旋转编码器的现场安装与信号采集需求展开，主体并不是单独的编码器本体，而是一套带弹性压持、导向支撑和固定基座的检测执行组件。实际产线中，编码器常被用于记录转轴角位移、输送辊行走长度、转盘分度位置以及伺服执行端的闭环反馈，但很多设备现场并没有预留标准同轴安装位，直接悬空固定会带来轴系不同心、联轴器受径向力、长期运行松动等问题。该结构通过支架、滚轮、弹簧导杆和压持手柄的组合，把编码器的接触与脱离动作做成可维护的机械模块，适合在通讯产品装配、小型电子件输送、标签进给、线材牵引以及轻载自动化测试工位中使用。

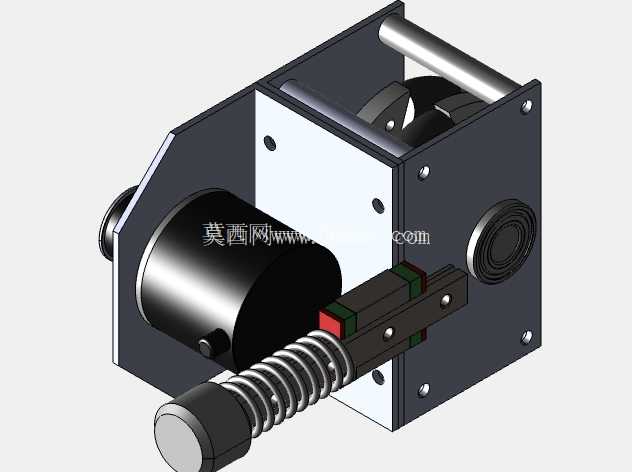

从功能逻辑看，黑色编码单元位于支架一侧，通过侧向轮体与被测运动面保持接触。被测辊轴或移动表面经过时，摩擦力带动测量轮旋转，编码器将角位移转换为脉冲信号，控制系统再依据脉冲数计算速度、长度或位置。为了避免接触压力完全依赖人工调整，结构上方设置了竖直导杆和压缩弹簧。弹簧沿导杆轴线提供稳定下压力，使测量轮在设备振动、工件厚度微小变化或输送面跳动时仍能贴紧目标，不会因瞬时脱离而丢脉冲。导杆顶部的圆柱端头承担限位作用，弹簧压缩到设定行程后，压持位置被机械约束，可防止过压造成编码器轴承额外负载。

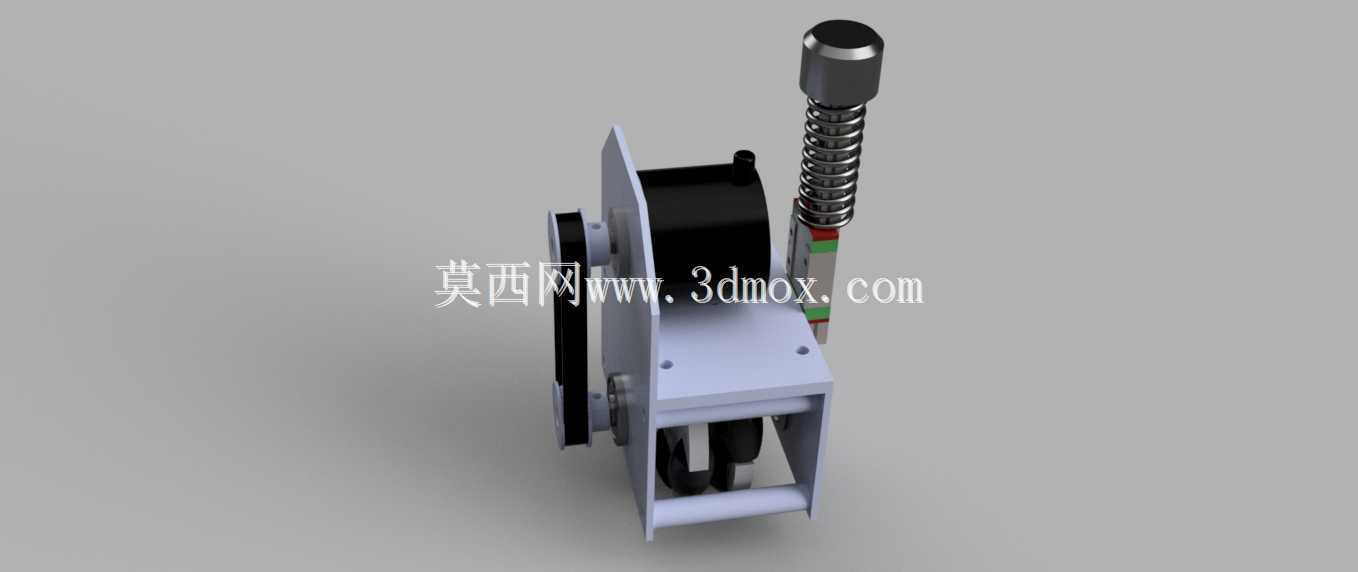

支架部分采用折弯与板件组合思路，底部为近似U形的安装座，两侧立板承担轴、轮和编码单元的定位。这样的布置有几个工程上的好处：一是编码器主轴与测量轮的中心距可以通过侧板孔位精确控制，装配时不需要反复找正；二是弹簧力、接触反力和支架固定反力尽量落在同一竖直平面内，减少偏载力矩；三是底部开放空间允许轮体下方穿过被测材料或辊面，维护时可以从侧面观察磨损情况。支架上的小孔用于紧固件定位，板面转折形成天然加强筋，在薄板厚度有限的情况下提高抗弯刚度，避免压持时支架张口变形。

侧向黑色轮体是信号采集的关键接触件，其外圆面需要与被测面保持线接触。轮径选择不能只看安装空间，还会直接影响脉冲当量：同样分辨率的编码器，测量轮直径越大，单脉冲对应的线位移越大，长度检测分辨率越低；轮径过小则会提高接触转速，加剧轴承磨损并降低低速稳定性。设计时通常根据目标材料的进给速度、最小计长精度和编码器最高响应频率反推轮径，再校核接触压力。对于纸张、薄膜、标签、细线束等低刚性材料，压力过大会造成材料拖滞或表面压痕；对于金属辊面、硬质塑料轮面，压力不足又可能出现打滑。弹簧刚度因此需要在可靠摩擦和轻接触之间取平衡。

顶部带弹簧的操作杆还承担手动抬轮功能。设备穿料、换型、清理卡滞或检修编码器时，不需要拆卸整个支架，只需克服弹簧力将压持组件提起，测量轮即可离开被测面；松开后，弹簧自动复位并保持设定压力。该动作逻辑减少了紧固件反复拆装，也降低了重装后同轴度和间隙变化带来的误差。导杆与支架之间应保留合理滑动配合，间隙过大会造成压持方向偏斜，使轮体边缘先接触；间隙过小则在粉尘环境中容易卡滞。若用于通讯端子、线束或小型塑胶件检测，现场常存在细屑、灰尘和润滑油气，导杆表面可通过硬化或耐磨处理提高寿命。

安装边界方面，整套机构的高度主要由弹簧自由长度、压缩行程、顶部限位端头和底部支架高度叠加决定，布局时不能只按工作状态预留空间，还要考虑手动抬升后的最大高度。宽度方向由编码单元、测量轮和侧板外轮廓决定，编码器背部接线插头需要留出插拔半径，线缆弯曲半径也不能被支架边缘压迫。底部固定面应与被测运动面平行，若支架安装在设备墙板上，需要保证立板孔位与辊轴轴线垂直，否则测量轮会产生轴向窜动趋势。固定螺钉附近建议设置足够的支承面积，避免单板受弹簧循环载荷后出现疲劳松动。

在选型与建模校核时，需要重点检查三条链路：第一条是运动传递链路，被测面、测量轮、编码器轴之间不能有打滑和异常径向力；第二条是弹性压持链路，弹簧中心线、导杆轴线和接触反力尽量重合，压持过程平顺无卡阻；第三条是安装维护链路，编码器接线、轮体更换、弹簧拆装和手动抬升都应具有操作空间。三维模型中可以清楚看到轮体、编码单元、弹簧导杆和支架的相对位置，便于在整机布局阶段检查干涉，也方便后续把该模块移植到不同的计长、测速或分度检测工位。对于结构设计人员来说，这种方案的价值在于把敏感的传感元件从单纯“锁死固定”转变为“可控接触、可补偿磨损、可快速维护”的功能组件，从而提升现场检测稳定性。
