FRC竞赛机器人用多孔镂空金属安装板结构

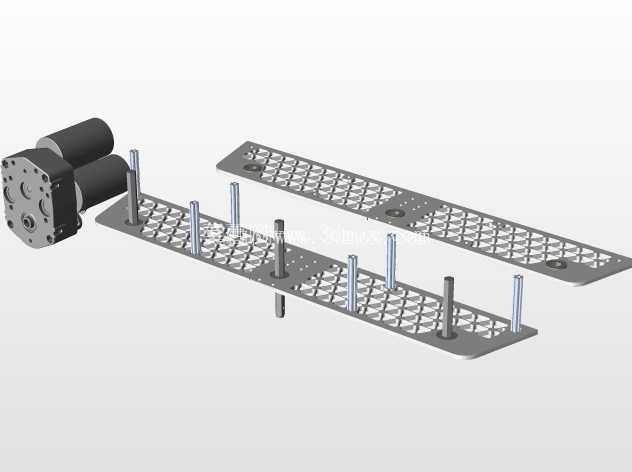

　　在FRC青少年机器人竞赛的备赛过程中，结构件的安装适配性、轻量化水平以及安装冗余度，往往直接决定了机器人整机的装配效率与赛场动态表现，这款带密集镂空的金属安装板，正是针对竞赛机器人内部电子元件、传动组件的集成安装需求开发的结构件。从实际赛场应用场景来看，这类安装板通常布置在机器人机身侧部或者上层框架区域，用来固定主控板、电源分配模块、信号转接板以及小型气动元件，因为竞赛过程中机器人需要完成快速移动、抬升、投射等多种高强度动作，结构件既要保证足够的支撑强度，又要尽可能降低自重，避免增加行走机构与抬升机构的负载。

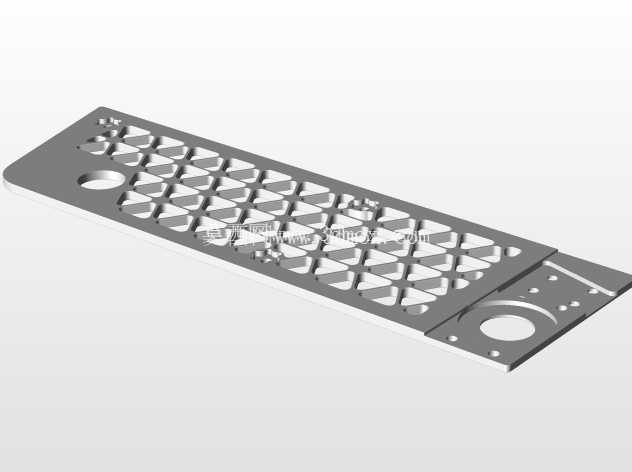

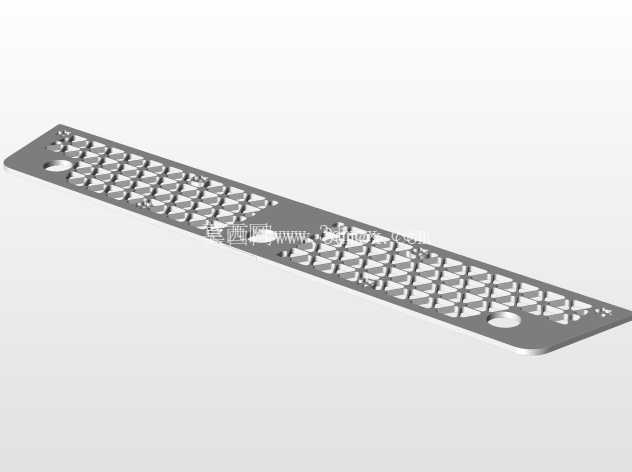

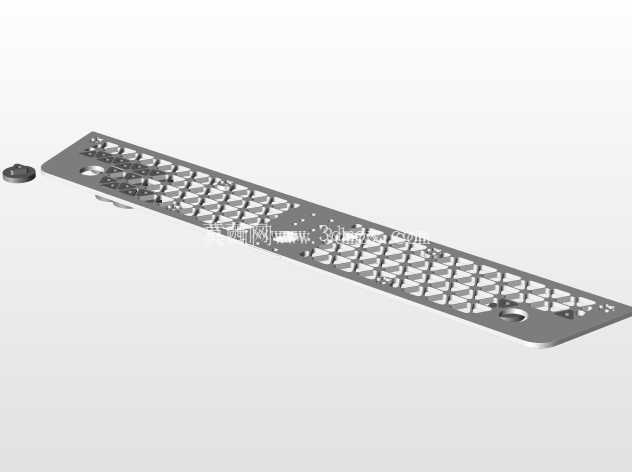

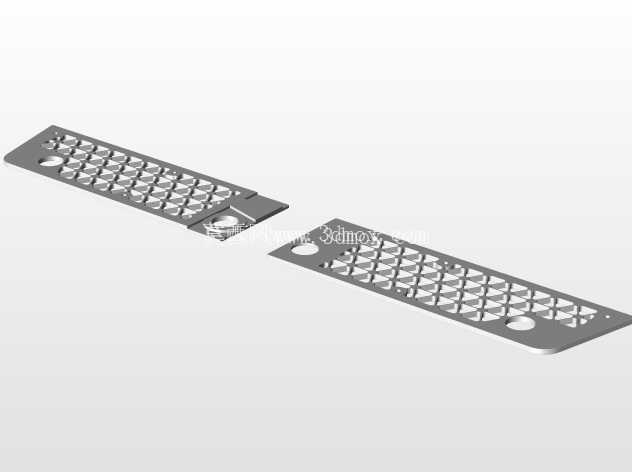

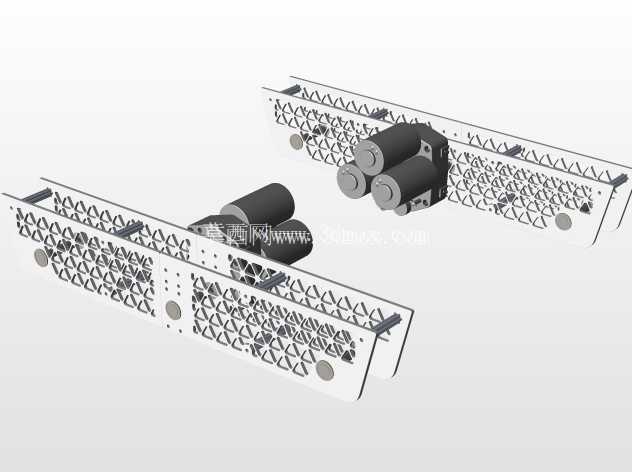

　　从功能特性上看，板体上的菱形镂空阵列并非单纯为了减重做的装饰性设计，每一处镂空的边缘都做了圆弧过渡处理，避免应力集中导致板体在受到冲击时出现开裂，同时镂空区域可以作为走线通道，让线束能够从板体任意位置穿过，不用额外设计走线槽，大幅减少了线束整理的工作量，也避免了机器人运动过程中线束被运动部件剐蹭拉扯的风险。板体两端预留的大尺寸圆孔，是为了适配大直径的走线或者圆形安装座，比如航插的固定、气动管路的过孔都可以利用这两个孔位，不需要现场二次打孔加工，对于备赛周期紧张的参赛队伍来说，这种预留通用孔位的设计能节省大量现场改制的时间。

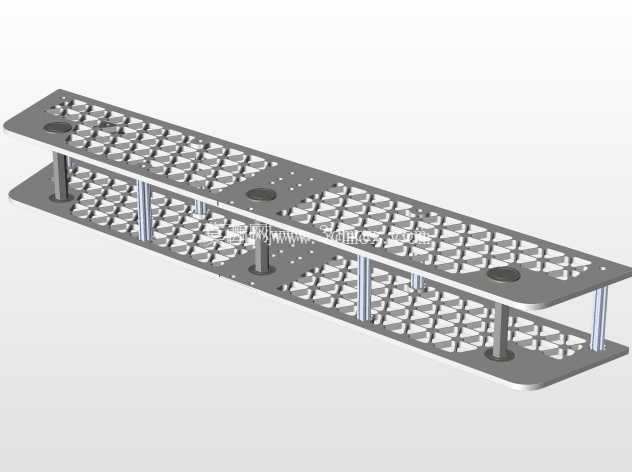

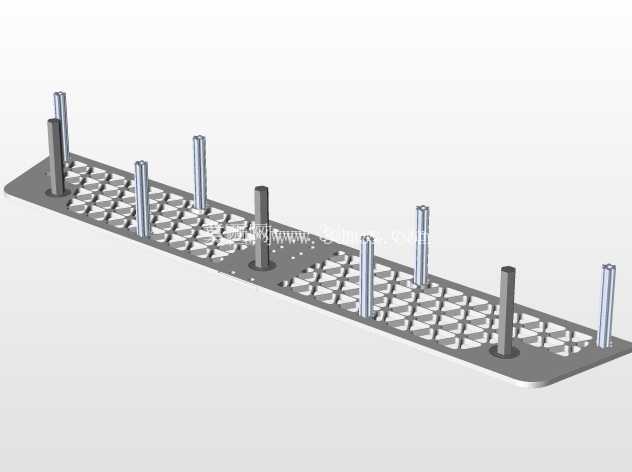

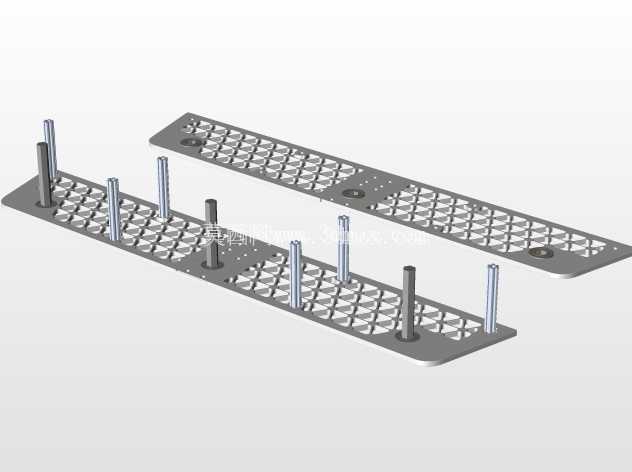

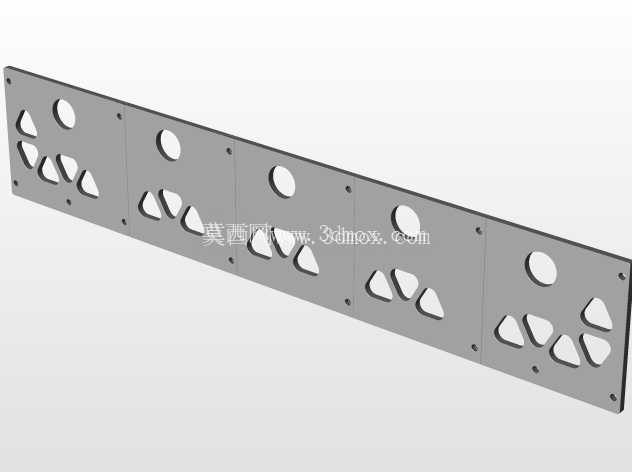

　　板体边缘延伸出来的带小孔的安装耳，是用来和铝型材框架做固定的，小孔的间距完全匹配竞赛常用的20系列铝型材的槽距，直接用T型螺栓和法兰螺母就可以完成固定，不需要额外做转接件，安装耳的折弯角度经过反复校核，保证板体安装后和框架表面完全贴合，不会出现悬臂受力的情况。从设计思路层面来说，这款安装板没有采用传统的整块铝板铣削的方案，而是在保证结构刚度的前提下，通过拓扑优化确定了镂空的排布方式，让板体在承受垂直方向15kg载荷的时候，最大变形量不超过0.2mm，完全满足电子元件安装的平面度要求，同时整体重量比同尺寸的实心铝板降低了62%，对于对重量控制极其严格的竞赛机器人来说，每减少一克自重，都能给执行机构或者配重留出更多的设计余量。在安装边界上，这款板体的整体厚度为2mm，安装后突出框架表面的高度不超过3mm，不会和周边的运动部件产生干涉，板体上的小型安装孔全部采用等间距排布，孔距为10mm，不管是安装标准尺寸的电子模块，还是固定自定义的3D打印转接座，都能找到对应的安装孔位，不需要额外打孔。实际备赛使用中，这类安装板还可以根据不同的赛项任务做灵活调整，比如需要安装额外的视觉传感器的时候，可以直接利用板上的现有孔位固定相机支架，不需要重新设计加工安装结构，大幅提升了机器人结构的迭代效率。

　　另外板体表面做了阳极氧化处理，在竞赛场地的复杂环境下，不会因为接触到场地的地毯纤维、金属碎屑出现短路或者锈蚀的情况，表面的哑光处理也不会反射场地的灯光，避免对视觉传感器的识别造成干扰。很多参赛队伍在备赛初期往往会忽略这类基础结构件的设计，要么采用整块亚克力板做安装板，受冲击容易碎裂，要么采用厚铝板导致整机重量超标，这款经过拓扑优化的镂空安装板，刚好平衡了强度、重量、安装通用性三个核心需求，不管是用来做电气元件的安装基板，还是作为传动机构的辅助支撑板，都能很好地适配。在实际装配过程中，板体的边缘做了倒角处理，不会划伤安装人员的手，也不会割破线束的绝缘层，所有孔位的公差都控制在±0.1mm以内，标准的螺丝、铜柱都可以顺利拧入，不需要对孔位进行二次修锉。对于结构设计从业者来说，这类面向特定竞赛场景的结构件，核心的设计逻辑不是追求极致的参数性能，而是在有限的加工周期、重量限制、安装需求下，找到最适配的平衡点，让结构件能够服务于整机的功能实现，而不是成为整机设计的负担。
