B560C宽压DC-DC降压电源转换模块

这款B560C 5A规格的DC-DC降压转换模块，核心定位是解决多电压域电子系统的供电适配问题，在工业通讯终端、便携检测设备、车载电子改装、小型机器人控制板等场景中应用广泛。实际项目选型时，这类模块最核心的价值是替代传统的线性稳压方案，在宽输入电压波动的工况下保持稳定输出，同时兼顾转换效率与板上安装空间。

从功能特性来看，模块支持5V到60V的超宽输入电压范围，可覆盖常见的12V、24V、36V、48V工业母线电压，也能适配车载12V/24V系统、多串锂电池组供电的波动场景，输出端可配置为7.4V、8.4V、9V、12V、15V、18V、20V等常用电压档位，持续输出电流可达5A，能满足多数中小功率外设、控制板卡的供电需求。实际测试中，模块在满负载工况下的转换效率可保持在92%以上，相比线性稳压方案大幅降低发热，无需额外加装大面积散热片即可长时间稳定运行。

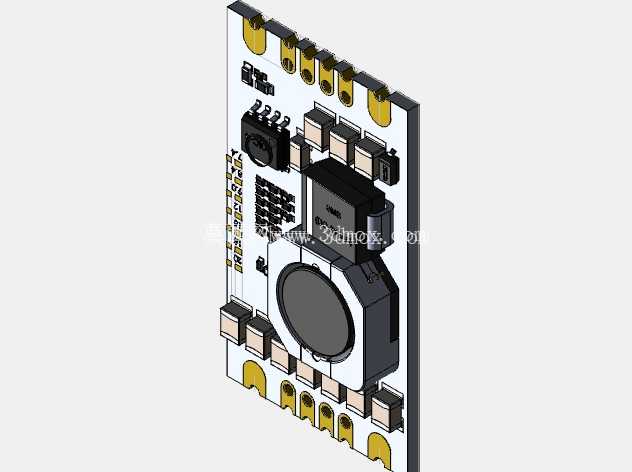

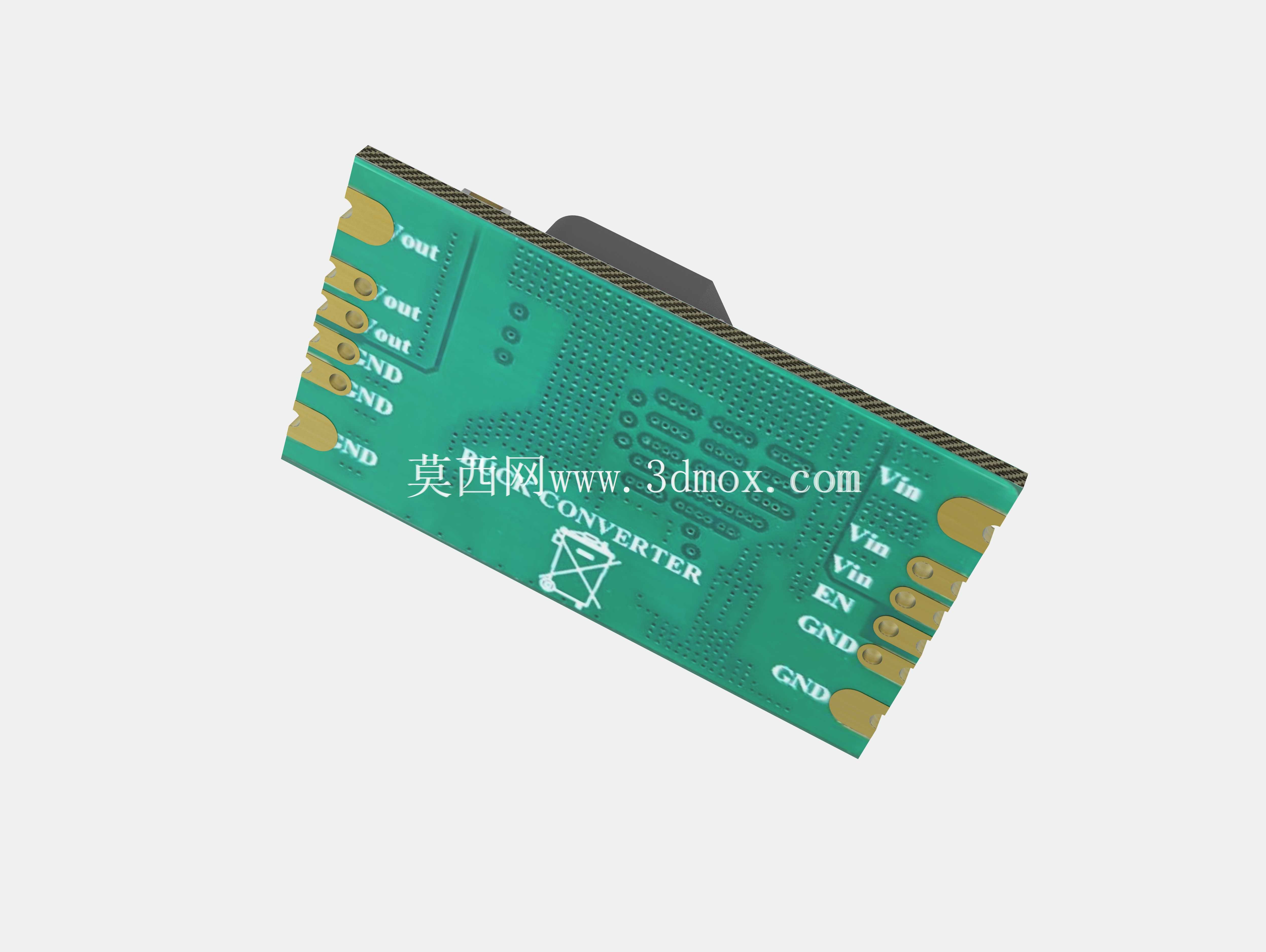

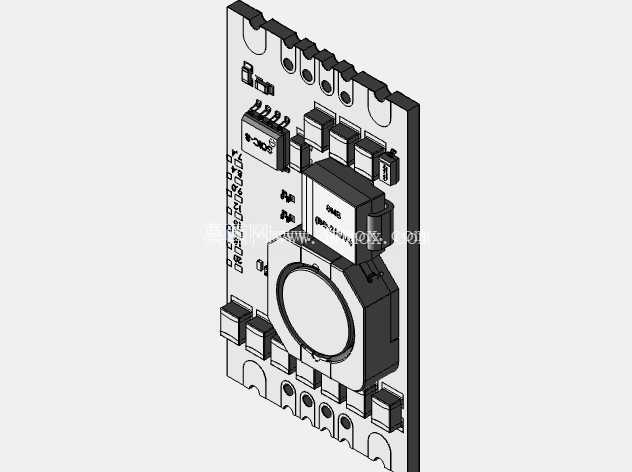

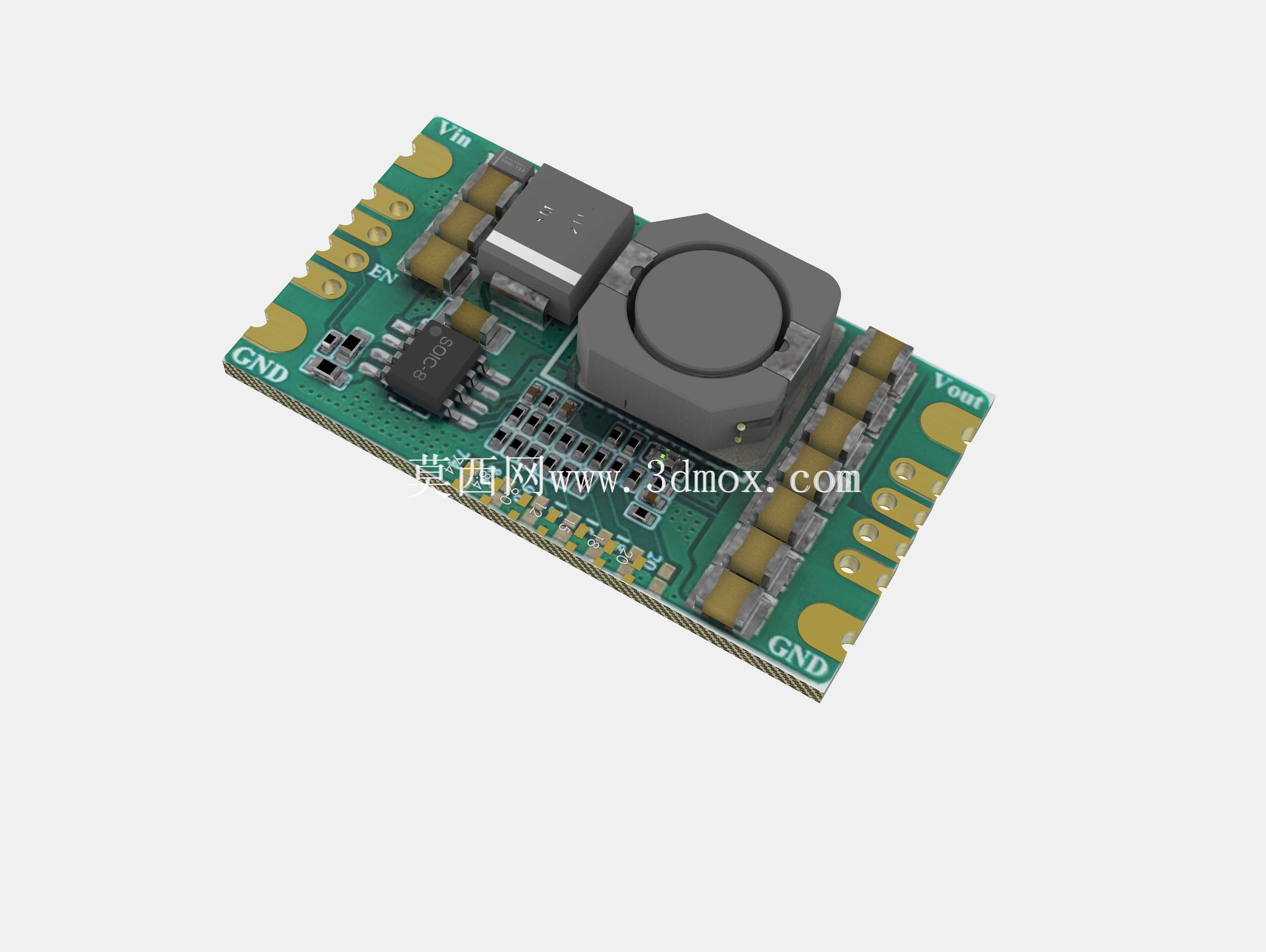

设计层面，模块采用贴片+插件混合的PCB布局，功率回路做了最短路径优化，大电流走线做了加宽加锡处理，输入端配置大容量电解电容抑制浪涌，输出端搭配多层陶瓷电容与电解电容组合降低纹波。核心功率电感采用屏蔽式封装，可减少对周边敏感模拟电路的电磁干扰，功率开关管与同步整流芯片布局靠近电感引脚，降低开关回路的寄生参数影响。PCB板边缘预留了半孔焊盘与直插焊盘两种安装接口，既可以直接焊接在主控板上作为板载供电单元，也可以通过排针引出作为独立供电模块使用，焊盘间距做了标准化设计，兼容通用2.54mm排针间距，方便快速打样验证。

外形尺寸上，模块采用长条形紧凑布局，整体长宽控制在常用板载电源模块的通用尺寸范围内，板上最高元件为屏蔽功率电感，高度控制在8mm以内，安装时无需预留过高的垂直空间，可适配外壳内部空间紧张的便携设备。PCB四角预留了固定孔位？不，这款模块采用无固定孔的贴片式设计，依靠焊盘即可完成机械固定，在振动工况下可通过在模块底部点环氧胶的方式增强固定强度，适合车载、户外便携等存在振动的使用场景。

实际项目使用中，这类模块最常被用于替代分立元件搭建的降压电路，可大幅缩短研发周期，避免电源环路调试、EMC整改等重复工作。建模时需要重点还原板上各元件的实际高度与占位尺寸，尤其是功率电感、电解电容的高度参数，以及板边焊盘的位置与尺寸，确保在结构装配时不会与周边结构件、其他板卡产生干涉。模块的输入输出丝印清晰标注在PCB板边，建模时保留丝印层的标识内容，可方便后续生产装配时的接线核对，避免正负极接反导致的模块烧毁。

在通讯类设备应用中，这类模块常被用于48V通讯母线转12V/5V给主控板、通讯模块供电，宽输入范围可兼容不同规格的通讯基站供电标准，5A的输出能力可同时给主控单元、4G通讯模块、传感器单元供电，无需额外搭配多路电源。在车载场景下，模块可承受车辆启动时的电压波动，以及发电机供电时的电压尖峰，稳定输出后端设备需要的工作电压，避免电压波动导致的设备重启、损坏等问题。建模过程中对板上元件的布局还原度直接影响结构设计阶段的干涉检查准确性，尤其是板边金手指、焊盘的位置公差需要严格按照实际尺寸建模，确保SMT贴片时的对位精度。
