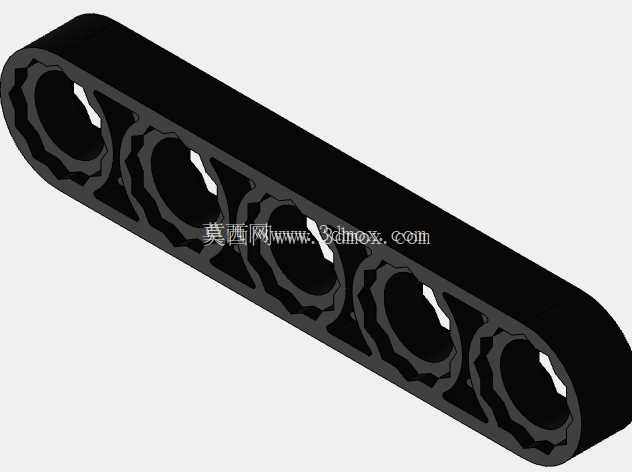

兼容ZMROBO体系1x5薄型结构举升臂

　　在桌面级模块化机械搭建、教育类机器人实训平台的结构搭建场景中，这类薄型长跨距举升臂是承担线性支撑、动作传导的核心基础零件，尤其适配小载荷、长行程的往复举升动作需求，常见于分拣实训台的抬升机构、小型抓取机械手的延伸臂段、积木式传动系统的连杆支撑部位。区别于常规厚壁结构臂，这款1x5规格的薄型举升臂做了等距镂空的减重设计，整体采用扁平长条构型，沿长度方向均匀布置五个带内花键特征的安装孔位，孔位的内轮廓完全匹配标准十字轴连接结构，可直接与同体系的销轴、轴套、驱动摇臂实现无间隙配合，不需要额外做适配加工。

　　从结构设计逻辑来看，这类零件的设计核心是平衡刚性与自重的关系：臂身主体采用等截面薄壁构型，相邻安装孔之间设置了连续的加强筋结构，筋位沿着臂身受力的弯矩方向布置，在臂身承受垂直方向举升载荷时，应力可以沿着加强筋均匀传导到两端的安装位，不会在镂空位置出现应力集中导致的形变。臂身的厚度控制在单单位积木的标准厚度范围内，安装时可以和同厚度的结构件实现齐平拼接，不会出现突出的干涉位，两端的安装孔中心距严格遵循1x5单位的模数标准，和同体系的32017规格零件安装尺寸完全兼容，替换使用时不需要调整周边连接件的位置。

　　实际应用中，这类举升臂的使用边界需要结合载荷工况判断：当作为水平支撑臂使用时，单臂可承载的静态载荷不超过同规格厚壁臂的70%，但自重仅为厚壁臂的40%左右，非常适合对运动部件重量有严格要求的往复摆动机构，比如舵机驱动的抬升摆臂，更低的自重可以降低舵机的启动扭矩需求，提升动作响应速度。安装时需要注意，臂身的安装孔内花键是对称设计，正反两面都可以实现轴件的锁紧，当需要多片臂并行拼接提升承载能力时，可以将两片臂的筋位错位对齐，通过贯穿的长轴实现并联，并联后的整体抗弯刚性可以提升1.8倍以上，足以承担小负载场景下的垂直举升需求。臂身的边缘做了统一的圆角处理，没有尖锐的凸台，在多连杆联动的机构中不会和周边运动的零件发生剐蹭，运动过程中的避让间隙控制在0.1mm的标准模数间隙范围内，只要安装时轴位对齐，就不会出现运动卡滞的问题。从结构建模的角度来看，这类零件的建模难点在于孔位内花键的轮廓精度，以及加强筋与臂身外壁的过渡圆角处理，如果花键轮廓的公差超过0.05mm，就会出现十字轴插装过紧或者间隙过大松动的问题，而筋位的过渡圆角如果处理不当，会在注塑成型时出现缩痕，影响零件的实际强度。

　　这款举升臂的整体长度方向安装孔位累计公差控制在0.1mm以内，五个孔位的同轴度、中心距偏差都严格遵循模块化积木的连接标准，不管是单独作为单臂使用，还是多段拼接组成更长的臂架结构，都能保证连接位的对齐精度。在教育机器人的实训场景中，这类零件常被用来搭建平行四边形举升机构，利用多根臂的同步摆动实现平台的平稳抬升，因为薄型的设计，机构整体的堆叠厚度可以控制在很小的范围内，适合搭建结构紧凑的小型作业装置。另外，臂身的平面度控制也有明确要求，整个臂身的大平面平面度公差不超过0.08mm，多片叠装时不会出现缝隙不均的问题，连接后的整体结构稳定性更好。需要注意的是，这类薄型臂不适合作为承受大扭矩的传动件使用，当需要传递旋转扭矩时，应该搭配对应的轴套或者厚壁连接块做加强，避免臂身孔位受扭出现开裂。在做机构动态仿真时，可以将这类零件的材料属性设置为常见的ABS工程塑料参数，仿真得到的形变数据和实际使用中的形变偏差可以控制在10%以内，能够满足前期方案验证的精度需求。
