防滑橡胶手柄握把结构设计方案

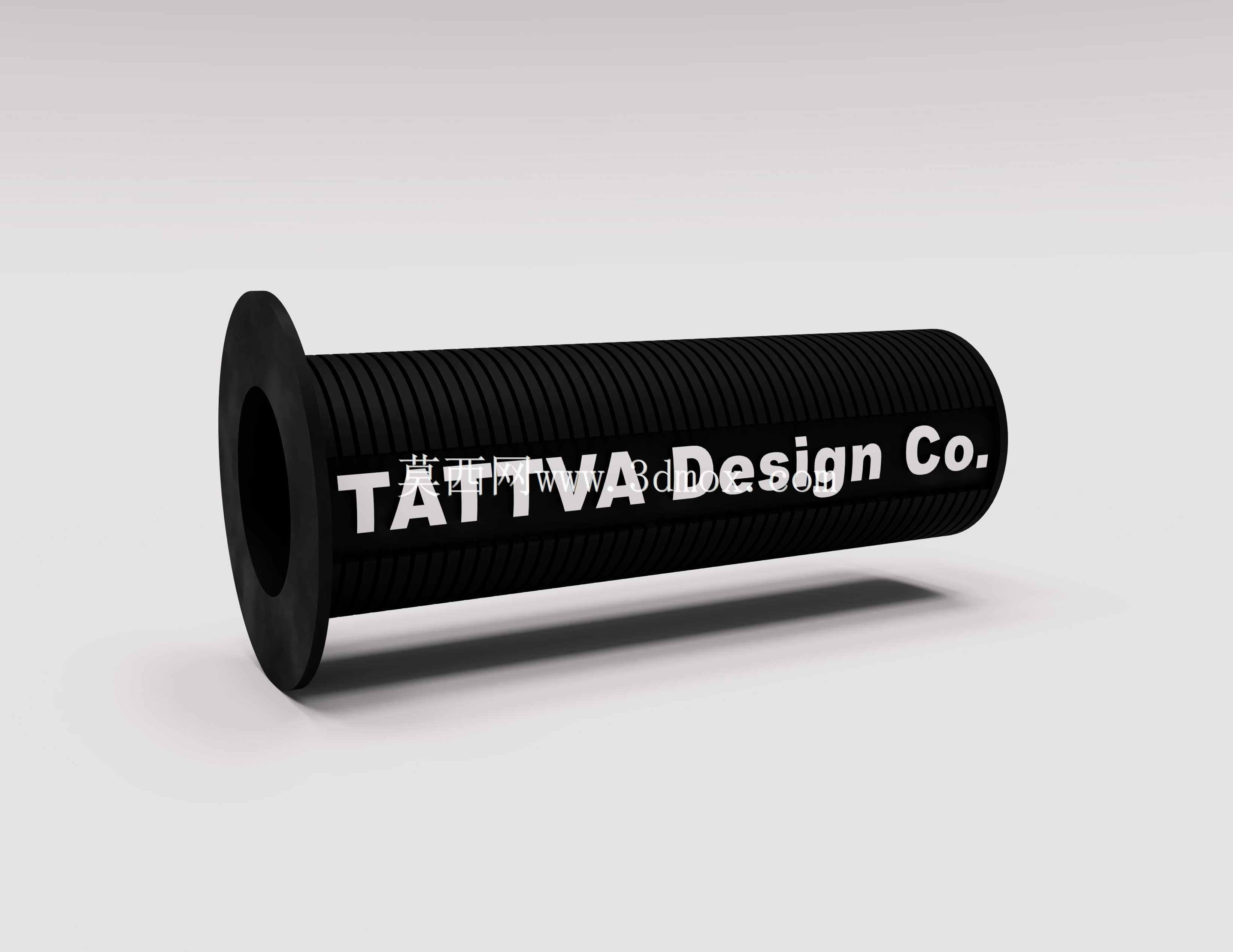

　　这类带防滑纹理的管状握把，核心应用场景覆盖人力骑行车辆、小型代步机具、手动操作工装的握持端，是直接传递操作力、缓冲握持震动的接触部件，日常骑行的自行车、电动两轮车的车把端，园林修剪工具的手持段，甚至部分健身器材的握持杆上，都能见到同结构的握把产品。从功能实现逻辑来看，握把首先要解决的是握持状态下的防滑问题，尤其是手部出汗、沾附少量水渍或油污的工况下，表面的周向环形凸棱纹理能增大接触摩擦力，避免操作过程中手部打滑脱开，同时等距分布的凸棱还能在握持时形成微小的形变空间，缓冲路面或机具传递到手掌的高频震动，降低长时间握持产生的疲劳感。

　　握把一端设计的外翻挡边结构，主要作用是限制握持位置的轴向滑移，当操作者施加向前的推力或者向后的拉力时，挡边能抵住手掌外侧边缘，避免手部在施力过程中从握把端部滑出，同时这个挡边也能在安装时起到轴向定位作用，确定握把套入管件后的最终安装位置。从安装边界来看，这类握把采用过盈配合的方式套装在金属或硬质塑料的管状把手上，内孔直径需要和配套管件的外径保持0.2-0.4mm的过盈量，安装时可以通过在管件外壁涂抹少量肥皂水作为润滑，将握把逐步推压到位，待润滑液挥发后就能形成足够的抱紧力，正常使用过程中不会出现相对转动或者轴向窜动。握把的整体长度根据应用场景不同有明确的适配范围，适配自行车车把的款式长度通常在120-140mm之间，外径在握持区域保持30-34mm的尺寸，这个尺寸区间符合成年人手掌的握持弧度，手指弯曲环绕时能完全贴合握把表面，不会出现握持时手指无法完全合拢或者握径过粗导致的握持发力不畅问题。设计过程中首先要确定内孔的尺寸公差，过盈量过大会导致安装难度大幅提升，甚至在压装过程中造成握把内壁撕裂，过盈量过小则会导致使用过程中握把松动转动，影响操作安全性。

　　表面的防滑纹理设计需要兼顾防滑性能和握持舒适度，凸棱的高度控制在1mm左右，棱边做R0.5的圆角过渡，避免棱边过于尖锐长时间握持磨伤手掌，凸棱的间距保持在3mm左右，既能保证足够的摩擦力，又不会因为纹理过密导致积存污垢难以清理。握把的外壁从挡边端到开口端做微小的锥度设计，靠近挡边的位置外径略大1mm左右，既符合握持时手掌根部的受力分布，也能在压装过程中起到一定的导向作用，降低安装的压入阻力。材质选择上通常采用耐候性橡胶或者TPE软胶材质，邵氏硬度控制在60-65A之间，这个硬度区间的材质既有足够的支撑性，不会因为握持发力出现过度形变，又有足够的柔软度缓冲震动，同时耐老化性能优异，在户外日晒雨淋的工况下不会快速出现开裂、发硬的问题。

　　在实际选型匹配时，除了确认内孔直径和管件外径的匹配度，还要注意握把的安装空间，挡边的外径通常比握持段大5-8mm，需要确认车把端部的安装位置没有其他操控部件干涉，比如刹车手柄、变速转把的安装位置要和握把端部预留1-2mm的间隙，避免部件之间出现摩擦卡滞。另外握把的开口端做了微小的倒角处理，既方便安装时对准管件，也能避免端部的锋利边缘在使用过程中划伤手部。从结构强度来看，握把的壁厚保持在4-5mm之间，这个壁厚既能保证足够的抱紧强度，长期使用不会出现开裂，也不会因为壁厚过厚导致握径过大影响握持手感。针对不同的使用场景，还可以在握把内部增加局部的加强筋结构，对应握持时受力最大的手掌区域，提升局部的抗形变能力，延长握把的使用寿命。在建模过程中，需要重点关注表面纹理的阵列逻辑，周向的环形凸棱要保证和内孔保持同轴度，避免出现纹理偏心导致的壁厚不均问题，挡边和握持段的过渡位置要做圆角处理，避免应力集中导致使用过程中挡边从根部断裂。
