宽压输入多路输出DC-DC降压电源模块

在嵌入式设备开发、工业现场传感节点供电、小型自动化装置配电、车载电子改装、通讯终端外设供电这类场景里，经常会遇到输入电压跨度大、负载端需要多档稳定电压的需求，这类宽输入范围的降压型DC-DC转换模块，就是为解决这类配电痛点设计的。从结构上看，这款模块采用长条形PCB板载设计，板上核心功率回路排布了多颗大容量铝电解电容，分别布置在输入侧与输出侧，输入侧的大容值电容主要用来吸纳输入线路上的电压尖峰，缓冲前端供电的纹波波动，尤其是在工业现场或者车载环境里，供电线路容易出现感性负载投切带来的瞬态高压，足够的输入电容容量可以避免模块因瞬态过压损坏，同时降低输入侧的电流纹波，减少对前端供电网络的干扰。输出侧的多颗电容则是用来滤除开关频率带来的纹波，保证输出电压的平滑度，给后端负载提供干净的直流供电。

模块的核心功率变换部分采用了同步降压拓扑，相比传统的非同步降压结构，同步整流用低导通内阻的MOS管替代了续流二极管，在大电流输出工况下的转换效率更高，发热更小，这款模块支持5A的持续输出电流，覆盖了绝大多数小型嵌入式设备、传感模组、通讯板卡的供电电流需求。输入电压范围覆盖5V到55V的宽区间，不管是12V的车载蓄电池供电、24V的工业现场标准配电、36V/48V的通讯机房后备供电，还是前端适配器输出的非标准电压，都可以直接接入，不需要额外增加前置调压电路，大幅简化了系统配电的设计复杂度。输出端覆盖3.3V、5V、12V、15V、24V五档常用直流电压，基本覆盖了常规电子系统里芯片、继电器、传感单元、通讯模块、小型执行机构的全部供电电压需求，单块模块就可以完成整个小型系统的配电转换，不需要为不同电压等级的负载单独配置电源模块，减少了系统内的电源器件数量，压缩了整体配电部分的占用空间。

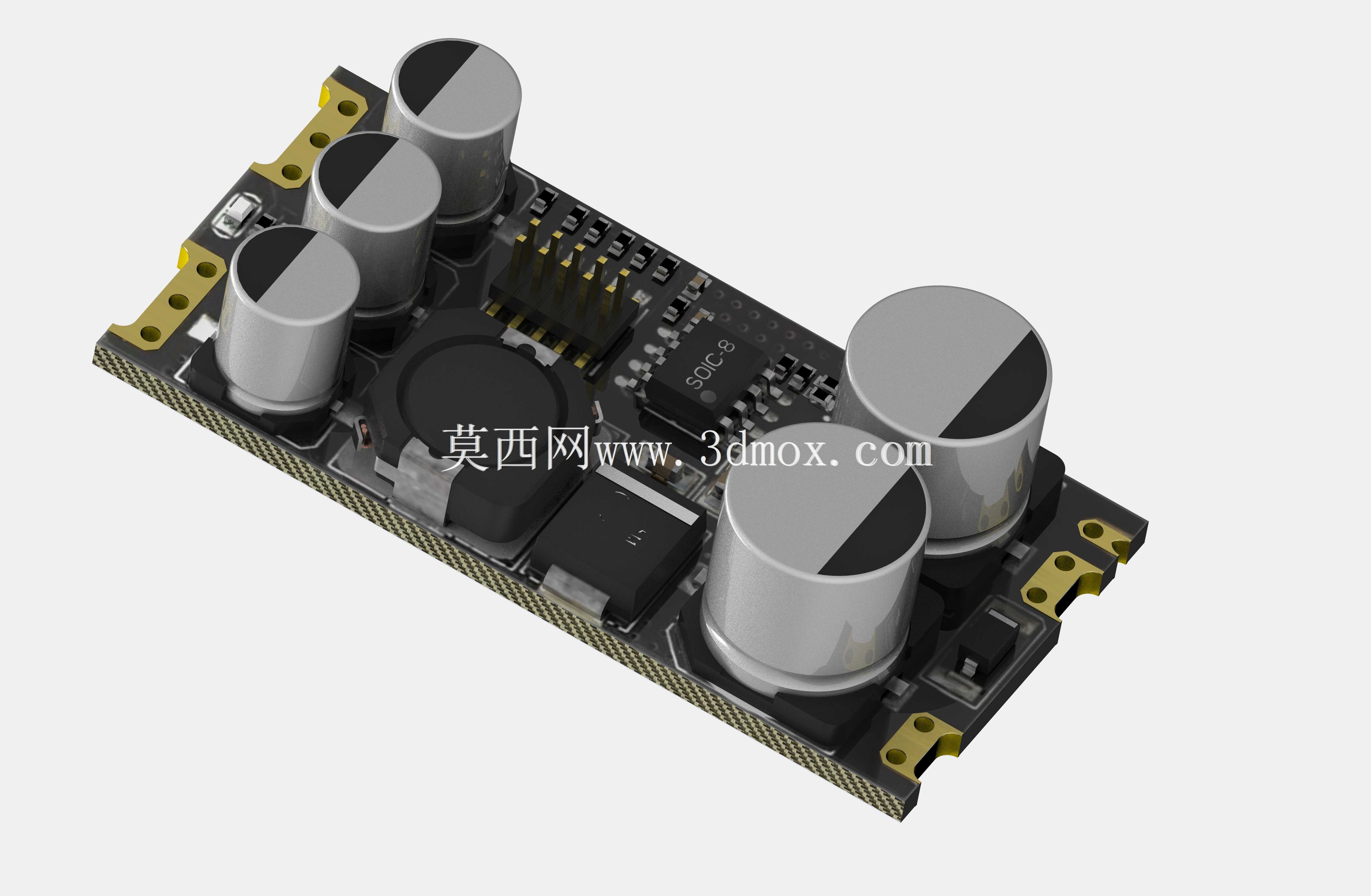

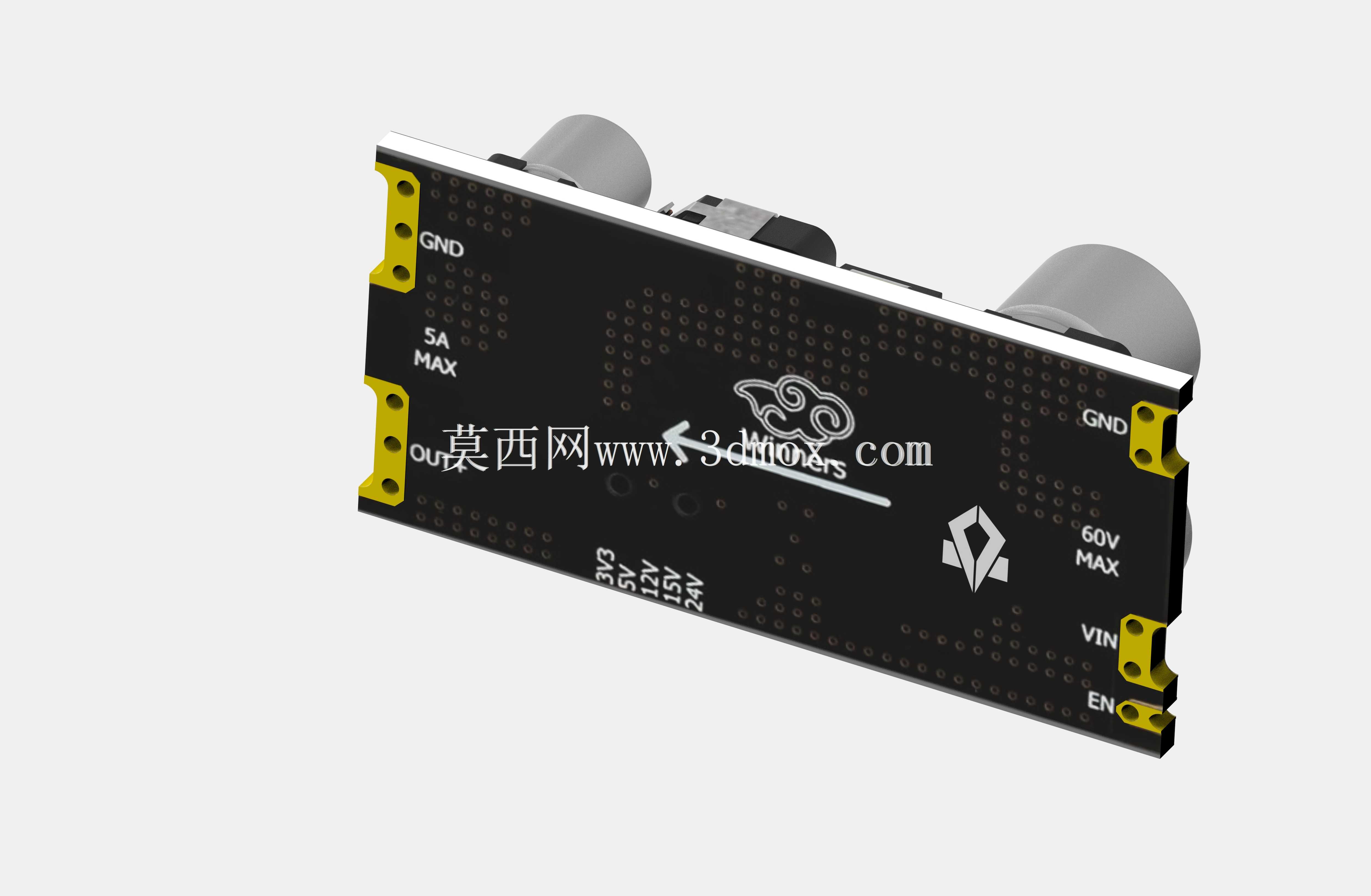

从安装边界来看，模块采用板边镀金半孔焊盘设计，既可以直接焊接在用户的主控PCB板上作为板载电源使用，也可以通过引出接线端子安装在导轨或者设备壳体内部，PCB的长宽尺寸适配标准的模块化安装间距，板上的功率器件高度经过统一管控，最高的电解电容高度控制在常规电子设备的内部安装限高范围内，不会出现器件超高导致的壳体装配干涉问题。设计时特意将发热集中的功率电感、主开关MOS管布置在PCB的中间区域，远离输入输出接线端，避免热量直接传导到接线位置导致线材老化加速，同时PCB板的铺铜区域做了加厚处理，功率回路的铜皮厚度满足5A持续电流的载流要求，大电流走线上没有出现窄颈区域，避免长期大电流工作时局部过热。

在实际选型应用时，需要注意模块的输入输出压差范围，当输入电压接近输出电压的低压区间时，要确认模块的最小压差参数，避免出现低压差下输出电压跌落的问题；在满负载5A输出工况下，要保证模块周围留有足够的散热空间，不要紧贴其他发热器件布置，如果是在密闭壳体内部使用，建议根据实际工作环境温度评估是否需要增加额外的散热措施。模块的开关频率设置在人耳听觉范围以上，工作时不会出现可闻的电感啸叫问题，适合用在对噪音有要求的民用电子、办公设备场景里。另外板上预留了使能控制引脚，可以配合前端主控电路实现模块的远程通断控制，方便做系统的低功耗休眠管理，在设备待机时切断模块输出，降低整个系统的待机功耗。

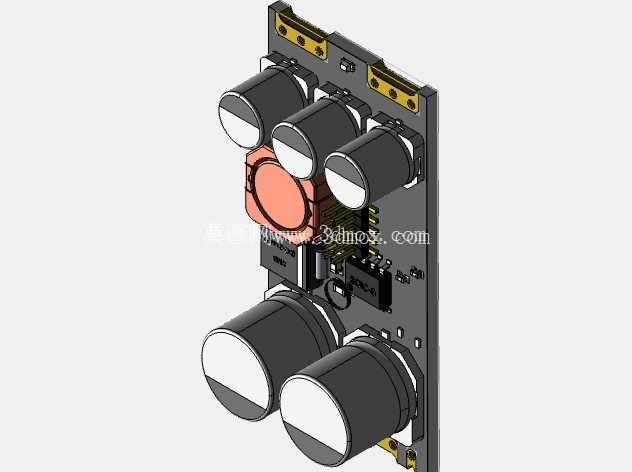

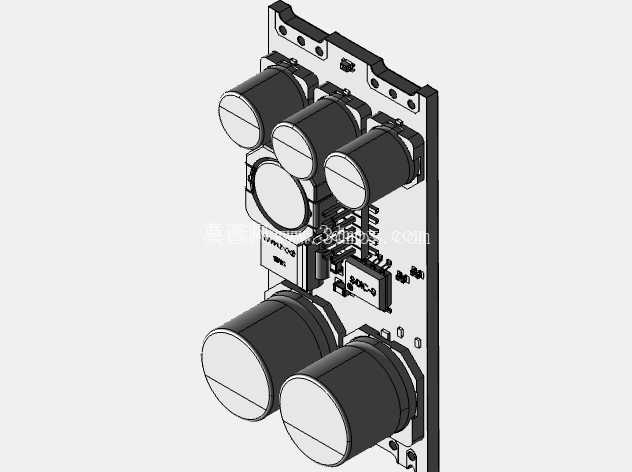

从结构建模的角度来看，还原这款模块的时候需要重点关注各个器件的实际高度差，电解电容的圆柱外形、引脚弯折角度，功率电感的磁芯外形，贴片MOS管和芯片的封装尺寸，还有板边安装孔的位置与孔径，这些尺寸直接决定了模块在整机装配时是否会出现干涉问题，尤其是板上最高的电解电容位置，在做整机结构堆叠时需要预留足够的垂直空间，同时要注意输入输出焊盘的间距，避免接线时出现短路风险。PCB板上的丝印标识对应各个引脚的功能定义，建模时还原丝印位置可以方便后续做装配指导时的引脚识别，减少生产接线时的错误率。
